Maximale Leistung und Effizienz: Der STD100N10F7 MOSFET für anspruchsvolle Anwendungen
Sie suchen nach einer zuverlässigen Lösung für Hochleistungs-Schaltanwendungen, die höchste Stromstärken bei minimalen Verlusten bewältigen muss? Der STD100N10F7 MOSFET ist die Antwort für Ingenieure, Entwickler und Techniker, die auf kompromisslose Performance und Langlebigkeit Wert legen. Dieses N-Kanal-Leistungsbauteil mit seiner beeindruckenden Spannungs- und Strombelastbarkeit sowie einem extrem niedrigen Durchlasswiderstand optimiert Energieeffizienz und Systemstabilität in anspruchsvollen elektronischen Schaltungen.
Überlegene Schaltleistung für industrielle und professionelle Anwendungen
Der STD100N10F7 MOSFET übertrifft herkömmliche Schalter durch seine herausragenden elektrischen Kennwerte. Mit einer maximalen Sperrspannung von 100V und einer Dauerstrombelastbarkeit von 80A eignet er sich perfekt für den Einsatz in leistungsintensiven Gleichstromversorgungen, Motorsteuerungen, Solarenergiekonvertern und anderen professionellen Applikationen, wo Zuverlässigkeit und Effizienz an erster Stelle stehen. Der extrem niedrige RDS(on) von nur 0,008 Ohm minimiert Leistungsverluste und Wärmeentwicklung, was eine kompaktere Bauweise und eine längere Lebensdauer des Gesamtsystems ermöglicht. Im Vergleich zu Standard-MOSFETs mit höherem Durchlasswiderstand bietet der STD100N10F7 eine signifikant höhere Energieeffizienz, reduziert den Bedarf an aufwendigen Kühlkörpern und senkt Betriebskosten.
Technische Exzellenz und Design-Vorteile

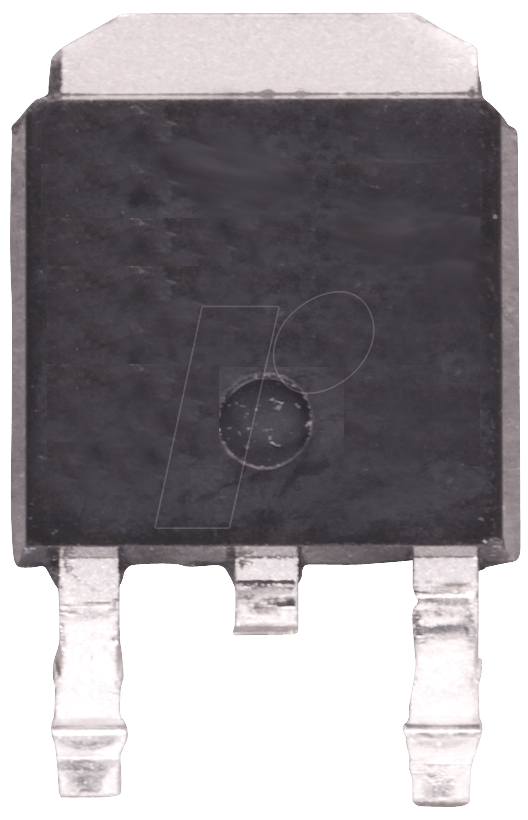

Die fortschrittliche Fertigungstechnologie des STD100N10F7 ermöglicht eine optimierte Balance zwischen Schnelligkeit und geringen Schaltverlusten. Dies ist entscheidend für Anwendungen, die schnelle Schaltfrequenzen erfordern, ohne dabei die Energieeffizienz zu beeinträchtigen. Der TO-252-Gehäusetyp (auch bekannt als DPAK) bietet eine robuste mechanische Stabilität und exzellente thermische Eigenschaften für die Oberflächenmontage (SMD). Diese Bauform erleichtert die Integration in moderne Leiterplattenlayouts und gewährleistet eine effiziente Wärmeableitung.
Hauptvorteile des STD100N10F7 MOSFET
- Extrem geringer Durchlasswiderstand (RDS(on)): Nur 0,008 Ohm bei typischen Betriebspunkten sorgen für minimale Leistungsverluste und reduzierte Wärmeentwicklung.
- Hohe Stromtragfähigkeit: Kontinuierliche Belastbarkeit von 80A ermöglicht den Einsatz in Hochleistungsanwendungen.
- Robuste Spannungsfestigkeit: 100V Sperrspannung bieten ausreichend Spielraum für verschiedenste Schaltungsdesigns.
- Optimierte Schaltcharakteristik: Schnelle Schaltzeiten bei geringen Schaltverlusten für hohe Frequenzen.
- Kompaktes TO-252 SMD-Gehäuse: Ermöglicht effiziente Leiterplattenbestückung und gute thermische Performance.
- Hohe Zuverlässigkeit: Entwickelt für den Dauerbetrieb unter anspruchsvollen Bedingungen.
- Verbesserte Energieeffizienz: Signifikante Reduktion von Energieverlusten im Vergleich zu Standardbauteilen.
Produkteigenschaften im Detail
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Produkttyp | N-Kanal-Leistungs-MOSFET |
| Modellnummer | STD100N10F7 |
| Maximale Drain-Source-Spannung (VDS) | 100 V |
| Kontinuierlicher Drain-Strom (ID bei 25°C) | 80 A |
| Typischer Drain-Source-Durchlasswiderstand (RDS(on) bei VGS = 10V, ID = 40A) | 0,008 Ω |
| Gate-Source-Schwellenspannung (VGS(th)) | 2 V bis 4 V (typisch 3V) |
| Gate-Ladung (Qg) | Hohe Ladungseffizienz für schnelle Schaltung |
| Gehäusetyp | TO-252 (DPAK) für Oberflächenmontage |
| Betriebstemperaturbereich | -55°C bis +175°C |
| Anwendungen | DC-DC-Wandler, Motorsteuerungen, Schaltnetzteile, Power-Management, Solarenergie-Anwendungen, Automotive-Elektronik |
Erweiterte Anwendungsgebiete und technische Tiefe
Der STD100N10F7 ist mehr als nur ein einfacher Schalter; er ist ein kritischer Bestandteil für die Realisierung energieeffizienter und leistungsfähiger elektronischer Systeme. Seine niedrige Ausgangsimpedanz minimiert Energieverluste, was besonders in Anwendungen mit hohen Strömen und Pulsweitenmodulation (PWM) von entscheidender Bedeutung ist. Die schnellen Schaltgeschwindigkeiten und die geringe Gate-Kapazität ermöglichen den Betrieb bei höheren Frequenzen, wodurch die Notwendigkeit für große Spulen und Kondensatoren reduziert wird. Dies führt zu kompakteren und kosteneffizienteren Designs. Die thermische Performance des TO-252-Gehäuses, kombiniert mit dem geringen RDS(on), ermöglicht eine effektive Wärmeableitung, selbst unter Volllast. Dies verlängert die Lebensdauer des Bauteils und des gesamten Systems und reduziert das Risiko von thermischem Durchgehen. Die breite Spannungsfestigkeit von 100V macht ihn für eine Vielzahl von Schaltungsdesigns geeignet, von 12V-Systemen bis hin zu Anwendungen im Bereich von 48V oder höher, wo er als primärer Schalter oder als Synchrongleichrichter fungieren kann.
Warum der STD100N10F7 die bevorzugte Wahl ist
Im Vergleich zu MOSFETs mit höherem RDS(on) bietet der STD100N10F7 einen signifikant geringeren Energieverlust. Dies bedeutet weniger Wärmeentwicklung, was wiederum kleinere und kostengünstigere Kühlkörper ermöglicht. Die höhere Effizienz führt zu geringeren Betriebskosten über die gesamte Lebensdauer des Geräts. Darüber hinaus sind die Schaltverluste ebenfalls optimiert, was ihn für Anwendungen mit hohen Schaltfrequenzen attraktiv macht, wo herkömmliche Bauteile an ihre Grenzen stoßen würden. Die Zuverlässigkeit unter extremen Bedingungen, bestätigt durch einen breiten Betriebstemperaturbereich, macht ihn zur idealen Wahl für industrielle Umgebungen und sicherheitskritische Anwendungen.
FAQ – Häufig gestellte Fragen zu STD100N10F7 – MOSFET N-Ch 100V 80A 0,008R TO252
Was bedeutet N-Kanal-MOSFET und welche Vorteile bietet dies?
Ein N-Kanal-MOSFET steuert den Stromfluss durch einen Kanal, der durch das Anlegen einer positiven Spannung an das Gate gebildet wird. Diese Konfiguration ist oft die effizienteste für Schaltanwendungen, da sie in der Regel geringere Durchlasswiderstände und schnellere Schaltzeiten ermöglicht als P-Kanal-MOSFETs.
Ist der STD100N10F7 für den Einsatz in Schaltnetzteilen geeignet?
Ja, der STD100N10F7 ist aufgrund seiner hohen Strombelastbarkeit, der geringen Verluste und der schnellen Schaltzeiten hervorragend für den Einsatz in Hochleistungs-Schaltnetzteilen (SMPS) geeignet, sowohl als primärer Schalter als auch in Gleichrichterstufen.
Welche Kühlungsmaßnahmen sind für den STD100N10F7 unter Volllast empfehlenswert?
Aufgrund des sehr geringen RDS(on) sind die Verluste bereits minimal. Für Anwendungen nahe der maximalen Strom- und Spannungsbelastung wird jedoch die Montage auf einer geeigneten Leiterplattengrundfläche mit ausreichend Kupferflächen zur Wärmeableitung empfohlen. Ggf. kann auch ein kleiner Kühlkörper oder eine thermische Anbindung an das Gehäuse des Geräts sinnvoll sein.
Kann der STD100N10F7 in Automotive-Anwendungen eingesetzt werden?
Ja, der breite Betriebstemperaturbereich und die robuste Bauweise qualifizieren den STD100N10F7 für viele Automotive-Anwendungen, die hohe Zuverlässigkeit und Leistung erfordern, wie z.B. in Energiemanagementsystemen oder Motorsteuerungen.
Was bedeutet der Wert RDS(on) von 0,008 Ohm genau?
RDS(on) steht für den Widerstand zwischen Drain und Source, wenn der MOSFET vollständig eingeschaltet ist. Ein Wert von 0,008 Ohm ist extrem niedrig und bedeutet, dass nur sehr wenig Energie in Form von Wärme verloren geht, wenn Strom durch den MOSFET fließt. Dies erhöht die Effizienz des Gesamtsystems erheblich.
Welche Gate-Spannung (VGS) ist erforderlich, um den STD100N10F7 vollständig durchzuschalten?
Die Gate-Source-Schwellenspannung (VGS(th)) liegt typischerweise zwischen 2V und 4V. Um den MOSFET sicher und vollständig durchzuschalten und den geringen RDS(on) zu erreichen, wird oft eine Gate-Spannung von 10V empfohlen, wie sie typischerweise in Datenblättern für die Angabe von RDS(on) verwendet wird.
Ist das TO-252-Gehäuse für Oberflächenmontage (SMD) geeignet?
Ja, das TO-252-Gehäuse, auch als DPAK bekannt, ist ein Standard-SMD-Gehäuse. Es ist für die automatische Bestückung von Leiterplatten konzipiert und bietet eine gute thermische Performance für Leistungsbauteile.
