Der STB75NF20 – Ihr Hochleistungs-MOSFET für anspruchsvolle Anwendungen
Benötigen Sie eine zuverlässige und leistungsstarke Lösung für die Steuerung hoher Ströme in Ihren anspruchsvollen Elektronikprojekten? Der STB75NF20 – ein N-Kanal-MOSFET mit herausragenden Spezifikationen – ist die ideale Wahl für Entwickler, Ingenieure und Bastler, die maximale Effizienz und Stabilität bei der Leistungsverwaltung suchen. Speziell entwickelt für Anwendungen, die hohe Spannungen und Ströme erfordern, bietet dieser MOSFET eine überlegene Alternative zu Standardkomponenten, indem er niedrigere Verluste und eine verbesserte Wärmeableitung ermöglicht.
Warum der STB75NF20 die überlegene Wahl ist
Der STB75NF20 übertrifft herkömmliche MOSFETs durch seine optimierte Struktur und Materialtechnologie, die zu einer bemerkenswert niedrigen RDS(on) von nur 0,028 Ohm bei 25°C führt. Diese geringe Durchlasswiderstand minimiert Energieverluste in Form von Wärme, was zu einer höheren Gesamteffizienz Ihres Systems führt und die Notwendigkeit für aufwendige Kühllösungen reduziert. Mit einer Nennspannung von 200 V und einem kontinuierlichen Strom von 75 A bewältigt der STB75NF20 mühelos hohe Leistungsanforderungen, was ihn zu einer robusten und zukunftssicheren Komponente für eine Vielzahl von industriellen und professionellen Anwendungen macht.
Hauptvorteile und Leistungsmerkmale
- Hocheffiziente Leistungsverwaltung: Die niedrige RDS(on) von 0,028 Ohm minimiert Leitungsverluste und maximiert die Energieeffizienz Ihres Systems.
- Hohe Strombelastbarkeit: Mit einem kontinuierlichen Strom von 75 A ist der STB75NF20 für leistungsintensive Anwendungen bestens gerüstet.
- Erweiterter Spannungsbereich: Die Nennspannung von 200 V ermöglicht den Einsatz in Systemen mit höheren Betriebsspannungen.
- Robustheit und Zuverlässigkeit: Gefertigt aus hochwertigen Materialien, bietet dieser MOSFET eine lange Lebensdauer und zuverlässige Performance auch unter anspruchsvollen Bedingungen.
- Optimierte Wärmeableitung: Das D2Pak-Gehäuse ermöglicht eine effektive Wärmeabfuhr, was die thermische Belastung des Bauteils reduziert und die Systemstabilität erhöht.
- Schnelle Schaltzeiten: Geringe Gate-Ladung und schnelle Schalteigenschaften ermöglichen einen effizienten Betrieb in PWM-Anwendungen.
Technische Spezifikationen im Detail
Der STB75NF20 ist ein N-Kanal-Leistungs-MOSFET, der auf der fortschrittlichen STMicroelectronics-Technologie basiert. Diese Technologie zielt darauf ab, die Balance zwischen niedrigem Widerstand, hoher Sperrspannung und hervorragender Schaltgeschwindigkeit zu optimieren.
Detaillierte elektrische Eigenschaften
- Typ: N-Kanal-MOSFET
- Sperrspannung (Udss): 200 V
- Kontinuierlicher Drain-Strom (Id): 75 A bei 25°C (reduzierte Strombelastbarkeit bei höheren Temperaturen beachten)
- RDS(on) (Drain-Source-Widerstand eingeschaltet): 0,028 Ohm (typisch) bei VGS = 10 V, ID = 37.5 A
- Gate-Schwellenspannung (VGS(th)): 2 V bis 4 V
- Gate-Quelle-Spannung (VGS): ±20 V
- Pulsierender Drain-Strom (Idm): Deutlich höher als der kontinuierliche Strom (abhängig von Pulsdauer und Einschaltdauer)
- Maximale Verlustleistung (Pd): Abhängig von der Kühlung, typischerweise im Bereich von mehreren hundert Watt im D2Pak-Gehäuse mit adäquater Kühlung.

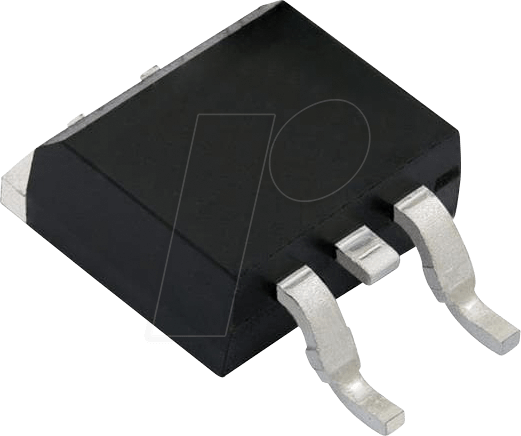

Das D2Pak-Gehäuse – Für effektive Wärmeableitung
Das D2Pak-Gehäuse, auch bekannt als TO-263, ist eine Standard-Oberflächenmontage (SMD)-Bauform, die für Hochleistungsanwendungen konzipiert ist. Seine flache Bauform und die großflächigen Anschlussflächen ermöglichen eine effiziente Wärmeübertragung an die Leiterplatte oder einen externen Kühlkörper. Dies ist entscheidend für die Langlebigkeit und Leistung des STB75NF20, insbesondere bei dauerhafter Belastung mit hohen Strömen.
Vorteile des D2Pak-Gehäuses im Überblick:
- Hervorragende thermische Performance: Ermöglicht die Ableitung von bis zu mehreren hundert Watt Verlustleistung bei entsprechender Leiterplatten-Layout und Kühlung.
- Kompakte Bauform: Spart Platz auf der Leiterplatte im Vergleich zu traditionellen THROUGH-HOLE-Komponenten mit ähnlicher Leistung.
- Einfache Bestückung: Geeignet für automatisierte Bestückungsprozesse, was die Herstellungskosten senkt.
- Mechanische Robustheit: Bietet eine gute mechanische Stabilität und Zuverlässigkeit.
Anwendungsbereiche des STB75NF20
Die herausragenden Leistungsmerkmale des STB75NF20 qualifizieren ihn für eine breite Palette von anspruchsvollen Anwendungen, bei denen Effizienz, Zuverlässigkeit und Leistungsreserven gefragt sind. Seine Fähigkeit, hohe Ströme bei niedrigen Verlusten zu schalten, macht ihn zur ersten Wahl für:
- Schaltnetzteile (SMPS): Ob in der Unterhaltungselektronik, in industriellen Stromversorgungen oder in Servern, der STB75NF20 sorgt für eine effiziente Energieumwandlung.
- Motorsteuerungen: In Elektromobilen, Robotik, Werkzeugmaschinen und industriellen Automatisierungssystemen ermöglicht er eine präzise und effiziente Steuerung von Elektromotoren.
- Leistungsverstärker: In Audio- oder HF-Anwendungen, wo hohe Ströme effizient geschaltet werden müssen, leistet der STB75NF20 wertvolle Dienste.
- Solarenergie-Systeme: In Wechselrichtern und Ladereglern zur Umwandlung und Verwaltung von Solarenergie.
- Batteriemanagementsysteme: Zur Steuerung von Lade- und Entladevorgängen in Hochleistungsbatteriesystemen.
- Industrielle Stromverteilung und -umwandlung: Für Anwendungen, die eine robuste und effiziente Leistungssteuerung erfordern.
Vergleichstabelle: STB75NF20 vs. Standardlösungen
| Merkmal | STB75NF20 | Typische Standardlösung (z.B. ältere MOSFET-Generation) |
|---|---|---|
| RDS(on) | Sehr niedrig (0,028 Ohm) – Minimale Verluste, hohe Effizienz | Höher (oft 0,05 Ohm oder mehr) – Höhere Leitungsverluste, geringere Effizienz |
| Spannungsfestigkeit | Hoch (200 V) – Ermöglicht höhere Betriebsspannungen | Geringer (oft 100-150 V) – Limitiert Anwendungsbereiche |
| Strombelastbarkeit | Hoch (75 A kontinuierlich) – Geeignet für sehr leistungsintensive Anwendungen | Geringer (oft 30-50 A) – Erfordert Parallelschaltung oder größere Kühlkörper |
| Wärmeentwicklung | Gering dank niedriger RDS(on) und D2Pak-Gehäuse – Reduziert Bedarf an Kühlung | Höher – Benötigt oft größere Kühlkörper und mehr Platz |
| Schaltgeschwindigkeit | Optimiert für schnelle Schaltvorgänge | Kann langsamer sein, was zu höheren Schaltverlusten führt |
| Anwendungsspektrum | Breit, von SMPS bis zu Hochstrom-Motorsteuerungen | Begrenzter auf Anwendungen mit geringeren Leistungsanforderungen |
| Material & Technologie | Fortschrittliche Trench-FET-Technologie für überlegene Performance | Ältere Planar-Technologie oder frühere Generationen von Trench-FETs |
| Gehäuse | D2Pak (TO-263) – Für effiziente Oberflächenmontage und Kühlung | Oft TO-220 oder ältere SMD-Gehäuse, die weniger thermisch optimiert sind |
FAQ – Häufig gestellte Fragen zu STB75NF20 – MOSFET N-Kanal, 200 V, 75 A, RDS(on) 0,028 Ohm, D2Pak
Ist der STB75NF20 für den Einsatz in Automobilanwendungen geeignet?
Ja, der STB75NF20 ist aufgrund seiner hohen Spannungsfestigkeit, Strombelastbarkeit und Robustheit gut für verschiedene Automobilanwendungen geeignet, die eine zuverlässige Leistungssteuerung erfordern, sofern die spezifischen Temperaturanforderungen und EMV-Richtlinien des Automobilsektors erfüllt werden.
Welche Art von Kühlung wird für den STB75NF20 empfohlen?
Für den Dauerbetrieb bei Nennstrom ist eine adäquate Kühlung unerlässlich. Das D2Pak-Gehäuse ermöglicht die Anbindung an eine Leiterplatte mit ausreichender Kupferfläche zur Wärmeableitung. Für Anwendungen mit sehr hohen Strömen oder extremen Betriebsbedingungen wird die Montage auf einem externen Kühlkörper empfohlen, um die Temperatur unterhalb des maximal zulässigen Grenzwertes zu halten.
Wie wirkt sich die Temperatur auf die RDS(on) des STB75NF20 aus?
Der RDS(on)-Wert steigt mit zunehmender Temperatur an. Die Angabe von 0,028 Ohm bezieht sich typischerweise auf 25°C. Bei höheren Betriebstemperaturen erhöht sich dieser Wert, was zu höheren Leitungsverlusten führt. Es ist ratsam, die Temperaturabhängigkeit der RDS(on) aus dem Datenblatt zu konsultieren, um die Systemauslegung zu optimieren.
Kann der STB75NF20 in parallelen Konfigurationen eingesetzt werden?
Ja, der STB75NF20 kann in parallelen Konfigurationen eingesetzt werden, um höhere Strombelastbarkeiten zu erreichen. Aufgrund der geringen RDS(on) und der gleichmäßigen Fertigung ist eine gute Stromaufteilung zu erwarten. Dennoch ist es ratsam, zusätzliche Widerstände (Balastwiderstände) in Serie zu jedem MOSFET zu schalten, um eine optimale Strombalance zu gewährleisten und thermisches Durchgehen zu verhindern.
Was bedeutet „N-Kanal“ bei diesem MOSFET?
N-Kanal bedeutet, dass der MOSFET als Schalter oder Verstärker verwendet werden kann, indem ein positives Gate-Source-Signal (VGS) angelegt wird, um den Stromfluss zwischen Drain und Source zu ermöglichen. Dies ist die gebräuchlichste Art von MOSFETs für allgemeine Schalt- und Leistungsanwendungen.
Welche maximale Pulsstrombelastbarkeit hat der STB75NF20?
Das Datenblatt gibt in der Regel einen maximalen Pulsstrom (IDM) an, der deutlich höher ist als der kontinuierliche Strom von 75 A. Dieser Wert hängt stark von der Pulsdauer und der Tastverhältnis ab. Für genaue Spezifikationen konsultieren Sie bitte das offizielle Datenblatt des Herstellers, da diese Werte für eine korrekte Auslegung entscheidend sind.
Ist der STB75NF20 für hohe Frequenzen geeignet?
Der STB75NF20 ist für seine gute Schaltgeschwindigkeit bekannt, die durch eine niedrige Gate-Ladung und effiziente interne Kapazitäten erreicht wird. Dies macht ihn für eine Vielzahl von Schaltfrequenzen, einschließlich der meisten gängigen PWM-Frequenzen in Netzteilen und Motorsteuerungen, gut geeignet. Für extrem hohe Frequenzen im MHz-Bereich sind jedoch spezialisierte MOSFETs erforderlich.
