STB140NF55 – Hochleistungs-MOSFET für anspruchsvolle Schaltanwendungen
Der STB140NF55 ist ein N-Kanal-MOSFET, der speziell für Applikationen entwickelt wurde, die hohe Strombelastbarkeit, niedrige Durchlasswiderstände und zuverlässige Schalteigenschaften erfordern. Wenn Sie eine Lösung für leistungsstarke Stromversorgungen, Motorsteuerungen oder andere industrielle Schaltkreise suchen, bietet dieser MOSFET eine überlegene Performance und Effizienz gegenüber Standardkomponenten.
Überragende Leistungsmerkmale des STB140NF55
Der STB140NF55 zeichnet sich durch eine Kombination von Merkmalen aus, die ihn zur idealen Wahl für professionelle Anwender machen, die keine Kompromisse bei der Leistung eingehen wollen:
- Extrem niedriger RDS(on): Mit einem typischen Wert von nur 0,008 Ohm bei VGS = 10V minimiert der STB140NF55 Leistungsverluste im eingeschalteten Zustand erheblich. Dies führt zu geringerer Wärmeentwicklung und höherer Energieeffizienz, was besonders in energieintensiven Systemen von entscheidender Bedeutung ist.
- Hohe Stromtragfähigkeit: Die Nennstromstärke von 80A ermöglicht den Einsatz in Applikationen, die hohe Ströme schalten müssen, ohne die Zuverlässigkeit zu beeinträchtigen. Dies macht ihn zu einem robusten Baustein für Leistungsmodule und industrielle Steuerungen.
- Schnelle Schaltzeiten: Die optimierte Gate-Ladung und die niedrige Ausgangskapazität (Coss) des STB140NF55 ermöglichen schnelle Schaltübergänge. Dies ist essenziell für Anwendungen mit hoher Schaltfrequenz, wie z.B. in SMPS (Switched-Mode Power Supplies) oder PWM-Steuerungen, um Verluste zu minimieren und die Systemdynamik zu verbessern.
- Hohe Spannungsfestigkeit: Mit einer maximalen Drain-Source-Spannung (VDS) von 55V bietet der MOSFET ausreichend Spielraum für gängige Niederspannungs- und Mittelspannungsanwendungen, ohne die Gefahr von Durchschlägen bei Transienten oder Übersteuerungen.

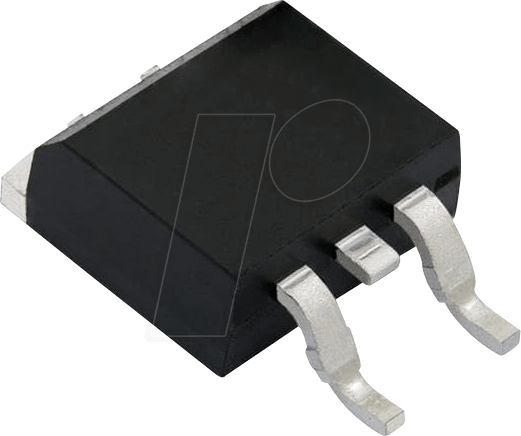

- Robustes D2Pak-Gehäuse: Das D2Pak-Gehäuse (TO-263) ist für seine hervorragende Wärmeableitung und mechanische Stabilität bekannt. Es ermöglicht eine einfache Montage auf Leiterplatten und eine effiziente Kühlung, was für die langfristige Zuverlässigkeit und Leistung unter hoher Last unerlässlich ist.
Anwendungsgebiete für höchste Effizienz
Der STB140NF55 ist die erste Wahl für eine Vielzahl von anspruchsvollen elektronischen Systemen, bei denen Effizienz, Zuverlässigkeit und Leistungsdichte im Vordergrund stehen. Seine technischen Spezifikationen prädestinieren ihn für:
- Leistungselektronik: In Schaltnetzteilen (SMPS) für Server, Telekommunikation und Unterhaltungselektronik zur effizienten Spannungsregelung.
- Motorsteuerungen: Für die präzise und verlustarme Ansteuerung von Elektromotoren in industriellen Automatisierungsanlagen, Elektrofahrzeugen und Robotik.
- Batteriemanagementsysteme (BMS): In Systemen zur Überwachung und Steuerung von Batterien, wo effizientes Schalten und hohe Strombelastbarkeit gefragt sind.
- Schutzschaltungen: Als hochstromfähiger Schalter in Überstrom- und Kurzschlussschutzvorrichtungen.
- Solarenergieumwandlung: In Wechselrichtern und Ladereglern zur Maximierung der Energieausbeute und Effizienz.
- Industrielle Stromversorgungen: Für zuverlässige und stabile Stromversorgungslösungen in rauen Umgebungen.
Technische Spezifikationen im Detail
Die folgende Tabelle liefert einen detaillierten Überblick über die kritischen elektrischen und physikalischen Eigenschaften des STB140NF55, die seine überlegene Leistungsfähigkeit untermauern:
| Merkmal | Spezifikation | Bedeutung für Ihre Anwendung |
|---|---|---|
| Hersteller-Typbezeichnung | STB140NF55 | Eindeutige Identifikation für präzise Bestellungen und technische Dokumentation. |
| Kanaltyp | N-Kanal | Standard für die meisten modernen Schaltungsdesigns, ermöglicht einfache Ansteuerung und hohe Effizienz in gängigen Topologien. |
| Maximale Drain-Source-Spannung (VDS) | 55 V | Bietet ausreichende Spannungsfestigkeit für eine breite Palette von Niederspannungs- und Mittelspannungsanwendungen, einschließlich moderner Energieversorgungen. |
| Kontinuierlicher Drain-Strom (ID) bei 25°C | 80 A | Ermöglicht den Einsatz in stromintensiven Anwendungen, wo eine hohe Leistungsdichte gefordert ist, ohne die Notwendigkeit für parallele Schaltungen bei vielen typischen Lasten. |
| RDS(on) (typisch) bei VGS = 10V | 0,008 Ω | Signifikant niedriger Durchlasswiderstand, der zu minimalen ohmschen Verlusten führt. Dies maximiert die Energieeffizienz und reduziert die Notwendigkeit für aufwendige Kühllösungen. |
| Gate-Source-Schwellenspannung (VGS(th)) | Typischerweise 2,5 V bis 3,5 V | Ermöglicht die Ansteuerung mit gängigen Logikspannungen oder Mikrokontrollerausgängen, was die Integration in bestehende Systeme vereinfacht. |
| Gehäusetyp | D2Pak (TO-263) | Ein robustes oberflächenmontierbares Gehäuse, das eine exzellente Wärmeableitung durch seine großen Kupferflächen auf der Leiterplatte ermöglicht. Dies ist entscheidend für die thermische Stabilität unter Last. |
| Maximale Verlustleistung (PD) bei 25°C | Ca. 150 W (abhängig von thermischer Anbindung) | Die hohe Verlustleistungsfähigkeit, in Verbindung mit dem D2Pak-Gehäuse, unterstreicht die Eignung für Dauerbetrieb unter hohen Lasten. Eine sorgfältige thermische Auslegung ist für die Erreichung dieses Potenzials unerlässlich. |
| Betriebs- und Lagertemperaturbereich | -55°C bis +175°C | Gewährleistet Zuverlässigkeit und Funktion über einen weiten Temperaturbereich, was ihn für den Einsatz in industriellen und automobilen Umgebungen qualifiziert. |
FAQ – Häufig gestellte Fragen zu STB140NF55 – MOSFET N-Ch 55V 80A 0,008R D2Pak
Welche Art von Anwendungen sind für den STB140NF55 MOSFET am besten geeignet?
Der STB140NF55 eignet sich hervorragend für Hochleistungsanwendungen, die hohe Ströme bei niedrigen Spannungen effizient schalten müssen. Dazu gehören unter anderem Schaltnetzteile, Motorsteuerungen, Batteriemanagementsysteme und Schutzschaltungen in industriellen Umgebungen.
Wie unterscheidet sich die Effizienz des STB140NF55 von Standard-MOSFETs?
Der STB140NF55 bietet einen extrem niedrigen Durchlasswiderstand (RDS(on)) von nur 0,008 Ohm. Dies minimiert Leistungsverluste im eingeschalteten Zustand im Vergleich zu Standard-MOSFETs mit höheren RDS(on)-Werten, was zu einer signifikant höheren Energieeffizienz und geringerer Wärmeentwicklung führt.
Ist das D2Pak-Gehäuse für meine Anwendung ausreichend gekühlt?
Das D2Pak-Gehäuse (TO-263) ist für seine gute Wärmeableitung bekannt, insbesondere wenn es korrekt auf einer Leiterplatte mit ausreichenden Kupferflächen montiert wird. Für Anwendungen mit sehr hoher Dauerlast kann jedoch eine zusätzliche Kühlkörpermontage erforderlich sein. Eine sorgfältige thermische Auslegung ist immer empfehlenswert.
Benötige ich spezielle Treiber-Schaltungen für den STB140NF55?
Der STB140NF55 lässt sich mit gängigen Logikspannungen oder Mikrokontrollerausgängen ansteuern, da seine Schwellenspannung (VGS(th)) typischerweise im Bereich von 2,5 V bis 3,5 V liegt. Für optimale Schaltgeschwindigkeiten und zur Reduzierung von Gate-Verlusten wird jedoch die Verwendung eines dedizierten MOSFET-Gate-Treiber-ICs empfohlen.
Welche maximale Schaltfrequenz kann der STB140NF55 verarbeiten?
Dank seiner schnellen Schaltzeiten und niedrigen Kapazitäten ist der STB140NF55 für hohe Schaltfrequenzen geeignet. Die tatsächliche maximale Frequenz hängt von der spezifischen Anwendung, der Gate-Treiber-Schaltung und der thermischen Auslegung ab. Für die meisten modernen Schaltnetzteile und PWM-Anwendungen ist er jedoch bestens gerüstet.
Ist der STB140NF55 für den Einsatz in Automotive-Anwendungen geeignet?
Mit seinem weiten Betriebstemperaturbereich von -55°C bis +175°C und seiner robusten Bauweise ist der STB140NF55 prinzipiell für den Einsatz in qualifizierten Automotive-Umgebungen geeignet, sofern die spezifischen Automotive-Qualitätsanforderungen (z.B. AEC-Q101) erfüllt sind und der Baustein entsprechend zertifiziert ist. Bitte prüfen Sie die spezifischen Datenblätter des Herstellers auf entsprechende Zertifizierungen.
Was bedeutet die Angabe „0,008R“ für den MOSFET?
Die Angabe „0,008R“ (oder genauer 0,008 Ohm) bezieht sich auf den minimalen Durchlasswiderstand (RDS(on)) des MOSFETs im vollständig eingeschalteten Zustand. Ein niedriger RDS(on)-Wert ist entscheidend für die Reduzierung von Leistungsverlusten durch Wärmeentwicklung, was zu einer höheren Effizienz und besseren Performance führt.
