Maximale Leistung und Zuverlässigkeit für Ihre Schaltungen: STB11NK50Z – MOSFET N-Ch+Z-Dio 500V 10A 0,52R D²Pak
Für Ingenieure und Techniker, die robuste und effiziente Leistungsschaltlösungen für anspruchsvolle Anwendungen benötigen, bietet der STB11NK50Z – MOSFET N-Ch+Z-Dio 500V 10A 0,52R D²Pak die ideale Kombination aus hoher Spannungstragfähigkeit, starkem Stromfluss und integrierter Schutzbeschaltung. Dieses Bauteil ist die ultimative Wahl, um Überspannungsspitzen sicher zu managen und gleichzeitig eine präzise Steuerung zu gewährleisten, was es zum Kernstück von Netzteilen, Motorsteuerungen und anderen leistungskritischen Systemen macht.
Überragende Technologie für anspruchsvolle Anwendungen
Der STB11NK50Z zeichnet sich durch seine fortschrittliche N-Kanal MOSFET-Technologie aus, die für höchste Effizienz und schnelle Schaltzeiten optimiert ist. Die integrierte Zener-Diode bietet einen entscheidenden Mehrwert, indem sie empfindliche Schaltungsteile vor schädlichen Überspannungen schützt. Diese Kombination minimiert das Risiko von Bauteilbeschädigungen und erhöht die Lebensdauer Ihrer elektronischen Geräte. Im Vergleich zu Standard-MOSFETs ohne integrierten Schutz bietet der STB11NK50Z eine vereinfachte Schaltungsentwicklung und reduziert die Anzahl externer Komponenten, was zu kompakteren und kostengünstigeren Designs führt.
Kernvorteile des STB11NK50Z – MOSFET N-Ch+Z-Dio
- Hohe Spannungsfestigkeit: Mit einer maximalen Sperrspannung von 500V ist dieser MOSFET für eine Vielzahl von Hochspannungsanwendungen geeignet, in denen herkömmliche Bauteile an ihre Grenzen stoßen würden.
- Robuster Stromfluss: Kontinuierliche Ströme von bis zu 10A ermöglichen den Einsatz in leistungshungrigen Schaltungen, ohne die Zuverlässigkeit zu beeinträchtigen.
- Geringer Durchlasswiderstand: Ein typischer Durchlasswiderstand von nur 0,52 Ohm minimiert Leistungsverluste im eingeschalteten Zustand, was zu höherer Energieeffizienz und geringerer Wärmeentwicklung führt.
- Integrierter Überspannungsschutz: Die eingebaute Zener-Diode bietet einen zuverlässigen Schutz vor transienten Spannungsspitzen und schützt nachgeschaltete Komponenten.
- Schnelle Schaltzeiten: Optimiert für schnelle Schaltoperationen, was für effiziente Pulsweitenmodulation (PWM) und andere dynamische Steuerungsanwendungen unerlässlich ist.
- D²Pak-Gehäuse: Dieses robuste und gut kühlbare Gehäuse ist ideal für Anwendungen mit hoher Leistungsdichte und ermöglicht eine einfache Montage auf Leiterplatten.
- Hohe Zuverlässigkeit: Konzipiert für den Dauereinsatz unter anspruchsvollen Bedingungen, garantiert der STB11NK50Z eine lange Betriebszeit und geringe Ausfallraten.
Technische Spezifikationen im Detail
| Eigenschaft | Spezifikation |
|---|---|
| Typ | N-Kanal MOSFET mit integrierter Zener-Diode |
| Spannung (Vds) | 500V |
| Strom (Id) | 10A (kontinuierlich) |
| Rds(on) (typ.) | 0,52 Ohm |
| Gate-Schwellenspannung (Vgs(th)) | Typischerweise zwischen 2V und 4V (Präzise Daten im Datenblatt) |
| Gate-Ladung (Qg) | Optimiert für schnelle Schaltvorgänge (Spezifische Werte im Datenblatt) |
| Gehäuse | D²Pak (TO-263) |
| Anwendungsbereiche | Schaltnetzteile, DC-DC-Wandler, Motorsteuerungen, Überspannungsschutzschaltungen, Lastschalter |
Anwendungsgebiete und Einsatzmöglichkeiten
Der STB11NK50Z – MOSFET N-Ch+Z-Dio 500V 10A 0,52R D²Pak ist ein unverzichtbarer Bestandteil in der modernen Leistungselektronik. Seine herausragende Spannungsfestigkeit und der hohe Stromtragfähigkeit prädestinieren ihn für den Einsatz in:
- Schaltnetzteilen (SMPS): Als primärer Schalter in AC/DC- und DC/DC-Wandlern, wo er für eine effiziente Energieumwandlung sorgt und gleichzeitig vor Netztransienten schützt.
- Motorsteuerungen: In Ansteuerungskreisen für Elektromotoren, wo schnelle und präzise Schaltpulse für eine reibungslose und energieeffiziente Regelung erforderlich sind.
- LED-Treibern: Für die präzise Steuerung von Hochleistungs-LED-Modulen, die eine stabile Stromversorgung und Schutz vor Spannungsspitzen benötigen.
- Industrielle Stromversorgungen: In robusten Systemen, die eine hohe Zuverlässigkeit und Langlebigkeit unter widrigen Bedingungen erfordern.
- Solarwechselrichtern: Zur Wandlung von Gleichstrom in Wechselstrom mit hoher Effizienz und integriertem Schutz.
- Schutzschaltungen: Als Teil von Überspannungsbegrenzern und Kurzschlussschutzsystemen, um empfindliche elektronische Geräte zu schützen.
Die D²Pak-Bauform ermöglicht eine effiziente Wärmeableitung durch Oberflächenmontage, was ihn ideal für Anwendungen mit hoher Leistungsdichte macht, bei denen Platz und Kühlung kritische Faktoren sind.

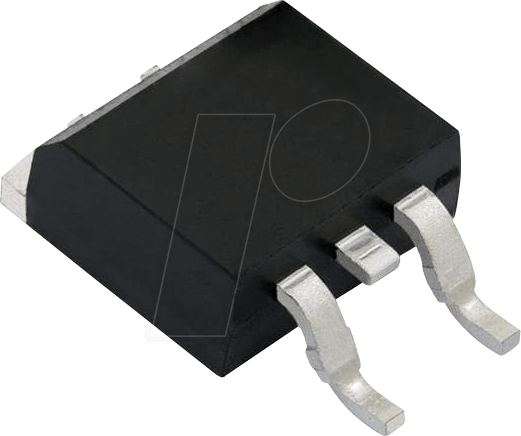

Die Vorteile des D²Pak-Gehäuses
Das D²Pak-Gehäuse, auch bekannt als TO-263, ist ein standardisiertes Oberflächentemperatur-Gehäuse (SMD), das sich durch seine hervorragenden thermischen Eigenschaften auszeichnet. Die große Kupferfläche auf der Leiterplatte, mit der das Gehäuse verbunden wird, wirkt als effektiver Kühlkörper. Dies ermöglicht eine optimale Wärmeableitung vom MOSFET und reduziert die Gehäusetemperatur unter Last erheblich. Eine niedrigere Betriebstemperatur führt direkt zu einer erhöhten Zuverlässigkeit, einer längeren Lebensdauer des Bauteils und ermöglicht höhere Leistungsdichten in kompakten Designs. Die robuste Konstruktion des D²Pak-Gehäuses gewährleistet zudem eine mechanische Stabilität und schützt das Bauteil vor Umwelteinflüssen.
Qualität und Zuverlässigkeit von STMicroelectronics
Der STB11NK50Z – MOSFET N-Ch+Z-Dio 500V 10A 0,52R D²Pak wird von STMicroelectronics hergestellt, einem weltweit führenden Anbieter von Halbleiterlösungen. Mit jahrzehntelanger Erfahrung in der Entwicklung und Fertigung von Leistungshalbleitern steht STMicroelectronics für höchste Qualitätsstandards und Zuverlässigkeit. Jedes Bauteil wird strengen Tests unterzogen, um sicherzustellen, dass es die spezifizierten Leistungsmerkmale auch unter extremen Bedingungen erfüllt. Diese Verpflichtung zur Qualität macht STMicroelectronics zu einer vertrauenswürdigen Wahl für professionelle Entwickler und Ingenieure weltweit.
FAQ – Häufig gestellte Fragen zu STB11NK50Z – MOSFET N-Ch+Z-Dio 500V 10A 0,52R D²Pak
Was ist die Hauptfunktion der integrierten Zener-Diode?
Die integrierte Zener-Diode dient als Schutzschaltung gegen Überspannungsspitzen. Sie leitet überschüssige Spannung ab, sobald ein vordefinierter Schwellenwert erreicht ist, und schützt so empfindliche Komponenten in der Schaltung vor Beschädigung.
Ist der STB11NK50Z für den Einsatz in Automobilanwendungen geeignet?
Obwohl der STB11NK50Z für hohe Spannungen und Ströme ausgelegt ist, sollten spezifische Anforderungen für Automobilanwendungen (z.B. AEC-Q101-Qualifizierung) immer im Datenblatt des Herstellers geprüft werden. Grundsätzlich sind die thermischen und elektrischen Eigenschaften für viele anspruchsvolle Automotive-Systeme relevant.
Wie unterscheidet sich die Kühlung eines D²Pak-Gehäuses von anderen Gehäusen?
Das D²Pak-Gehäuse (TO-263) ist ein SMD-Gehäuse, das eine deutlich bessere Wärmeableitung durch direkte Anbindung an eine große Kupferfläche auf der Leiterplatte ermöglicht. Dies ist effizienter als bei älteren durchsteckbaren Gehäusen wie TO-220, bei denen die Wärme hauptsächlich über Pins abgeleitet wird.
Was bedeutet „N-Kanal“ bei einem MOSFET?
N-Kanal bedeutet, dass der Stromfluss im eingeschalteten Zustand zwischen Source und Drain durch Elektronen erfolgt. N-Kanal-MOSFETs sind in der Regel schneller und haben einen geringeren Rds(on) als P-Kanal-MOSFETs bei gleicher Chipgröße.
Ist der STB11NK50Z für den Dauerbetrieb bei maximalen Spezifikationen geeignet?
Der STB11NK50Z ist für zuverlässigen Betrieb in seinen spezifizierten Grenzen konzipiert. Dauerbetrieb bei maximalen Spannungs- und Stromwerten erfordert jedoch eine sorgfältige thermische Auslegung und Berücksichtigung von Lastzyklen, um die Lebensdauer zu maximieren. Das Datenblatt gibt hierzu detaillierte Hinweise.
Welche Art von Anwendungen profitieren am meisten von der integrierten Zener-Diode?
Anwendungen, die potenziell transienten Spannungsspitzen ausgesetzt sind, wie z.B. Schaltnetzteile, die mit dem Stromnetz verbunden sind, oder Geräte, die induktive Lasten schalten, profitieren besonders von der integrierten Zener-Diode.
Wie wirkt sich der niedrige Rds(on) auf die Leistung aus?
Ein niedriger Durchlasswiderstand (Rds(on)) minimiert die Leistungsverluste im eingeschalteten Zustand (P = I² Rds(on)). Dies führt zu einer geringeren Wärmeentwicklung, höherer Energieeffizienz und ermöglicht eine höhere Leistungsdichte, da weniger Kühlaufwand benötigt wird.
