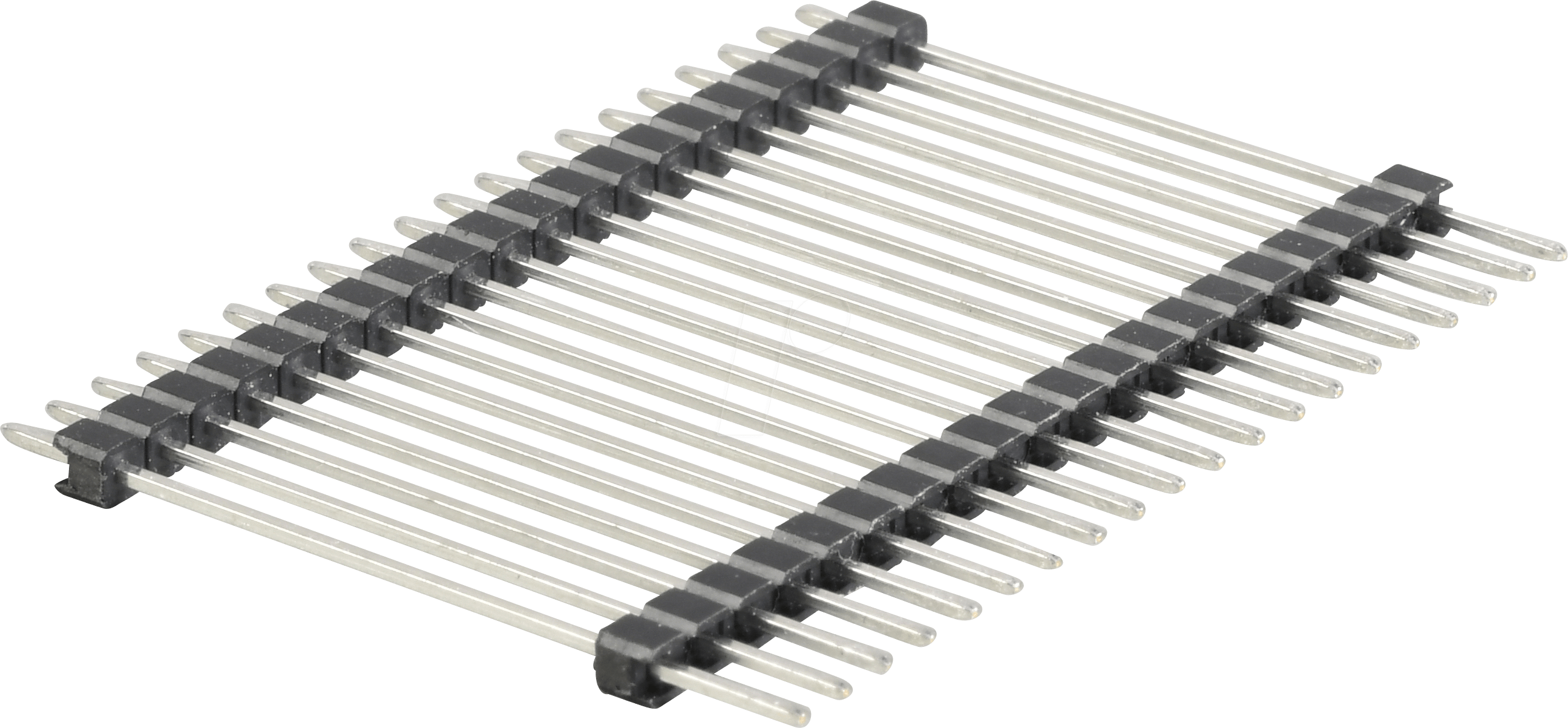

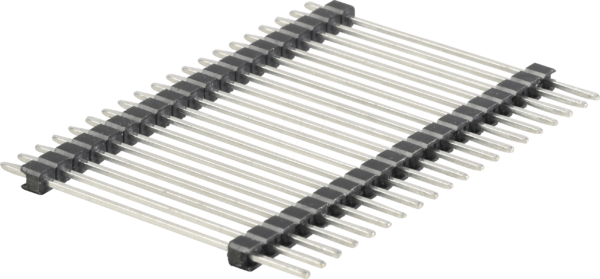

STAPELLEISTE 20G – Die zuverlässige Verbindung für Ihre Elektronikprojekte
Suchen Sie eine robuste und präzise Lösung zur Verbindung von elektronischen Komponenten, insbesondere in Projekten, die eine klare und ordentliche Verdrahtung erfordern? Die STAPELLEISTE 20G ist die ideale Wahl für Entwickler, Hobbyisten und Profis, die Wert auf Langlebigkeit, einfache Handhabung und eine professionelle Optik legen. Diese 20-polige, einreihige Stapelleiste mit einer Höhe von 38mm bietet eine herausragende Plattform für die sichere und modulare Verteilung von Signalen und Strom.
Präzision und Zuverlässigkeit in der Anwendung
Die STAPELLEISTE 20G zeichnet sich durch ihre exakte Fertigung und hochwertige Materialauswahl aus. Dies garantiert eine zuverlässige elektrische Verbindung, die auch unter anspruchsvollen Bedingungen stabil bleibt. Im Gegensatz zu weniger präzisen oder minderwertigen Alternativen minimiert die STAPELLEISTE 20G das Risiko von Wackelkontakten und Kurzschlüssen, was für die Integrität Ihrer elektronischen Schaltungen von entscheidender Bedeutung ist. Ihre einreihige Bauform ermöglicht eine übersichtliche Anordnung und erleichtert die Fehlersuche und Wartung.
Technische Vorteile und Konstruktionsmerkmale
Die Konstruktion der STAPELLEISTE 20G ist auf maximale Funktionalität und Benutzerfreundlichkeit ausgelegt. Die 20 Pins sind präzise im Abstand angeordnet, was eine Kompatibilität mit einer breiten Palette von Steckverbindern gewährleistet. Die einreihige Konfiguration spart Platz und ermöglicht eine einfache Integration in bestehende oder neue Gehäuse und Platinen.
- Hohe Pin-Dichte: 20 Kontakte auf einer einzigen Reihe bieten umfangreiche Anschlussmöglichkeiten auf begrenztem Raum.
- Robuste Kontaktmaterialien: Hochwertige Metalle sorgen für geringen Übergangswiderstand und Langlebigkeit.
- Stabile Isolierung: Das Gehäusematerial schützt vor unbeabsichtigten Kurzschlüssen und mechanischen Beschädigungen.
- Standardisierte Abmessungen: Die 38mm Höhe ermöglicht eine einfache Integration und Stapelbarkeit mit anderen Komponenten.
- Einfache Montage: Die Pins sind oft für Löt- oder Steckverbindungen konzipiert, was eine flexible Installation erlaubt.
Vielfältige Einsatzmöglichkeiten
Die STAPELLEISTE 20G ist ein vielseitiges Bauteil, das in zahlreichen Anwendungsbereichen seine Stärken ausspielt:
- Entwicklungsboards und Prototyping: Ideal für die Anbindung von Sensoren, Aktoren und Peripheriegeräten an Mikrocontroller wie Arduino, Raspberry Pi oder ESP32.
- Industrielle Automatisierung: Zur Signalübertragung und Steuerung von Maschinen und Anlagen, wo Zuverlässigkeit im Vordergrund steht.
- Mess- und Prüftechnik: Ermöglicht den einfachen Anschluss von Messinstrumenten und die Verteilung von Prüfsignalen.
- Audio- und Videotechnik: Zur Signalweiterleitung und Verbindung von Audiokomponenten oder zur Steuerung von AV-Systemen.
- Labore und Forschung: Ein unverzichtbares Werkzeug für Experimente und die Konstruktion komplexer Schaltungen.
Qualität und Langlebigkeit im Detail
Bei der Auswahl elektronischer Komponenten spielen Material und Verarbeitung eine entscheidende Rolle für die Langlebigkeit und Zuverlässigkeit. Die STAPELLEISTE 20G wird unter strengen Qualitätskontrollen gefertigt, um eine gleichbleibend hohe Leistung zu gewährleisten. Die Kontaktstifte bestehen aus einer korrosionsbeständigen Legierung, die einen dauerhaft geringen elektrischen Widerstand sicherstellt und somit Signalverluste minimiert. Das Gehäusematerial, in der Regel ein Hochtemperatur-Kunststoff, bietet hervorragende dielektrische Eigenschaften und schützt die Kontakte zuverlässig vor Staub, Feuchtigkeit und mechanischen Einwirkungen. Die präzise Passform der Pins und die stabile Verankerung im Gehäuse verhindern ein versehentliches Herausrutschen und garantieren eine sichere Verbindung auch bei Vibrationen.
Technische Spezifikationen im Überblick
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Stapelleiste |
| Artikelbezeichnung | STAPELLEISTE 20G |
| Polanzahl | 20-polig |
| Reihenkonfiguration | Einreihig |
| Bauhöhe | 38mm |
| Material Gehäuse | Hochtemperatur-Kunststoff (z.B. PA66, PBT) – bietet exzellente elektrische Isolation und mechanische Stabilität. |
| Material Kontakte | Messing verzinnt oder ähnliche korrosionsbeständige Legierung – sorgt für niedrigen Übergangswiderstand und hohe Leitfähigkeit. |
| Konfektionierung | Für direkte Lötanschlüsse oder als Basis für kompatible Steckverbinder. |
| Isolationsspannung | Ausgelegt für typische Niederspannungsanwendungen im Hobby- und Profibereich, typisch über 100V AC/DC. |
FAQ – Häufig gestellte Fragen zu STAPELLEISTE 20G – Stapelleiste, 20-polig, einreihig, Höhe 38mm
Ist die STAPELLEISTE 20G für den Einsatz im Außenbereich geeignet?
Die STAPELLEISTE 20G ist primär für den Einsatz in geschützten Umgebungen wie Gehäusen, Schaltschränken oder im Innenbereich von Geräten konzipiert. Das Gehäusematerial bietet zwar einen gewissen Schutz vor Staub, jedoch ist die Leiste nicht explizit für den dauerhaften Einsatz unter Wettereinflüssen oder hoher Luftfeuchtigkeit ausgelegt. Für solche Anwendungen sind spezielle abgedichtete Steckverbindersysteme erforderlich.
Welche Art von Steckverbindern kann ich mit der STAPELLEISTE 20G verwenden?
Die STAPELLEISTE 20G ist so konzipiert, dass sie mit einer Vielzahl von Standard-Steckverbindern kompatibel ist, die für 2.54mm (0.1 Zoll) Rastermaß ausgelegt sind. Dazu gehören typischerweise Buchsenleisten (Header Sockets) und andere dazu passende Komponenten, die auf die Pin-Abstände der Leiste abgestimmt sind.
Wie wird die STAPELLEISTE 20G am besten an einer Platine befestigt?
Die Montage der STAPELLEISTE 20G an einer Platine erfolgt üblicherweise durch Verlöten der einzelnen Pins in entsprechenden Bohrlöchern der Platine. Achten Sie auf eine saubere Lötverbindung, um einen geringen Übergangswiderstand und eine mechanisch stabile Befestigung zu gewährleisten. Einige Anwendungen können auch zusätzliche mechanische Fixierungen oder die Verwendung von Schraublöchern in den Gehäusen erfordern, falls vorhanden.
Ist die STAPELLEISTE 20G für hohe Stromstärken ausgelegt?
Die STAPELLEISTE 20G ist für allgemeine Signal- und Datenübertragungszwecke sowie für moderate Stromstärken konzipiert. Die genaue Strombelastbarkeit hängt vom spezifischen Material der Kontakte und der Pin-Konstruktion ab. Für Anwendungen mit sehr hohen Stromstärken (mehrere Ampere) sollten Sie separate Hochstrom-Steckverbindersysteme in Betracht ziehen, da die dünnen Pins einer Stapelleiste hierfür nicht primär ausgelegt sind und überhitzen könnten.
Wie kann ich die Lebensdauer der STAPELLEISTE 20G maximieren?
Um die Lebensdauer der STAPELLEISTE 20G zu maximieren, sollten Sie sicherstellen, dass die Verbindungen korrekt und fest sind. Vermeiden Sie übermäßiges Biegen oder Ziehen an den Pins und Kontakten. Lagern Sie die Leiste trocken und sauber. Achten Sie auf die Einhaltung der empfohlenen Spannungs- und Stromwerte, um Überlastungen und daraus resultierende Schäden zu vermeiden. Regelmäßige visuelle Inspektionen auf Korrosion oder mechanische Beschädigungen sind ebenfalls empfehlenswert.
Bietet die STAPELLEISTE 20G eine elektrische Abschirmung?
Nein, die STAPELLEISTE 20G bietet keine intrinsische elektrische Abschirmung. Sie ist eine offene Steckverbindungslösung, die für die direkte Verbindung von Signalen und Daten gedacht ist. Für Anwendungen, die eine Abschirmung gegen elektromagnetische Interferenzen (EMI) erfordern, müssten zusätzliche Abschirmungsmaßnahmen in der gesamten Systemarchitektur implementiert werden, beispielsweise durch geschirmte Kabel und geeignete Gehäuse.
Kann die STAPELLEISTE 20G einfach gecrimpt werden?
Die STAPELLEISTE 20G ist in der Regel für das direkte Verlöten auf einer Leiterplatte oder für die Aufnahme von Buchsenleisten mit gecrimpten Kontakten konzipiert. Die einzelnen Pins der Stapelleiste selbst sind nicht zum direkten Crimpen von Kabeln vorgesehen. Sie fungieren als Basis, auf die dann passende Buchsenleisten mit gecrimpten Kabeln aufgesteckt werden.
