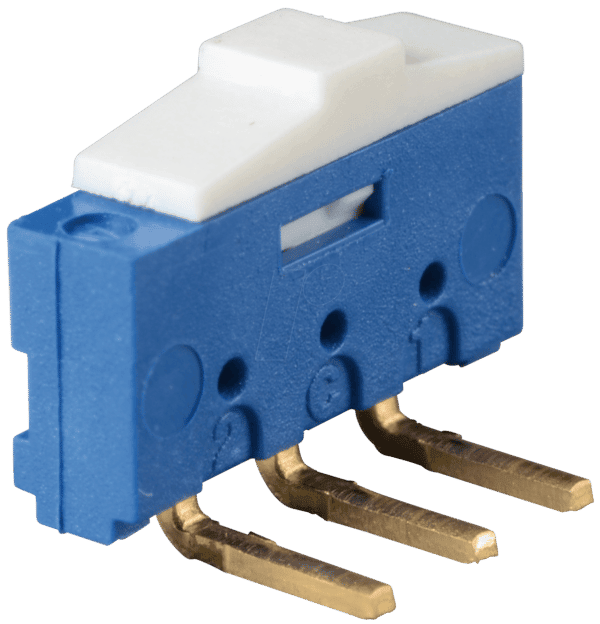

Zuverlässige Schaltungslösungen für Ihre Elektronikprojekte: SS ESP201 – Schiebeschalter 1x UM, liegend, Print, RM 2,54
Sie suchen einen präzisen und langlebigen Schiebeschalter für Ihre Platinenmontage, der eine zuverlässige Schaltfunktion gewährleistet? Der SS ESP201 ist die ideale Lösung für Entwickler, Hobbyisten und Profis, die Wert auf Stabilität, einfache Integration und eine klare Anwenderführung legen. Dieser liegende Print-Schiebeschalter mit einempoligen Umschaltkontakt (1x UM) und einem Rastermaß von 2,54 mm bietet eine robuste und effiziente Möglichkeit, elektrische Schaltungen zu steuern.
Präzision und Zuverlässigkeit: Die Vorteile des SS ESP201
Der SS ESP201 Schiebeschalter hebt sich durch seine Konstruktion und Materialqualität von Standardkomponenten ab. Die liegende Bauform ermöglicht eine platzsparende Integration auf der Leiterplatte, was besonders in Gehäusen mit begrenztem Bauraum von Vorteil ist. Der 1x UM (einpoliger Umschaltkontakt) bietet die Flexibilität, zwischen zwei unterschiedlichen Strompfaden zu wechseln oder eine Funktion zu aktivieren und zu deaktivieren. Dies ist essenziell für die Steuerung von Geräteeinstellungen, Betriebsmodi oder Signalwegen in einer Vielzahl von elektronischen Applikationen.
- Robuste Kontaktierung: Die Konstruktion des SS ESP201 gewährleistet eine stabile und sichere Verbindung über eine hohe Anzahl von Schaltzyklen hinweg, was die Langlebigkeit Ihrer Geräte signifikant erhöht.
- Platzsparende Bauform: Die liegende Montageposition auf der Printplatte spart wertvollen Platz und ermöglicht kompaktere Designs, ein kritischer Faktor in der modernen Elektronikentwicklung.
- Präzise Schaltfunktion: Der 1x UM-Kontakt bietet eine klare und definierte Umschaltung zwischen zwei Zuständen, was eine fehlerfreie Steuerung komplexer Schaltkreise ermöglicht.
- Einfache Lötbarkeit: Das Rastermaß von 2,54 mm ist ein Industriestandard, der die einfache und zuverlässige Lötbarkeit auf Standard-Printplatten sicherstellt.
- Haptische Rückmeldung: Der Schieber bietet eine gut definierte Rastung und eine angenehme haptische Rückmeldung, die dem Benutzer die Bestätigung der getätigten Schaltung ermöglicht.
Technische Spezifikationen und Qualitätsmerkmale
Der SS ESP201 Schiebeschalter wurde entwickelt, um den Anforderungen moderner Elektronikprojekte gerecht zu werden. Die Auswahl der Materialien und die präzise Fertigung garantieren eine zuverlässige Performance über einen breiten Temperaturbereich und bei unterschiedlichen Umgebungsbedingungen. Die 1x UM-Konfiguration ist vielseitig einsetzbar, von einfachen Ein/Aus-Schaltern bis hin zu komplexeren Signalroutern. Die Print-Montagefähigkeit vereinfacht den Integrationsprozess in jede Leiterplattenschaltung.
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Schaltfunktion | 1x UM (Einpoliger Umschaltkontakt) |
| Montageart | Print (Leiterplattenmontage), liegend |
| Rastermaß (Pitch) | 2,54 mm |
| Betätigung | Schieber, mit definierter Rastung |
| Kontakttyp | Messing verzinnt (typisch für Langlebigkeit und gute Leitfähigkeit) |
| Gehäusematerial | Hochtemperaturkunststoff (für Lötprozesse geeignet und robust) |
| Anzahl der Schaltstellungen | 2 (Schließer/Öffner Funktion) |
| Schaltstrom (typisch) | Bis zu 0,5 A (abhängig von der spezifischen Ausführung und Anwendung) |
| Schaltspannung (typisch) | Bis zu 50 V DC oder 30 V AC (abhängig von der spezifischen Ausführung und Anwendung) |
| Betriebstemperaturbereich | -25°C bis +70°C (typisch für Standard-Schiebeschalter) |
| Lebensdauer (Schaltzyklen) | Mindestens 10.000 Schaltzyklen (typische Erwartung für Qualitätskomponenten) |
| Isolationswiderstand | > 100 MΩ bei 500 V DC (typisch) |
Anwendungsgebiete für den SS ESP201
Der SS ESP201 Schiebeschalter findet breite Anwendung in nahezu allen Bereichen der Elektronik, wo eine manuelle Steuerung von Funktionen erforderlich ist. Seine kompakte Größe und die zuverlässige Schaltung machen ihn zu einer idealen Wahl für:
- Prototypenentwicklung und Hobbyprojekte: Einfache Integration und Handhabung ermöglichen schnelle Funktionsprüfungen und Anpassungen.
- Industrielle Steuerungen: Als Ein/Aus-Schalter für Gerätefunktionen oder zur Auswahl von Betriebsmodi in kleineren Steuergeräten.
- Medizintechnik: Wo Zuverlässigkeit und Präzision entscheidend sind, beispielsweise zur Auswahl von Messmodi.
- Audio- und Videoelektronik: Zur Steuerung von Signalwegen oder als Schalter für verschiedene Eingänge/Ausgänge.
- Messtechnik: Zur Konfiguration von Messbereichen oder Funktionen bei Messgeräten.
- Unterhaltungselektronik: In Geräten wie Fernbedienungen, Spielkonsolen oder kleinen Haushaltsgeräten.
Die 1x UM-Konfiguration erlaubt es beispielsweise, zwischen einer Dauerbetriebsfunktion und einer temporären Funktion umzuschalten, oder zwischen zwei unterschiedlichen Signalen zu wählen, ohne dass komplexe Logikschaltungen erforderlich sind. Die liegende Montage auf der Printplatte ist besonders vorteilhaft für Anwendungen, bei denen die Frontplatte flach gehalten werden muss oder nur begrenzter Platz für vertikale Komponenten vorhanden ist.
Häufig gestellte Fragen (FAQ) zu SS ESP201 – Schiebeschalter 1x UM, liegend, Print, RM 2,54
Was bedeutet 1x UM bei diesem Schiebeschalter?
1x UM steht für einen einpoligen Umschaltkontakt. Das bedeutet, dass der Schalter einen Eingangskontakt hat, der wahlweise mit einem von zwei Ausgangskontakten verbunden werden kann. Dies ermöglicht die Umschaltung zwischen zwei verschiedenen Zuständen oder Strompfaden mit einer einzigen Betätigung und einem einzigen Schalter.
Ist der SS ESP201 für den Einsatz in Hochstromanwendungen geeignet?
Der SS ESP201 ist für typische Schaltungskontrollen mit moderaten Stromstärken konzipiert. Die genauen Schaltstrom- und Schaltspannungswerte sind produktspezifisch und sollten den detaillierten technischen Daten entnommen werden. Für Hochstromanwendungen sind in der Regel spezialisierte Schalter erforderlich, die für höhere Belastungen ausgelegt sind.
Wie wird die Langlebigkeit des Schalters sichergestellt?
Die Langlebigkeit des SS ESP201 wird durch die Verwendung hochwertiger Materialien wie verzinntem Messing für die Kontakte und hochtemperaturbeständigem Kunststoff für das Gehäuse gewährleistet. Präzise Fertigungsprozesse sorgen für eine zuverlässige Mechanik und Kontaktierung über eine hohe Anzahl von Schaltzyklen hinweg, typischerweise im Bereich von 10.000 oder mehr.
Kann der SS ESP201 auf jeder Art von Leiterplatte montiert werden?
Ja, das Rastermaß von 2,54 mm ist ein weit verbreiteter Standard, der die Montage auf den meisten gängigen Printplatten ermöglicht. Die Print-Montageart, bei der die Anschlusspins direkt durch die Bohrlöcher der Leiterplatte gesteckt und verlötet werden, ist ein etablierter Prozess in der Elektronikfertigung.
Welchen Einfluss hat die liegende Bauform auf das Design?
Die liegende Bauform des SS ESP201 ermöglicht eine flache Integration auf der Leiterplatte. Dies ist vorteilhaft für Anwendungen, bei denen Bauraum ein kritischer Faktor ist oder wenn eine niedrige Bauhöhe des elektronischen Geräts erforderlich ist. Sie erleichtert zudem das Routing von Leiterbahnen auf der Platine.
Welche Arten von Signalen kann der SS ESP201 schalten?
Der SS ESP201 ist geeignet für das Schalten von sowohl analogen als auch digitalen Signalen, solange die angegebenen maximalen Schaltströme und -spannungen nicht überschritten werden. Er kann zur Steuerung von Gleichspannung (DC) oder Wechselspannung (AC) verwendet werden.
Wie unterscheidet sich der SS ESP201 von einem einfachen Ein/Aus-Schalter?
Ein einfacher Ein/Aus-Schalter (1x EIN/AUS oder 1x NO/NC) verbindet oder trennt lediglich einen Stromkreis. Der SS ESP201 mit 1x UM-Funktion ermöglicht es, zwischen ZWEI verschiedenen Stromkreisen oder Zuständen zu wechseln. Er schließt nicht nur einen Kontakt, sondern öffnet gleichzeitig einen anderen, was eine komplexere Logik oder Steuerung mit weniger Komponenten ermöglicht.
