Hochpräzise Positionsmessung mit dem SS 59 ET – Hallsensor, linear, analog, SOT-89
Der SS 59 ET – Hallsensor, linear, analog, SOT-89 wurde entwickelt, um präzise und zuverlässige Positions-, Geschwindigkeits- und Winkelmessungen in einer Vielzahl von industriellen und kommerziellen Anwendungen zu ermöglichen. Wenn Sie eine Lösung für kontaktlose Sensorik suchen, die eine analoge Ausgabe proportional zum Magnetfeld bietet und sich durch hohe Linearität und Stabilität auszeichnet, ist dieser Hallsensor die optimale Wahl für Entwickler und Ingenieure.
Überlegene Leistung und Zuverlässigkeit im Vergleich zu Standardlösungen
Im Gegensatz zu einfachen Schaltsensoren, die nur einen Grenzwert melden, liefert der SS 59 ET – Hallsensor eine kontinuierliche analoge Spannung, die direkt proportional zur Stärke und Polarität des angelegten Magnetfeldes ist. Dies ermöglicht eine signifikant höhere Auflösung und Präzision bei der Erfassung von Positions- und Bewegungsdaten. Seine integrierte Schaltung bietet eine verbesserte Rauschunterdrückung und Temperaturkompensation, was zu einer konsistenten und zuverlässigen Leistung auch unter anspruchsvollen Umgebungsbedingungen führt. Die SOT-89-Bauform gewährleistet zudem eine einfache Integration in bestehende Schaltungsdesigns und spart wertvollen Bauraum.
Wichtige Vorteile des SS 59 ET – Hallsensor, linear, analog, SOT-89
- Hohe Linearität: Bietet eine gleichmäßige und vorhersagbare Ausgangsspannung über einen weiten Bereich von Magnetfeldern, was eine präzise Signalverarbeitung ermöglicht.
- Analoges Ausgangssignal: Ermöglicht die Erfassung feiner Abstufungen von Magnetfeldstärken und somit eine hochauflösende Positions-, Geschwindigkeits- und Winkelmessung.
- Robustheit und Langlebigkeit: Konstruiert für den Einsatz in industriellen Umgebungen, widerstandsfähig gegen mechanische Einwirkungen und elektromagnetische Störungen.
- Kontaktlose Messung: Vermeidet Verschleiß durch mechanischen Kontakt, was zu einer erhöhten Lebensdauer und Zuverlässigkeit des Gesamtsystems führt.
- Kompakte Bauform (SOT-89): Ideal für platzkritische Anwendungen und einfache Montage auf Leiterplatten.
- Temperaturstabilität: Geringe Abweichungen der Leistung über einen breiten Temperaturbereich sorgen für konsistente Messergebnisse.
- Energieeffizienz: Optimierter Stromverbrauch für den Einsatz in batteriebetriebenen oder energiesensiblen Systemen.
Technische Spezifikationen und Anwendungsbereiche
Der SS 59 ET – Hallsensor, linear, analog, SOT-89 ist ein Halbleiterbauelement, das auf dem Hall-Effekt basiert. Dieser physikalische Effekt beschreibt die Entstehung einer Spannungsdifferenz über einen Leiter, durch den elektrischer Strom fließt, wenn dieser Leiter einem senkrecht dazu stehenden Magnetfeld ausgesetzt ist. Die Stärke dieser Hall-Spannung ist direkt proportional zur Stärke des Magnetfeldes. Der SS 59 ET nutzt diese Eigenschaft, um eine analoge Ausgangsspannung zu generieren, die präzise die Intensität und Polarität des magnetischen Flusses widerspiegelt.
Die fortschrittliche interne Schaltung des SS 59 ET umfasst Elemente zur Spannungsregelung, zur Verstärkung des Hall-Signals und zur Kompensation von Temperaturschwankungen. Dies stellt sicher, dass die Ausgangsspannung auch unter wechselnden Umgebungsbedingungen eine hohe Genauigkeit beibehält. Die analoge Ausgabe erlaubt es, eine feine Auflösung bei der Messung zu erzielen, was für Anwendungen, die mehr als nur eine einfache An/Aus-Erkennung benötigen, unerlässlich ist.

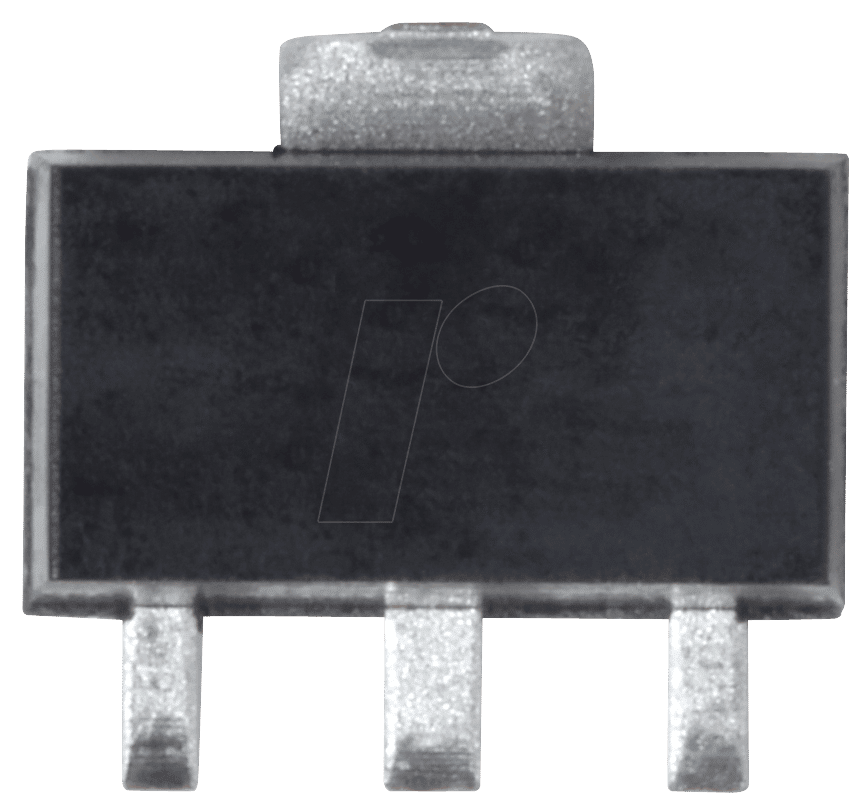

Die SOT-89-Gehäusebauform (Small Outline Transistor) ist ein dreibeiniges Oberflächenmontagegehäuse, das für seine Kompaktheit und gute Wärmeableitfähigkeit bekannt ist. Dies macht den SS 59 ET ideal für die Integration in moderne elektronische Geräte, bei denen der Platz auf der Leiterplatte begrenzt ist.
Einsatzmöglichkeiten im Detail
Die Vielseitigkeit des SS 59 ET – Hallsensor, linear, analog, SOT-89 eröffnet eine breite Palette von Anwendungsfeldern. In der Automobilindustrie wird er häufig zur Erfassung der Raddrehzahl für Antiblockiersysteme (ABS) und Traktionskontrollen eingesetzt, wo eine genaue und zuverlässige Geschwindigkeitsmessung entscheidend ist. Ebenso findet er Anwendung in der Lenkwinkel- und Pedalpositionsmessung zur Verbesserung der Fahrdynamik und aktiven Sicherheitssysteme.
In der industriellen Automatisierung ermöglicht der Sensor präzise Positionsrückmeldungen für Servomotoren, Roboterarme und Linearantriebe. Er kann zur Überwachung der Endpositionen von Zylindern, zur Geschwindigkeitskontrolle von Förderbändern oder zur berührungslosen Erkennung von Objekten genutzt werden. Die analoge Ausgabe erlaubt die Implementierung komplexer Regelungsalgorithmen, die eine detaillierte Kenntnis der aktuellen Position erfordern.
Auch in Konsumgütern spielt der SS 59 ET eine Rolle, beispielsweise in Geräten zur Überwachung von Flüssigkeitsständen, in Spielecontrollern zur präzisen Erfassung von Bewegungen oder in Sicherheitssystemen zur Überwachung von Tür- und Fensterkontakten. Seine Fähigkeit, Magnetfelder berührungslos zu detektieren, macht ihn zu einer idealen Komponente in Szenarien, in denen mechanischer Verschleiß vermieden werden muss oder eine hermetische Abdichtung erforderlich ist.
Die Kalibrierung und Charakterisierung von Magnetfeldern ist ein weiteres Anwendungsgebiet. Ingenieure und Forscher nutzen diesen Hallsensor, um die Stärke und Verteilung von Magnetfeldern präzise zu messen, was für die Entwicklung und Prüfung von Elektromagneten, Transformatoren und anderen magnetischen Komponenten unerlässlich ist. Die lineare Kennlinie erleichtert dabei die quantitative Analyse.
Produkteigenschaften im Überblick
| Merkmal | Beschreibung |
|---|---|
| Sensortyp | Linearer Hallsensor |
| Ausgabe | Analog (Spannungsausgang) |
| Gehäuseform | SOT-89 (Small Outline Transistor) |
| Erfassungsprinzip | Hall-Effekt |
| Linearität | Hohe Linearität über den spezifizierten Messbereich |
| Temperaturverhalten | Optimierte Temperaturkompensation für stabile Leistung |
| Anschluss | Oberflächenmontage (SMD) |
| Anwendungsbereiche | Positions-, Geschwindigkeits- und Winkelmessung, berührungslose Sensorik, industrielle Automatisierung, Automotive, Konsumgüter |
| Betriebsspannung | Typischerweise im Bereich von 4.5V bis 6V (abhängig von der genauen Modellvariante, bitte Datenblatt konsultieren) |
| Empfindlichkeit | Spezifische Empfindlichkeit ist ein kritischer Parameter für präzise Messungen und wird im Datenblatt detailliert aufgeführt, was eine genaue Kalibrierung ermöglicht. |
FAQ – Häufig gestellte Fragen zu SS 59 ET – Hallsensor, linear, analog, SOT-89
Was unterscheidet einen linearen Hallsensor von einem digitalen Hallsensor?
Ein linearer Hallsensor, wie der SS 59 ET, liefert eine analoge Ausgangsspannung, die proportional zur Stärke des Magnetfeldes ist. Dies ermöglicht feine Abstufungen der Messung. Ein digitaler Hallsensor liefert hingegen ein binäres Ausgangssignal (An/Aus) und detektiert lediglich das Überschreiten eines Schwellenwertes.
Für welche Art von Magneten ist der SS 59 ET am besten geeignet?
Der SS 59 ET ist für eine breite Palette von Magnetmaterialien und -stärken geeignet, einschließlich Permanentmagneten aus Neodym, Ferrit und Samarium-Cobalt. Die optimale Leistung hängt von der Feldstärke am Sensor ab, die im Datenblatt spezifiziert ist.
Wie wird der SS 59 ET in einem Stromkreis angeschlossen?
Der SS 59 ET ist ein dreipoliges Bauteil, das typischerweise für die Oberflächenmontage (SMD) konzipiert ist. Die Anschlüsse umfassen in der Regel eine Spannungsversorgung (VCC), eine Masse (GND) und den analogen Ausgang (Vout). Die genaue Pinbelegung ist dem spezifischen Datenblatt des Herstellers zu entnehmen.
Kann der SS 59 ET auch die Polarität eines Magnetfeldes erkennen?
Ja, da der SS 59 ET einen linearen und bipolaren Ausgang liefert, kann er sowohl die Stärke als auch die Polarität eines Magnetfeldes erkennen. Die Ausgangsspannung variiert über einen positiven und negativen Bereich, was die Unterscheidung zwischen Nord- und Südpolen ermöglicht.
Welche Umgebungsbedingungen kann der SS 59 ET tolerieren?
Der SS 59 ET ist für den Einsatz in industriellen Umgebungen konzipiert und bietet eine gute Beständigkeit gegenüber Umwelteinflüssen wie Staub und Feuchtigkeit, sofern das Gehäuse des Geräts angemessen geschützt ist. Die genauen Betriebstemperaturbereiche sind im Datenblatt spezifiziert und liegen typischerweise im industriellen Bereich.
Wie hoch ist die Genauigkeit der Positionsmessung mit dem SS 59 ET?
Die Genauigkeit der Positionsmessung hängt von mehreren Faktoren ab, darunter die Linearität des Sensors, die Auflösung des nachgeschalteten Analog-Digital-Wandlers (ADC) und die präzise Kalibrierung des Systems. Der SS 59 ET bietet eine inhärent hohe Linearität, was die Grundlage für präzise Messungen legt.
Ist der SS 59 ET gegen Verpolung der Spannungsversorgung geschützt?
Viele moderne Halbleiterbauteile verfügen über integrierte Schutzschaltungen gegen Verpolung. Ob der SS 59 ET spezifisch über einen solchen Schutz verfügt, muss dem Datenblatt des Herstellers entnommen werden. Bei der Verdrahtung ist jedoch stets auf korrekte Polarität zu achten, um Beschädigungen zu vermeiden.
