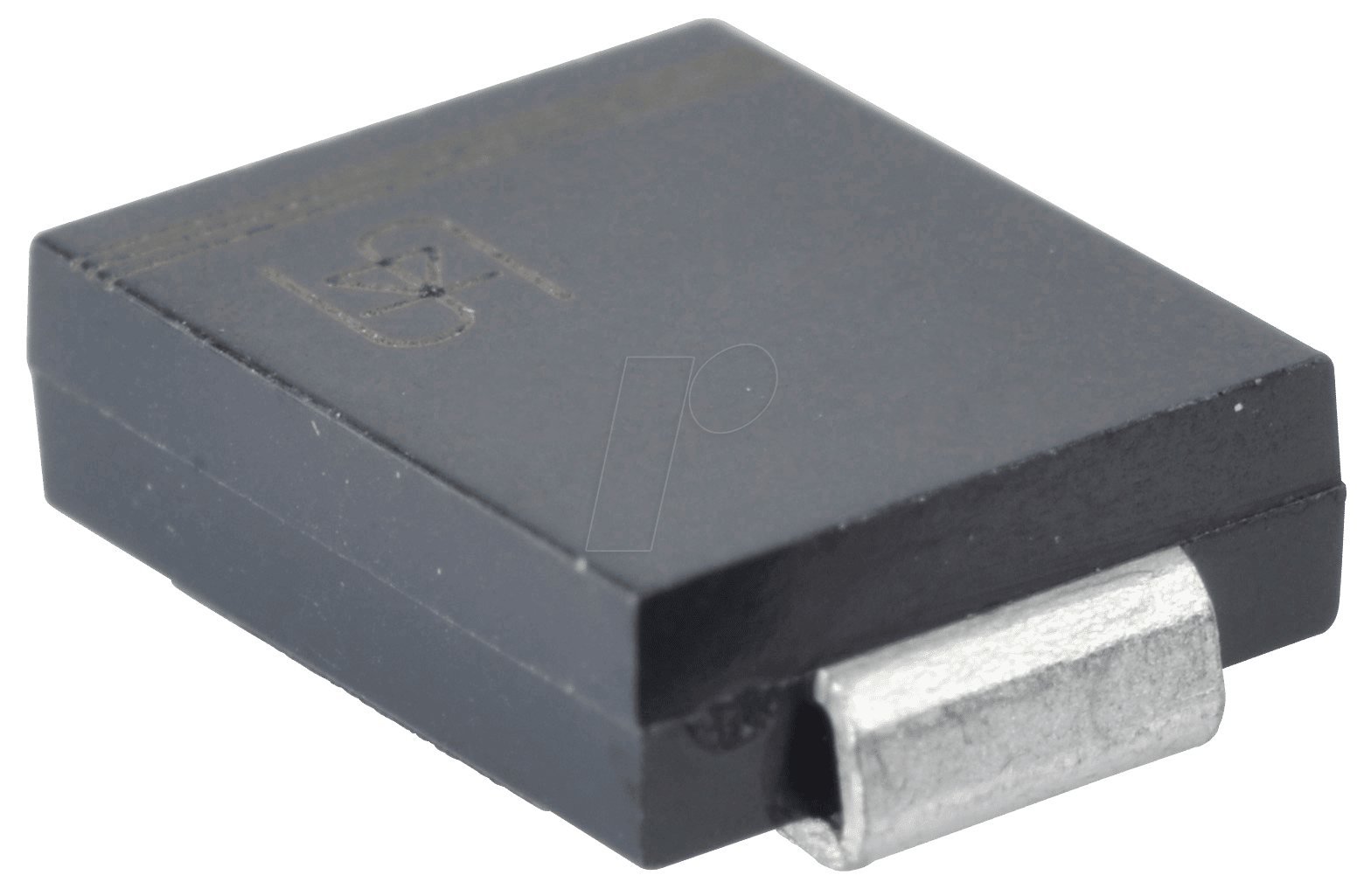

SS 34 – Schottkydiode, 40 V, 3 A, DO-214AB/SMC: Effiziente Gleichrichtung für anspruchsvolle Elektronikanwendungen
Die SS 34 Schottkydiode ist die ideale Lösung für Entwickler und Ingenieure, die eine hocheffiziente Gleichrichtung mit geringen Durchlassverlusten in ihren Schaltungen benötigen. Speziell konzipiert für den Einsatz in modernen Stromversorgungen, Schaltnetzteilen und Oszillatoren, minimiert diese Diode Leistungsverluste und verbessert die Gesamteffizienz elektronischer Systeme. Ihre robuste Bauweise und die präzisen elektrischen Eigenschaften machen sie zur überlegenen Wahl gegenüber Standard-Siliziumdioden, insbesondere wenn schnelle Schaltgeschwindigkeiten und niedrige Spannungsabfälle kritisch sind.
Schlüsselfunktionen und Vorteile der SS 34 Schottkydiode
Die SS 34 Schottkydiode zeichnet sich durch eine Reihe von Merkmalen aus, die sie zu einer ausgezeichneten Wahl für eine Vielzahl von Anwendungen machen. Ihr Kernvorteil liegt in der Reduzierung von Energieverlusten, was zu kühleren und effizienteren Systemen führt.
- Niedriger Durchlasswiderstand (Low Forward Voltage Drop): Im Vergleich zu herkömmlichen PN-Übergangsdioden weist die SS 34 eine signifikant geringere Durchlassspannung auf. Dies bedeutet, dass weniger Energie in Form von Wärme verloren geht, was die Effizienz von Stromversorgungen und Leistungselektronik drastisch erhöht. Für Anwendungen, die eine präzise Spannungsregelung erfordern oder bei denen Energieeffizienz im Vordergrund steht, ist dies ein entscheidender Vorteil.
- Schnelle Schaltgeschwindigkeiten: Schottkydioden sind für ihre extrem schnellen Schaltzeiten bekannt. Die SS 34 minimiert die Speichertime (Reverse Recovery Time, trr), was sie ideal für Hochfrequenzanwendungen macht, wie z.B. in Schaltnetzteilen, Gleichrichtern für HF-Anwendungen und als Freilaufdioden in induktiven Lasten. Dies verhindert unerwünschte Überschwinger und verbessert die Signalintegrität.
- Hohe Sperrspannungsfestigkeit (40 V): Mit einer maximal zulässigen Sperrspannung von 40 Volt eignet sich die SS 34 für eine breite Palette von Niederspannungs- und Mittelspannungsanwendungen. Sie bietet ausreichende Sicherheit gegen Spannungsspitzen in vielen typischen Stromversorgungsdesigns.
- Hohe Strombelastbarkeit (3 A): Die Fähigkeit, einen Dauerstrom von bis zu 3 Ampere zu handhaben, macht die SS 34 zu einer vielseitigen Komponente. Sie kann in leistungsstärkeren Gleichrichterschaltungen eingesetzt werden, wo geringe Verluste und hohe Zuverlässigkeit gefordert sind.
- Robuste DO-214AB/SMC-Bauform: Das DO-214AB-Gehäuse, auch bekannt als SMC (Surface Mount Component), ist ein Standard-SMD-Gehäuse, das für automatische Bestückungsprozesse optimiert ist. Es bietet eine gute Wärmeableitung und mechanische Stabilität, was für die Zuverlässigkeit im Dauerbetrieb unerlässlich ist. Die SMC-Bauform ermöglicht eine effiziente Montage auf Leiterplatten und ist für gängige Lötverfahren geeignet.
Anwendungsgebiete der SS 34 Schottkydiode
Die herausragenden Eigenschaften der SS 34 Schottkydiode prädestinieren sie für eine Vielzahl von anspruchsvollen Elektronikanwendungen, bei denen Effizienz, Geschwindigkeit und Zuverlässigkeit im Vordergrund stehen.
- Schaltnetzteile (SMPS): Als Ausgangsgleichrichter in Schaltnetzteilen reduziert die SS 34 Durchlassverluste und verbessert die Energieeffizienz, was zu kleineren Kühlkörpern und einer längeren Lebensdauer des Geräts führt.
- DC/DC-Wandler: In verschiedenen Topologien von DC/DC-Wandlern agiert die SS 34 als hocheffizienter Gleichrichter, der Energieverluste minimiert und die Spannungsregelung verbessert.
- Freilaufdioden: Bei der Ansteuerung von induktiven Lasten wie Relais oder Motoren schützt die SS 34 Transistoren und ICs vor Spannungsspitzen, indem sie den Strompfad für die induktive Energie schließt. Ihre schnelle Reaktionszeit ist hierbei von Vorteil.
- Verpolungsschutz: In Niederspannungsanwendungen kann die SS 34 als einfacher und verlustarmer Verpolungsschutzschalter fungieren.
- HF-Gleichrichtung: Die schnellen Schaltzeiten ermöglichen ihren Einsatz in Hochfrequenz-Gleichrichterschaltungen, z.B. in Kommunikationsgeräten oder Messinstrumenten.
- Batterieladegeräte: In fortschrittlichen Batterieladegeräten trägt die SS 34 zur Effizienzsteigerung und zur Reduzierung der Wärmeentwicklung bei.
Technische Spezifikationen im Detail
Die SS 34 Schottkydiode wurde entwickelt, um höchste Leistung und Zuverlässigkeit in anspruchsvollen Umgebungen zu bieten. Die folgenden technischen Spezifikationen unterstreichen ihre Eignung für professionelle Anwendungen.
| Merkmal | Spezifikation | Beschreibung |
|---|---|---|
| Typ | Schottkydiode | Basierend auf der Schottky-Barriere-Technologie für geringe Durchlassspannung und schnelle Schaltzeiten. |
| Maximale Sperrspannung (Vrrm) | 40 V | Geeignet für Anwendungen mit moderater Spannungsbeanspruchung. |
| Maximaler Durchlassstrom (If(avg)) | 3 A | Fähig, signifikante Stromstärken kontinuierlich zu führen. |
| Maximale Stoßstrombelastbarkeit (Ifsm) | 100 A (typisch) | Hohe Belastbarkeit für kurzzeitige Spitzenströme. |
| Durchlassspannung (Vf) bei 3 A | Typisch < 0.50 V | Sehr geringer Spannungsabfall sorgt für hohe Effizienz. |
| Typische Sperrstrom (Ir) bei Vr = 40 V | < 1 mA | Sehr geringer Leckstrom im Sperrzustand. |
| Betriebstemperaturbereich (Tj) | -55 °C bis +150 °C | Breiter Temperaturbereich für robuste Einsatzfähigkeit. |
| Gehäuse | DO-214AB / SMC | Oberflächenmontagegehäuse mit guter Wärmeableitung und Kompatibilität für automatische Bestückung. |
| Anschlussart | SMD (Surface Mount Device) | Für direktes Löten auf Leiterplatten optimiert. |
FAQ – Häufig gestellte Fragen zu SS 34 – Schottkydiode, 40 V, 3 A, DO-214AB/SMC
Was ist der Hauptvorteil der SS 34 Schottkydiode gegenüber einer Standard-Siliziumdiode?
Der Hauptvorteil liegt in der deutlich geringeren Durchlassspannung (Vf) der SS 34 Schottkydiode. Dies führt zu geringeren Leistungsverlusten in Form von Wärme, was die Energieeffizienz von Stromversorgungen und anderen Schaltungen erheblich verbessert. Zudem sind Schottkydioden schneller im Schalten, was für Hochfrequenzanwendungen entscheidend ist.
In welchen Arten von Stromversorgungen wird die SS 34 typischerweise eingesetzt?
Die SS 34 eignet sich hervorragend für den Einsatz in Schaltnetzteilen (SMPS), insbesondere als Ausgangsgleichrichter. Sie wird auch häufig in DC/DC-Wandlern, als Verpolungsschutz oder in Netzteilen für Unterhaltungselektronik und industrielle Steuerungen verwendet, wo Effizienz und Zuverlässigkeit im Vordergrund stehen.
Kann die SS 34 auch für nicht-lineare Lasten verwendet werden?
Ja, die SS 34 kann auch für nicht-lineare Lasten verwendet werden. Ihre schnelle Reaktionszeit macht sie zu einer guten Wahl als Freilaufdiode für induktive Lasten wie Relais oder Spulen, wo sie empfindliche Halbleiterbauteile vor Spannungsspitzen schützt.
Wie wichtig ist die Gehäusebauform DO-214AB/SMC für die Anwendung der Diode?
Die DO-214AB/SMC-Bauform ist ein Standard-Oberflächenmontagegehäuse (SMD), das für die automatische Bestückung optimiert ist. Es bietet eine gute Wärmeableitung, was für die Handhabung des Stroms von 3 A wichtig ist, und ermöglicht eine kompakte Bauweise auf der Leiterplatte. Diese Bauform ist für gängige Lötverfahren wie Reflow-Löten gut geeignet.
Welche maximale Betriebstemperatur kann die SS 34 Schottkydiode aushalten?
Die SS 34 Schottkydiode ist für einen Betriebstemperaturbereich von -55 °C bis +150 °C ausgelegt. Dies gewährleistet eine zuverlässige Funktion auch unter extremen Umgebungsbedingungen.
Bietet die SS 34 einen Schutz vor Überspannungen?
Die Diode selbst ist für eine maximale Sperrspannung von 40 V ausgelegt. Sie schützt die nachgeschaltete Schaltung nicht direkt vor externen Überspannungen, die diesen Wert überschreiten, aber sie kann als Teil einer Überspannungsschutzschaltung (z.B. als Freilaufdiode) fungieren, um interne Spannungsspitzen zu managen.
Ist die SS 34 für Hochfrequenzanwendungen geeignet?
Ja, Schottkydioden, einschließlich der SS 34, zeichnen sich durch sehr schnelle Schaltzeiten aus. Dies macht sie ideal für Hochfrequenzanwendungen wie HF-Gleichrichtung, Schaltnetzteile und andere Schaltungen, bei denen schnelle Signalübergänge kritisch sind.
