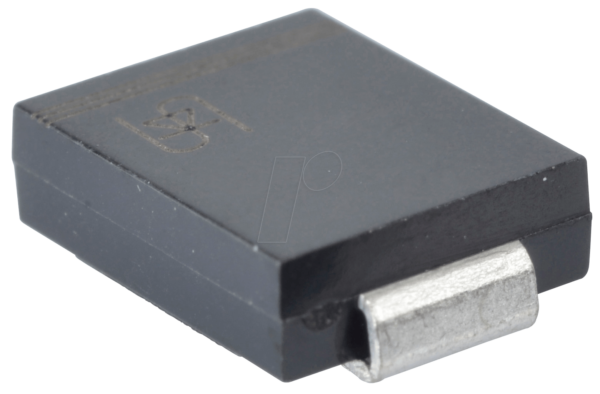

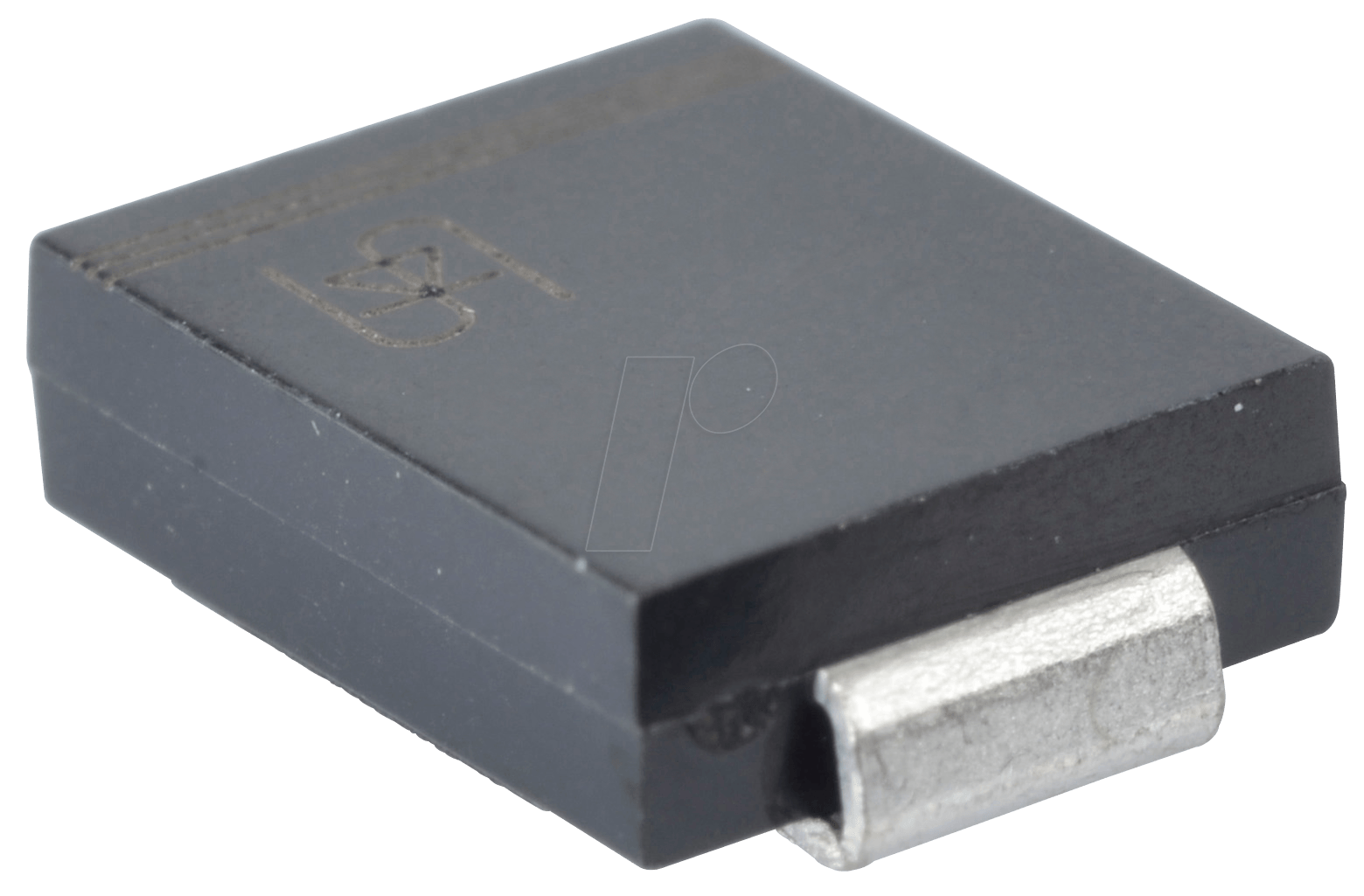

SS 320 – Hochleistungs-Schottkydiode für anspruchsvolle Elektronikanwendungen
Die SS 320 Schottkydiode ist die ideale Lösung für Entwickler und Ingenieure, die eine zuverlässige und effiziente Gleichrichtung von Wechselspannungen in elektronischen Schaltungen benötigen. Sie zeichnet sich durch ihre Fähigkeit aus, hohe Sperrspannungen und Stromstärken mit minimalen Verlusten zu bewältigen, was sie zu einer überlegenen Wahl gegenüber Standard-Siliziumdioden in vielen energieintensiven Anwendungen macht. Ob in Netzteilen, Gleichrichterschaltungen oder als Freilaufdiode – die SS 320 optimiert die Leistung und Effizienz Ihres Systems.
Vorteile der SS 320 Schottkydiode
Die SS 320 Schottkydiode bietet entscheidende technologische Vorteile, die sie von herkömmlichen Bauteilen abheben. Ihre spezielle Schottky-Barriere und die optimierte Halbleiterstruktur ermöglichen:
- Niedrige Durchlassspannung: Ermöglicht eine höhere Effizienz und geringere Wärmeentwicklung, was besonders in energiesparenden Designs von Bedeutung ist.
- Schnelle Schaltzeiten: Wichtig für Hochfrequenzanwendungen und PWM-Steuerungen, wo schnelle Reaktionen unerlässlich sind, um Verluste zu minimieren.
- Hohe Stromtragfähigkeit: Mit 3 A Nennstrom bewältigt die SS 320 auch anspruchsvolle Lasten, was sie für eine breite Palette von Leistungselektronik-Applikationen geeignet macht.
- Robuste Sperrspannungsfestigkeit: 200 V Sperrspannung bieten ausreichend Spielraum für viele industrielle und kommerzielle Anwendungen.
- Kompakte Bauform (DO-214AB/SMC): Ermöglicht eine platzsparende Integration in PCB-Designs, auch bei hoher Leistungsdichte.
- Zuverlässigkeit: Gefertigt nach strengen Qualitätsstandards für eine lange Lebensdauer und konstante Performance.
Technische Spezifikationen und Materialcharakteristika
Die SS 320 Schottkydiode ist ein präzisionsgefertigtes elektronisches Bauteil, das auf den neuesten Erkenntnissen der Halbleitertechnologie basiert. Ihre Leistungsfähigkeit resultiert aus einer sorgfältigen Auswahl von Materialien und einer optimierten Prozessführung.
| Merkmal | Beschreibung |
|---|---|
| Diodentyp | Schottkydiode |
| Maximale Sperrspannung (Vrrm) | 200 V |
| Maximaler Durchlassstrom (If(AV)) | 3 A |
| Gehäuseform | DO-214AB (SMC) |
| Durchlassspannung (Vf) bei 3 A | Typisch < 0.7 V (hersteller- und temperaturabhängig) |
| Maximaler Spitzenstrom (Ifsm) | Sehr hoch, ausgelegt für kurzzeitige Überlasten, spezifische Werte sind im Datenblatt zu entnehmen. |
| Betriebstemperaturbereich | -55 °C bis +150 °C (typisch, genaue Angaben im Datenblatt) |
| Material (Halbleiter-Chip) | Silizium mit optimierter Schottky-Kontaktierung für geringen Spannungsabfall und schnelle Schalteigenschaften. |
| Gehäusematerial | Formpressmasse, flammhemmend nach UL94-V0 Standard, mit exzellenten thermischen und elektrischen Isolationseigenschaften. |
| Anschlusspins | Verzinntes Kupfer oder ähnliche Legierung für gute Lötbarkeit und Korrosionsbeständigkeit. |
Anwendungsgebiete der SS 320 Schottkydiode
Die herausragenden elektrischen Eigenschaften der SS 320 Schottkydiode prädestinieren sie für eine Vielzahl von anspruchsvollen Anwendungen in der modernen Elektronik. Ihre Fähigkeit, hohe Ströme mit niedrigen Verlusten zu verarbeiten, macht sie zu einer bevorzugten Komponente in:
- Schaltnetzteilen (SMPS): Als primäre Gleichrichterdiode oder sekundäre Gleichrichtung zur Erzeugung stabiler Gleichspannungen. Die geringe Durchlassspannung reduziert die Verluste und erhöht die Effizienz, was zu einer besseren Energiebilanz und geringeren Kühlungsanforderungen führt.
- Gleichrichterschaltungen: In Konvertern, Wechselrichtern und DC/DC-Wandlern, wo eine effiziente Umwandlung von AC zu DC mit minimalen Energieverlusten erforderlich ist.
- Freilaufdioden (Flyback Diodes): Zum Schutz von Schaltelementen (z.B. Transistoren, MOSFETs) vor induktiven Spannungsspitzen, die beim Abschalten von Spulen oder Relais entstehen. Die schnelle Schaltzeit ist hierbei entscheidend.
- Verpolungsschutz: Als einfacher und effizienter Schutz gegen falsche Polarität bei der Stromversorgung von Geräten.
- Industrielle Steuerungen und Automatisierungstechnik: In robusten Stromversorgungen, wo Zuverlässigkeit und Effizienz unter schwierigen Umgebungsbedingungen gefordert sind.
- Telekommunikationsinfrastruktur: In Netzteilen für Basisstationen und Server-Racks, wo hohe Verfügbarkeit und Energieeffizienz kritisch sind.
- LED-Treiber und Beleuchtungssysteme: Zur Gleichrichtung in Stromversorgungen für Hochleistungs-LEDs.
Die Wahl der SS 320 bietet einen deutlichen Vorteil gegenüber Standard-Siliziumdioden, insbesondere in Anwendungen, bei denen Wirkungsgrad, Wärmeentwicklung und Schaltgeschwindigkeit im Vordergrund stehen. Die reduzierte Leistungsaufnahme durch die geringere Durchlassspannung kann zu signifikanten Einsparungen bei den Betriebskosten und einer erhöhten Lebensdauer des Gesamtsystems führen.
FAQ – Häufig gestellte Fragen zu SS 320 – Schottkydiode, 200 V, 3 A, DO-214AB/SMC
Was unterscheidet eine Schottkydiode wie die SS 320 von einer herkömmlichen Siliziumdiode?
Der Hauptunterschied liegt in der Konstruktion der p-n-Übergangs. Bei einer Schottkydiode wird anstelle eines Halbleiter-p-n-Übergangs ein Metall-Halbleiter-Übergang verwendet. Dies führt zu einer deutlich geringeren Vorwärtsspannung (Durchlassspannung) und deutlich schnelleren Schaltgeschwindigkeiten im Vergleich zu Standard-Siliziumdioden. Diese Eigenschaften machen die SS 320 effizienter und besser geeignet für Hochfrequenzanwendungen und Anwendungen, bei denen Energieverluste minimiert werden müssen.
Ist die SS 320 für den Einsatz in Netzteilen mit hoher Leistungsdichte geeignet?
Ja, absolut. Die SS 320 ist dank ihrer hohen Stromtragfähigkeit von 3 A, ihrer schnellen Schaltzeiten und ihrer geringen Durchlassspannung ideal für den Einsatz in Schaltnetzteilen mit hoher Leistungsdichte. Die geringen Verluste tragen dazu bei, die Wärmeentwicklung zu reduzieren, was wiederum kleinere Kühlkörper und eine kompaktere Bauweise ermöglicht.
Welche maximalen Umgebungstemperaturen kann die SS 320 verkraften?
Die SS 320 Schottkydiode ist für einen breiten Betriebstemperaturbereich ausgelegt, typischerweise von -55 °C bis +150 °C. Diese robuste Temperaturbeständigkeit gewährleistet zuverlässige Funktion auch unter anspruchsvollen Umgebungsbedingungen, wie sie in industriellen Umgebungen häufig vorkommen.
Wie beeinflusst die niedrige Durchlassspannung der SS 320 die Effizienz von Stromversorgungen?
Eine niedrigere Durchlassspannung bedeutet, dass bei gleichem Strom weniger Energie in Form von Wärme verloren geht. In einer Stromversorgung führt dies direkt zu einem höheren Wirkungsgrad. Das bedeutet, dass mehr Energie von der Quelle in die Last übertragen wird, anstatt als Abwärme verloren zu gehen. Dies ist besonders vorteilhaft bei konstant hoher Last oder in energiesparenden Geräten.
Ist die SS 320 für den Schutz von empfindlichen elektronischen Komponenten vor Überspannung geeignet?
Die SS 320 ist primär als Gleichrichter- und Freilaufdiode konzipiert. Sie kann zwar beim Abschalten von Induktivitäten Spannungsspitzen bedämpfen und so Schaltelemente schützen, ist aber keine primäre Schutzdiode gegen externe Überspannungsereignisse wie z.B. Blitzschläge. Für solchen Schutz werden spezialisierte Überspannungsschutzkomponenten wie Varistoren oder TVS-Dioden eingesetzt.
Was bedeutet die Gehäusebezeichnung DO-214AB (SMC) im Detail?
DO-214AB ist eine standardisierte Gehäusebezeichnung für Oberflächenmontagebauteile (SMD). Die SMC-Bauform (Surface Mount Component) ist relativ kompakt und bietet dennoch eine gute Wärmeableitung und robuste mechanische Eigenschaften. Sie ist für automatische Bestückungsmaschinen optimiert und findet breite Anwendung auf Leiterplatten, wo Platz eine wichtige Rolle spielt.
Worauf sollte bei der Auswahl von Schottkydioden für eine spezifische Anwendung geachtet werden?
Bei der Auswahl einer Schottkydiode, wie der SS 320, sind mehrere Faktoren entscheidend: die maximale Sperrspannung (Vrrm) muss die höchste auftretende Spannung im Betrieb sicher übersteigen, der maximale Durchlassstrom (If(AV)) muss den Spitzenstrom im Dauerbetrieb abdecken, und die Schaltgeschwindigkeit sollte den Anforderungen der Anwendung genügen. Ebenso sind die Durchlassspannung (Vf), der Betriebstemperaturbereich und die Gehäuseform für eine erfolgreiche Implementierung kritisch.
