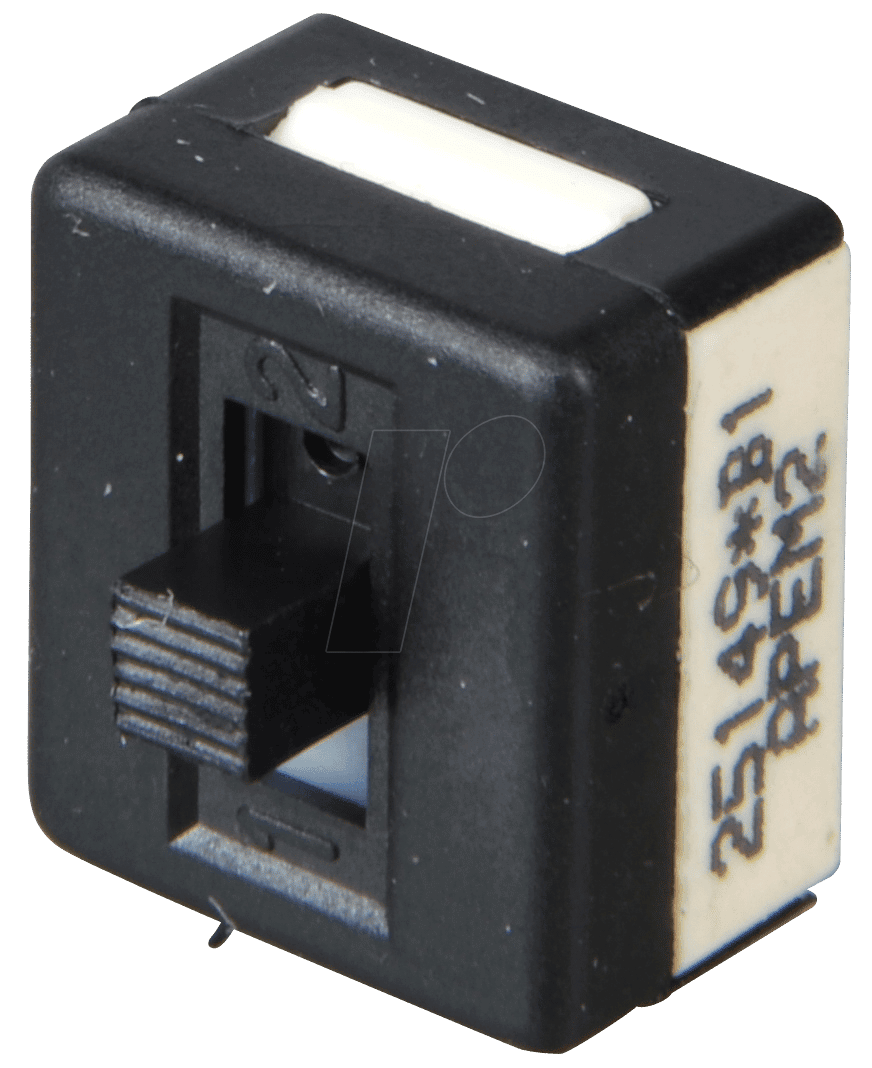

Präzise Schaltfunktionen für Ihre Elektronikprojekte: SS 25149 NH – Der Schiebeschalter für Anspruchsvolle
Sie suchen nach einer zuverlässigen und präzisen Schaltlösung für Ihre elektronischen Geräte oder Entwicklungsboards? Der SS 25149 NH Schiebeschalter mit gerader Bauform und einem Lochmaß (RM) von 2,54 mm bietet Ihnen genau diese Funktionalität. Mit seiner bewährten 2x Ein-Aus-Ein Konfiguration ermöglicht er eine klare und stabile Steuerung von zwei unabhängigen Schaltkreisen, ideal für Ingenieure, Hobbyisten und professionelle Anwender, die Wert auf Qualität und Langlebigkeit legen.
Überragende Leistung und Zuverlässigkeit des SS 25149 NH
Im Vergleich zu einfacheren Schaltern oder alternativen Verbindungsmethoden bietet der SS 25149 NH Schiebeschalter eine Reihe entscheidender Vorteile. Seine robuste Konstruktion gewährleistet eine hohe Schaltspielzahl und Widerstandsfähigkeit gegenüber mechanischer Beanspruchung. Das präzise Rastermaß von 2,54 mm ermöglicht eine einfache und sichere Montage auf Standard-Leiterplatten und Breadboards, was den Entwicklungsaufwand reduziert. Die klare Beschriftung und die eindeutige Schaltstellung (Ein-Aus-Ein) minimieren Fehlerquellen und erhöhen die Betriebssicherheit Ihrer Schaltungen. Dies macht ihn zur überlegenen Wahl für alle Anwendungen, bei denen es auf präzise und zuverlässige Steuerung ankommt.
Konstruktion und Materialgüte
Der SS 25149 NH Schiebeschalter zeichnet sich durch eine sorgfältige Auswahl an Materialien aus, die auf Langlebigkeit und optimale elektrische Leitfähigkeit ausgelegt sind. Der Sockel und das Gehäuse bestehen aus einem hochisolierenden Kunststoffmaterial, das eine hohe Durchschlagsfestigkeit aufweist und somit die Sicherheit in verschiedenen Umgebungen gewährleistet. Die Kontakte sind aus einer legierten Kupferverbindung gefertigt, die für ihre ausgezeichnete elektrische Leitfähigkeit und Korrosionsbeständigkeit bekannt ist. Dies minimiert den Übergangswiderstand und sorgt für eine stabile Signalübertragung über viele Schaltzyklen hinweg. Die geradlinige Bauform (gerade) mit einem Rastermaß von 2,54 mm ist präzise gefertigt, um eine exakte Positionierung auf Platinen zu ermöglichen und eine sichere mechanische Verbindung zu gewährleisten.
Vielseitige Einsatzmöglichkeiten
Die 2x Ein-Aus-Ein Funktionalität des SS 25149 NH Schiebeschalters eröffnet eine breite Palette an Anwendungsmöglichkeiten in der Elektronikentwicklung und im Gerätebau:
- Schaltungssteuerung: Ermöglicht die unabhängige Ein- und Ausschaltung von zwei getrennten Stromkreisen, beispielsweise zur Auswahl verschiedener Betriebsmodi oder zur Deaktivierung von Funktionen.
- Stromversorgungsmanagement: Ideal zur Steuerung von Haupt- und Hilfsstromversorgungen in komplexen Geräten.
- Test- und Diagnosegeräte: Zur schnellen Umschaltung von Messbereichen oder zur Aktivierung/Deaktivierung von Testfunktionen.
- Signalrouting: Zur Wahl zwischen verschiedenen Signalwegen in Audio-, Video- oder Kommunikationssystemen.
- Prototypenentwicklung: Bietet eine einfache und robuste Lösung zur Implementierung von Schaltfunktionen in Prototypen und Entwicklungsboards.
- DIY-Elektronikprojekte: Eine zuverlässige Wahl für anspruchsvolle Heimwerkerprojekte, die eine präzise Steuerung erfordern.
Technische Spezifikationen im Detail
Der SS 25149 NH Schiebeschalter ist präzise gefertigt und erfüllt hohe Qualitätsstandards. Die folgenden technischen Details unterstreichen seine Eignung für professionelle Anwendungen:
| Merkmal | Spezifikation |
|---|---|
| Modellbezeichnung | SS 25149 NH |
| Schaltertyp | Schiebeschalter |
| Schaltfunktion | 2x Ein-Aus-Ein (Zweipolig umschaltend) |
| Montageart | Für Printmontage (Through-Hole) |
| Rastermaß (RM) | 2,54 mm |
| Bauform | Gerade |
| Gehäusematerial | Hochisolierender Kunststoff (thermisch stabil, flammhemmend nach UL94-V0 Standard) |
| Kontaktmaterial | Legiertes Kupfer mit hoher Leitfähigkeit und Korrosionsbeständigkeit |
| Elektrische Lebensdauer | Mindestens 10.000 Schaltspiele unter Nennlast |
| Betriebstemperatur | -25°C bis +70°C |
| Nennspannung | Bis zu 250 VAC / 125 VDC (Anwendungsabhängig, siehe Datenblatt für Details) |
| Nennstrom | Bis zu 0,5 A (Anwendungsabhängig, siehe Datenblatt für Details) |
| Isolationswiderstand | ≥ 100 MΩ bei 500 VDC |
| Kontaktdesign | Sicherer und stabiler Kontakt durch präzise gefederte Kontaktelemente |
| Umweltverträglichkeit | RoHS-konform |
Der Vorteil der 2,54 mm Rastermaß-Konfiguration
Das Standard-Rastermaß von 2,54 mm ist ein Eckpfeiler der modernen Elektronikentwicklung. Es hat sich als universelles Maß für die Lochabstände auf Leiterplatten etabliert, insbesondere bei Steckverbindern, Stiftleisten und eben Schaltern wie dem SS 25149 NH. Diese Standardisierung bietet erhebliche Vorteile:
- Kompatibilität: Ermöglicht die nahtlose Integration in eine Vielzahl von Designs, von einfachen Prototypen mit Breadboards bis hin zu komplexen, mehrlagigen Platinen.
- Vereinfachte Montage: Erleichtert die Bestückung und das Löten, da die Komponenten exakt auf die vorgegebenen Bohrungen passen.
- Reduzierte Designkomplexität: Entwickler müssen sich keine Gedanken über kundenspezifische Lochabstände machen, was den Designprozess beschleunigt.
- Standardisierte Fertigung: Stellt sicher, dass die Produktion Ihrer Geräte mit etablierten Fertigungsprozessen kompatibel ist.
Die gerade Bauform des SS 25149 NH ergänzt diese Vorteile perfekt, indem sie eine unkomplizierte Montage von der Oberseite der Leiterplatte ermöglicht und eine klare, vertikale Ausrichtung des Schalters gewährleistet.
Die 2x Ein-Aus-Ein Schaltfunktion: Klare Logik für Ihre Schaltungen
Die Schaltfunktion 2x Ein-Aus-Ein, auch bekannt als zweipolig umschaltend, ist eine äußerst vielseitige Konfiguration. Sie erlaubt Ihnen, zwei getrennte Schaltkreise unabhängig voneinander zu steuern. Stellen Sie sich vor:
- Ein Schalter betätigt die Hauptstromversorgung Ihres Geräts, während der zweite Schalter eine optionale Zusatzfunktion (z.B. Hintergrundbeleuchtung, Lüfter) steuert.
- Sie können zwei verschiedene Betriebsspannungen auswählen oder eine Funktion aktivieren und gleichzeitig eine andere deaktivieren.
- In Debugging-Szenarien können Sie gezielt bestimmte Komponenten oder Strompfade vom Hauptsystem trennen.
Diese klare Trennung und unabhängige Steuerung minimiert das Risiko von Fehlkonfigurationen und erhöht die Zuverlässigkeit Ihrer Schaltung erheblich.
FAQ – Häufig gestellte Fragen zu SS 25149 NH – Schiebeschalter, gerade, RM2,54 – 2x Ein – Aus – Ein
Was ist der Hauptvorteil des SS 25149 NH Schiebeschalters gegenüber anderen Schaltern?
Der Hauptvorteil des SS 25149 NH liegt in seiner Kombination aus präziser 2x Ein-Aus-Ein Schaltfunktion, robustem Aufbau, hoher Lebensdauer und dem standardisierten 2,54 mm Rastermaß, das eine problemlose Integration in gängige Leiterplattendesigns ermöglicht. Dies gewährleistet zuverlässige Leistung und einfache Handhabung für anspruchsvolle Elektronikprojekte.
Ist der SS 25149 NH Schiebeschalter für den Einsatz in rauen Umgebungen geeignet?
Ja, der SS 25149 NH ist für den Einsatz in einem breiten Temperaturbereich von -25°C bis +70°C ausgelegt. Das Gehäusematerial ist thermisch stabil und flammhemmend, was ihn für viele professionelle Anwendungen geeignet macht. Für extrem feuchte oder staubige Umgebungen sind jedoch zusätzliche Schutzmaßnahmen zu prüfen.
Wie viele Schaltzyklen kann ich vom SS 25149 NH erwarten?
Der SS 25149 NH ist für eine elektrische Lebensdauer von mindestens 10.000 Schaltspielen unter Nennlast spezifiziert. Dies garantiert eine hohe Zuverlässigkeit und Langlebigkeit auch bei häufiger Benutzung.
Kann ich den SS 25149 NH Schiebeschalter auf einem Breadboard verwenden?
Ja, das 2,54 mm Rastermaß ist ein Standardmaß, das perfekt mit den meisten Breadboards und Steckplatinen kompatibel ist. Dies macht ihn zu einer idealen Wahl für Prototypenentwicklung und schnelles Testen.
Welche Spannungen und Ströme kann der SS 25149 NH Schiebeschalter schalten?
Die Nennspannung liegt typischerweise bei bis zu 250 VAC / 125 VDC und der Nennstrom bei bis zu 0,5 A. Für genaue Werte unter spezifischen Bedingungen oder zur Prüfung der Belastungsgrenzen sollten immer die detaillierten Produktdatenblätter konsultiert werden.
Ist der SS 25149 NH Schiebeschalter RoHS-konform?
Ja, der SS 25149 NH Schiebeschalter erfüllt die Anforderungen der RoHS-Richtlinie (Restriction of Hazardous Substances), was bedeutet, dass er keine schädlichen oder beschränkten Substanzen in bedenklichen Mengen enthält und somit umweltfreundlicher ist.
Welche Vorteile bietet die gerade Bauform des Schiebeschalters?
Die gerade Bauform ermöglicht eine einfache Montage von der Oberseite einer Leiterplatte. Sie bietet eine klare vertikale Ausrichtung, die für viele Anwendungen ästhetisch und funktional vorteilhaft ist und eine direkte Betätigung des Schalters erleichtert.
