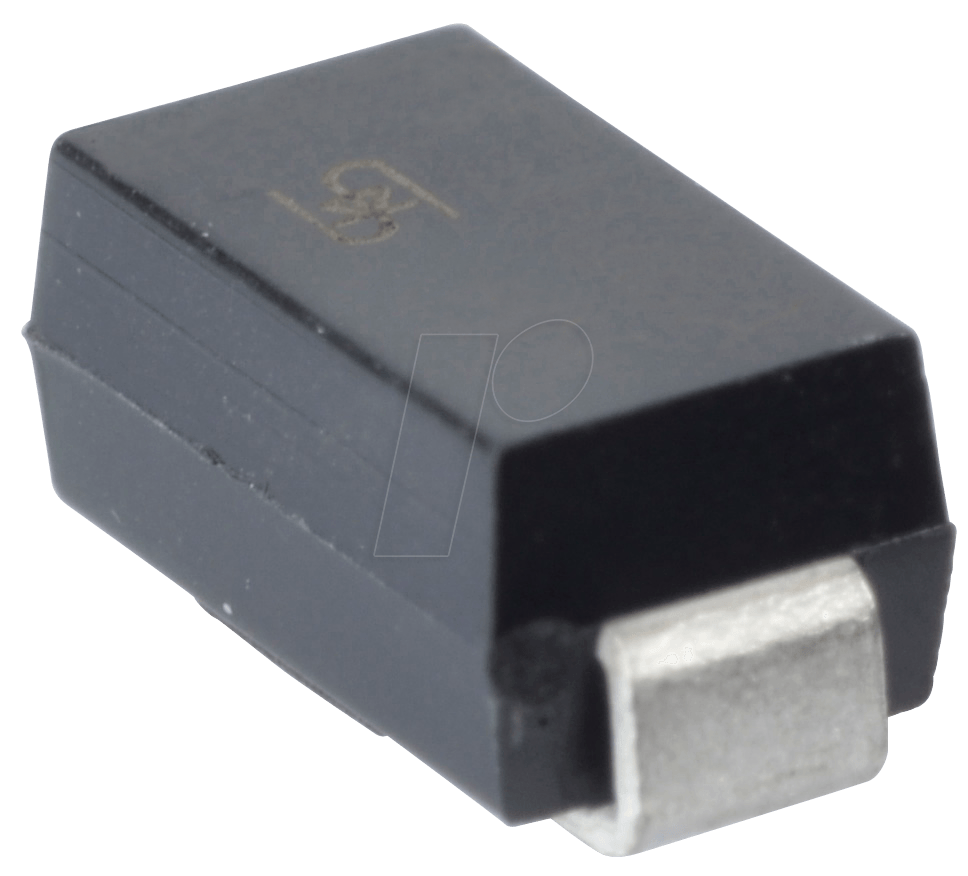

Die SS 16M Schottkydiode: Effiziente Gleichrichtung für anspruchsvolle Elektronikanwendungen
Benötigen Sie eine zuverlässige Lösung zur effizienten Gleichrichtung in Ihren elektronischen Schaltungen, insbesondere wenn es um niedrige Spannungsabfälle und schnelle Schaltzeiten geht? Die SS 16M Schottkydiode mit einer Sperrspannung von 60 V und einem maximalen Gleichstrom von 1 A im kompakten DO-214AC/SMA-Gehäuse ist die ideale Komponente für Ingenieure und Entwickler, die Präzision und Leistung in ihren Designs maximieren möchten. Sie bietet gegenüber herkömmlichen p-n-Übergangsdioden signifikante Vorteile, insbesondere bei der Reduzierung von Energieverlusten und der Verbesserung der Systemeffizienz.
Überlegene Leistung und Effizienz dank Schottky-Prinzip
Die SS 16M Schottkydiode repräsentiert eine fortschrittliche Halbleitertechnologie, die auf dem Prinzip des Metall-Halbleiter-Kontakts basiert, anstatt auf einem p-n-Übergang wie bei Standard-Siliziumdioden. Dies resultiert in einem deutlich geringeren Durchlassspannungsabfall (VF). Für Sie bedeutet dies messbare Energieeinsparungen und eine reduzierte Wärmeentwicklung in Ihren Schaltungen. Gerade in empfindlichen Anwendungen wie der Stromversorgung von Mikrocontrollern, Low-Power-Designs oder schnellen Gleichrichterschaltungen bietet die SS 16M eine spürbare Leistungssteigerung und eine erhöhte Zuverlässigkeit.
Anwendungsgebiete und Vorteile der SS 16M Schottkydiode
Die SS 16M Schottkydiode ist aufgrund ihrer herausragenden Eigenschaften eine ausgezeichnete Wahl für eine Vielzahl von elektronischen Anwendungen. Ihre hohe Schaltgeschwindigkeit und der niedrige Spannungsabfall machen sie besonders geeignet für:
- Schaltnetzteile (SMPS): Als Gleichrichter im Ausgangsbereich von Schaltnetzteilen minimiert die SS 16M Verluste und erhöht die Effizienz, was zu kompakteren und energieeffizienteren Netzteilen führt.
- Verpolungsschutz: Der geringe Spannungsabfall erlaubt den Einsatz als Verpolungsschutzschaltung, ohne signifikante Spannungseinbußen für die nachfolgende Schaltung zu verursachen.
- RF-Schaltungen: Ihre schnelle Schaltzeit macht sie auch für Hochfrequenzanwendungen attraktiv, wo herkömmliche Dioden aufgrund ihrer Speicherladungen zu langsam wären.
- Batterieladegeräte: In Batterieladegeräten sorgt die SS 16M für eine effiziente Ladung, indem sie Rückstromverluste minimiert und die Ladezeit optimiert.
- Freilaufdioden: In Kombination mit Induktivitäten, wie z.B. in Relaisspulen oder Motortreibern, fungiert sie als effiziente Freilaufdiode, die Spannungsspitzen effektiv kompensiert und die Lebensdauer der schaltenden Elemente verlängert.
- Niedervolt-Anwendungen: Für Systeme, die mit geringen Betriebsspannungen arbeiten, ist der niedrige Spannungsabfall der SS 16M essentiell, um die Systemspannung so hoch wie möglich zu halten und die Leistung zu maximieren.
Technische Spezifikationen und Materialqualität
Die SS 16M Schottkydiode zeichnet sich durch ihre präzise Fertigung und die Verwendung hochwertiger Halbleitermaterialien aus. Die spezifische Dotierung und die Konstruktion des Schottky-Kontakts sind entscheidend für die exzellente Performance. Das DO-214AC/SMA-Gehäuse bietet zudem eine gute thermische Anbindung und mechanische Robustheit, was eine zuverlässige Integration in Ihre Leiterplatten ermöglicht.
Produktdetails im Überblick
| Merkmal | Spezifikation |
|---|---|
| Typ | Schottkydiode |
| Modell | SS 16M |
| Maximale Sperrspannung (VRRM) | 60 V |
| Maximaler Gleichstrom (IF(AV)) | 1 A |
| Gehäusebauform | DO-214AC / SMA |
| Typischer Durchlassspannungsabfall (VF bei 1 A) | Bis zu 0.5 V (Herstellerabhängig, optimiert für geringen Verlust) |
| Maximale Spitzensperrstrom (IR bei VRRM) | Typischerweise im Mikroampere-Bereich (geringer Leckstrom) |
| Betriebstemperaturbereich | -55 °C bis +150 °C (typisch für diese Bauteilklasse) |
| Materialien | Hochreines Siliziumsubstrat, spezifische Metalllegierungen für den Schottky-Kontakt, robustes Kunststoffgehäuse für thermische und elektrische Isolation. |
| Schaltgeschwindigkeit | Sehr schnell, limitiert durch die Kapazität des Sperrschichtbereichs, aber deutlich schneller als Standard-PN-Dioden. |
Häufig gestellte Fragen zu SS 16M – Schottkydiode, 60 V, 1 A, DO-214AC/SMA
Was ist der Hauptvorteil einer Schottkydiode gegenüber einer Standard-Siliziumdiode?
Der signifikanteste Vorteil einer Schottkydiode wie der SS 16M liegt in ihrem deutlich geringeren Durchlassspannungsabfall. Dies führt zu reduzierten Energieverlusten und einer verbesserten Gesamteffizienz der Schaltung, was insbesondere in stromsparenden und leistungskritischen Anwendungen von großer Bedeutung ist.
In welchen spezifischen Anwendungen ist die SS 16M besonders empfehlenswert?
Die SS 16M ist ideal für den Einsatz in Schaltnetzteilen, als Verpolungsschutz, in RF-Schaltungen, als Freilaufdiode sowie in allen Niedervolt-Anwendungen, bei denen die Minimierung von Spannungsverlusten und die Maximierung der Effizienz im Vordergrund stehen.
Ist die SS 16M für Hochfrequenzanwendungen geeignet?
Ja, aufgrund ihrer sehr schnellen Schaltzeiten, die durch das Fehlen von minority carrier storage charge bedingt sind, eignet sich die SS 16M auch hervorragend für Hochfrequenzanwendungen, bei denen herkömmliche Dioden aufgrund ihrer Trägheit an ihre Grenzen stoßen würden.
Welche Auswirkungen hat der niedrige Spannungsabfall auf die Wärmeentwicklung?
Ein niedrigerer Durchlassspannungsabfall (VF) bedeutet, dass weniger Leistung in Form von Wärme dissipiert wird (Leistung = Spannung x Strom). Die SS 16M reduziert somit die Wärmeentwicklung in Ihrer Schaltung, was zu einer längeren Lebensdauer der Komponenten und potenziell kleineren Kühlkörpern führen kann.
Was bedeutet die Angabe DO-214AC/SMA für das Gehäuse?
DO-214AC ist die offizielle JEDEC-Bezeichnung für das SMA-Gehäuse. Dieses kompakte Oberflächenmontagegehäuse (SMD) ist weit verbreitet und bietet gute thermische Eigenschaften sowie eine einfache Integration auf Leiterplatten durch Lötprozesse.
Welche Belastbarkeit bietet die SS 16M hinsichtlich Strom und Spannung?
Die SS 16M ist für einen maximalen Gleichstrom von 1 Ampere ausgelegt und verträgt eine maximale Sperrspannung von 60 Volt. Diese Spezifikationen machen sie robust genug für eine Vielzahl von Standardanwendungen, bei denen diese Werte nicht überschritten werden.
Kann die SS 16M als Ersatz für Standard-Gleichrichterdioden verwendet werden?
In vielen Fällen ja, insbesondere wenn die Anforderungen an Effizienz, Schaltgeschwindigkeit und Spannungsabfall höher sind als bei Standard-PN-Dioden. Es ist jedoch stets ratsam, die spezifischen Anforderungen Ihrer Schaltung zu prüfen, um sicherzustellen, dass alle Parameter (insbesondere Spannungsfestigkeit und Strombelastbarkeit) erfüllt werden.
