SS 110 – Die Hochleistungs-Schottkydiode für anspruchsvolle Elektronikanwendungen
Die SS 110 Schottkydiode ist die ideale Lösung für Entwickler und Techniker, die eine zuverlässige und effiziente Gleichrichtung in ihren Schaltungen benötigen. Insbesondere dort, wo schnelle Schaltzeiten, niedrige Spannungsabfälle und hohe Sperrspannungen gefordert sind, übertrifft diese Komponente Standard-Siliziumdioden und bietet eine überlegene Performance. Für Projekte im Bereich der Leistungselektronik, Schaltnetzteile, Entkopplungsanwendungen und HF-Schaltungen ist die SS 110 die erste Wahl.
Warum die SS 110 Schottkydiode die überlegene Wahl ist
Im Gegensatz zu herkömmlichen PN-Übergangsdioden nutzt die SS 110 Schottkydiode einen Metall-Halbleiter-Übergang. Dieses Design bedingt einen deutlich geringeren Vorwärtsspannungsabfall (Vf). Das bedeutet, dass bei gleichem Strom weniger Leistung als Wärme verloren geht, was zu einer gesteigerten Energieeffizienz und geringeren thermischen Belastungen der Schaltung führt. Die kurze Schaltzeit (Turn-on und Turn-off) minimiert Rückstromverluste und ermöglicht den Einsatz in hochfrequenten Schaltungen, wo Standarddioden an ihre Grenzen stoßen. Die hohe Sperrspannung von 100 V und der Dauerstrom von 1 A decken eine breite Palette an typischen Anwendungen ab und bieten ausreichend Reserve für anspruchsvolle Designs.
Anwendungsgebiete der SS 110 Schottkydiode
Die Vielseitigkeit der SS 110 Schottkydiode eröffnet eine Fülle von Einsatzmöglichkeiten in der modernen Elektronikentwicklung. Ihre Fähigkeit, mit geringen Verlusten zu arbeiten und schnell zu schalten, macht sie zu einer unverzichtbaren Komponente in folgenden Bereichen:
- Schaltnetzteile (SMPS): Als Ausgangsgleichrichter oder Rückwärtsstromdiode optimiert die SS 110 die Effizienz und reduziert die Wärmeentwicklung von Netzteilen, was zu kompakteren und leistungsfähigeren Geräten führt.
- Energieversorgung und Ladegeräte: In DC-DC-Wandlern und Ladeelektroniken sorgt die niedrige Durchlassspannung für eine effiziente Energieübertragung und minimiert Verluste, was die Akkulaufzeit oder die Leistung des Systems verbessert.
- Entkopplungs- und Freilaufschaltungen: Die schnelle Reaktionszeit der Schottkydiode eignet sich hervorragend zur Unterdrückung von Spannungsspitzen und zur Ableitung von Rückinduktionsspannungen in induktiven Lasten, wie z.B. Relais oder Motoren.
- HF-Schaltungen (Radiofrequenz): In Anwendungen wie Mischern, Detektoren oder für die Demodulation von HF-Signalen spielt die geringe Kapazität und die schnelle Schaltzeit der SS 110 eine entscheidende Rolle für die Signalintegrität und Leistungsfähigkeit.
- Verpolungsschutz: Die SS 110 kann einfach in Reihenschaltung eingesetzt werden, um empfindliche Schaltungsteile vor versehentlicher Verpolung zu schützen, wobei der geringe Spannungsabfall den Systemverlust minimiert.
- Pulsweitenmodulation (PWM): In PWM-Reglern trägt die schnelle Schaltcharakteristik der Schottkydiode zur Präzision und Effizienz der Pulssteuerung bei.
Herausragende Leistungsmerkmale und technische Spezifikationen
Die SS 110 Schottkydiode zeichnet sich durch eine Kombination von Merkmalen aus, die sie für professionelle Anwendungen prädestinieren. Die spezifizierten Werte sind nicht nur Zahlen, sondern Indikatoren für eine zuverlässige und effiziente Performance:
| Merkmal | Spezifikation |
|---|---|
| Diodentyp | Schottkydiode |
| Maximale Sperrspannung (Vrrm) | 100 V |
| Maximaler mittlerer Durchlassstrom (Io) | 1 A |
| Typischer Durchlassspannungsabfall (Vf) bei 1 A | ca. 0.5 V (variiert geringfügig je nach Hersteller und exakter Messung, aber signifikant niedriger als Standard-Siliziumdioden) |
| Maximale Sperrstrom (Ir) bei Vrrm | Sehr gering (typischerweise im µA-Bereich), was auf eine hohe Sperrwirkung hinweist. Dies minimiert Leckströme und erhöht die Effizienz. |

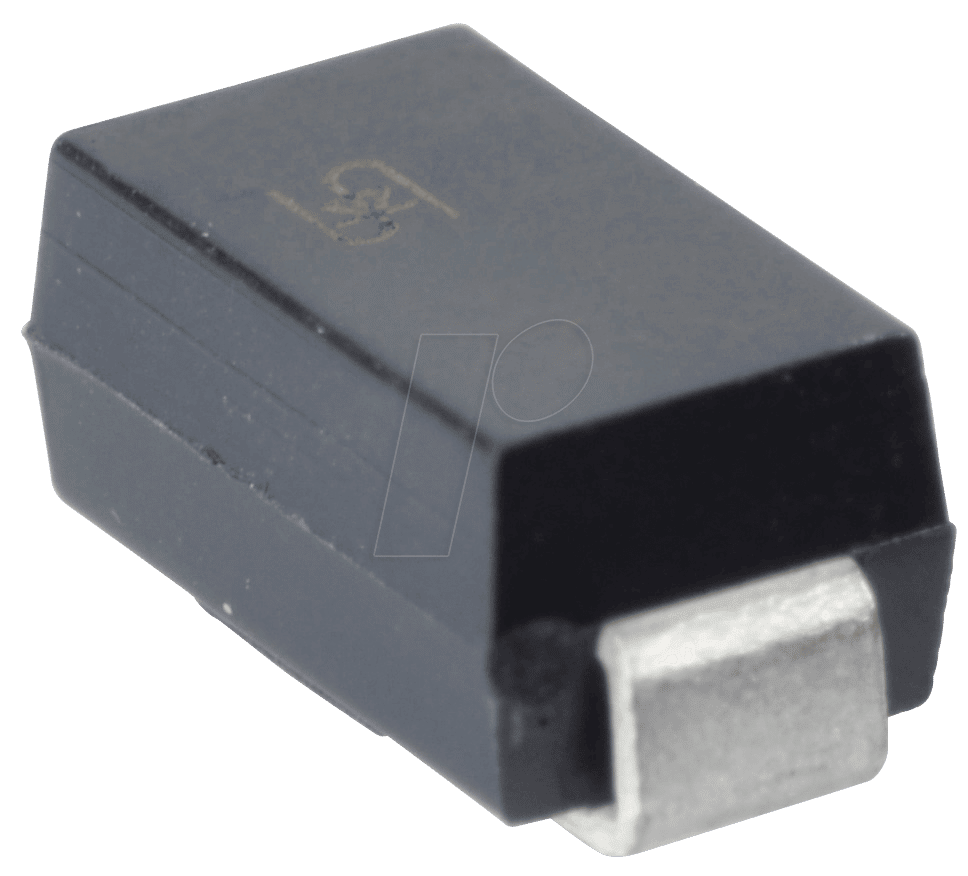

| Gehäuseform | DO-214AC / SMA (Surface Mount Device) |
| Betriebstemperaturbereich | Breiter Bereich, typischerweise -55 °C bis +150 °C, für Zuverlässigkeit unter verschiedenen Umgebungsbedingungen |
| Schaltgeschwindigkeit | Sehr schnell (geringe Recovery-Zeit), essentiell für Hochfrequenzanwendungen und zur Reduzierung von Schaltverlusten. |
Vorteile der DO-214AC/SMA-Bauform
Das DO-214AC-Gehäuse, auch bekannt als SMA (Surface Mount Assembly), bietet eine Reihe von Vorteilen für moderne Leiterplattendesigns:
- Kompakte Größe: Diese Bauform ermöglicht eine hohe Packungsdichte auf der Leiterplatte, was für platzbeschränkte Designs wie mobile Geräte, IoT-Module oder kompakte Netzteile unerlässlich ist.
- Oberflächenmontage (SMD): Die SS 110 ist für die automatische Bestückung auf Leiterplatten konzipiert, was die Produktionskosten senkt und die Effizienz in der Serienfertigung erhöht.
- Gute thermische Eigenschaften: Trotz der geringen Größe bietet das SMA-Gehäuse eine ausreichende Wärmeableitung, insbesondere in Verbindung mit einer guten Leiterplattenlayout-Praxis, um die spezifizierten Strombelastungen sicher zu handhaben.
- Robustheit: Die Bauform ist robust gegenüber mechanischen Belastungen und Vibrationen, was die Zuverlässigkeit in anspruchsvollen Umgebungen erhöht.
FAQ – Häufig gestellte Fragen zu SS 110 – Schottkydiode, 100 V, 1 A, DO-214AC/SMA
Was ist der Hauptvorteil einer Schottkydiode gegenüber einer Standard-Siliziumdiode?
Der Hauptvorteil einer Schottkydiode, wie der SS 110, ist ihr signifikant niedrigerer Durchlassspannungsabfall (Vf). Dies führt zu geringeren Leistungsverlusten in Form von Wärme, was die Energieeffizienz von Schaltungen erhöht und weniger Kühlungsaufwand erfordert. Zudem bieten Schottkydioden in der Regel schnellere Schaltzeiten.
Für welche Art von Stromversorgungen ist die SS 110 besonders geeignet?
Die SS 110 ist ideal für Schaltnetzteile (SMPS) und DC-DC-Wandler. Ihre hohe Effizienz durch den niedrigen Spannungsabfall und die schnelle Schaltzeit sind entscheidend für die Optimierung der Leistung und die Reduzierung der Wärmeentwicklung in diesen Anwendungen.
Kann die SS 110 in Hochfrequenzanwendungen eingesetzt werden?
Ja, die SS 110 eignet sich sehr gut für Hochfrequenzanwendungen. Ihre sehr kurze Erholzeit und geringe Kapazität minimieren Verluste und Verzerrungen bei hohen Frequenzen, was sie zu einer ausgezeichneten Wahl für HF-Schaltungen wie Mischer oder Demodulatoren macht.
Was bedeutet die Angabe „100 V“ und „1 A“ für die SS 110?
„100 V“ gibt die maximale Sperrspannung an, bis zu der die Diode zuverlässig gesperrt, also keinen Strom durchlässt, ohne beschädigt zu werden. „1 A“ bezeichnet den maximalen Dauerstrom (Durchlassstrom), der in Flussrichtung sicher durch die Diode fließen kann.
Wie wichtig ist die Gehäuseform DO-214AC/SMA für die Anwendung?
Die DO-214AC/SMA-Bauform ist ein Standard für Oberflächenmontage (SMD). Sie ermöglicht eine hohe Bestückungsdichte auf Leiterplatten, ist kostengünstig in der automatischen Fertigung und bietet eine gute Wärmeableitung für die spezifizierten Stromwerte, was sie für moderne, kompakte elektronische Geräte prädestiniert.
Welche Art von Problemen kann eine Schottkydiode wie die SS 110 in einer Schaltung verhindern oder lösen?
Die SS 110 kann Probleme wie ineffiziente Energieübertragung, übermäßige Wärmeentwicklung, langsame Reaktionszeiten in digitalen Schaltungen und Verluste in Hochfrequenzanwendungen verhindern oder lösen. Sie ist besonders nützlich zum Schutz vor Verpolung, zur Entkopplung von Spannungsspitzen und zur effizienten Gleichrichtung von Wechselspannungen.
Gibt es Besonderheiten bei der Montage der SS 110 auf einer Leiterplatte zu beachten?
Da es sich um eine SMD-Komponente handelt, sind die üblichen Verfahren für die Oberflächenmontage zu befolgen. Eine ausreichende Wärmeableitung durch eine geeignete Leiterbahngestaltung und Lötflächen ist wichtig, um die spezifizierten Strombelastungen sicher zu handhaben. Die Polarität der Diode muss, wie bei jeder Diode, korrekt beachtet werden.
