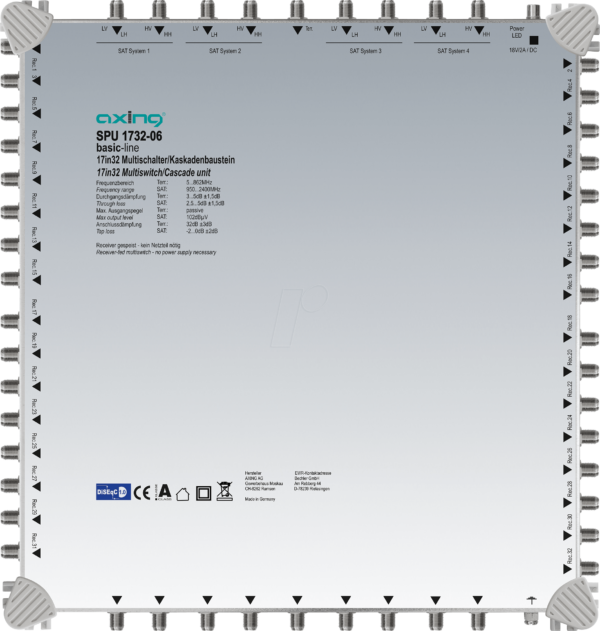

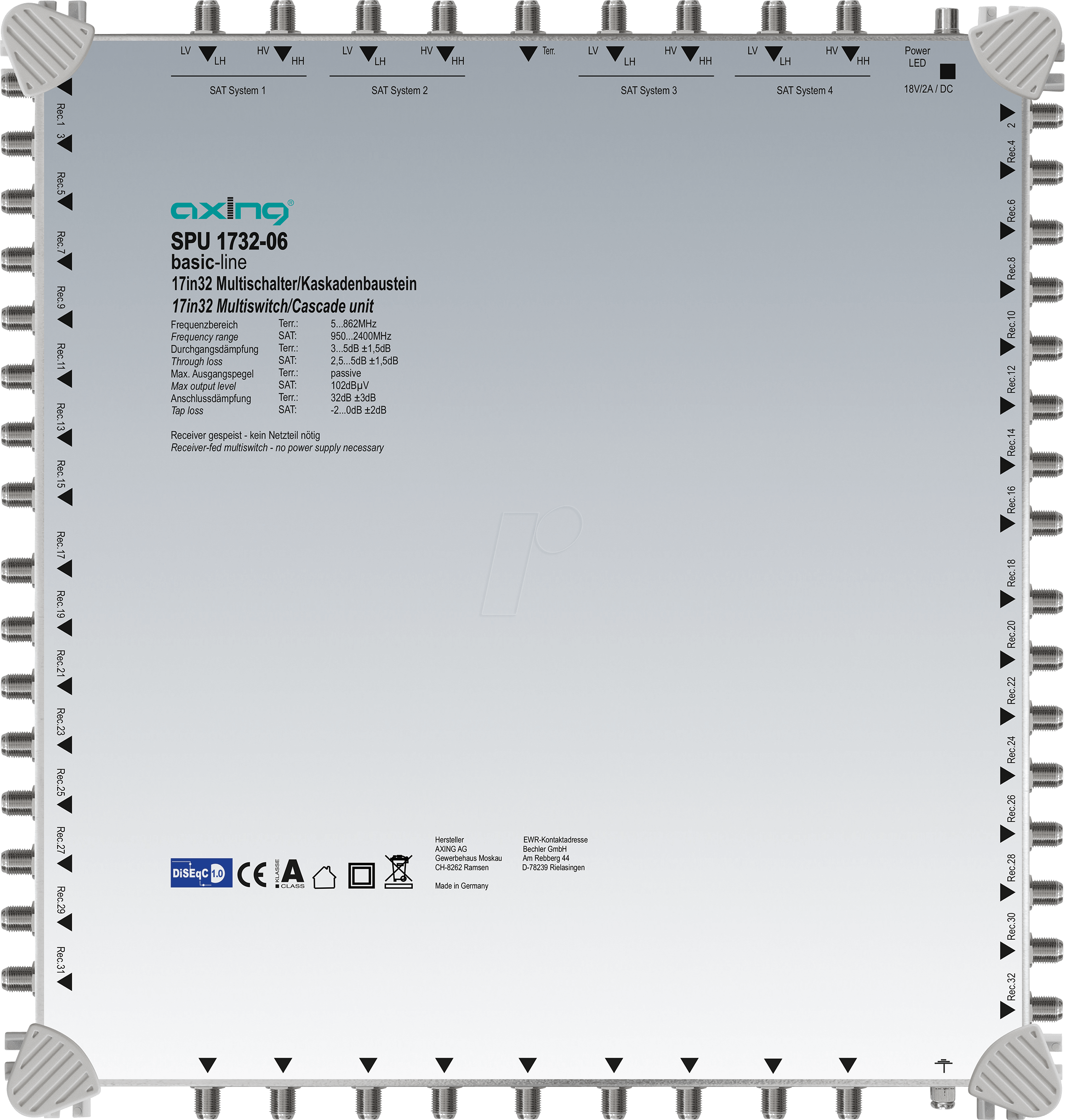

Optimale Signalverteilung für anspruchsvolle Satellitenanlagen: Der SPU 1732-06 Multischalter
Sie planen eine komplexe Satellitenempfangsanlage oder möchten Ihre bestehende Infrastruktur erweitern? Der SPU 1732-06 Multischalter, ein Kaskadebaustein der basic-line Serie, ist die intelligente Lösung, um bis zu 17 Eingänge auf 32 Ausgänge zu verteilen. Dieses Gerät adressiert insbesondere Installateure, Systemintegratoren und anspruchsvolle Heimnutzer, die eine zuverlässige und skalierbare Signalaufteilung für mehrere Endgeräte benötigen, ohne Kompromisse bei der Signalqualität einzugehen. Er löst das Problem der unzureichenden Anschlussmöglichkeiten und der Signal degradation bei komplexen Verteilsystemen.
Leistungsstark und Skalierbar: Die Kernkompetenz des SPU 1732-06
Der SPU 1732-06 zeichnet sich durch seine Fähigkeit aus, eine hohe Anzahl von Eingängen (17) auf eine noch höhere Anzahl von Ausgängen (32) zu verteilen. Dies wird durch seine Kaskadierbarkeit erreicht, was bedeutet, dass mehrere dieser Multischalter miteinander verbunden werden können, um die Anzahl der nutzbaren Ausgänge nahezu unbegrenzt zu erweitern. Die basic-line steht für eine bewährte und zuverlässige Technologie, die sich durch Langlebigkeit und exzellente Performance auszeichnet. Im Gegensatz zu einfachen Splittern, die das Signal aufteilen und schwächen, regeneriert und verteilt der Multischalter das Signal aktiv, sodass auch am letzten Receiver in der Kette einwandfreier Empfang gewährleistet ist.
Hervorragende Empfangsqualität und Signalintegrität
Die Qualität des Signals ist entscheidend für ein störungsfreies Fernseherlebnis. Der SPU 1732-06 ist darauf ausgelegt, die Signalintegrität über die gesamte Verteilungskette hinweg zu bewahren. Durch den Einsatz von hochwertigen Bauteilen und einer optimierten Schaltungstechnik minimiert dieser Multischalter Signalverluste und Rauschpegel. Dies garantiert auch bei längeren Kabelwegen und der Verteilung auf viele Endgeräte eine exzellente Bild- und Tonqualität. Die integrierte Entkopplung zwischen den Ausgängen verhindert gegenseitige Beeinflussungen, sodass die Unabhängigkeit jedes einzelnen Receivers jederzeit gewährleistet ist.
Flexibilität durch Kaskadierbarkeit
Einer der herausragenden Vorteile des SPU 1732-06 ist seine Kaskadierbarkeit. Die basic-line Serie ermöglicht es, mehrere Multischalter einfach miteinander zu verbinden. Dies eröffnet immense Möglichkeiten für die Erweiterung von Satellitenanlagen. Ob für Mehrfamilienhäuser, Hotels oder große Wohnanlagen – mit dem SPU 1732-06 können Sie Ihre Anlage schrittweise und bedarfsgerecht ausbauen, ohne die bestehende Infrastruktur komplett ersetzen zu müssen. Jeder Kaskadenschritt behält die volle Funktionalität und Signalqualität bei, was diesen Multischalter zu einer zukunftssicheren Investition macht.
Einsatzbereiche und Anwendungsfälle
Der SPU 1732-06 ist die ideale Wahl für eine Vielzahl von Szenarien:
- Installation in Mehrfamilienhäusern: Ermöglicht die unabhängige Versorgung zahlreicher Wohneinheiten mit Satellitensignalen.
- Erweiterung von gewerblichen Anlagen: Perfekt für Hotels, Pensionen oder Bürogebäude, die mehrere Fernseher oder Empfangsgeräte mit Satellitenfernsehen versorgen müssen.
- Komplexe Heimkino-Systeme: Ideal für Anwender, die mehrere Fernseher, Receiver, Mediaplayer oder Aufnahmegeräte mit verschiedenen Satellitenpositionen versorgen möchten.
- Nachrüstung bestehender Anlagen: Ermöglicht eine kosteneffiziente Aufwertung älterer Satellitenanlagen, um den Anschlussbedarf zu decken.
- Professionelle Satelliteninstallation: Bietet Installateuren die notwendige Flexibilität und Zuverlässigkeit für anspruchsvolle Projekte.
Technische Merkmale und Verarbeitungsqualität
Der SPU 1732-06 besticht durch seine robuste Bauweise und die Verwendung hochwertiger elektronischer Komponenten. Die soliden Anschlüsse gewährleisten eine sichere und langlebige Verbindung. Die kompakte Bauform ermöglicht eine unauffällige Montage, beispielsweise in einem Verteilerkasten oder an der Wand. Die Energieeffizienz des Gerätes trägt zu einem niedrigen Stromverbrauch bei, was besonders bei einer Dauerinstallation von Vorteil ist. Die ausgeklügelte interne Elektronik sorgt für eine gleichmäßige Signalverteilung über alle Ausgänge.
Produkt-Eigenschaften im Überblick
| Merkmal | Spezifikation |
|---|---|
| Modellbezeichnung | SPU 1732-06 |
| Typ | Kaskadierbarer Multischalter |
| Eingänge | 17 (z.B. 4x LNB-Eingänge, 8x terrestrische Eingänge, 4x DVB-C/T/T2 Eingänge, 1x Netzteil-Eingang/Überwachungsfunktion) |
| Ausgänge | 32 (für Receiver/TVs) |
| Frequenzbereich | Satellit: 950 – 2400 MHz, Terrestrisch/Kabel: 47 – 862 MHz |
| Dämpfung (Satellit) | Sehr gering (typisch < 1 dB über nutzbaren Frequenzbereich) |
| Entkopplung (Ausgang-Ausgang) | Hohe Entkopplung zur Vermeidung von Interferenzen (> 25 dB) |
| Spannungsversorgung | Externes Netzteil (im Lieferumfang oder separat erhältlich, je nach Konfiguration) |
| Kaskadierbarkeit | Ja, mit kompatiblen Kaskadebausteinen |
| Gehäusematerial | Robustes Metallgehäuse für optimale Abschirmung und Langlebigkeit |
| Anschlusstyp | F-Anschlüsse (hochwertig und gut zugänglich) |
| Stromverbrauch | Optimiert für geringen Energiebedarf im Betrieb |
| Anwendungsbereich | Privatinstallationen, Mehrfamilienhäuser, Gewerbe, Hotels |
| Zertifizierungen | CE-Konformität, ggf. weitere regionale Prüfzeichen (abhängig vom Hersteller) |
Technische Details und Kompatibilität
Der SPU 1732-06 Multischalter ist für den Empfang von digitalen Satellitenübertragungen (DVB-S/S2) sowie terrestrischen und Kabelfernsehen (DVB-T/T2/C) ausgelegt. Die Unterstützung eines breiten Frequenzspektrums, von 950 MHz bis 2400 MHz für Satellitensignale und 47 MHz bis 862 MHz für terrestrische und Kabelsignale, macht ihn äußerst vielseitig. Die Anzahl der Eingänge von 17 lässt Spielraum für verschiedene Signalquellen. Dies kann beinhalten: bis zu vier LNBs (z.B. für Astra, Hotbird, Eutelsat), zusätzliche Eingänge für terrestrische Antennen oder Kabelfernsehen und möglicherweise ein Eingang für die Stromversorgung oder Überwachungsfunktionen. Die 32 Ausgänge sind ausreichend für die Versorgung einer größeren Anzahl von Receivern, Smart-TVs mit integriertem Tuner oder anderen Satellitenempfangsgeräten.
Die Kaskadierbarkeit des SPU 1732-06 ist ein entscheidendes Merkmal. Dies ermöglicht die schrittweise Erweiterung der Anlage. Sie können beispielsweise einen ersten Multischalter mit 17 Eingängen und 32 Ausgängen verwenden und dann einen weiteren Kaskadebaustein anschließen, um die Anzahl der Ausgänge auf 64 zu verdoppeln. Dieser Prozess lässt sich theoretisch beliebig oft wiederholen, solange die Signalpegel aufrechterhalten werden können. Die Eingänge für die Kaskadierung sind speziell dafür ausgelegt, die Signale vom vorherigen Multischalter unverfälscht zu empfangen und weiterzuleiten.
Die Auswahl der richtigen LNBs ist für die Funktion des Multischalters essenziell. Quad-LNBs oder Quattro-LNBs, die die vier Polarisationsebenen (horizontal/vertikal, high/low band) liefern, sind hierfür ideal. Terrestrische und Kabel-Eingänge ermöglichen die Kombination verschiedener Empfangswege in einer einzigen Hausverkabelung, was die Flexibilität für den Endnutzer erheblich erhöht.
FAQ – Häufig gestellte Fragen zu SPU 1732-06 – Multischalter, 17 in 32, Kaskadebaustein, basic-line
Was genau ist ein Multischalter und wofür benötige ich ihn?
Ein Multischalter ist eine zentrale Komponente in einer Satellitenempfangsanlage, die es ermöglicht, Signale von mehreren Satellitenpositionen und/oder anderen Signalquellen (wie terrestrisches Fernsehen oder Kabelfernsehen) auf eine größere Anzahl von Ausgängen zu verteilen. Er ist notwendig, wenn Sie mehr Receiver oder Fernseher versorgen möchten, als die Ausgänge eines einzelnen LNBs zulassen, oder wenn Sie verschiedene Signalquellen auf einer einheitlichen Verkabelung nutzen möchten.
Ist der SPU 1732-06 für den Empfang von UHD/4K-Sendern geeignet?
Ja, der SPU 1732-06 ist für den Empfang von hochauflösenden Sendern, einschließlich UHD/4K, konzipiert. Die grundlegende Funktion des Multischalters betrifft die Signalverteilung. Die Qualität der empfangenen Programme hängt letztlich von den angeschlossenen LNBs, der Antenne und der Qualität der Receiver ab. Die Signalintegrität des Multischalters sorgt dafür, dass auch hochauflösende Signale ohne wesentliche Verluste weitergeleitet werden.
Wie viele Satellitenpositionen kann ich mit diesem Multischalter empfangen?
Der SPU 1732-06 verfügt über 17 Eingänge. Typischerweise werden für den Satellitenempfang 4 LNB-Ausgänge (für die vier Polarisationen) benötigt. Die verbleibenden Eingänge können für weitere Satellitenpositionen (über Unicable/SCR-LNBs oder durch die Kaskadierung von weiteren Multiswitch-Vorläufern) oder für terrestrische/Kabel-Signalquellen genutzt werden. Mit den 17 Eingängen ist eine flexible Konfiguration möglich, die den Empfang mehrerer Satelliten (z.B. Astra, Hotbird) und zusätzlicher Signalarten ermöglicht.
Muss ich spezielle Kabel für die Installation verwenden?
Für die Signalverteilung von Satelliten- und terrestrischen/Kabel-Signalen empfehlen wir die Verwendung von hochwertigen Koaxialkabeln der Güteklasse A oder besser. Diese Kabel bieten eine gute Abschirmung gegen elektromagnetische Störungen und geringe Dämpfungswerte, was für eine optimale Signalqualität über längere Kabelwege unerlässlich ist.
Kann der SPU 1732-06 mit anderen Marken von Multischaltern kaskadiert werden?
Die Kaskadierbarkeit ist am besten mit Multischaltern derselben Serie oder desselben Herstellers gewährleistet. Wenn Sie Multischalter verschiedener Hersteller kaskadieren möchten, sollten Sie die technischen Spezifikationen beider Geräte sorgfältig prüfen, insbesondere die Ausgangspegel und Frequenzbereiche der Kaskadiereingänge und -ausgänge, um Kompatibilitätsprobleme zu vermeiden.
Welche Art von LNBs werden für den SPU 1732-06 benötigt?
Für die Nutzung der Satelliten-Eingänge des SPU 1732-06 mit einem klassischen Multischalter-System werden in der Regel Quattro-LNBs oder Quad-LNBs benötigt. Quattro-LNBs liefern die vier Grundsignale (Low/High Band, Horizontal/Vertikal) separat, während Quad-LNBs diese vier Signale sowie einen DiseqC-Ausgang für den direkten Anschluss an einen Receiver bieten. Für die Nutzung von bis zu 17 Eingängen können Sie mehrere Quattro-LNBs von verschiedenen Satellitenpositionen anschließen. Alternativ können auch Unicable/SCR-LNBs in Verbindung mit den entsprechenden Unicable-Eingängen des Multischalters verwendet werden, um noch mehr Receiver über ein einziges Kabel zu versorgen.
Wie wird der Multischalter mit Strom versorgt?
Der SPU 1732-06 bezieht seine Betriebsspannung in der Regel über ein externes Netzteil. Dieses Netzteil wird entweder direkt an den Multischalter angeschlossen oder über eine vorgesehene Stromzuführungsklemme. Die genaue Art der Stromversorgung und ob das Netzteil im Lieferumfang enthalten ist, ist produktabhängig und sollte der jeweiligen Artikelbeschreibung entnommen werden.
