Leistungsstarke P-Kanal MOSFETs für anspruchsvolle Schaltanwendungen
Wenn Sie nach einer zuverlässigen und effizienten Lösung für Ihre Hochstrom-Schaltanwendungen im Niederspannungsbereich suchen, ist der SPP18P06PH – ein P-Kanal MOSFET mit -60 V Sperrspannung und einem kontinuierlichen Drain-Strom von -18,7 A – die ideale Wahl. Dieser MOSFET wurde speziell für Ingenieure und Entwickler entwickelt, die Wert auf geringen Durchlasswiderstand, hohe Leistungsdichte und Robustheit legen. Er löst das Problem der ineffizienten Energieumwandlung und der Wärmeentwicklung in Designs, die präzise Kontrolle über Lasten erfordern.
Überlegene Leistung und Zuverlässigkeit
Der SPP18P06PH unterscheidet sich von Standardlösungen durch seine optimierte Chipherstellungstechnologie und das TO-220-Gehäuse, das eine exzellente Wärmeableitung ermöglicht. Sein außergewöhnlich niedriger Rds(on) von nur 0,13 Ohm bei einer Gate-Source-Spannung von -10V minimiert Leistungsverluste und damit verbundene Wärmeentwicklung, was ihn zu einer überlegenen Wahl für stromintensive Schaltungen macht. Die hohe Stromtragfähigkeit von -18,7 A ermöglicht den Einsatz in einer breiten Palette von leistungselektronischen Systemen, von Motorsteuerungen bis hin zu Energieverteilungsnetzen.
Technische Spezifikationen und Anwendungsgebiete
Dieser P-Kanal MOSFET ist ein entscheidendes Bauteil für jedes elektronische Design, das eine effiziente und präzise Steuerung von Lasten erfordert. Mit seiner negativen Spannungscharakteristik und der Fähigkeit, hohe Ströme zu schalten, eröffnet der SPP18P06PH neue Möglichkeiten in der Leistungselektronik.
Entwickelt für hohe Effizienz
Die primäre Funktion eines MOSFETs ist das Schalten von elektrischen Strömen. Der SPP18P06PH glänzt hier durch seine niedrigen Widerstandswerte im eingeschalteten Zustand (Rds(on)). Dies bedeutet, dass weniger Energie in Form von Wärme verloren geht, was zu einer gesteigerten Energieeffizienz des Gesamtsystems führt. Für Anwendungen, bei denen Energieeinsparung eine kritische Rolle spielt, wie z.B. in Batteriemanagementsystemen oder bei der Steuerung von energieeffizienten Antrieben, ist dieser niedrige Rds(on) ein entscheidender Vorteil.
Sicherheit und Robustheit im Einsatz
Mit einer maximal zulässigen Drain-Source-Spannung von -60 V bietet der SPP18P06PH eine signifikante Reserve für viele Niederspannungsanwendungen. Diese hohe Spannungsfestigkeit trägt zur Robustheit des Systems bei und schützt es vor Überspannungsereignissen, die zu Ausfällen führen könnten. Die P-Kanal-Architektur ermöglicht eine einfache Ansteuerung über eine positive Gate-Spannung relativ zur Source, was die Integration in bestehende Designs vereinfacht und oft die Notwendigkeit komplexer Treiberschaltungen reduziert.

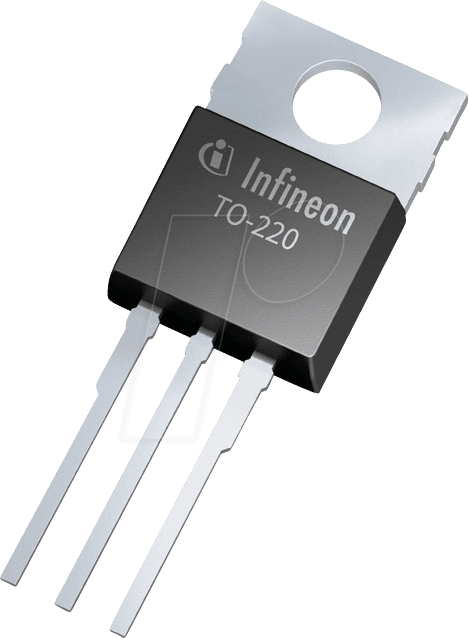

Vielseitigkeit durch das TO-220-Gehäuse
Das standardisierte TO-220-Gehäuse des SPP18P06PH ist ein weiterer wichtiger Faktor für seine Attraktivität. Dieses Gehäuse ist weit verbreitet und bietet eine gute thermische Anbindung. Es ermöglicht eine einfache Montage auf Leiterplatten und eine effiziente Wärmeableitung, insbesondere bei Verwendung eines Kühlkörpers. Diese Eigenschaft ist entscheidend für den zuverlässigen Betrieb unter hoher Last, da sie Überhitzung vermeidet und die Lebensdauer des Bauteils verlängert.
Typische Einsatzbereiche
- Motorsteuerungen: Präzise Regelung von Gleichstrommotoren, Bürstenlosen Gleichstrommotoren (BLDC) und Schrittmotoren.
- Schaltnetzteile: Als Hochfrequenzschalter in Konvertertopologien wie Buck- und Boost-Wandlern.
- Energieverteilung: Lastschalter und Schutzschaltungen in Niederspannungssystemen.
- Batteriemanagementsysteme: Effizientes Laden und Entladen von Batterien sowie Schutz vor Überstrom.
- LED-Treiber: Steuerung von Hochleistungs-LEDs für Beleuchtungsanwendungen.
- Industrielle Automatisierung: Zuverlässige Schaltfunktionen in Steuerungs- und Regelungssystemen.
Produkt-Eigenschaften im Detail
| Eigenschaft | Spezifikation |
|---|---|
| Typ | P-Kanal MOSFET |
| Sperrspannung (Vds) | -60 V |
| Kontinuierlicher Drain-Strom (Id) | -18,7 A |
| Rds(on) bei Vgs = -10V, Id = -18.7A | 0,13 Ohm (typisch) |
| Gate-Source Schwellenspannung (Vgs(th)) | -2 V bis -4 V (typisch) |
| Gehäuse | TO-220 |
| Ansteuerung | Logikpegel-kompatibel (erfordert negative Gate-Source-Spannung zur Ansteuerung) |
| Thermische Eigenschaften | Exzellente Wärmeableitung durch TO-220 Gehäuse, optimiert für Kühlkörpermontage. Hohe Stromdichte bei geringer Verlustleistung. |
| Konstruktionsprinzip | Optimierter Siliziumkristall mit geringer Dotierung für minimierten Durchlasswiderstand und schnelle Schaltzeiten. P-Kanal Technologie für spezifische Schaltungsanforderungen. |
FAQ – Häufig gestellte Fragen zu SPP18P06PH – MOSFET P-Kanal, -60 V, -18,7 A, Rds(on) 0,13 Ohm, TO-220
Was bedeutet P-Kanal MOSFET?
Ein P-Kanal MOSFET ist ein Feldeffekttransistor, bei dem der Stromfluss zwischen Source und Drain durch die Anwesenheit von positiven Ladungsträgern (Löchern) in einem P-leitenden Kanal gesteuert wird. Im Gegensatz zu N-Kanal MOSFETs wird ein P-Kanal MOSFET typischerweise durch Anlegen einer negativen Gate-Source-Spannung (Vgs) eingeschaltet.
Welche Art von Anwendungen ist der SPP18P06PH besonders gut geeignet?
Der SPP18P06PH eignet sich hervorragend für Anwendungen, die eine effiziente Hochstromschaltung im negativen Spannungsbereich erfordern. Dazu gehören unter anderem Motorsteuerungen, Lastschalter, Schaltnetzteile, Batteriemanagementsysteme und die Steuerung von Leistungselektronik in industriellen Automatisierungssystemen. Seine niedrige Rds(on) macht ihn ideal für energieeffiziente Designs.
Warum ist der Rds(on) von 0,13 Ohm wichtig?
Ein niedriger Rds(on)-Wert (On-State Resistance) bedeutet, dass der MOSFET im eingeschalteten Zustand nur einen geringen Widerstand gegen den Stromfluss bietet. Dies minimiert die Leistungsverluste in Form von Wärme (P = I² R) und führt zu einer höheren Energieeffizienz des Gesamtsystems. Für Anwendungen mit hohem Strombedarf ist ein niedriger Rds(on) entscheidend für die Zuverlässigkeit und Kostenkontrolle.
Wie wird der SPP18P06PH am besten angesteuert?
Der SPP18P06PH ist ein P-Kanal MOSFET und wird durch Anlegen einer negativen Spannung zwischen Gate und Source (Vgs) eingeschaltet. Die typische Schwellenspannung (Vgs(th)) liegt zwischen -2V und -4V. Für eine vollständige Durchleitung wird in der Regel eine negative Gate-Source-Spannung von -10V oder mehr empfohlen, abhängig von der spezifischen Stromanforderung. Es ist wichtig, geeignete Treiberschaltungen zu verwenden, um die gewünschte Gate-Spannung sicher zu realisieren.
Ist das TO-220-Gehäuse für Hochstromanwendungen geeignet?
Ja, das TO-220-Gehäuse ist für viele Hochstromanwendungen gut geeignet, insbesondere wenn es in Verbindung mit einem geeigneten Kühlkörper verwendet wird. Es bietet eine gute thermische Anbindung an die Umgebung und ermöglicht eine effektive Wärmeableitung, was für den langfristigen und zuverlässigen Betrieb unter Last unerlässlich ist. Die integrierte Montagefläche erleichtert die thermische Kopplung.
Welche Sicherheitsvorkehrungen sind bei der Arbeit mit diesem MOSFET zu beachten?
Wie bei allen Halbleiterbauteilen sollten ESD-Schutzmaßnahmen (Electrostatic Discharge) getroffen werden, um Beschädigungen zu vermeiden. Beim Betrieb mit hohen Strömen und Spannungen ist auf ausreichende Kühlung zu achten, um Überhitzung zu vermeiden. Die korrekte Dimensionierung der Ansteuerschaltungen und die Einhaltung der maximal zulässigen Spannungs- und Stromgrenzen sind entscheidend für die Systemsicherheit und die Langlebigkeit des Bauteils.
Welche Alternativen gibt es, wenn meine Anwendung eine positive Gate-Steuerung benötigt?
Wenn Ihre Anwendung eine positive Gate-Steuerung erfordert, sollten Sie stattdessen einen N-Kanal MOSFET in Betracht ziehen. N-Kanal MOSFETs werden durch Anlegen einer positiven Gate-Source-Spannung eingeschaltet und sind in vielen Anwendungen gebräuchlicher. Lan.de bietet eine breite Palette von N-Kanal MOSFETs mit verschiedenen Spezifikationen an, die Sie in unserem Sortiment finden können.
