SPP 11N60C3 INF – MOSFET: Höchste Effizienz für Ihre leistungskritischen Anwendungen
Sie suchen nach einer zuverlässigen und hocheffizienten Lösung für Ihre leistungskritischen Schaltungen, insbesondere in den Bereichen Stromversorgung, Motorsteuerung und industrielle Automatisierung? Der SPP 11N60C3 INF – MOSFET mit seiner fortschrittlichen CoolMOS™ Technologie ist die ideale Wahl für Ingenieure und Entwickler, die höchste Schaltgeschwindigkeiten, geringe Verluste und eine exzellente Zuverlässigkeit benötigen. Dieses Bauteil löst das Problem von Energieineffizienzen und übermäßiger Wärmeentwicklung in energieintensiven Systemen und bietet eine überlegene Alternative zu herkömmlichen Silizium-MOSFETs.
Warum SPP 11N60C3 INF – MOSFET Ihre erste Wahl sein sollte
Der SPP 11N60C3 INF – MOSFET setzt neue Maßstäbe in Sachen Leistung und Effizienz. Seine Hauptvorteile gegenüber Standardlösungen liegen in der einzigartigen CoolMOS™ Technologie, die zu signifikant reduzierten Schalt- und Leitungsverlusten führt. Dies resultiert in einer höheren Gesamteffizienz Ihrer Designs, einer geringeren thermischen Belastung und somit einer erhöhten Lebensdauer der Komponenten. Mit einer Spannungsfestigkeit von 600 V und einem kontinuierlichen Strom von 11 A bietet er ausreichend Reserven für anspruchsvolle Applikationen. Der niedrige RDS(on) von nur 0,34 Ohm minimiert den Spannungsabfall und damit die Verlustleistung im eingeschalteten Zustand.
Technologische Überlegenheit: CoolMOS™ im Detail
Die CoolMOS™ Technologie von Infineon ist eine bahnbrechende Entwicklung im Bereich der Leistungshalbleiter. Sie basiert auf einem neuartigen Sperrschichtdesign, das die Durchbruchspannung erhöht, während gleichzeitig die Kapazitäten reduziert werden. Dies ermöglicht deutlich schnellere Schaltzeiten und verringert die parasitären Verluste während des Schaltvorgangs erheblich. Der SPP 11N60C3 INF – MOSFET nutzt diese Technologie, um:
- Reduzierte Schaltverluste: Dank der geringen Ausgangsladung (Qoss) und der minimierten Gate-Ladung (Qg) schaltet der MOSFET extrem schnell, was besonders in Hochfrequenzanwendungen wie Schaltnetzteilen von entscheidender Bedeutung ist.
- Niedrigere Leitungsverluste: Der optimierte RDS(on) Wert von 0,34 Ohm sorgt für minimale Energieverluste, wenn der MOSFET eingeschaltet ist. Dies ist entscheidend für die Effizienz von Netzteilen und Leistungsumwandlern.
- Verbesserte thermische Leistung: Durch die geringeren Verluste wird weniger Wärme generiert. Dies ermöglicht kompaktere Kühlkörperdesigns und erhöht die Zuverlässigkeit des Gesamtsystems.
- Hohe Energieeffizienz: Die Kombination aus reduzierten Schalt- und Leitungsverlusten führt zu einer gesteigerten Energieeffizienz Ihrer Schaltungen, was Energiekosten senkt und Umweltstandards erfüllt.
Anwendungsgebiete: Wo der SPP 11N60C3 INF – MOSFET glänzt
Der SPP 11N60C3 INF – MOSFET ist ein vielseitiges Bauteil, das sich für eine breite Palette von anspruchsvollen Anwendungen eignet:
- Schaltnetzteile (SMPS): Von Computernetzgeräten bis hin zu Industrie-Stromversorgungen – der MOSFET ermöglicht höhere Effizienz und geringere Wärmeentwicklung.
- Motorsteuerung: In Frequenzumrichtern und Antrieben sorgt er für präzise Steuerung und effizienten Betrieb von Elektromotoren.
- Industrielle Stromversorgung: Robuste und zuverlässige Netzteile für Fertigungsanlagen und Automatisierungssysteme profitieren von seiner Leistungsfähigkeit.
- Wechselrichteranwendungen: In Photovoltaik-Wechselrichtern und USV-Systemen ermöglicht er eine effiziente Umwandlung von Gleich- in Wechselstrom.
- LED-Treiber: Für energieeffiziente Beleuchtungslösungen bietet er die nötige Schaltfrequenz und Effizienz.
- Leistungselektronik im Allgemeinen: Überall dort, wo hohe Spannungen und Ströme effizient geschaltet werden müssen, ist dieser MOSFET eine ausgezeichnete Wahl.
Technische Spezifikationen im Überblick
Die exakten technischen Merkmale des SPP 11N60C3 INF – MOSFETs sind entscheidend für seine Leistungsfähigkeit in Ihren Designs:
| Merkmal | Spezifikation |
|---|---|
| Artikelnummer | SPP 11N60C3 INF |
| Transistortyp | N-Kanal MOSFET |
| Technologie | CoolMOS™ |
| Maximale Drain-Source Spannung (Vds) | 600 V |
| Kontinuierlicher Drain-Strom (Id) bei 25°C | 11 A |
| RDS(on) – Widerstand im eingeschalteten Zustand (max.) | 0,34 Ohm |
| Gate-Schwellenspannung (Vgs(th)) (typisch) | 3 V |

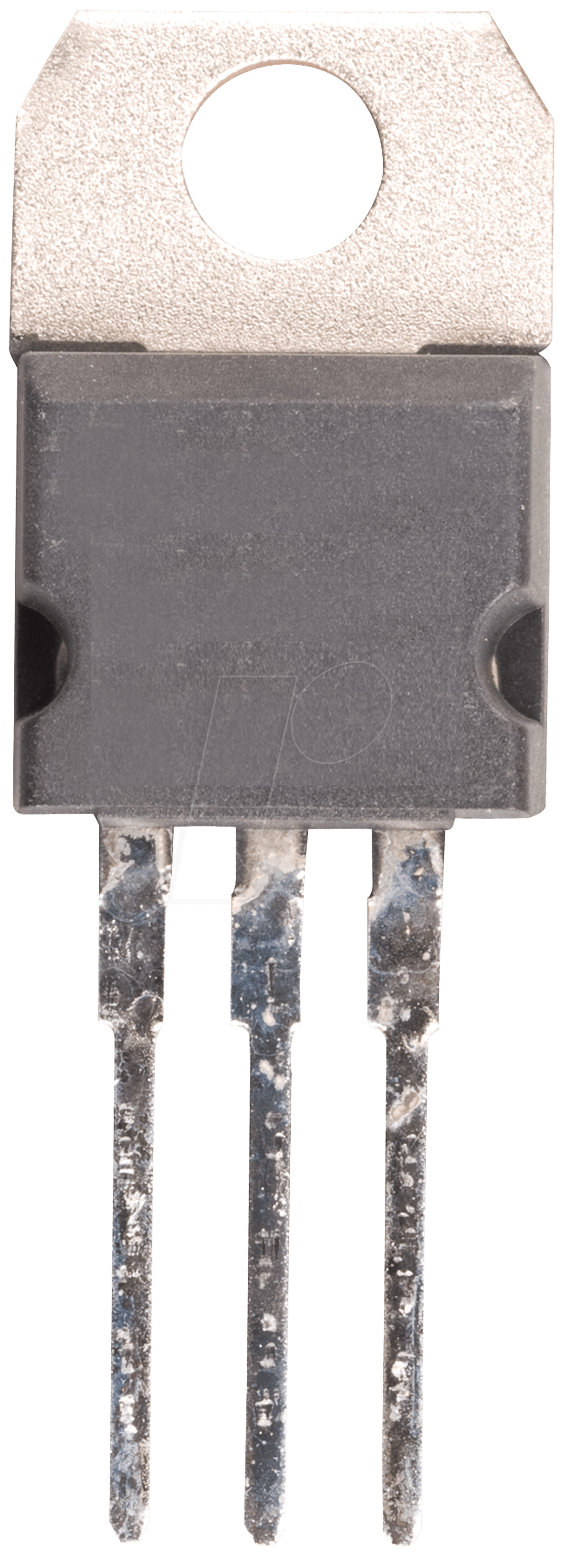

| Gehäuseform | TO-220 |
| Gate-Ladung (Qg) (typisch) | 62 nC (qualitative Angabe: niedrig für schnelle Schaltung) |
| Ausgangsladung (Qoss) (typisch) | 11,5 nC (qualitative Angabe: niedrig für geringe Verluste) |
| Betriebstemperaturbereich | -55°C bis +150°C (qualitative Angabe: für robuste Umgebungen geeignet) |
Detaillierte Betrachtung der Leistungsmerkmale
Der SPP 11N60C3 INF – MOSFET zeichnet sich durch eine Reihe von Merkmalen aus, die ihn für anspruchsvolle Ingenieure unverzichtbar machen. Die maximale Drain-Source Spannung von 600 V bietet eine signifikante Überlastsicherheit und ermöglicht den Einsatz in Systemen, die hohe Spannungsspitzen aushalten müssen. Dies ist insbesondere in Netzteilen und Wechselrichtern von Bedeutung, wo solche transienten Überspannungen auftreten können. Der kontinuierliche Drain-Strom von 11 A bei einer Betriebstemperatur von 25°C belegt seine Kapazität, auch bei dauerhafter Belastung eine hohe Leistung zu erbringen. Die Wärmeentwicklung, die mit diesem Strom verbunden ist, wird durch die geringe RDS(on) von 0,34 Ohm minimiert. Dieser Wert ist ein Indikator für den elektrischen Widerstand des Kanals im voll eingeschalteten Zustand. Ein niedrigerer RDS(on) bedeutet geringere Leitungsverluste (P = I² R) und somit weniger Abwärme. Dies erlaubt den Einsatz von kleineren Kühlkörpern oder sogar den Verzicht auf einen solchen in manchen Designs, was zu einer Reduzierung von Größe und Gewicht der gesamten Schaltung führt.
Die Gate-Schwellenspannung (Vgs(th)) von typisch 3 V gibt die Spannung an, bei der der MOSFET beginnt, leitend zu werden. Ein relativ niedriger Schwellenwert erleichtert die Ansteuerung mit typischen Mikrocontroller- oder Gate-Treiber-Schaltungen, was die Systemintegration vereinfacht. Die spezifischen Ladungswerte, wie die Gate-Ladung (Qg) von 62 nC und die Ausgangsladung (Qoss) von 11,5 nC, sind entscheidend für die Schaltgeschwindigkeit. Eine geringe Gate-Ladung bedeutet, dass weniger Energie benötigt wird, um das Gate aufzuladen und den MOSFET einzuschalten, was zu schnelleren Schaltzyklen führt. Die niedrige Ausgangsladung ist direkt mit den Schaltverlusten korreliert. Während des Schaltens, wenn der MOSFET weder vollständig ein- noch vollständig ausgeschaltet ist, entstehen Verluste. Eine geringe Qoss minimiert diese Verluste erheblich, was zu einer höheren Gesamteffizienz führt. Der TO-220-Gehäusetyp ist ein Standard in der Leistungselektronik und bietet eine gute Wärmeabfuhr über die Gehäuseoberfläche und durch die Möglichkeit der Montage auf Kühlkörpern.
Qualität und Zuverlässigkeit
Der SPP 11N60C3 INF – MOSFET wird unter strengen Qualitätskontrollen gefertigt, um eine maximale Zuverlässigkeit über die gesamte Lebensdauer zu gewährleisten. Die Auswahl hochwertiger Materialien und ein robuster Herstellungsprozess sind die Grundpfeiler für seine Leistungsfähigkeit in anspruchsvollen Umgebungen. Der weite Betriebstemperaturbereich von -55°C bis +150°C unterstreicht die Robustheit des Bauteils und seine Eignung für industrielle Applikationen, die oft extremen Temperaturen ausgesetzt sind.
Häufig gestellte Fragen zu SPP 11N60C3 INF – MOSFET, CoolMOS, 600 V, 11 A, RDS(on) 0,34 Ohm, TO-220
Kann ich den SPP 11N60C3 INF – MOSFET in meinem bestehenden Design ersetzen?
Die Kompatibilität hängt von den spezifischen Spannungs-, Strom- und Schaltungsanforderungen Ihres Designs ab. Aufgrund seiner hohen Spannungsfestigkeit (600V), des Stromratings (11A) und des niedrigen RDS(on) ist er jedoch oft ein exzellenter Ersatz für ältere oder weniger effiziente MOSFETs, die ähnliche Spezifikationen aufweisen.
Wie wichtig ist die Kühlung für diesen MOSFET?
Obwohl der SPP 11N60C3 INF – MOSFET dank seiner CoolMOS™ Technologie sehr effizient ist und weniger Wärme erzeugt als herkömmliche MOSFETs, ist eine angemessene Kühlung für eine optimale Leistung und Langlebigkeit dennoch entscheidend. Bei Dauerbetrieb nahe des maximalen Stroms oder bei hohen Umgebungstemperaturen ist die Montage auf einem geeigneten Kühlkörper dringend empfohlen.
Welche Vorteile bietet die CoolMOS™ Technologie gegenüber Standard-MOSFETs?
Die CoolMOS™ Technologie ermöglicht deutlich geringere Schalt- und Leitungsverluste. Dies führt zu einer höheren Energieeffizienz, reduzierter Wärmeentwicklung und somit einer längeren Lebensdauer Ihrer Schaltungen und potenziell kompakteren Designs.
Ist dieser MOSFET für Hochfrequenzanwendungen geeignet?
Ja, der SPP 11N60C3 INF – MOSFET ist dank seiner geringen Gate- und Ausgangsladungen sehr gut für Hochfrequenzanwendungen wie Schaltnetzteile geeignet, da er schnell schalten kann.
Welche Schutzschaltungen werden für diesen MOSFET empfohlen?
Es wird empfohlen, Schutzschaltungen gegen Überspannung und Überstrom zu implementieren, wie sie in der Leistungselektronik üblich sind. Dazu gehören typischerweise schnelle Sicherungen und eventuell eine Reihenschaltung mit Induktivitäten zur Strombegrenzung.
Was bedeutet RDS(on) 0,34 Ohm genau?
RDS(on) steht für den Widerstand des Kanals im voll eingeschalteten Zustand des MOSFETs. Ein Wert von 0,34 Ohm ist relativ niedrig und bedeutet, dass bei Stromfluss nur wenig elektrische Energie in Wärme umgewandelt wird, was zu einer hohen Effizienz beiträgt.
Kann der SPP 11N60C3 INF – MOSFET mit geringeren Spannungen betrieben werden?
Ja, der MOSFET kann problemlos mit Spannungen betrieben werden, die unter seiner maximalen Nennspannung von 600 V liegen. Die 600 V sind die maximale Belastbarkeit, nicht die Mindestanforderung.
