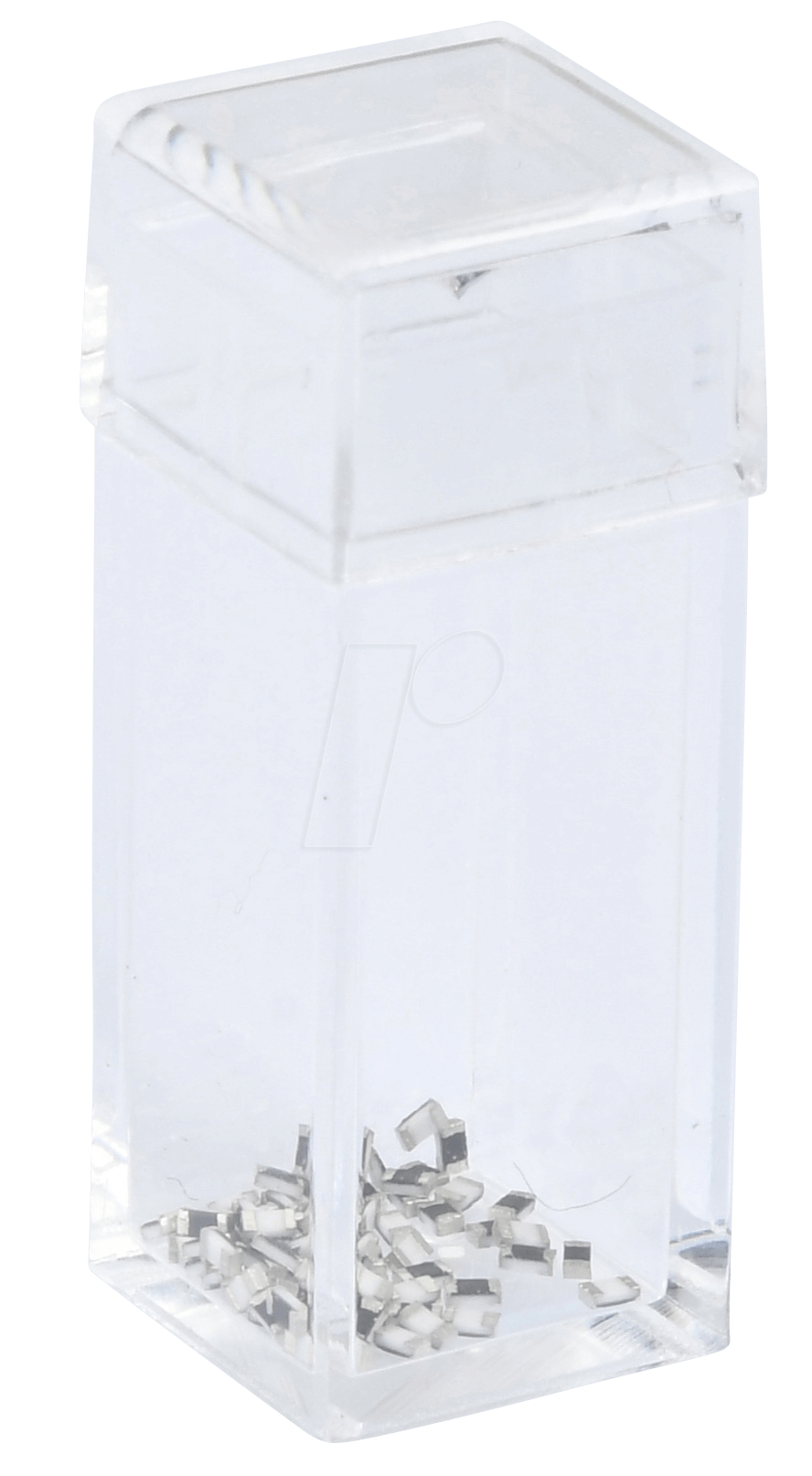

Optimale Grundlage für Ihre Elektronikprojekte: Das SORT 0805 R50E12 Widerstandssortiment
Für Entwickler, Hobbyisten und professionelle Elektroniker, die präzise und zuverlässige Bauteile für ihre Schaltungen benötigen, bietet das SORT 0805 R50E12 Widerstandssortiment eine unverzichtbare Lösung. Dieses Sortiment behebt die Problematik von unzureichenden oder ungenauen Widerstandswerten, indem es eine breite Palette gängiger Werte im beliebten 0805-Format mit einer Toleranz von 1% bereitstellt. So können Sie sicherstellen, dass Ihre Designs exakt den Spezifikationen entsprechen und unerwünschte Schaltungsvariationen vermieden werden.
Herausragende Präzision und Vielseitigkeit für anspruchsvolle Anwendungen
Das SORT 0805 R50E12 unterscheidet sich von Standardlösungen durch seine konsequente Ausrichtung auf Präzision und die Einhaltung der E12-Norm, die eine gleichmäßige Verteilung der Widerstandswerte über den gesamten Bereich gewährleistet. Dies minimiert die Notwendigkeit, nach seltenen oder schwer erhältlichen Werten suchen zu müssen. Die Wahl des 0805-Gehäuses, ein international etablierter Standard, garantiert eine hervorragende Kompatibilität mit modernen Bestückungsprozessen und eine einfache Handhabung auf Leiterplatten.
Umfangreiche Auswahl und höchste Qualitätsstandards
Mit 50 Stück pro Einzelwert erhalten Sie eine substanzielle Menge, die sowohl für Prototypen als auch für Kleinserienfertigung ausreichend ist. Die 1%-Toleranz ist entscheidend für Anwendungen, bei denen Signalintegrität, genaue Spannungs- und Stromregelung sowie die Performance von analogen Schaltungen im Vordergrund stehen. Dies macht das SORT 0805 R50E12 zur idealen Wahl für Bereiche wie Audioverstärker, Messtechnik, Filterkreise und stromsparende Designs.
Technische Spezifikationen und Vorteile im Detail
Die Bestückung von Leiterplatten mit SMD-Bauteilen erfordert Widerstände, die nicht nur elektrisch präzise, sondern auch mechanisch robust sind. Die 0805-Größe, entsprechend 2,0 mm x 1,25 mm, ist ein etablierter Standard im Bereich der Oberflächenmontage. Dies erleichtert die automatisierte Bestückung und manuelle Lötprozesse erheblich. Die im Sortiment enthaltenen Widerstandswerte basieren auf der E12-Reihe, einem fundamentalen Standard für die Auswahl von Widerstandswerten. Diese Reihe ist so konzipiert, dass sie eine gute Abdeckung des relevanten Widerstandsbereiches bietet, ohne redundante Werte zu erzeugen.
Die 1%-Toleranz ist ein Schlüsselmerkmal dieses Sortiments. In vielen elektronischen Schaltungen, insbesondere in präzisen Messschaltungen, Filtern, Oszillatoren und Analogschaltungen, können Abweichungen vom Nennwiderstand zu signifikanten Fehlfunktionen führen. Eine geringe Toleranz wie 1% stellt sicher, dass die tatsächlichen elektrischen Eigenschaften der Widerstände sehr nahe an den designierten Werten liegen, was zu einer stabilen und vorhersagbaren Schaltungsperformance führt.
Das Material der Widerstandsschicht selbst spielt eine entscheidende Rolle für die Stabilität und Zuverlässigkeit. Bei den meisten präzisen Metallschichtwiderständen, wie sie typischerweise in solchen Sortimenten zu finden sind, wird eine Metalllegierung oder ein Metalloxid verwendet, das auf einem keramischen Träger aufgebracht wird. Diese Materialien bieten eine hohe Stabilität gegenüber Temperaturschwankungen und Alterung. Die Anschlussklemmen sind üblicherweise aus vernickeltem Stahl gefertigt und mit einer Lötmittel-Sperrschicht versehen, um eine gute Lötbarkeit zu gewährleisten.
Die Leistungsklasse eines Widerstands gibt an, wie viel Energie er dissipieren kann, ohne Schaden zu nehmen. Für das 0805-Gehäuse liegt die typische Leistungsklasse bei 1/8 Watt (0,125 W). Dies ist für die meisten Signalverarbeitungsanwendungen und Steuerkreise vollkommen ausreichend. Bei höheren Leistungsanforderungen müssten größere Bauformen oder spezielle Hochleistungsbauteile gewählt werden.
Die breite Palette an verfügbaren Werten im E12-Raster ermöglicht es Entwicklern, nahezu jeden benötigten Widerstandswert für ihre Schaltungsdesigns zu finden. Dies vereinfacht den Designprozess und reduziert den Aufwand für die Beschaffung einzelner Bauteile erheblich. Statt dutzende verschiedener Bauteile separat zu bestellen, steht eine gut sortierte Auswahl sofort zur Verfügung, was die Entwicklungszeit verkürzt und die Kosten für die Materialverwaltung senkt.
Einsatzgebiete und Anwendungsbereiche
Das SORT 0805 R50E12 Widerstandssortiment ist prädestiniert für eine Vielzahl von Anwendungen:
- Prototypenentwicklung: Schneller Zugriff auf eine breite Palette von Werten für das Testen und Verifizieren von Schaltungsdesigns.
- Reparatur und Wartung: Bereitstellung der gängigsten Widerstandswerte für die Instandsetzung elektronischer Geräte.
- Signalverarbeitung: Genaue Strom- und Spannungsregelung in analogen und digitalen Schaltungen, Filter und Verstärker.
- Stromversorgungen: Spannungsteiler, Strombegrenzungen und Filterkomponenten in Schaltnetzteilen und linearen Reglern.
- Beleuchtungstechnik: Strombegrenzung für LEDs in Niedrigstromanwendungen.
- IoT- und Mikrocontroller-Projekte: Grundlegende Komponenten für Sensoranbindungen und Peripherieschnittstellen.
- Messtechnik: Präzise Widerstandsnetzwerke für Messumformer und Kalibrierungen.
Qualitative Merkmale des SORT 0805 R50E12
Die Qualität eines Widerstandssortiments wird durch mehrere Faktoren bestimmt:
- Gleichbleibende Fertigungspräzision: Moderne Fertigungsprozesse stellen sicher, dass jeder Widerstand innerhalb der spezifizierten Toleranz gefertigt wird.
- Langlebigkeit und Zuverlässigkeit: Die verwendeten Materialien und die Bauweise garantieren eine lange Lebensdauer auch unter ungünstigen Umgebungsbedingungen wie Temperaturschwankungen.
- Konsistente elektrische Eigenschaften: Die 1%-Toleranz und die E12-Reihe gewährleisten, dass die Widerstandswerte über den gesamten Bereich hinweg erwartbare und nutzbare Werte liefern.
- Hohe Verfügbarkeit: Durch die Bereitstellung von 50 Stück pro Wert wird eine hohe Verfügbarkeit für laufende Projekte sichergestellt.
Produkt-Eigenschaften im Überblick
| Merkmal | Spezifikation |
|---|---|
| Gehäusegröße | 0805 (SMD) |
| Widerstandstoleranz | ± 1% |
| Widerstandsreihe | E12 |
| Verpackungseinheit | 50 Stück pro Wert |
| Typische Leistungsklasse | 1/8 W (0,125 W) |
| Material der Widerstandsschicht | Metallfilm / Metalloxid (typisch für Präzisionswiderstände) |
| Trägermaterial | Keramik |
| Anschlussklemmen | Vernickelter Stahl mit Lötmittel-Sperrschicht |
| Temperaturkoeffizient | Typischerweise ± 50 ppm/°C bis ± 100 ppm/°C (abhängig vom spezifischen Material) |
| Betriebstemperaturbereich | -55°C bis +125°C (typisch) |
| Anwendungsbereiche | Signalverarbeitung, Stromversorgungen, Prototyping, Messtechnik |
FAQ – Häufig gestellte Fragen zu SORT 0805 R50E12 – Widerstandssortiment, 0805, E12, 1%, 50 Stk./Wert
Was bedeutet die Gehäusegröße 0805?
Die Bezeichnung 0805 bezieht sich auf die Abmessungen des SMD-Widerstandsgehäuses im imperialen Zoll-System. 08 steht für die Länge (ungefähr 0,08 Zoll) und 05 für die Breite (ungefähr 0,05 Zoll). Dies entspricht in metrischen Maßen etwa 2,0 mm x 1,25 mm. Diese Größe ist ein weit verbreiteter Standard für Oberflächenmontagebauteile und wird sowohl in der automatisierten Fertigung als auch in der manuellen Lötung häufig verwendet.
Warum ist die E12-Reihe für dieses Sortiment wichtig?
Die E12-Reihe ist eine standardisierte logarithmische Abstufung von Widerstandswerten. Sie bietet 12 Werte pro Dekade, die so gewählt sind, dass sie eine gute Abdeckung des gesamten Widerstandsbereiches ermöglichen, ohne zu viele eng beieinander liegende Werte zu haben. Dies vereinfacht die Auswahl des passenden Widerstands für eine Schaltung und erleichtert die Beschaffung, da die Werte gut standardisiert sind.
Was bedeutet eine Toleranz von 1%?
Eine Toleranz von 1% gibt an, dass der tatsächliche Widerstandswert eines Bauteils um maximal ±1% vom aufgedruckten oder spezifizierten Nennwert abweichen darf. Für präzise Schaltungen, wie sie in der Messtechnik, Audioverstärkern oder Filtern eingesetzt werden, ist eine geringe Toleranz entscheidend für die Genauigkeit und Stabilität der Schaltung. Höhere Toleranzen könnten zu unerwünschten Abweichungen in der Schaltungsfunktion führen.
Für welche Art von Projekten ist dieses Sortiment am besten geeignet?
Dieses Sortiment ist ideal für eine breite Palette von Projekten, insbesondere für solche, die eine hohe Präzision erfordern. Dazu gehören die Entwicklung und das Prototyping von Schaltungen, Reparaturen, Projekte im Bereich der Messtechnik, Audioelektronik, Stromversorgungen und IoT-Geräte. Die Verfügbarkeit vieler gängiger Werte mit geringer Toleranz macht es zu einer universellen Grundlage für die meisten SMD-Elektronikprojekte.
Wie unterscheiden sich Metallfilm- von Metalloxidwiderständen?
Metallfilmwiderstände verwenden eine dünne Schicht einer Metalllegierung (oft Nichrom) auf einem Keramikkörper. Sie bieten generell eine hohe Präzision, geringes Rauschen und einen guten Temperaturkoeffizienten, was sie für Signalverarbeitungsanwendungen prädestiniert. Metalloxidwiderstände verwenden eine Schicht aus Metalloxid, die oft höhere Leistung und Stoßfestigkeit bietet, aber manchmal höhere Toleranzen oder Rauschpegel aufweisen kann. Für ein 1%-Sortiment sind Metallfilmwiderstände typisch.
Wie wird die Leistungsklasse von 1/8 W bei 0805 SMD-Widerständen berücksichtigt?
Die Leistungsklasse von 1/8 W (0,125 W) gibt die maximale Leistung an, die der Widerstand dauerhaft ohne Beschädigung dissipieren kann. Bei SMD-Bauteilen hängt die tatsächliche Kühlung stark von der Leiterplattengestaltung ab. Eine gute Wärmeableitung durch umliegende Kupferflächen ist essenziell, um die volle Leistungsklasse auszunutzen. Für die meisten Signalsteuerungen und geringen Stromflüsse ist 1/8 W ausreichend.
Was ist der Vorteil, 50 Stück pro Wert zu erhalten?
Der Erhalt von 50 Stück pro Wert bietet eine erhebliche Menge für den täglichen Bedarf in Entwicklungs- und Reparaturwerkstätten. Anstatt nach einzelnen Widerständen suchen zu müssen oder nachbestellen zu müssen, ist eine gute Auswahl an gängigen Werten sofort griffbereit. Dies beschleunigt den Arbeitsprozess, reduziert die Beschaffungskosten für Kleinmengen und minimiert das Risiko, dass ein Projekt aufgrund fehlender Bauteile zum Stillstand kommt.
