Umfassendes Widerstandssortiment für Präzisionsanwendungen: SORT 0603 R50E12 – Ihre Lösung für exakte Schaltungsdesigns
Für Entwickler, Hobbyisten und professionelle Techniker, die auf präzise und zuverlässige Bauteile angewiesen sind, bietet das SORT 0603 R50E12 Widerstandssortiment die ideale Lösung. Dieses Sortiment adressiert die Notwendigkeit, schnell und unkompliziert auf eine breite Palette gängiger Widerstandswerte in der kompakten Bauform 0603 zugreifen zu können, ohne dabei Kompromisse bei Toleranz und Qualität eingehen zu müssen. Ideal für Prototyping, Reparaturen oder Serienfertigung, bei denen jedes Bauteil zählt.
Sortimentsübersicht und Anwendungsbereiche
Das SORT 0603 R50E12 ist sorgfältig zusammengestellt, um die häufigsten Widerstandswerte der E12-Reihe abzudecken. Diese Reihe, basierend auf einer geometrischen Progression, bietet eine ausgewogene Verteilung von Werten, die für eine Vielzahl von elektronischen Schaltungen unerlässlich sind. Von einfachen Spannungsteilern über Stromregelungen bis hin zu Filter- und Bias-Schaltungen – die hier enthaltenen 0603-Widerstände sind für ihre Robustheit und Zuverlässigkeit bekannt.
Die Bauform 0603 (entspricht 1,6 mm x 0,8 mm) ist ein Industriestandard für Oberflächenmontage (SMD) und ermöglicht eine hohe Integrationsdichte auf Leiterplatten. Dies ist besonders vorteilhaft in der modernen Miniaturisierung von Elektronikgeräten, von Wearables über IoT-Module bis hin zu hochentwickelter Medizintechnik. Die enthaltenen Widerstände sind für ihre herausragende thermische Stabilität und geringe Induktivität geschätzt, was sie für Hochfrequenzanwendungen qualifiziert.
Technologische Exzellenz und Präzision
Die Grundlage jedes einzelnen Widerstands in diesem Sortiment bildet eine präzise gefertigte Keramiksubstrate, auf das eine widerstandsgebende Schicht aufgebracht wird. Bei der 0603-Bauform handelt es sich typischerweise um Dickschichtwiderstände, die durch Laserabtragverfahren auf den exakten Widerstandswert getrimmt werden. Diese Methode gewährleistet eine außergewöhnliche Genauigkeit und Reproduzierbarkeit.
Die 1%-Toleranz, die für alle Widerstände im SORT 0603 R50E12 gilt, unterstreicht den Fokus auf Präzisionsanwendungen. Diese enge Toleranz ist entscheidend, wenn es auf exakte Strom- und Spannungspegel ankommt, beispielsweise in analogen Schaltungen, Audio-Verstärkern oder Sensorik. Die hochwertige Beschichtung und die robusten Anschlussflächen gewährleisten zudem eine hervorragende Lötbarkeit und Langzeitstabilität, selbst unter wechselnden Umgebungsbedingungen.
Vorteile des SORT 0603 R50E12 Widerstandssortiments
- Umfassende Wertabdeckung: Die E12-Reihe bietet eine breite Palette von gängigen Widerstandswerten, die nahezu jeden Bedarf abdecken.
- Hohe Präzision: Eine Toleranz von 1% gewährleistet exakte Schaltungsergebnisse und minimiert Abweichungen.
- Kompakte Bauform 0603: Ideal für platzkritische Designs und moderne SMD-Bestückung.
- Zuverlässige Qualität: Hochwertige Materialien und Fertigungsverfahren sorgen für Langlebigkeit und Stabilität.
- Wirtschaftlichkeit: Durch die Bereitstellung von 50 Stück pro Wert wird eine kosteneffiziente Bevorratung ermöglicht.
- Schneller Zugriff: Kein zeitraubendes Suchen oder Nachbestellen einzelner Werte mehr.
- Robuste Anschlussflächen: Garantieren eine ausgezeichnete Lötbarkeit und mechanische Stabilität auf der Leiterplatte.
Detaillierte Spezifikationen im Überblick
| Merkmal | Spezifikation |
|---|---|
| Hersteller | Lan.de |
| Produktbezeichnung | SORT 0603 R50E12 – Widerstandssortiment |
| Bauform | 0603 (1,6 mm x 0,8 mm) |
| Widerstandsreihe | E12 |
| Toleranz | ±1% |
| Stückzahl pro Wert | 50 |
| Typische Anwendung | Prototyping, Reparaturen, Kleinserienfertigung, allgemeine Elektronik, HF-Schaltungen |
| Materialaufbau | Keramisches Substrat mit widerstandsgebender Dickschichtlegierung; äußere Anschlüsse aus leitfähigem Metall |
| Maximale Betriebsspannung | Typischerweise 50V für 0603er Bauform (variiert je nach spezifischem Wert und Leistung) |
| Max. Verlustleistung | Typischerweise 0,1W (1/10 Watt) bei 70°C Umgebungstemperatur |
| Temperaturkoeffizient des Widerstands (TCR) | Typischerweise ±100 ppm/°C oder besser |
| Betriebstemperaturbereich | -55°C bis +125°C |
| Lagerfähigkeit | Bei sachgemäßer Lagerung (trocken, kühl) praktisch unbegrenzt haltbar |
Haltbarkeit und Handhabung
Die Qualität der Widerstände im SORT 0603 R50E12 gewährleistet eine ausgezeichnete Haltbarkeit unter den spezifizierten Lager- und Betriebsbedingungen. Die kompakten SMD-Bauteile sind empfindlich gegenüber mechanischer Beanspruchung vor der Lötung. Eine sorgfältige Handhabung, idealerweise mit antistatischen Werkzeugen und Oberflächen, wird empfohlen, um Beschädigungen der Anschlussklemmen oder des Gehäuses zu vermeiden.

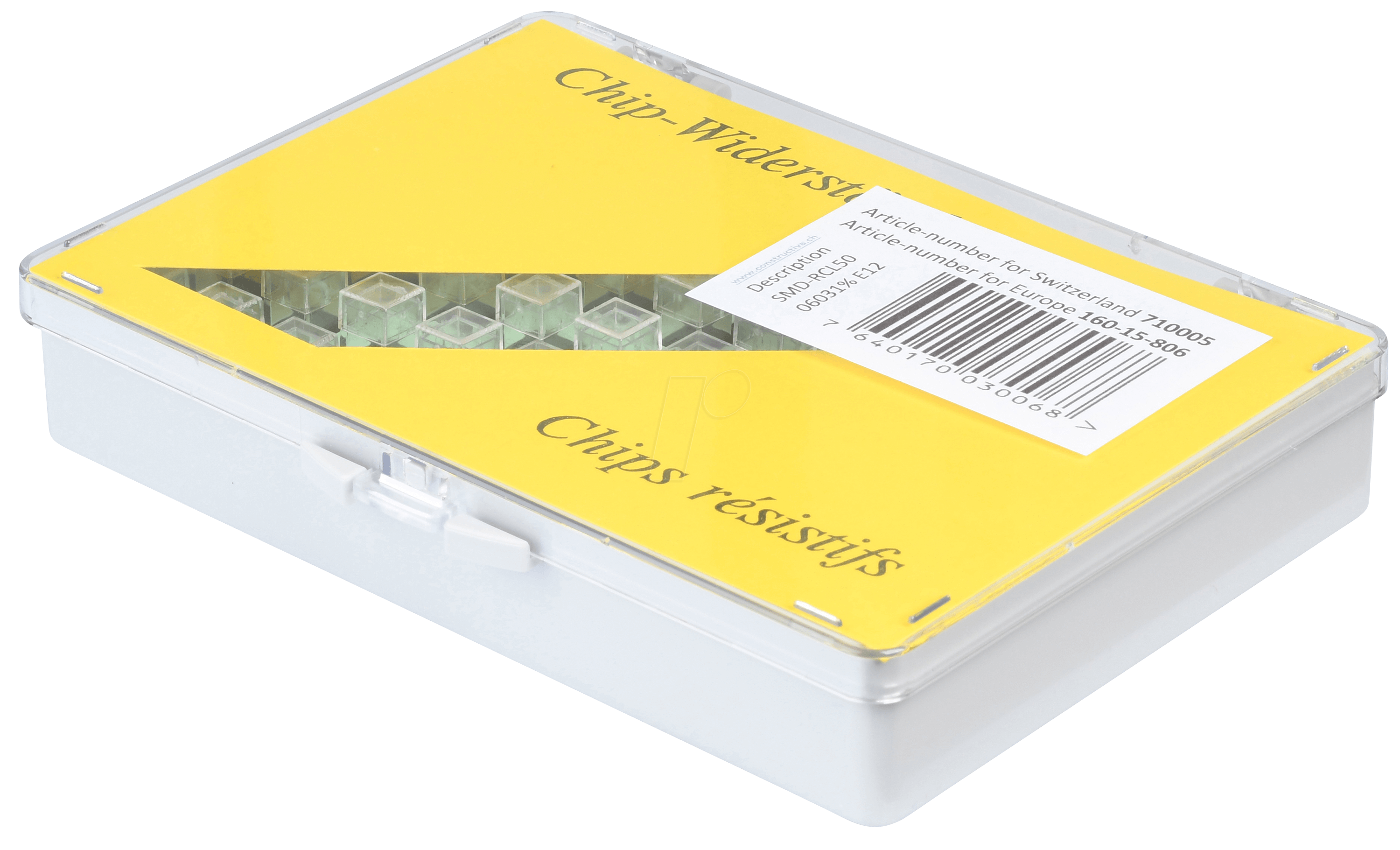

Die einzelnen Widerstandswerte sind oft in praktischen, wiederverschließbaren Behältern oder in Streifen verpackt, um eine übersichtliche Lagerung und einfachen Zugriff zu ermöglichen. Die Kennzeichnung der einzelnen Kammern oder Streifen mit den jeweiligen Widerstandswerten erleichtert die schnelle Identifikation.
Wichtige technische Aspekte für Anwender
Bei der Auswahl und Anwendung von 0603-Widerständen ist die Einhaltung der maximalen Verlustleistung von entscheidender Bedeutung. Die angegebene Leistung von 0,1W ist ein Richtwert bei einer bestimmten Umgebungstemperatur. Bei höheren Temperaturen oder wenn der Widerstand dauerhaft an seiner Belastungsgrenze betrieben wird, kann eine Derating-Kurve erforderlich sein, um eine Überhitzung und Beschädigung zu vermeiden. Dies ist besonders relevant in Schaltungen mit hohem Stromfluss.
Auch die parasitären Eigenschaften wie Induktivität und Kapazität, obwohl bei 0603ern sehr gering, können in Hochfrequenzanwendungen eine Rolle spielen. Die hier angebotenen Widerstände sind für ihren geringen Einfluss in diesen Bereichen bekannt, was sie für HF-Designaufgaben qualifiziert.
FAQ – Häufig gestellte Fragen zu SORT 0603 R50E12 – Widerstandssortiment, 0603, E12, 1%, 50 Stk./Wert
Was bedeutet die E12-Reihe bei Widerstandswerten?
Die E12-Reihe ist eine standardisierte geometrische Reihe von Widerstandswerten. Sie beinhaltet 12 Werte pro Dekade, die sich durch eine annähernd konstante prozentuale Abstufung voneinander unterscheiden. Dies ermöglicht eine gute Abdeckung gängiger Anforderungen mit einer überschaubaren Anzahl von Werten.
Für welche Art von Anwendungen ist die Bauform 0603 am besten geeignet?
Die Bauform 0603 ist ein Industriestandard für SMD-Bauteile. Sie ist ideal für Anwendungen, bei denen eine hohe Integrationsdichte auf der Leiterplatte erforderlich ist, wie z.B. in der Unterhaltungselektronik, mobilen Geräten, IoT-Sensoren und medizinischen Geräten. Ihre geringe Größe ermöglicht kompakte Designs.
Warum ist eine 1% Toleranz bei Widerständen wichtig?
Eine 1% Toleranz bedeutet, dass der tatsächliche Widerstandswert des Bauteils nur um maximal 1% vom Nennwert abweicht. Dies ist entscheidend für Präzisionsschaltungen, bei denen genaue Spannungs- und Stromverhältnisse erforderlich sind, um eine korrekte Funktion und optimale Leistung sicherzustellen.
Wie werden die Widerstandswerte auf den einzelnen Bauteilen gekennzeichnet?
Bei der Bauform 0603 sind die Abmessungen zu klein, um eine direkte Beschriftung des Widerstandswertes zu ermöglichen. Die Identifikation erfolgt in der Regel durch die Verpackung, die klare Angaben zum enthaltenen Wert macht, oder durch die Verwendung von Bestückungslisten, die die Werte den Positionen auf der Leiterplatte zuordnen.
Was ist die maximale Leistung (in Watt), die ein 0603-Widerstand typischerweise verkraften kann?
Ein 0603-Widerstand hat typischerweise eine Nennleistung von 0,1 Watt (1/10 Watt) bei einer Umgebungstemperatur von 70°C. Es ist jedoch wichtig, das Datenblatt des spezifischen Bauteils zu konsultieren und gegebenenfalls eine Leistungsminderung (Derating) bei höheren Temperaturen oder Dauerbelastung zu berücksichtigen.
Ist dieses Sortiment für alle Arten von elektronischen Projekten geeignet?
Dieses Sortiment ist für die überwiegende Mehrheit allgemeiner elektronischer Schaltungen, Prototyping, Reparaturen und Kleinserienfertigung konzipiert. Für extrem spezielle Anwendungen mit sehr hohen Leistungsanforderungen, extrem niedrigen Toleranzen (z.B. 0,1%) oder speziellen Materialanforderungen könnten eventuell spezialisierte Widerstände erforderlich sein. Die 1% Toleranz und die E12-Reihe decken jedoch einen sehr großen Bereich ab.
Wie lagere ich das Widerstandssortiment am besten?
Das SORT 0603 R50E12 Widerstandssortiment sollte an einem kühlen, trockenen Ort gelagert werden, geschützt vor Feuchtigkeit und direkter Sonneneinstrahlung. Eine sachgemäße Lagerung gewährleistet die Langlebigkeit und Stabilität der Bauteile über einen langen Zeitraum.
