SN75ALS176AP – Ihr Fundament für zuverlässige RS485/RS422-Kommunikation
Benötigen Sie eine robuste und hochperformante Schnittstelle für serielle Kommunikationsprotokolle wie RS485 und RS422, insbesondere in Umgebungen, die hohe Störfestigkeit und Reichweite erfordern? Der SN75ALS176AP Differenz-Transceiver wurde entwickelt, um genau diese Herausforderungen zu meistern und ist die ideale Lösung für Ingenieure und Techniker, die auf maximale Signalintegrität und Zuverlässigkeit angewiesen sind, sei es in industriellen Steuerungs- und Automatisierungssystemen, im Transportwesen oder in der Gebäudeautomatisierung.
Überlegene Leistung und Signalintegrität
Der SN75ALS176AP unterscheidet sich von einfacheren Standardlösungen durch seine ausgefeilte Differenzsignaltechnologie. Diese Methode eliminiert effektiv Gleichtaktstörungen, die in langen Kabelwegen oder elektrisch „lauten“ Umgebungen auftreten können. Dies resultiert in einer außergewöhnlichen Datenintegrität, selbst über Distanzen von vielen Metern oder unter widrigen Bedingungen. Die Fähigkeit, Daten mit einer Baudrate von bis zu 35 Mbaud zu übertragen, stellt sicher, dass auch anspruchsvolle Anwendungen mit hohem Datendurchsatz problemlos realisiert werden können.
Hauptvorteile des SN75ALS176AP
- Hohe Störfestigkeit: Durch die Verwendung von Differenzsignalen werden äußere Störeinflüsse minimiert, was eine zuverlässige Datenübertragung in industriellen Umgebungen gewährleistet.
- Erweiterte Reichweite: RS485 und RS422 sind für die Übertragung über große Distanzen konzipiert. Der SN75ALS176AP unterstützt diese Protokolle optimal und ermöglicht somit flexible Systemdesigns.
- Hohe Datenraten: Mit einer maximalen Übertragungsgeschwindigkeit von 35 Mbaud ist dieser Transceiver ideal für Anwendungen, die schnelle und effiziente Datenkommunikation erfordern.
- Vielseitige Konnektivität: Kompatibilität mit sowohl RS485 (halbduplex) als auch RS422 (vollduplex) Protokollen bietet maximale Flexibilität für verschiedene Anwendungsfälle.
- Robuste Bauweise: Die DIP-8 Gehäuseform ist ein Standard in der Industrie und gewährleistet eine einfache Integration und Lötbarkeit auf Leiterplatten.
- Geringer Stromverbrauch: Der Transceiver arbeitet energieeffizient, was ihn für batteriebetriebene oder stromsparende Anwendungen attraktiv macht.
- Breiter Betriebsspannungsbereich: Der SN75ALS176AP bietet Flexibilität bei der Stromversorgung und ist mit einer Vielzahl von Systemen kompatibel.
Technische Spezifikationen im Detail
Die technische Auslegung des SN75ALS176AP macht ihn zur ersten Wahl für professionelle Anwendungen. Die Fähigkeit, sowohl als Treiber als auch als Empfänger zu fungieren, in Kombination mit der Unterstützung von Mehrpunkt-Netzwerken (Multidrop), ermöglicht komplexe und skalierbare Kommunikationsarchitekturen. Die integrierten Schutzmechanismen tragen zusätzlich zur Langlebigkeit und Zuverlässigkeit bei.
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Differenz-Transceiver |
| Schnittstellenstandard | RS485, RS422 |
| Maximale Datenrate | 35 Mbaud |
| Gehäuseform | DIP-8 |
| Anzahl der Treiber | 1 |
| Anzahl der Empfänger | 1 |
| Betriebsspannung (typisch) | 5 V |
| Stromaufnahme (typisch) | 8 mA |
| Schutz gegen Kurzschluss | Ja |
| ESD-Schutz | Ja (gemäß Industriestandards) |
| Temperaturbereich (Betrieb) | -40 °C bis +85 °C |
| Anwendungsszenarien | Industrielle Automatisierung, Datennetzwerke, Telekommuniationssysteme, Messdatenerfassung |
Einsatzmöglichkeiten in anspruchsvollen Umgebungen
Der SN75ALS176AP ist prädestiniert für den Einsatz in Bereichen, wo Zuverlässigkeit oberste Priorität hat. In der industriellen Fertigung ermöglicht er die nahtlose Vernetzung von Sensoren, Aktoren und speicherprogrammierbaren Steuerungen (SPS) über weite Distanzen, selbst in Anwesenheit starker elektromagnetischer Felder. Im Transportwesen, beispielsweise bei der Überwachung von Fahrzeugflotten oder in Schienenfahrzeugen, gewährleistet er eine stabile Datenkommunikation unter wechselnden Umgebungsbedingungen. Auch in der Gebäudeautomatisierung spielt er eine wichtige Rolle bei der Steuerung von Beleuchtung, Heizung und Sicherheitssystemen, wo eine redundante und störungsresistente Kommunikation unerlässlich ist.
Die technologische Überlegenheit von Differenzsignalen
Im Gegensatz zu unsymmetrischen Signalen, bei denen ein Signal gegen Masse referenziert wird, arbeiten Differenztransceiver mit zwei Signalen, die entgegengesetzte Polarität aufweisen. Der Empfänger misst die Spannungsdifferenz zwischen diesen beiden Leitungen. Störsignale, die auf beide Leitungen nahezu identisch wirken, werden durch diese Methode effektiv kompensiert. Dies ist ein entscheidender Vorteil gegenüber einfachen TTL- oder CMOS-Pegeln, die anfällig für Gleichtaktstörungen sind und deren Reichweite stark limitiert ist. Die 35 Mbaud ermöglichen eine hohe Bandbreite, die für zeitkritische Anwendungen, wie die Synchronisation von Geräten oder die schnelle Übertragung von Messwerten, unerlässlich ist.
FAQ – Häufig gestellte Fragen zu SN75ALS176AP – Differenz-Transceiver, RS485/RS422, 35 Mbaud, DIP-8
Was ist der Hauptzweck eines Differenz-Transceivers wie des SN75ALS176AP?
Der Hauptzweck eines Differenz-Transceivers ist die sichere und zuverlässige Übertragung von digitalen Daten über lange Distanzen und in Umgebungen mit hoher elektrischer Störanfälligkeit. Er wandelt serielle Daten in differentielle Signale um, die weniger anfällig für Störungen sind, und ermöglicht so eine robustere Kommunikation über RS485- oder RS422-Schnittstellen.
Welche Vorteile bietet die RS485-Schnittstelle im Vergleich zu anderen seriellen Schnittstellen?
RS485 bietet Vorteile wie die Möglichkeit, mehrere Geräte an einem Bus zu betreiben (Multidrop-Fähigkeit), eine hohe Störfestigkeit durch Differenzsignalisierung und die Übertragung über weite Distanzen (bis zu 1200 Meter unter optimalen Bedingungen). Dies macht sie ideal für industrielle und vernetzte Anwendungen.
Ist der SN75ALS176AP für die Verwendung in industriellen Umgebungen geeignet?
Ja, der SN75ALS176AP ist aufgrund seiner hohen Störfestigkeit, der Unterstützung von RS485/RS422 und seines breiten Betriebstemperaturbereichs (-40 °C bis +85 °C) hervorragend für den Einsatz in rauen industriellen Umgebungen geeignet.
Kann der SN75ALS176AP sowohl RS485 als auch RS422-Protokolle unterstützen?
Ja, der SN75ALS176AP ist ein universeller Differenz-Transceiver, der sowohl für RS485- als auch für RS422-Kommunikationsprotokolle konzipiert ist. Dies ermöglicht eine flexible Anpassung an die spezifischen Anforderungen Ihrer Anwendung.
Welche Arten von Geräten können über eine RS485-Verbindung mit dem SN75ALS176AP verbunden werden?
Über eine RS485-Verbindung können diverse Geräte wie Sensoren, Aktoren, speicherprogrammierbare Steuerungen (SPS), Frequenzumrichter, Displays, industrielle Kameras und andere Automatisierungskomponenten miteinander vernetzt werden.
Was bedeutet die Angabe „35 Mbaud“ für die Leistung des Transceivers?
„35 Mbaud“ gibt die maximale Datenübertragungsrate an, die der Transceiver verarbeiten kann. Eine Baudrate von 35 Megabaud bedeutet, dass bis zu 35 Millionen Signaländerungen pro Sekunde übertragen werden können, was eine sehr hohe Geschwindigkeit für serielle Kommunikationssysteme darstellt und schnelle Datentransfers ermöglicht.

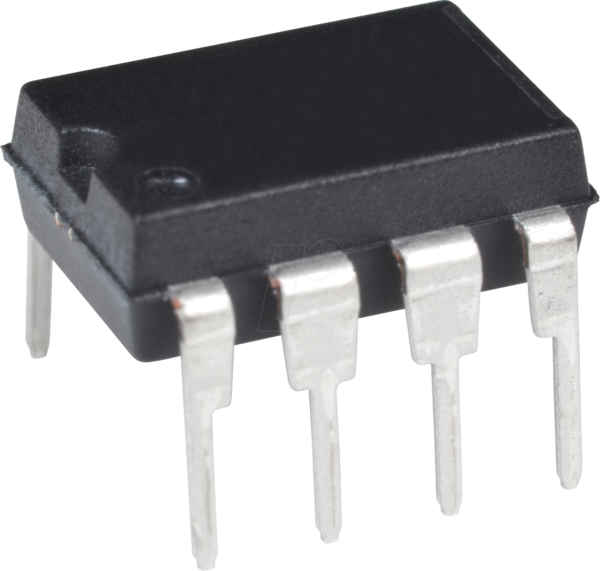

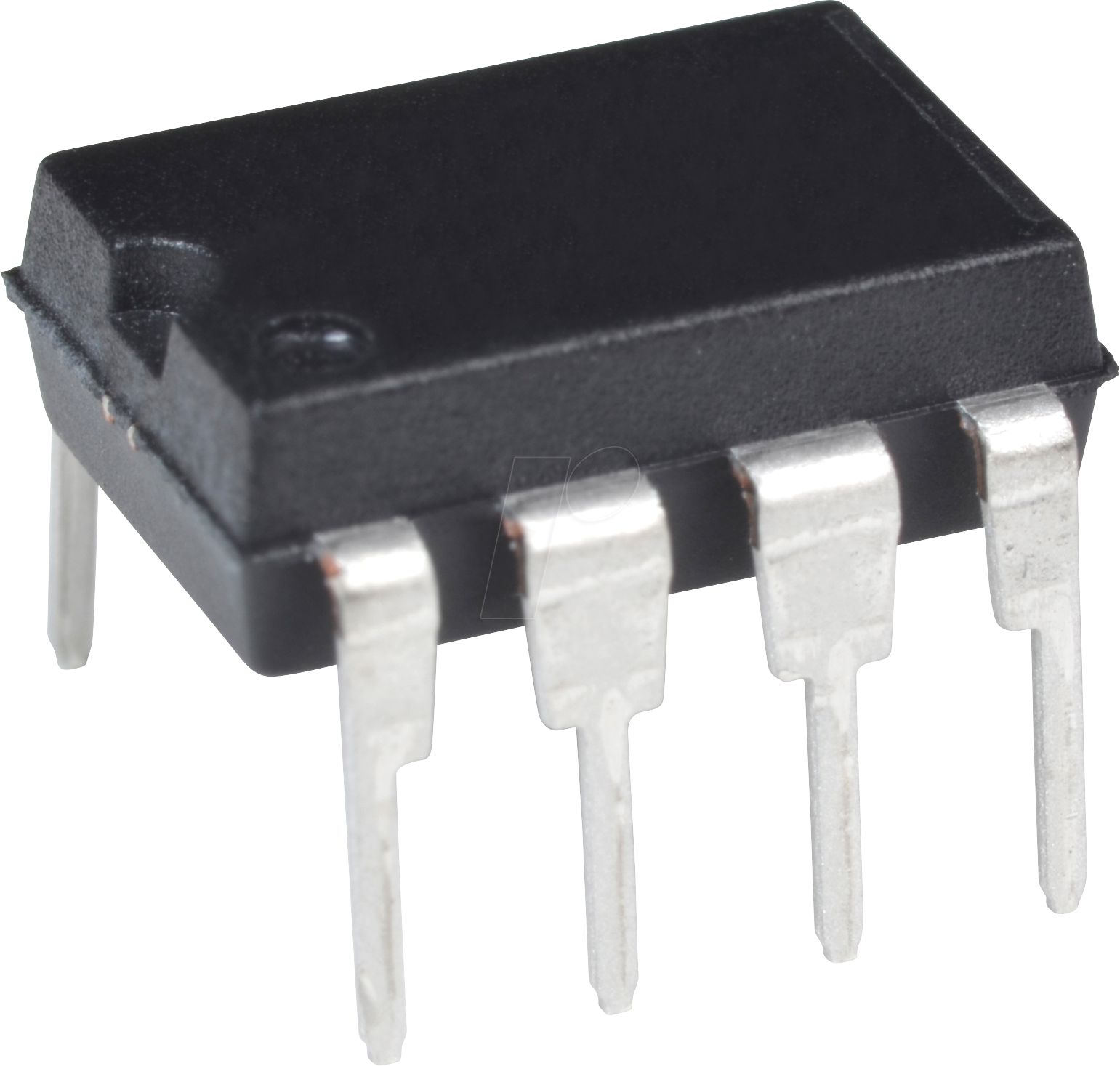

Was sind die Vorteile der DIP-8 Gehäuseform?
Die DIP-8 (Dual In-line Package) Gehäuseform ist ein weit verbreiteter Standard für integrierte Schaltkreise. Sie zeichnet sich durch ihre einfache Handhabung, gute Lötbarkeit auf Standard-Leiterplatten und eine moderate Größe aus, was die Integration in viele Schaltungsdesigns erleichtert.
