Präzise Signalverarbeitung und Rauschunterdrückung: Der SN 74LVC1G17DBV
Für Entwickler und Ingenieure, die in anspruchsvollen digitalen Schaltungen eine zuverlässige Signalaufbereitung und Hysteresefunktion benötigen, bietet der SN 74LVC1G17DBV eine herausragende Lösung. Dieses Bauteil ist ideal, um unsichere oder verrauschte Eingangssignale in klare, digitale Pegel umzuwandeln und somit die Stabilität und Integrität komplexer Systeme zu gewährleisten.
Die Überlegenheit des SN 74LVC1G17DBV: Mehr als nur ein Standard-Buffer
Im Vergleich zu herkömmlichen Puffern zeichnet sich der SN 74LVC1G17DBV durch seine integrierte Schmitt-Trigger-Funktion aus. Diese ermöglicht eine definierte Hysterese, was bedeutet, dass das Bauteil höhere Schwellenwerte für den Übergang von niedrig zu hoch und niedrigere Schwellenwerte für den Übergang von hoch zu niedrig aufweist. Dies ist entscheidend, um Flattereffekte bei sich langsam ändernden oder verrauschten Eingangssignalen zu eliminieren, die bei Standard-Puffern zu unerwünschten Schaltzuständen führen könnten. Die breite Betriebsspannung von 1,65 V bis 5,5 V eröffnet zudem eine hohe Flexibilität bei der Integration in verschiedenste Systemarchitekturen, von Low-Power-Anwendungen bis hin zu traditionellen 5V-Logiksystemen.
Leistungsmerkmale und technische Vorteile
Der SN 74LVC1G17DBV ist ein Einzel-Buffer mit Schmitt-Trigger-Eingang, der auf der fortschrittlichen LVC-Technologie (Low Voltage CMOS) basiert. Diese Technologie kombiniert die Vorteile von geringem Stromverbrauch mit hoher Geschwindigkeit und guter Störfestigkeit.
- Integrierte Schmitt-Trigger-Funktion: Bietet eine definierte Hysterese zur Rauschunterdrückung und zur Stabilisierung von Eingangssignalen.
- Breiter Betriebsspannungsbereich: Ermöglicht die flexible Anwendung in Systemen mit Spannungen von 1,65 V bis 5,5 V.
- Niedriger Stromverbrauch: Charakteristisch für die LVC-Technologie, ideal für batteriebetriebene Geräte und stromsparende Designs.
- Hohe Schaltgeschwindigkeit: Gewährleistet schnelle Signalübergänge, was für zeitkritische Anwendungen wichtig ist.
- Standard-CMOS-Ausgang: Kompatibel mit anderen CMOS- und TTL-Logikpegeln, was die Integration in bestehende Schaltungen erleichtert.
- Robustheit gegen Probleme mit langsam steigenden Eingangssignalen: Verhindert unerwünschte Oszillationen oder mehrfaches Schalten, die bei nicht-Schmitt-Trigger-Puffern auftreten können.

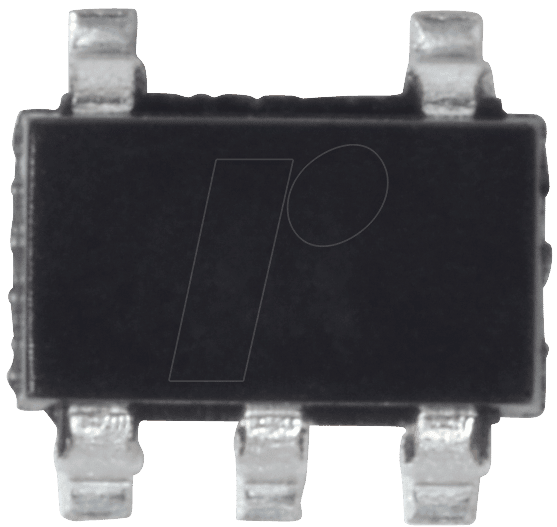

- Kompakte Bauform: Das SOT-23-5 Gehäuse ist ideal für Anwendungen mit begrenztem Platzangebot auf der Platine.
Anwendungsgebiete und Einsatzmöglichkeiten
Die einzigartigen Eigenschaften des SN 74LVC1G17DBV machen ihn zu einem unverzichtbaren Bestandteil in einer Vielzahl von elektronischen Systemen:
- Signalaufbereitung für Mikrocontroller: Wandelt analoge oder verrauschte digitale Signale von Sensoren oder externen Schnittstellen in stabile, nutzbare Logikpegel für Mikrocontroller-Inputs um.
- Entprellung von Tasten und Schaltern: Eliminierung von Prellkontakten mechanischer Schalter, um saubere Taster-Inputs zu generieren.
- Digitalisierung von analogen Signalen: Vorbereitung von analogen Signalen für die Weiterverarbeitung in digitalen Domänen, wo eine klare Schwellwertbildung notwendig ist.
- Pufferung von Datenleitungen: Stellt eine saubere Signalflanke sicher, auch wenn die Treiberausgänge schwach sind oder die Leitungslänge zu Problemen führen könnte.
- Taktgenerierung und -formung: In Kombination mit externen Komponenten kann er zur Erzeugung und Formung von Taktsignalen beitragen.
- Pegelwandlung in Mixed-Voltage-Systemen: Durch den breiten Spannungsbereich unterstützt er die Kommunikation zwischen Systemen mit unterschiedlichen Logikspannungen.
- Schutz vor elektrischem Rauschen: In industriellen Umgebungen oder Systemen mit hoher EMV (elektromagnetische Verträglichkeit) hilft er, die Signalintegrität aufrechtzuerhalten.
Technische Spezifikationen im Überblick
| Merkmal | Spezifikation |
|---|---|
| Bauteiltyp | Buffer, Schmitt-Trigger |
| Logikfamilie | LVC (Low Voltage CMOS) |
| Anzahl der Kanäle | 1 |
| Betriebsspannung (Min.) | 1,65 V |
| Betriebsspannung (Max.) | 5,5 V |
| Eingangstyp | Schmitt-Trigger |
| Ausgangstyp | CMOS |
| Gehäuseform | SOT-23-5 |
| Maximale Ausgangsstromstärke (IOH) | Typisch ±24 mA bei 3,3 V; Abhängig von VCC |
| Maximale Ausgangsstromstärke (IOL) | Typisch ±24 mA bei 3,3 V; Abhängig von VCC |
| Maximale Ausbreitungsverzögerung (tpd) | Typisch 3,2 ns bei 3,3 V, 50 pF Last; Variiert mit VCC und Lastkapazität |
| Betriebstemperatur (Min.) | -40 °C |
| Betriebstemperatur (Max.) | +85 °C |
FAQ – Häufig gestellte Fragen zu SN 74LVC1G17DBV – Buffer, Schmitt-Trigger, 1,65 … 5,5 V, SOT-23-5
Was genau ist ein Schmitt-Trigger und warum ist er wichtig?
Ein Schmitt-Trigger ist eine spezielle Art von Komparator oder Logikschaltung, die eine Hysterese aufweist. Dies bedeutet, dass sie unterschiedliche Schwellenwerte für das Ansteigen und Abfallen eines Eingangssignals hat. Diese Hysterese ist entscheidend, um unerwünschte Flattereffekte (Oszillationen) zu verhindern, die entstehen können, wenn ein Eingangssignal langsam ansteigt oder verrauscht ist. Ohne Hysterese könnte ein unsicheres Signal dazu führen, dass die Schaltung mehrfach hin und her schaltet, was zu Fehlfunktionen führt.
Für welche Anwendungen ist der SN 74LVC1G17DBV besonders gut geeignet?
Der SN 74LVC1G17DBV eignet sich hervorragend für Anwendungen, bei denen ein Eingangssignal stabilisiert und von Rauschen befreit werden muss, bevor es von einem digitalen System (wie einem Mikrocontroller) verarbeitet wird. Dazu gehören die Entprellung von Tastern, die Signalaufbereitung von Sensoren mit unsicheren Ausgangspegeln oder die Pufferung von Signalen in Systemen mit hoher elektromagnetischer Störung. Auch in Systemen, die eine präzise Taktregelung benötigen, kann er als Grundbaustein dienen.
Kann der SN 74LVC1G17DBV mit unterschiedlichen Logikspannungen arbeiten?
Ja, das ist einer der Hauptvorteile des SN 74LVC1G17DBV. Er unterstützt einen breiten Betriebsspannungsbereich von 1,65 V bis 5,5 V. Dies ermöglicht seine flexible Integration in Systeme, die mit unterschiedlichen CMOS- oder TTL-Logikpegeln arbeiten, ohne dass zusätzliche Pegelwandler erforderlich sind.
Was bedeutet die LVC-Technologie und welche Vorteile bietet sie?
LVC steht für Low Voltage CMOS. Diese Technologie ermöglicht es, digitale Bauteile mit sehr geringen Versorgungsspannungen zu betreiben, was zu einem deutlich reduzierten Stromverbrauch führt. Gleichzeitig bietet LVC oft eine hohe Schaltgeschwindigkeit und eine gute Störfestigkeit, was ihn zu einer idealen Wahl für viele moderne digitale Designs macht.
Ist das SOT-23-5 Gehäuse für alle Platinenlayouts geeignet?
Das SOT-23-5 Gehäuse ist ein Standard-Oberflächenmontagegehäuse (SMD) und ist bekannt für seine geringe Größe. Dies macht es ideal für Anwendungen, bei denen der Platz auf der Leiterplatte begrenzt ist. Es erfordert jedoch entsprechendeBestückungsfähigkeiten für SMD-Komponenten.
Wie verhält sich die Ausgangsstromstärke des SN 74LVC1G17DBV?
Die Ausgangsstromstärke, sowohl für HIGH (IOH) als auch für LOW (IOL), ist typischerweise für ±24 mA bei einer Betriebsspannung von 3,3 V spezifiziert. Die genauen Werte können jedoch je nach angelegter Betriebsspannung (VCC) variieren. Diese Stromstärke ist in der Regel ausreichend, um mehrere nachgeschaltete Logikeingänge oder eine moderate Last zu treiben.
Wie wirkt sich die Hysterese des Schmitt-Triggers auf die Reaktionszeit aus?
Die Hysterese selbst hat keinen direkten negativen Einfluss auf die grundlegende Schaltgeschwindigkeit des Bauteils. Die Ausbreitungsverzögerung (tpd) des SN 74LVC1G17DBV ist weiterhin sehr gering (typischerweise um die 3,2 ns bei 3,3 V und einer bestimmten Lastkapazität). Die Hysterese sorgt vielmehr dafür, dass das Signal nur einmal schaltet, wenn es die definierten Schwellenwerte überschreitet, anstatt mehrfach bei unsicheren Signalen. Dies trägt indirekt zur Stabilität und damit zur effektiven Systemreaktionszeit bei.
