SN 74LS244N TEX – Der essentielle 3-State Buffer für Ihre digitalen Schaltungen
Sie benötigen eine zuverlässige Lösung zur Signalverteilung und -isolierung in Ihren elektronischen Projekten? Der SN 74LS244N TEX ist ein hochleistungsfähiger 3-State Buffer, der speziell für Anwendungen entwickelt wurde, bei denen präzise Steuerung und hohe Signalintegrität entscheidend sind. Ideal für Ingenieure, Entwickler und fortgeschrittene Hobbyisten, die an komplexen digitalen Designs, Mikrocontroller-Schnittstellen oder Bus-Systemen arbeiten, bietet dieser IC eine robuste und effiziente Möglichkeit, Datenströme zu managen.
Maximale Flexibilität und Leistung: Warum der SN 74LS244N TEX die überlegene Wahl ist
Im Gegensatz zu einfachen Puffern oder Gattern, die permanent ein Signal ausgeben, ermöglicht der 3-State-Ausgang des SN 74LS244N TEX eine selektive Aktivierung und Deaktivierung. Dies ist unerlässlich in Mehrfachsystemen, wo mehrere Geräte auf dieselbe Datenleitung zugreifen. Standardlösungen können hier zu Datenkollisionen und Fehlfunktionen führen, während der SN 74LS244N TEX durch seine Fähigkeit, seinen Ausgang in einen hochohmigen Zustand zu versetzen, sicherstellt, dass keine ungewollten Signalübergänge stattfinden. Die breite Spannungsbandbreite von 4,75 V bis 5,25 V macht ihn zudem kompatibel mit einer Vielzahl von TTL- und CMOS-Systemen, was ihn zu einer vielseitigen und kosteneffizienten Komponente für jedes Design macht.
Präzision und Zuverlässigkeit in der Signalverarbeitung
Der SN 74LS244N TEX ist ein achtfacher unidirektionaler Puffer/Leitungstreiber mit drei Zuständen. Seine Kernfunktion besteht darin, digitale Signale zu verstärken und sicherzustellen, dass sie präzise und ohne Signalverlust an die nachfolgenden Schaltungsteile übertragen werden. Die integrierte 3-State-Logik ist das herausragende Merkmal dieses ICs:
- Selektive Bus-Steuerung: Ermöglicht das Hinzufügen oder Entfernen von Datenquellen von einem gemeinsamen Bus, ohne Interferenzen zu verursachen.
- Signalisolierung: Verhindert, dass unbeabsichtigte Signale aus ungenutzten Kanälen die Funktionalität anderer Schaltungsteile beeinträchtigen.
- Effiziente Datenverwaltung: Unterstützt komplexe Bus-Architekturen, wie sie in Mikroprozessorsystemen und Speicherinterfaces üblich sind.
- Breite Kompatibilität: Geeignet für den Einsatz in einer Vielzahl von digitalen Logikfamilien, was seine Integrationsflexibilität erhöht.
- Robuste TTL-Technologie: Bietet bewährte Leistung und Zuverlässigkeit für anspruchsvolle Anwendungen.
Detaillierte Spezifikationen und technische Merkmale
Die technologischen Eigenschaften des SN 74LS244N TEX unterstreichen seine Eignung für professionelle Elektronikanwendungen. Gefertigt mit der bewährten Low-Power Schottky (LS) TTL-Technologie, bietet er ein ausgezeichnetes Verhältnis von Geschwindigkeit, Stromverbrauch und Störfestigkeit.
| Merkmal | Spezifikation |
|---|---|
| IC-Typ | Buffer, 3-State |
| Kanäle | 8 (Doppelter 4-Kanal Puffer) |
| Logikfamilie | LS-TTL (Low-Power Schottky TTL) |
| Betriebsspannung (Vcc) | 4,75 V bis 5,25 V |
| Ausgangsstrom (Low) | Mindestens 12 mA (typisch) |
| Ausgangsstrom (High) | Maximal -400 µA (typisch) |
| Schaltgeschwindigkeit (typisch) | Ca. 10 ns (Propagationsverzögerung) |

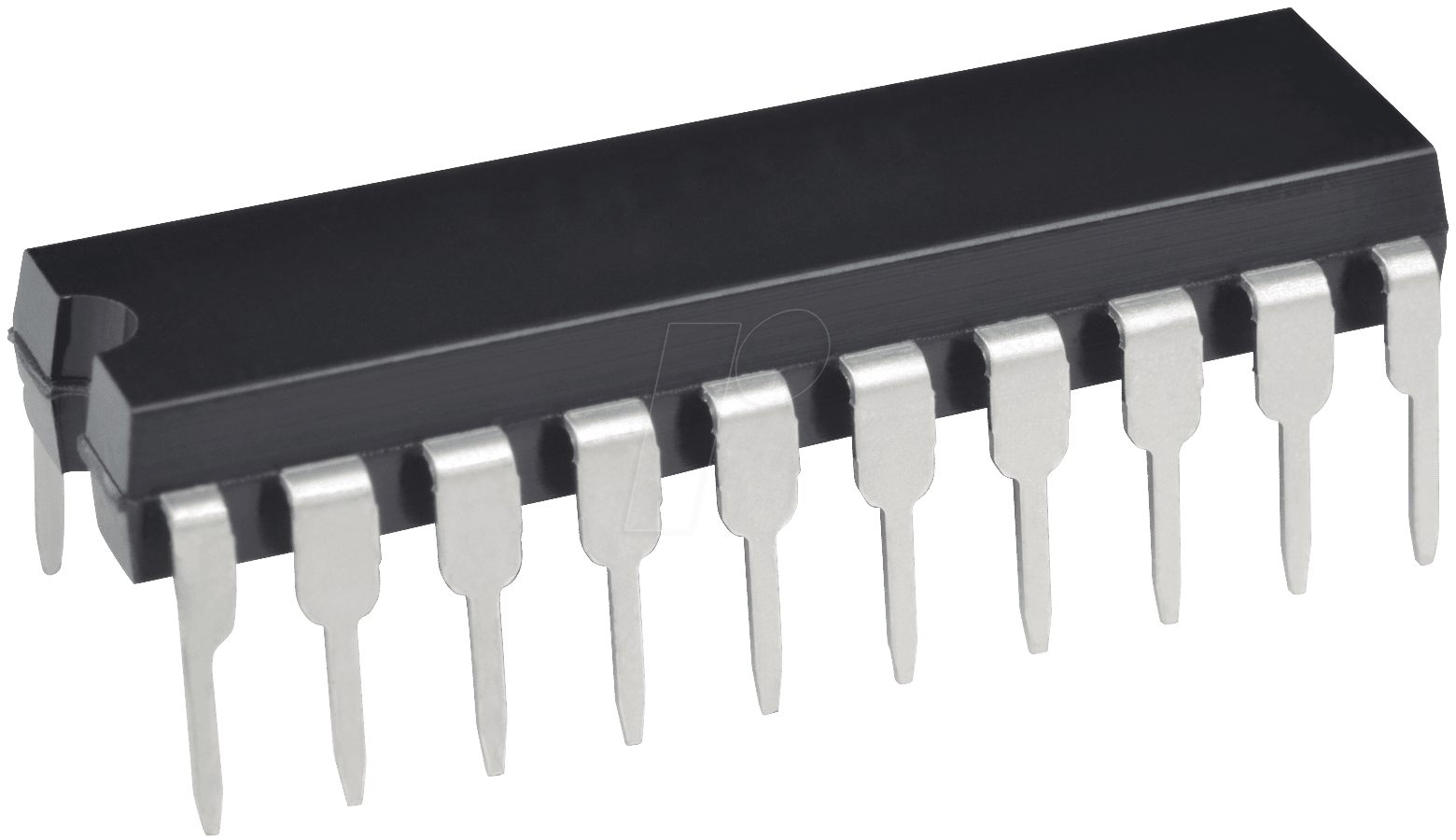

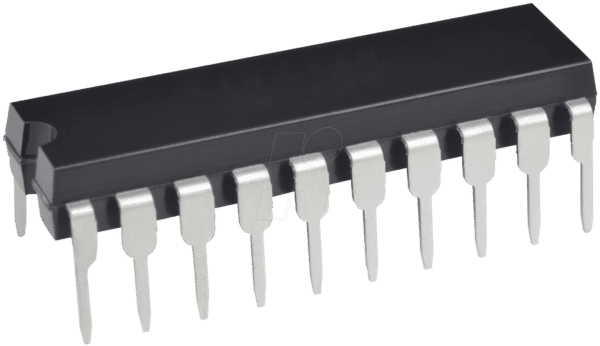

| Gehäuseform | DIL-20 (Dual In-line Package, 20 Pins) |
| Temperaturbereich | Kommerziell (0°C bis +70°C) |
| Enable-Logik | Aktiver High-Enable pro Gruppe von 4 Kanälen |
Anwendungsgebiete des SN 74LS244N TEX
Der SN 74LS244N TEX ist ein vielseitiger Baustein, der in zahlreichen elektronischen Systemen seinen Einsatz findet:
- Mikrocontroller-Schnittstellen: Zur Anbindung von Peripheriegeräten an den Datenbus eines Mikrocontrollers, insbesondere wenn mehrere Geräte auf denselben Bus zugreifen.
- Speicherinterface: Zur Steuerung von Datenleitungen zu RAM, ROM oder EEPROM, um selektiven Zugriff zu ermöglichen.
- Datenverteilung und -isolierung: In komplexen digitalen Designs, wo Signale auf verschiedene Pfade aufgeteilt oder voneinander isoliert werden müssen.
- Bus-Treiber: Zur Erhöhung der Stromtragfähigkeit von Signalen und zur Erleichterung der Kommunikation über längere Leiterbahnen oder Verbindungen.
- Logik-Konverter: Kann zur Pegelanpassung zwischen verschiedenen TTL-Subfamilien oder in Verbindung mit anderen Logikgattern eingesetzt werden.
- Test- und Messgeräte: In Laborausstattung, wo präzise Signalsteuerung für Messungen und Analysen erforderlich ist.
Technische Vorteile und Implementierungsdetails
Die Entscheidung für den SN 74LS244N TEX basiert auf seinen inhärenten technischen Vorzügen, die ihn von einfacheren Alternativen abheben. Die Low-Power Schottky-Technologie bietet eine hervorragende Balance zwischen Geschwindigkeit und Energieeffizienz, was für netzbetriebene sowie batteriebetriebene Geräte von Bedeutung ist. Die schnelle Schaltgeschwindigkeit minimiert Latenzzeiten in digitalen Systemen, während die definierte Strombelastbarkeit der Ausgänge sicherstellt, dass auch anspruchsvollere nachfolgende Schaltungen zuverlässig angesteuert werden können.
Jeder der beiden unabhängigen 4-Kanal-Puffer des SN 74LS244N TEX wird über separate Enable-Eingänge (G1 und G2) gesteuert. Ist ein Enable-Eingang auf logisch HIGH, sind die zugehörigen vier Ausgänge aktiviert und übertragen das Signal vom jeweiligen Eingang. Ist der Enable-Eingang auf logisch LOW, werden die zugehörigen vier Ausgänge in einen hochohmigen Zustand versetzt, der praktisch keine Last für die Datenleitung darstellt. Diese Gruppierung ermöglicht eine feingranulare Kontrolle über die Datenströme und ist ein wesentlicher Vorteil gegenüber Bausteinen mit einem einzigen Enable-Eingang für alle Kanäle.
Erweiterte Funktionalität und Systemintegration
Die Fähigkeit, den Ausgang in einen hochohmigen Zustand zu versetzen, ist entscheidend für die Implementierung von bidirektionalen Bussen. Wenn beispielsweise zwei Mikrocontroller über einen gemeinsamen Bus kommunizieren, kann jeder Mikrocontroller seinen eigenen SN 74LS244N TEX verwenden, um seine Daten auf den Bus zu legen, während der andere Mikrocontroller seine Ausgänge deaktiviert. Dies verhindert nicht nur Kurzschlüsse, sondern ermöglicht auch eine geordnete Datenübertragung zwischen den Geräten. Die geringe Eingangsspannungsschwelle und die hohe Ausgangsstromlieferfähigkeit des SN 74LS244N TEX sind typische Merkmale der LS-TTL-Familie, die eine robuste Performance auch unter wechselnden Umgebungsbedingungen gewährleisten.
FAQ – Häufig gestellte Fragen zu SN 74LS244N TEX – Buffer, 3-State, 4,75 … 5,25 V, DIL-20
Was bedeutet 3-State Buffer?
Ein 3-State Buffer ist eine spezielle Art von digitalen Logikgattern, das drei mögliche Ausgangszustände hat: logisch HIGH (1), logisch LOW (0) und hochohmig (High-Z). Der hochohmige Zustand ermöglicht es, den Ausgang effektiv von der verbundenen Schaltung zu trennen, ohne dabei eine elektrische Last zu erzeugen. Dies ist essenziell für das Management von Datenbussen.
In welchen Arten von Projekten ist der SN 74LS244N TEX besonders nützlich?
Der SN 74LS244N TEX ist ideal für Projekte, die den Zugriff auf einen gemeinsamen Datenbus regeln müssen, wie z.B. Mikrocontroller-basierte Systeme, Speicherinterfaces, Peripherie-Anbindungen oder jede Anwendung, bei der mehrere Geräte Signale auf dieselbe Leitung legen könnten.
Welchen Vorteil bietet die LS-TTL-Technologie?
Die LS-TTL-Technologie (Low-Power Schottky TTL) bietet ein gutes Gleichgewicht zwischen Schaltgeschwindigkeit und Stromverbrauch. Sie ist bekanntermaßen robust, zuverlässig und relativ unempfindlich gegenüber elektrischem Rauschen, was sie für eine Vielzahl von industriellen und Hobby-Anwendungen geeignet macht.
Kann der SN 74LS244N TEX mit anderen Logikfamilien wie CMOS verwendet werden?
Ja, der SN 74LS244N TEX kann mit vielen CMOS-Schaltungen verwendet werden, insbesondere wenn die Betriebsspannung im Bereich von 4,75 V bis 5,25 V liegt. Bei der Kombination mit CMOS ist es wichtig, die Spannungspegel und Stromfähigkeiten beider Familien zu berücksichtigen, um eine optimale Leistung zu gewährleisten.
Was bedeutet die Bezeichnung DIL-20?
DIL steht für Dual In-line Package. Die Zahl 20 gibt an, dass der IC in einem Gehäuse untergebracht ist, das zwei parallele Reihen von Anschlussbeinen (Pins) besitzt, insgesamt 20 Pins. Dies ist ein gängiges und leicht zu handhabendes Gehäuseformat für integrierte Schaltkreise.
Wie werden die beiden Enable-Eingänge (G1 und G2) des SN 74LS244N TEX genutzt?
Der SN 74LS244N TEX verfügt über zwei unabhängige Enable-Eingänge (G1 und G2). Jeder dieser Eingänge steuert eine Gruppe von vier Kanälen. Durch unabhängiges Ansteuern von G1 und G2 können Sie die vier Kanäle der ersten Gruppe und die vier Kanäle der zweiten Gruppe separat aktivieren oder deaktivieren, was eine flexible Bus-Kontrolle ermöglicht.
Welche maximale Datenrate ist mit dem SN 74LS244N TEX zu erwarten?
Die maximale Datenrate wird hauptsächlich durch die Propagationsverzögerung des ICs und die Latenzzeiten der nachgeschalteten Komponenten bestimmt. Mit einer typischen Propagationsverzögerung von etwa 10 ns kann der SN 74LS244N TEX Datenraten im niedrigen zweistelligen MHz-Bereich zuverlässig verarbeiten, vorausgesetzt, die Gesamtarchitektur des Systems unterstützt dies.
