Maximieren Sie Ihre parallele Dateneingabe mit dem SN 74HC165DR TEX Shift Register
Suchen Sie nach einer effizienten Lösung, um die Anzahl der benötigten parallelen Eingangsleitungen auf Ihrem Mikrocontroller zu reduzieren und gleichzeitig eine robuste Datenaufnahme zu gewährleisten? Das SN 74HC165DR TEX – Shift Register, 8-Bit, 2 … 5,5 V, SO-16 ist die ideale Komponente für Entwickler und Ingenieure, die kompakte und leistungsfähige Designs realisieren möchten. Dieses hochentwickelte Schieberegister ermöglicht die Umwandlung von 8 parallelen Datenbits in einen seriellen Datenstrom, der mit nur einer einzigen Steuerleitung ausgelesen werden kann.
Präzision und Effizienz in der Datenerfassung
Das SN 74HC165DR TEX zeichnet sich durch seine Fähigkeit aus, eine Vielzahl von parallelen Eingangssignalen zu einem seriellen Bus zu aggregieren. Dies ist besonders vorteilhaft in Anwendungen, bei denen die Anzahl der verfügbaren GPIO-Pins begrenzt ist, aber dennoch mehrere Sensordaten oder Steuersignale erfasst werden müssen. Durch die serielle Übertragung wird die Komplexität der Verdrahtung signifikant reduziert und die Anzahl der benötigten Leitungen auf ein Minimum beschränkt. Diese Effizienzsteigerung ist entscheidend für die Miniaturisierung von Elektronikprojekten und die Optimierung von Leiterplattendesigns. Im Vergleich zu Standardlösungen, die oft zusätzliche Multiplexer oder dedizierte parallele Schnittstellen erfordern, bietet das SN 74HC165DR TEX eine integrierte und platzsparende Alternative, die sowohl die Entwicklungszeit verkürzt als auch die Kosten senkt.
Leistungsmerkmale und technische Vorteile
Das SN 74HC165DR TEX basiert auf der High-Performance-CMOS-Technologie und bietet eine breite Palette von Betriebsparametern, die es zu einer vielseitigen Wahl für diverse Projekte machen. Die Fähigkeit, in einem Spannungsbereich von 2 V bis 5,5 V zu operieren, ermöglicht die Integration in Systeme mit unterschiedlichen Logikpegeln, von stromsparenden 3,3-V-Systemen bis hin zu etablierten 5-V-Plattformen.
- Hohe Datenrate: Ermöglicht schnelle Erfassung und Übertragung von parallelen Daten.
- Flexibler Betrieb: Geeignet für eine breite Palette von Logikspannungen (2 V bis 5,5 V).
- Robustheit: Typische HC-CMOS-Merkmale für zuverlässige Leistung.
- Platzsparendes SO-16 Gehäuse: Ideal für kompakte Schaltungen und höhere Integrationsdichte.
- Einfache Ansteuerung: Direkt mit Mikrocontrollern oder anderen digitalen Logikschaltungen kombinierbar.
- Low Power Consumption: Energieeffizient, was es ideal für batteriebetriebene Anwendungen macht.
- Synchroner oder asynchroner Ladebetrieb: Bietet Flexibilität bei der Datenübernahme.
Anwendungsgebiete und Einsatzmöglichkeiten
Die Vielseitigkeit des SN 74HC165DR TEX eröffnet zahlreiche Anwendungsmöglichkeiten in verschiedenen Branchen und Hobbyprojekten. Seine Kernfunktion, die Reduzierung der parallelen Eingänge, ist in vielen Szenarien von unschätzbarem Wert.
- Industrielle Automatisierung: Erfassung von Schalterzuständen, Tastenmatrix-Scans oder Sensordaten von mehreren Peripheriegeräten.
- Consumer Electronics: Integration in Spielekonsolen, Fernbedienungen oder andere Geräte, die eine kompakte Eingangsverwaltung erfordern.
- Robotik: Anbindung von Endschaltern, Joysticks oder anderen Eingabegeräten an die Steuereinheit.
- Hobby-Elektronik und Prototyping: Ideal für Arduino-, Raspberry Pi- und andere Mikrocontroller-Projekte, bei denen GPIO-Pins ein Engpass sind.
- Mess- und Prüftechnik: Sammeln von Messwerten von mehreren Analog-Digital-Wandlern oder Sensoren.
- Sicherheitssysteme: Überwachung von Tür-/Fensterkontakten oder anderen Sicherheitssensoren.
Technische Spezifikationen im Detail
Das SN 74HC165DR TEX ist ein 8-Bit-Schieberegister, das sowohl synchrone als auch asynchrone Ladefunktionen unterstützt. Die Clock- und Latch-Eingänge ermöglichen eine präzise Steuerung des Datenflusses. Der Enable-Eingang bietet zusätzliche Kontrolle über die Aktivität des Registers. Mit seinen robusten CMOS-Eigenschaften gewährleistet es eine zuverlässige Leistung über einen weiten Temperaturbereich.
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | 8-Bit Schieberegister |
| Logikfamilie | HC (High-speed CMOS) |
| Betriebsspannung | 2 V bis 5,5 V |
| Gehäuseform | SO-16 (Small Outline, 16 Pins) |
| Anzahl paralleler Eingänge | 8 |
| Anzahl serieller Ausgänge | 1 |
| Ladefunktion | Synchron und Asynchron |
| Clock-Eingang | Ja |
| Latch/Chip Select | Ja (PL – Parallel Load) |
| Enable-Eingang | Ja (CE – Clock Enable) |
| Ausgangsstromfähigkeit | Standard HC CMOS Spezifikationen (typisch 5.2 mA @ 5V) |
| Verarbeitungstemperaturbereich | -40 °C bis +85 °C (Standardindustrietauglichkeit) |
| Data Setup/Hold Times | Genaue Zeiten sind im Datenblatt spezifiziert, aber typisch für schnelle CMOS-Bausteine, optimiert für zuverlässige Taktsynchronisation. |
| Propagationsverzögerung | Gering, charakteristisch für die HC-Serie, optimiert für schnelle Datenübertragung. |
Tiefgehende technische Analyse: CMOS-Technologie und Signalintegrität
Die Wahl der High-speed CMOS (HC) Technologie für das SN 74HC165DR TEX ist entscheidend für seine Leistungsfähigkeit und breite Akzeptanz. Diese Technologie kombiniert die Geschwindigkeit von TTL (Transistor-Transistor-Logic) mit den Vorteilen der CMOS-Struktur, wie z.B. einen geringen statischen Stromverbrauch. Die geringe Stromaufnahme ist ein kritischer Faktor für alle batteriebetriebenen Geräte und Projekte, die auf Energieeffizienz angewiesen sind. Dies ermöglicht längere Betriebszeiten ohne häufigen Batteriewechsel.
Die Signalintegrität wird durch die Designmerkmale des SN 74HC165DR TEX weiter verbessert. Der dedizierte Latch-Eingang (PL – Parallel Load) erlaubt das sofortige Übernehmen der parallelen Eingangsdaten in das interne Register, unabhängig vom Taktzustand. Dies ist nützlich für das schnelle Erfassen von Zuständen oder das Zurücksetzen des Systems. Der Clock Enable (CE) Eingang bietet eine weitere Ebene der Kontrolle, mit der die Taktsteuerung des Schieberegisters aktiviert oder deaktiviert werden kann. Dies ermöglicht es, den Datentransfer zu stoppen und fortzusetzen, ohne den aktuellen Zustand des Registers zu verlieren, was in komplexen Steuerungssequenzen von Vorteil ist.
Die acht parallelen Eingänge (D0-D7) sind direkt an die internen Flip-Flops des Schieberegisters gekoppelt. Der serielle Datenausgang (Q7 oder Q7) gibt die Daten in sequenzieller Reihenfolge aus, synchron mit der steigenden oder fallenden Taktflanke, je nach Implementierung des spezifischen Bausteins. Diese serielle Datenleitung kann dann an den seriellen Dateneingang eines weiteren Schieberegisters oder direkt an einen Mikrocontroller-GPIO-Pin angeschlossen werden, der als serieller Eingang konfiguriert ist (z.B. SPI-Eingang).

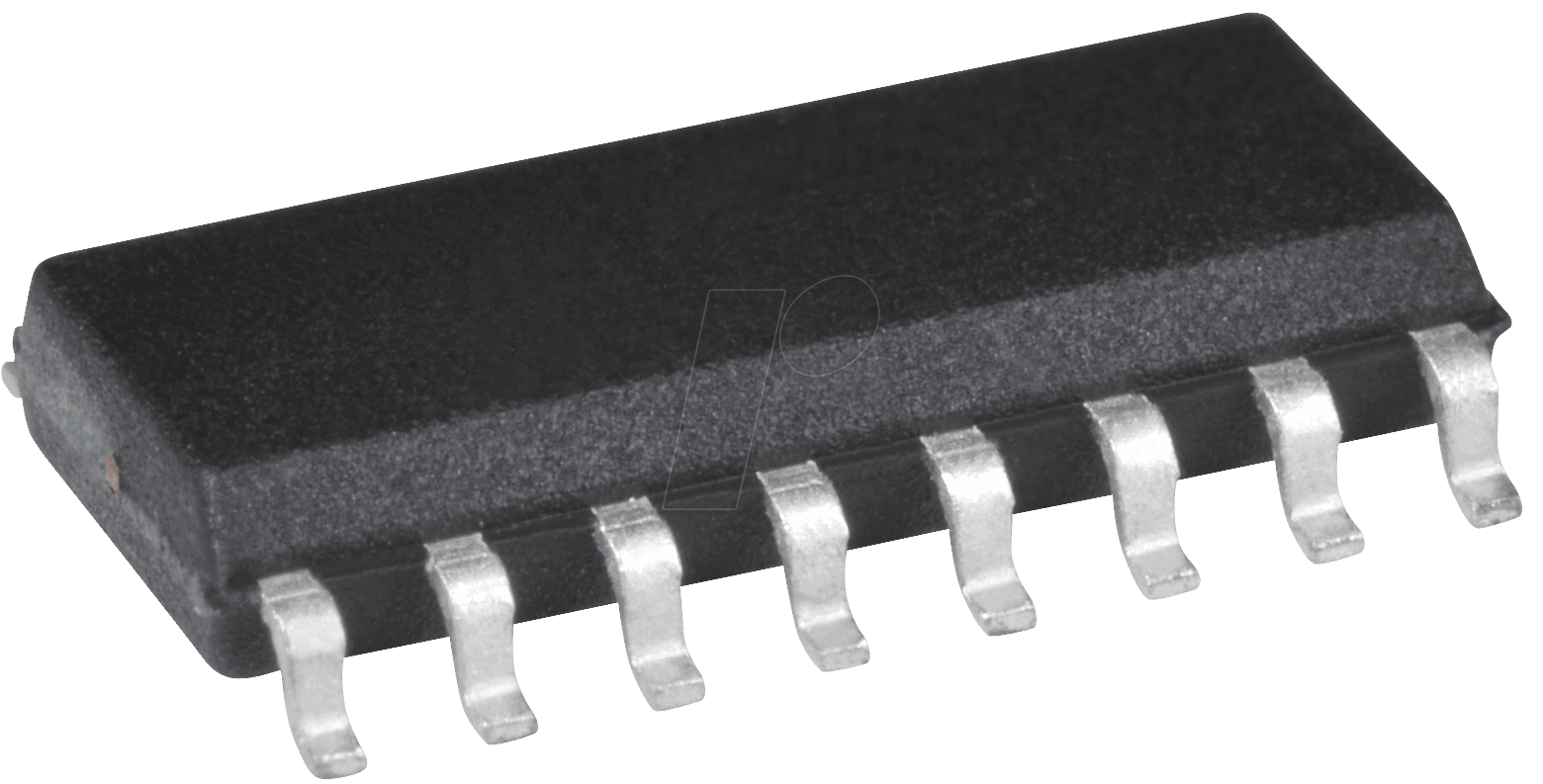

Das SO-16 Gehäuse ist ein Standard in der Oberflächenmontage (SMD), das eine gute Balance zwischen Bauteilgröße und Handhabungsfreundlichkeit bietet. Seine geringe Höhe und die kompakten Abmessungen ermöglichen eine dichte Bestückung auf Leiterplatten, was für die Entwicklung von kleinen und modularen elektronischen Geräten unerlässlich ist. Die Pin-Anordnung im SO-16 Format ist weit verbreitet und gut unterstützt durch die meisten automatisierten Fertigungsprozesse.
Bei der Ansteuerung ist zu beachten, dass die Taktfrequenz und die Datenübergangszeiten mit den Spezifikationen des Datenblatts übereinstimmen müssen, um eine zuverlässige Funktion zu gewährleisten. Typische Anwendungsbeispiele beinhalten das Auslesen eines Tastatur-Arrays, bei dem jede Taste einen eigenen Eingang auf dem SN 74HC165DR TEX hat. Nach dem Laden der Daten können diese nacheinander ausgelesen werden, wodurch nur ein einziger SPI-Port oder ein paar GPIOs am Mikrocontroller belegt werden.
FAQ – Häufig gestellte Fragen zu SN 74HC165DR TEX – Shift Register, 8-Bit, 2 … 5,5 V, SO-16
Kann ich das SN 74HC165DR TEX mit einem 3,3-V-Mikrocontroller verwenden?
Ja, das SN 74HC165DR TEX ist für einen Betriebsspannungsbereich von 2 V bis 5,5 V ausgelegt. Daher ist es voll kompatibel mit 3,3-V-Logiksystemen.
Wie viele parallele Eingänge hat dieses Shift Register?
Das SN 74HC165DR TEX verfügt über acht parallele Dateneingänge (D0 bis D7).
Welche Art von Ausgang hat das SN 74HC165DR TEX?
Es hat einen seriellen Datenausgang, der die gesammelten parallelen Daten nacheinander ausgibt.
Ist dieses Shift Register für schnelles Schalten geeignet?
Ja, die HC-Technologie steht für High-speed CMOS und bietet gute Schaltgeschwindigkeiten für die meisten Anwendungen, die eine schnelle Datenerfassung erfordern.
Benötige ich spezielle Treiber für die Ansteuerung des SN 74HC165DR TEX?
Nein, in der Regel kann das SN 74HC165DR TEX direkt von den GPIO-Pins eines Mikrocontrollers oder einer anderen digitalen Logikschaltung angesteuert werden, solange die Spannungspegel kompatibel sind.
Was ist der Vorteil der Verwendung eines Shift Registers anstelle von mehr GPIO-Pins?
Der Hauptvorteil ist die Reduzierung der benötigten GPIO-Pins. Sie können 8 parallele Signale mit nur einem seriellen Eingangspin auf Ihrem Mikrocontroller erfassen, was die Verdrahtung vereinfacht und die Anzahl der verfügbaren Pins für andere Aufgaben erhöht.
Ist das SN 74HC165DR TEX gegen Überspannung geschützt?
Wie bei den meisten integrierten Schaltkreisen wird empfohlen, die Spannungspegel innerhalb der spezifizierten Grenzen zu halten. Überspannung kann zu Beschädigungen führen. Der vorgesehene Betriebsspannungsbereich (2-5,5 V) bietet jedoch eine gute Robustheit innerhalb dieser Grenzen.
