Präzise Signalaufbereitung mit dem SN 74AHC1G14DBVR Invertierenden Schmitt-Trigger
Wenn es um die zuverlässige Glättung und Formung von digitalen Signalen geht, stoßen Standard-Logikgatter schnell an ihre Grenzen. Der SN 74AHC1G14DBVR Invertierender Schmitt-Trigger von Texas Instruments ist die ideale Lösung für Entwickler und Ingenieure, die eine präzise und rauschunempfindliche Signalverarbeitung in ihren Schaltungen benötigen. Dieses Bauteil ist speziell konzipiert, um mit seiner Hysterese-Funktion digitale Signale von verrauschten Analogquellen in klare, stabile digitale Pegel umzuwandeln, was es zu einer unverzichtbaren Komponente in einer Vielzahl von anspruchsvollen Elektronikanwendungen macht.
Warum der SN 74AHC1G14DBVR die Überlegene Wahl ist
Im Vergleich zu herkömmlichen Invertierern bietet der SN 74AHC1G14DBVR entscheidende Vorteile durch seine integrierte Schmitt-Trigger-Funktionalität. Während ein Standard-Invertierer bereits bei geringsten Spannungsschwankungen im Übergangsbereich instabil reagieren kann, sorgt die Hysterese des Schmitt-Triggers für definierte Schaltschwellen und eine hohe Immunität gegen Rauschen. Dies bedeutet eine deutlich höhere Zuverlässigkeit und weniger Fehlfunktionen in Ihrer Schaltung, insbesondere in Umgebungen mit elektromagnetischen Störungen oder bei der Verarbeitung von Signalen von langsamen, analogen Quellen wie Sensoren. Die breite Betriebsspannung von 2 V bis 5,5 V maximiert zudem die Flexibilität für den Einsatz in verschiedensten Systemdesigns.
Kernfunktionen und Vorteile
- Hysterese für Rauschimmunität: Die definierte Hysterese verhindert ungewollte Schaltschwankungen und sorgt für stabile Ausgangssignale, selbst bei verrauschten Eingängen. Dies ist essenziell für die Signalintegrität in sensiblen digitalen Schaltungen.
- Vielseitige Betriebsspannung: Mit einer Betriebsspannung von 2 V bis 5,5 V ist dieser Schmitt-Trigger kompatibel mit einer breiten Palette von Logikfamilien und Stromversorgungen, was ihn für diverse Projekte universell einsetzbar macht.
- Hochgeschwindigkeitsbetrieb: Trotz seiner Rauschunterdrückungsfähigkeiten bietet der SN 74AHC1G14DBVR schnelle Schaltzeiten, was ihn für zeitkritische Anwendungen qualifiziert.
- Kompaktes SOT-23-5 Gehäuse: Das kleine und flache SOT-23-5 Gehäuse ermöglicht eine platzsparende Integration auf Leiterplatten, ideal für moderne, miniaturisierte Elektronik.
- Zuverlässige Signalformung: Er wandelt unscharfe oder schwankende Eingangssignale zuverlässig in klare digitale Pegel um, was die Leistung und Stabilität des Gesamtsystems verbessert.
- Niedriger Stromverbrauch: Optimiert für Energieeffizienz, minimiert dieser Schmitt-Trigger den Stromverbrauch, was für batteriebetriebene oder energiebewusste Anwendungen von großer Bedeutung ist.
Technische Spezifikationen und Designmerkmale
Der SN 74AHC1G14DBVR ist ein CMOS-Logikbaustein, der auf der fortschrittlichen AHC (Advanced High-Speed CMOS) Technologie basiert. Diese Technologie kombiniert die hohe Geschwindigkeit von BiCMOS mit den Vorteilen von CMOS, wie niedrigem Stromverbrauch und hoher Rauschimmunität. Der integrierte invertierende Schmitt-Trigger zeichnet sich durch seine symmetrischen oder unsymmetrischen Schaltschwellen aus, die durch die Hysterese definiert sind. Dies ist ein entscheidender Unterschied zu Standard-Invertern, deren Schaltschwellen oft näher beieinander liegen und somit anfälliger für Rauschen sind.
Signalaufbereitung im Detail: Die Hysterese erklärt
Die Hysterese ist das Kernstück der Funktionalität eines Schmitt-Triggers. Sie definiert zwei unterschiedliche Schwellenspannungen: eine für den Übergang von niedrig auf hoch (V_T+) und eine für den Übergang von hoch auf niedrig (V_T-). Die Differenz zwischen diesen beiden Schwellen (V_H = V_T+ – V_T-) ist die Hysterese-Breite. Solange die Eingangsspannung zwischen V_T- und V_T+ liegt, behält der Ausgang seinen aktuellen Zustand bei. Erst wenn die Spannung V_T+ überschreitet, schaltet der Ausgang auf LOW (wenn invertierend), und erst wenn sie V_T- unterschreitet, schaltet der Ausgang auf HIGH. Diese breitere „Toleranzzone“ macht den Schmitt-Trigger extrem unempfindlich gegenüber Rauschen oder langsam ansteigenden Flanken, die innerhalb dieser Zone liegen.
Anwendungsbereiche und Einsatzmöglichkeiten
Die Vielseitigkeit des SN 74AHC1G14DBVR erschließt sich durch seine Fähigkeit, digitale Signale zu stabilisieren und zu formen. Typische Anwendungsfelder umfassen:
- Pegelwandlung und Entprellung von Tastern: Wenn ein mechanischer Taster betätigt wird, erzeugt er oft mehrere kurze Kontaktübergänge (Prellen), bevor ein stabiler Kontakt hergestellt wird. Ein Schmitt-Trigger entprellt diese Signale automatisch und liefert einen einzigen, sauberen Schaltimpuls.
- Schnittstellentreiber für verrauschte Signale: In rauschigen Umgebungen können Signale von Sensoren, wie z.B. Reed-Kontakten oder einfachen Schaltern, instabil sein. Der SN 74AHC1G14DBVR wandelt diese zuverlässig in digitale Pegel um, die von Mikrocontrollern verarbeitet werden können.
- Oszillatorschaltungen: Schmitt-Trigger sind essenziell für die Realisierung von einfachen Relaxationsoszillatoren, bei denen eine RC-Netzwerk-Ladung über die Hysterese-Schwellen gesteuert wird.
- Digitalisierung von Analogsignalen: Bei der Konvertierung von analogen Signalen in digitale Daten kann ein Schmitt-Trigger verwendet werden, um die Schwellen für die Analog-Digital-Umwandlung zu definieren und Rauschen zu minimieren.
- Signalaufbereitung in industriellen Umgebungen: In industriellen Steuerungen, wo elektromagnetische Interferenzen (EMI) häufig auftreten, sorgt der SN 74AHC1G14DBVR für robuste Signalübertragung.
Leistungsübersicht und Vergleich
| Merkmal | SN 74AHC1G14DBVR | Standard-Inverter |
|---|---|---|
| Signalaufbereitung (Rauschimmunität) | Sehr Hoch (durch Hysterese) | Mittelmäßig (anfällig für Rauschen) |
| Schaltzeiten (typisch) | Schnell (z.B. 5-10 ns bei 5V) | Sehr Schnell (oft schneller als Schmitt-Trigger) |
| Anzahl der Schaltschwellen | 2 (differenziert für Auf/Ab) | 1 (unsymmetrisch oder symmetrisch) |
| Entprellfunktion | Integriert | Nicht integriert (erfordert externe Komponenten) |
| Betriebsspannungsbereich | 2,0 V bis 5,5 V | Variiert je nach Familie (oft spezifischer) |
| Gehäusegröße | Kompakt (SOT-23-5) | Variiert (oft größer oder mit mehr Pins) |
| Energieeffizienz | Hoch (CMOS-Technologie) | Variiert, AHC ist sehr effizient |
FAQ – Häufig gestellte Fragen zu SN 74AHC1G14DBVR – Invertierender Schmitt-Trigger, 2 .. 5,5 V, SOT-23-5
Was ist ein invertierender Schmitt-Trigger und wie unterscheidet er sich von einem Standard-Inverter?
Ein invertierender Schmitt-Trigger ist ein Logikbaustein, der ein Eingangssignal invertiert und gleichzeitig eine Hysterese-Funktion implementiert. Die Hysterese sorgt dafür, dass der Ausgang erst bei unterschiedlichen Schwellenspannungen für steigende und fallende Eingangsflanken umschaltet. Dies macht ihn deutlich robuster gegenüber Rauschen und Schwankungen im Eingangssignal als ein Standard-Inverter, der nur eine einzige, eng definierte Schaltschwelle hat.
In welchen Anwendungen ist die Hysterese-Funktion des SN 74AHC1G14DBVR besonders vorteilhaft?
Die Hysterese ist besonders vorteilhaft in Anwendungen, bei denen das Eingangssignal von verrauschten Quellen stammt, wie z.B. von mechanischen Tastern (Entprellung), Analogschaltern, langsamen Sensoren oder in Umgebungen mit hoher elektromagnetischer Störung. Sie gewährleistet, dass das digitale Ausgangssignal stabil und frei von unerwünschten Mehrfachschaltungen ist.
Kann der SN 74AHC1G14DBVR mit verschiedenen Logikspannungen (z.B. 3,3V und 5V) betrieben werden?
Ja, der SN 74AHC1G14DBVR ist für einen breiten Betriebsspannungsbereich von 2,0 V bis 5,5 V ausgelegt. Das bedeutet, er ist flexibel einsetzbar in Systemen, die entweder mit 3,3 V oder 5 V Logikpegeln arbeiten, ohne dass zusätzliche Pegelwandler erforderlich sind.

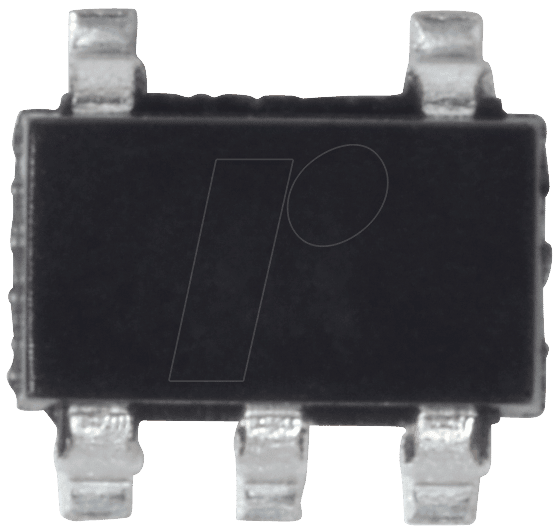

Was bedeutet das SOT-23-5 Gehäuse für meine Schaltung?
Das SOT-23-5 (Small Outline Transistor) Gehäuse ist ein sehr kompaktes und flaches Oberflächenmontagegehäuse. Es ermöglicht eine platzsparende Integration auf Leiterplatten, was besonders wichtig für moderne Designs mit hoher Bauteildichte oder für den Einsatz in kleinen Geräten ist. Die Montage erfolgt üblicherweise mittels Reflow-Lötverfahren.
Wie beeinflusst die Betriebsspannung die Schaltgeschwindigkeit des SN 74AHC1G14DBVR?
Wie bei den meisten digitalen Logikbausteinen nimmt die Schaltgeschwindigkeit tendenziell mit steigender Betriebsspannung zu. Bei 5,5 V wird der Baustein seine maximale Geschwindigkeit erreichen, während bei niedrigeren Spannungen (z.B. 2 V) die Schaltzeiten etwas länger sind. Die genauen Werte sind dem Datenblatt des Herstellers zu entnehmen.
Ist der SN 74AHC1G14DBVR für einfache Oszillatorschaltungen geeignet?
Ja, die invertierende Schmitt-Trigger-Funktionalität ist ideal für die Realisierung von einfachen und stabilen Relaxationsoszillatoren, oft in Kombination mit einem Widerstand und einem Kondensator. Die Hysterese sorgt für die notwendige Rückkopplung, um eine Schwingung zu initiieren und aufrechtzuerhalten.
Welche Leistungseinbußen sind bei der Verwendung eines Schmitt-Triggers im Vergleich zu einem Standard-Inverter zu erwarten?
Ein potenzieller Nachteil von Schmitt-Triggern im Vergleich zu reinen Standard-Invertern kann eine etwas geringere maximale Schaltgeschwindigkeit sein, da die interne Schaltung für die Hysterese komplexer ist. Allerdings wird dieser kleine Unterschied in den meisten Anwendungen durch die verbesserte Rauschimmunität und Zuverlässigkeit mehr als ausgeglichen, insbesondere dort, wo reine Standard-Inverter versagen würden.
