Hochleistungs-NAND-Logik: SN 74AHC1G00DBVR für anspruchsvolle Schaltungsdesigns
Sind Sie ein erfahrener Elektronikentwickler, Systemintegrator oder Hobbyist, der nach einer zuverlässigen und kompakten Lösung für die Implementierung grundlegender logischer Funktionen sucht? Das SN 74AHC1G00DBVR von Texas Instruments ist ein 2-Input-NAND-Gatter, das speziell dafür entwickelt wurde, Ihre digitalen Schaltungen mit Präzision und Effizienz zu erweitern. Dieses Bauteil ist die ideale Wahl für Projekte, bei denen Platzbeschränkungen und eine breite Betriebsspannungsunterstützung im Vordergrund stehen, und bietet eine überlegene Alternative zu weniger spezialisierten oder leistungsschwächeren Logikbausteinen.
Überragende Leistung und Vielseitigkeit
Das SN 74AHC1G00DBVR repräsentiert die fortschrittliche AHC (Advanced High-speed CMOS)-Technologie von Texas Instruments. Diese Technologie kombiniert die Geschwindigkeitsvorteile von High-Speed-TTL (HTTL) mit den geringen Stromverbrauchseigenschaften und der hohen Geräuschimmunität von CMOS. Im Vergleich zu älteren CMOS-Logikfamilien oder diskreten Transistorlösungen bietet das SN 74AHC1G00DBVR eine signifikant höhere Schaltgeschwindigkeit und verbesserte Stromtreiberfähigkeiten, ohne dabei Kompromisse bei der Spannungsflexibilität einzugehen. Seine Fähigkeit, über einen weiten Spannungsbereich von 2 V bis 5,5 V zu arbeiten, macht es äußerst kompatibel mit verschiedensten Systemdesigns, von batteriebetriebenen Geräten bis hin zu komplexen Embedded-Systemen mit unterschiedlichen Spannungsebenen.
Kernfunktionen und Technische Exzellenz
Das Herzstück des SN 74AHC1G00DBVR ist die Implementierung eines einzigen 2-Input-NAND-Gatters. Diese grundlegende logische Funktion ist ein unverzichtbares Werkzeug in der digitalen Elektronik und dient als Baustein für komplexere logische Schaltungen wie Flip-Flops, Decoder und Multiplexer. Die Implementierung als Einzelelement in einem kompakten Gehäuse minimiert den Platzbedarf auf der Leiterplatte und ermöglicht eine präzise Platzierung, was besonders in Miniaturgeräten entscheidend ist.
- Hohe Schaltgeschwindigkeit: Ermöglicht schnelle Reaktionen in digitalen Systemen, unerlässlich für Echtzeit-Anwendungen.
- Breiter Betriebsspannungsbereich (2 V bis 5,5 V): Bietet maximale Flexibilität bei der Integration in bestehende und neue Designs mit unterschiedlichen Stromversorgungsschienen.
- Geringer Stromverbrauch: Charakteristisch für die CMOS-Technologie, was es ideal für energieeffiziente Anwendungen macht.
- Hohe Geräuschimmunität: Verhindert Fehlfunktionen aufgrund von elektrischen Störungen, was zu stabileren und zuverlässigeren Schaltungen führt.

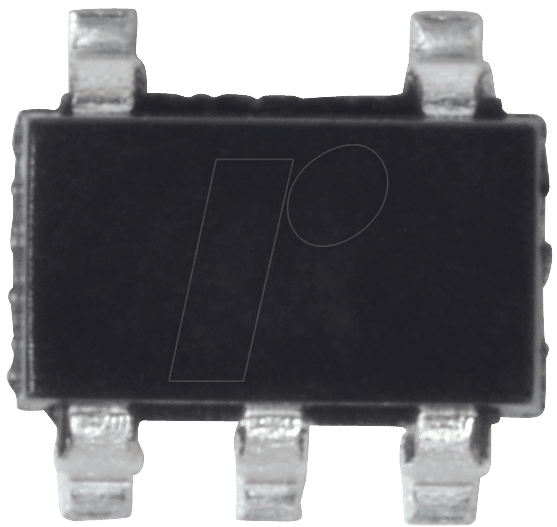

- Kompaktes SOT-23-5 Gehäuse: Spart wertvollen Platz auf der Leiterplatte, perfekt für platzbeschränkte Designs.
- Standardisierte Logikfunktion: Die universelle Natur des NAND-Gatters ermöglicht eine einfache Integration in jede digitale Logikarchitektur.
Anwendungsgebiete und Einsatzmöglichkeiten
Das SN 74AHC1G00DBVR findet breite Anwendung in einer Vielzahl von elektronischen Geräten und Systemen. Seine Präzision und Zuverlässigkeit machen es zu einer bevorzugten Wahl für Designer, die höchste Standards an Leistung und Funktionalität anlegen. Die Einfachheit der logischen Funktion in Kombination mit der fortschrittlichen Technologie ermöglicht eine breite Palette von Anwendungen:
- Embedded-Systeme: Zur Steuerung von Peripheriegeräten, Zustandsüberwachung und Implementierung von grundlegenden Logikpfaden.
- Digitale Signalverarbeitung: Als Teil von komplexeren Schaltungen, die zur Verarbeitung und Manipulation von digitalen Signalen benötigt werden.
- Consumer Electronics: In Spielkonsolen, Mobiltelefonen, Wearables und Haushaltsgeräten, wo Platz und Energieeffizienz entscheidend sind.
- Industrielle Automatisierung: Zur Steuerung von Maschinen, Sensornetzwerken und zur Implementierung von Sicherheitslogiken.
- Prototyping und Hobby-Projekte: Ein unverzichtbarer Baustein für jeden Elektronikenthusiasten, der komplexe Schaltungen realisieren möchte.
- Kommunikationssysteme: Zur Implementierung von Steuerungslogiken in Basisstationen und Netzwerkgeräten.
Technische Spezifikationen im Detail
Das SN 74AHC1G00DBVR ist ein sorgfältig konstruiertes Bauteil, das auf bewährter Technologie basiert. Die folgenden Spezifikationen verdeutlichen seine Leistungsfähigkeit und Zuverlässigkeit:
| Merkmal | Beschreibung |
|---|---|
| Hersteller | Texas Instruments |
| Logikfunktion | NAND-Gatter, 2-Input |
| Technologie | AHC (Advanced High-speed CMOS) |
| Betriebsspannung | 2 V bis 5,5 V |
| Anzahl der Gatter pro Gehäuse | 1 |
| Gehäusetyp | SOT-23-5 (SMD) |
| Max. Ausgangsstrom (Source/Sink) | Typisch ±8 mA bei 3,3 V, abhängig von Temperatur und Spannungsabfall |
| Propagationsverzögerung | Typisch < 5 ns bei 5 V, < 10 ns bei 3,3 V, optimiert für hohe Geschwindigkeiten |
| Stromaufnahme (Ruhezustand) | Extrem niedrig, typisch < 1 µA bei 25 °C und 5 V |
| Schutzschaltungen | Integriert für Überlastung und ESD, was die Robustheit erhöht |
FAQ – Häufig gestellte Fragen zu SN 74AHC1G00DBVR – NAND-Gate, 2-Input, 2 … 5,5 V, SOT-23-5
Was genau ist ein NAND-Gatter und wozu wird es verwendet?
Ein NAND-Gatter ist eine grundlegende digitale Logikschaltung. Es gibt nur dann ein Niedrig-Signal (Logik 0) am Ausgang aus, wenn alle seine Eingänge ein Hoch-Signal (Logik 1) haben. In allen anderen Fällen ist der Ausgang ein Hoch-Signal. NAND-Gatter sind universell einsetzbar und können zur Realisierung jeder anderen digitalen Logikfunktion verwendet werden, was sie zu fundamentalen Bausteinen in der digitalen Elektronik macht.
Warum ist die AHC-Technologie vorteilhaft gegenüber älteren CMOS- oder TTL-Logikfamilien?
Die AHC-Technologie (Advanced High-speed CMOS) bietet eine überlegene Kombination aus hoher Geschwindigkeit und geringem Stromverbrauch. Sie erreicht Geschwindigkeiten, die mit älteren High-Speed-TTL-Familien vergleichbar sind, während sie gleichzeitig die Energieeffizienz und hohe Geräuschimmunität der CMOS-Technologie beibehält. Dies ermöglicht schnellere und energieeffizientere Designs.
Kann das SN 74AHC1G00DBVR in Systemen mit verschiedenen Spannungspegeln eingesetzt werden?
Ja, das ist einer der Hauptvorteile dieses Bauteils. Mit einem Betriebsspannungsbereich von 2 V bis 5,5 V ist es äußerst flexibel und kann nahtlos in Systeme integriert werden, die mit 3,3 V, 5 V oder sogar niedrigeren Spannungen arbeiten. Dies reduziert die Notwendigkeit für zusätzliche Spannungspegelwandler.
Was bedeutet die Bezeichnung SOT-23-5 und welche Vorteile bietet dieses Gehäuse?
SOT-23-5 steht für Small Outline Transistor-Gehäuse mit 5 Pins. Dies ist ein Standard-Oberflächenmontage-Gehäuse (SMD), das sehr klein ist und wenig Platz auf der Leiterplatte benötigt. Seine kompakte Größe ist ideal für platzbeschränkte Anwendungen wie mobile Geräte, Wearables und Miniatur-Elektronik.
Wie viele NAND-Gatter sind in einem SN 74AHC1G00DBVR enthalten?
Das SN 74AHC1G00DBVR enthält ein einziges 2-Input-NAND-Gatter. Diese Implementierung als Einzelgatter ist optimiert für Designs, bei denen nur eine bestimmte logische Funktion benötigt wird und der Platz auf der Leiterplatte begrenzt ist. Es ist eine effiziente Lösung, um nur den benötigten Logikbaustein zu integrieren.
Welche Schutzmechanismen sind in diesem Bauteil integriert?
Typischerweise sind solche fortschrittlichen Logikbausteine mit integrierten Schutzschaltungen gegen elektrostatische Entladung (ESD) und Überlastung ausgestattet. Diese Mechanismen schützen das empfindliche Halbleitermaterial während des Handhabens, der Montage und im Betrieb vor transienten Spannungsspitzen, was die Zuverlässigkeit und Lebensdauer des Bauteils erhöht.
Ist dieses Bauteil für Hochfrequenzanwendungen geeignet?
Dank seiner hohen Schaltgeschwindigkeit und der AHC-Technologie ist das SN 74AHC1G00DBVR durchaus für Anwendungen geeignet, die hohe Frequenzen erfordern. Die genaue Eignung hängt von der spezifischen Anwendung und der gewünschten Signalintegrität ab, aber die schnelle Propagationsverzögerung macht es zu einer leistungsfähigen Option für viele Hochfrequenz-Logikaufgaben.
