Hochpräzise Spannungsregelung für anspruchsvolle Elektronikprojekte: SMD ZF 9,1 – Ihre Lösung für stabile Referenzspannungen

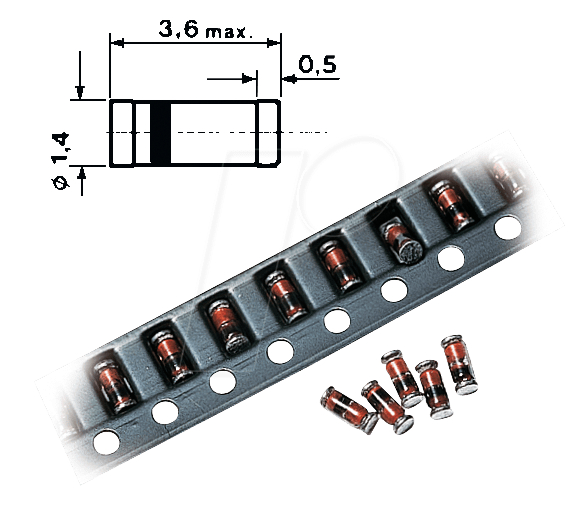

Diese SMD ZF 9,1 – Zenerdiode, 9,1 V, 0,5 W im kompakten SOD80 Gehäuse wurde entwickelt, um präzise und stabile Referenzspannungen in einer Vielzahl von elektronischen Schaltungen zu gewährleisten. Sie ist die ideale Komponente für Entwickler, Ingenieure und fortgeschrittene Hobbyisten, die auf zuverlässige und exakte Spannungsreferenzen angewiesen sind, sei es in Netzgeräten, Messgeräten oder analogen Signalverarbeitungsketten, wo unerwünschte Spannungsschwankungen die Leistung negativ beeinflussen könnten.
Warum die SMD ZF 9,1 – Zenerdiode die überlegene Wahl ist
Im Vergleich zu herkömmlichen Spannungsreglern oder weniger präzisen Zenerdioden bietet die SMD ZF 9,1 entscheidende Vorteile. Ihre exakte Nennspannung von 9,1 V und die geringe Toleranz minimieren Abweichungen und sorgen für eine konsistente Betriebsumgebung für empfindliche Schaltungsteile. Die leistungsstarken 0,5 W Leistungskapazität ermöglichen den Einsatz in anspruchsvolleren Anwendungen, während das SMD-Gehäuse (SOD80) eine hohe Integrationsdichte und kosteneffiziente Fertigung auf Leiterplatten ermöglicht. Diese Diode steht für Zuverlässigkeit und Effizienz, wo jede Millivolt zählt.
Technologische Überlegenheit und Anwendungsflexibilität
Die SMD ZF 9,1 – Zenerdiode repräsentiert den aktuellen Stand der Halbleitertechnologie im Bereich der präzisen Spannungsstabilisierung. Durch die Verwendung hochwertiger Dotierungsmaterialien und fortschrittlicher Herstellungsverfahren wird eine außergewöhnliche Gleichmäßigkeit der Sperrkennlinie und eine niedrige Impedanz im Zener-Bereich erreicht. Dies führt zu einer hervorragenden Transientenspannungsunterdrückung und einer minimierten Abhängigkeit von Stromschwankungen im Betrieb. Die kompakte Bauform im SOD80-Gehäuse (auch bekannt als SC-59 oder SOT-23-3) ermöglicht die Platzierung auf engstem Raum auf Leiterplatten, was sie für miniaturisierte Designs unerlässlich macht.
Präzise Spannungshaltung
Der Kernnutzen dieser Zenerdiode liegt in ihrer Fähigkeit, eine äußerst stabile Referenzspannung von exakt 9,1 Volt aufrechtzuerhalten. Dies ist entscheidend für:
- Analog-Digital-Wandler (ADCs) und Digital-Analog-Wandler (DACs): Gewährleistet präzise Umwandlungsraten und minimiert Fehler durch variable Referenzspannungen.
- Operationsverstärker-Schaltungen: Sorgt für konstante Arbeitspunkte und vermeidet Drift in präzisen Verstärkerschaltungen.
- Stromversorgungen und Ladegeräte: Dient als Basis für Spannungsregelschleifen, um Ausgangsspannungen auf einem exakten Niveau zu halten.
- Messgeräte und Sensoren: Stabilisiert die Versorgung von Messschaltungen, um genaue und reproduzierbare Messergebnisse zu erzielen.
- Oszillatoren und Frequenzgeneratoren: Bietet eine stabile Referenzspannung für die Takterzeugung.
Leistung und thermisches Management
Mit einer maximalen Verlustleistung von 0,5 Watt ist die SMD ZF 9,1 – Zenerdiode für eine Vielzahl von Anwendungen bestens gerüstet. Diese Leistungsklasse ermöglicht es, die Diode in Schaltungen mit moderatem Stromfluss einzusetzen, ohne dass eine zusätzliche Kühlung erforderlich ist. Das SOD80-Gehäuse weist eine gute Wärmeableitung auf, wodurch auch bei Dauerbetrieb eine zuverlässige Funktion gewährleistet wird. Die thermische Stabilität der Diode selbst trägt zusätzlich zur Konstanz der Referenzspannung bei, selbst unter wechselnden Temperaturbedingungen.
Kompaktes SMD-Design für moderne Elektronik
Das SOD80-Gehäuse ist ein Standard für die Oberflächenmontage (SMD) und bietet zahlreiche Vorteile in der modernen Leiterplattengestaltung. Seine geringen Abmessungen und die standardisierten Anschlussflächen erleichtern die automatische Bestückung und ermöglichen eine hohe Integrationsdichte. Dies ist besonders wichtig in Bereichen wie der mobilen Elektronik, Medizintechnik oder industriellen Steuerungssystemen, wo Platzersparnis eine kritische Rolle spielt. Die SMD-Bauweise reduziert zudem die Anzahl benötigter Durchgangslöcher, was die Leiterplattenkosten senken und die elektrische Leistung durch kürzere Signalwege verbessern kann.
Hohe Zuverlässigkeit und Langlebigkeit
Die Herstellung nach strengen Qualitätsstandards und die Verwendung hochwertiger Materialien gewährleisten eine hohe Zuverlässigkeit und eine lange Lebensdauer der SMD ZF 9,1 – Zenerdiode. Die Komponente ist darauf ausgelegt, Tausende von Betriebsstunden ohne Leistungseinbußen zu überstehen. Dies macht sie zu einer kosteneffizienten Wahl für Serienproduktionen, bei denen die Ausfallrate minimiert werden muss. Die robuste Bauweise schützt die Diode vor mechanischen Belastungen während des Handlings und der Montage.
Produktspezifikationen im Überblick
| Spezifikation | Details |
|---|---|
| Produkttyp | Zenerdiode für Oberflächenmontage (SMD) |
| Modellbezeichnung | SMD ZF 9,1 |
| Nenn-Zener-Spannung (VZ) | 9,1 V |
| Toleranz der Zener-Spannung | Typisch ±5% (Bitte Datenblatt für exakte Werte prüfen, Standardindustrie-Toleranz) |
| Maximale Verlustleistung (Pd) | 0,5 W |
| Gehäusetyp | SOD80 (auch bekannt als SC-59, SOT-23-3) |
| Maximale Sperrspannung (Vr) | Abhängig von spezifischer Kennzeichnung, typisch > 9,1 V für Zener-Betrieb |
| Maximaler kontinuierlicher Zenerstrom (Iz) | Berechenbar basierend auf Pd und Vz: ca. 55 mA (0,5W / 9,1V) |
| Betriebstemperaturbereich | Breiter Bereich, üblich von -55°C bis +150°C (bitte Datenblatt für exakte Spezifikation prüfen) |
| Anschlussart | Oberflächenmontage |
Einsatzgebiete und weiterführende Anwendungen
Die Einsatzmöglichkeiten der SMD ZF 9,1 – Zenerdiode sind vielfältig und reichen von grundlegenden Spannungsreferenzen bis hin zu komplexen Regelkreisen. In der industriellen Automatisierung wird sie zur Stabilisierung von Sensorsignalen und zur Erzeugung von Referenzspannungen für SPS-Systeme eingesetzt. Im Bereich der Unterhaltungselektronik sorgt sie für eine gleichbleibende Versorgung von Audio- und Videoschaltungen. Darüber hinaus findet sie Anwendung in der Medizintechnik zur präzisen Steuerung von Diagnosegeräten und Implantaten. Entwickler, die auf geringe Bauteilhöhen und hohe Schaltfrequenzen angewiesen sind, profitieren ebenfalls von der Kompaktheit und Leistungsfähigkeit dieses Bauteils.
FAQ – Häufig gestellte Fragen zu SMD ZF 9,1 – Zenerdiode, 9,1 V, 0,5 W, SOD80
Was genau ist eine Zenerdiode und wie funktioniert sie?
Eine Zenerdiode ist ein spezieller Typ einer Diode, der so konzipiert ist, dass er bei Erreichen einer bestimmten Rückwärtsspannung, der sogenannten Zener-Spannung, beginnt, Strom in umgekehrter Richtung zu leiten. Diese Spannung ist bei der SMD ZF 9,1 auf präzise 9,1 Volt eingestellt. Anders als Standarddioden, die bei Überschreitung einer kritischen Rückwärtsspannung zerstört werden, ist die Zenerdiode für diesen Betriebsbereich ausgelegt und stabilisiert die Spannung effektiv.
In welchen Anwendungen ist eine 9,1-Volt-Zenerdiode wie die SMD ZF 9,1 besonders nützlich?
Eine 9,1-Volt-Zenerdiode ist ideal für Anwendungen, bei denen eine etwas höhere Referenzspannung als die üblichen 5 Volt oder 3,3 Volt benötigt wird. Sie eignet sich hervorragend zur Stabilisierung von Versorgungsspannungen für bestimmte ICs, als Referenz für Analog-Digital-Wandler, zur Überspannungsbegrenzung in empfindlichen Schaltungen oder als Teil von komplexeren Spannungsreglerschaltungen. Die spezifische Spannung von 9,1V bietet oft einen guten Kompromiss zwischen Verfügbarkeit und Leistung.
Was bedeutet die Angabe „0,5 W“ für die Verlustleistung?
Die Angabe „0,5 W“ (Watt) bezieht sich auf die maximale Leistung, die die Zenerdiode dauerhaft in Wärme umwandeln kann, ohne Schaden zu nehmen. Dies bestimmt, wie viel Strom die Diode bei ihrer Nenn-Zener-Spannung von 9,1 V verarbeiten kann. Mit 0,5 Watt kann die Diode typischerweise einen maximalen kontinuierlichen Zenerstrom von etwa 55 Milliampere (mA) aufnehmen (berechnet als Leistung / Spannung). Für höhere Ströme sind oft parallele Schaltungen oder leistungsfähigere Bauteile erforderlich.
Ist das SOD80-Gehäuse für alle SMD-Lötanlagen geeignet?
Ja, das SOD80-Gehäuse ist ein weit verbreitetes Standardgehäuse für die Oberflächenmontage (SMD) und ist für die Bestückung mit gängigen SMD-Lötautomaten konzipiert. Seine Abmessungen und Anschlussflächen sind standardisiert, was eine einfache Integration in automatisierte Fertigungsprozesse ermöglicht. Es ist wichtig, die empfohlenen Löttemperaturen und -zeiten gemäß den Datenblättern des Herstellers und den Spezifikationen der Lötstation zu beachten.
Wie beeinflusst die Umgebungstemperatur die Zener-Spannung?
Die Zener-Spannung einer Zenerdiode ist nicht absolut temperaturunabhängig. Mit steigender Temperatur kann sich die Zener-Spannung leicht ändern. Bei Spannungen über etwa 5-6 Volt (wie bei unserer 9,1-V-Diode) dominiert in der Regel der Zener-Effekt, der eine positive Temperaturabhängigkeit aufweist. Das bedeutet, die Zener-Spannung steigt mit zunehmender Temperatur an. Für extrem präzise Anwendungen, bei denen Temperaturänderungen eine signifikante Rolle spielen, können temperaturkompensierte Zenerdioden oder spezielle Referenzschaltungen erforderlich sein.
Welche Garantien gibt es bezüglich der Lebensdauer dieser Zenerdiode?
Als Elektronikkomponente unterliegt die Zenerdiode den üblichen Industriestandards für Zuverlässigkeit und Lebensdauer. Unter Einhaltung der maximal zulässigen Betriebsparameter (Spannung, Strom, Temperatur) und ordnungsgemäßer Montage ist eine lange Lebensdauer von mehreren zehntausend Betriebsstunden zu erwarten. Konkrete Langzeitgarantien werden in der Regel nicht gegeben, da die tatsächliche Lebensdauer stark von der Anwendung und den Betriebsbedingungen abhängt. Wir beziehen unsere Komponenten von renommierten Herstellern und stellen sicher, dass sie den Industriestandards entsprechen.
Wie kann ich die Zenerdiode korrekt in meine Schaltung integrieren?
Die Zenerdiode wird immer in Sperrrichtung in die Schaltung integriert, das heißt, die Anode (oft als positive Seite markiert, falls nicht anders angegeben) wird mit der höheren Spannung verbunden und die Kathode (negative Seite) mit der niedrigeren Spannung oder Masse. Eine vorgeschaltete Strombegrenzung, meist durch einen Vorwiderstand, ist unerlässlich, um den maximal zulässigen Zenerstrom nicht zu überschreiten. Der Wert dieses Vorwiderstands muss so gewählt werden, dass die Diode bei der gewünschten Eingangsspannung im Zener-Bereich arbeitet, aber nicht überlastet wird. Die genaue Dimensionierung hängt von der Eingangsspannung und dem Strombedarf der nachfolgenden Schaltung ab. Ein Blick in ein Schaltungshandbuch oder die Konsultation mit einem Fachexperten ist empfehlenswert.
