Hochpräzise Spannungsregelung für anspruchsvolle Schaltungen: SMD ZF 8,2 – Zenerdiode
Wenn Ihre Elektronikprojekte eine exakte und stabile Referenzspannung benötigen, ist die SMD ZF 8,2 – Zenerdiode, 8,2 V, 0,5 W, SOD80 die optimale Lösung. Sie eignet sich ideal für Entwickler, Ingenieure und Hobbyisten, die Wert auf Zuverlässigkeit und präzise Leistungsfähigkeit in kompakten Bauformen legen, um unerwünschte Spannungsspitzen zu begrenzen und empfindliche Komponenten zu schützen.
Die Vorteile der SMD ZF 8,2 – Zenerdiode auf einen Blick
Diese Zenerdiode setzt neue Maßstäbe in puncto Effizienz und Integration. Im Gegensatz zu herkömmlichen, sperrigen Spannungsreglern bietet sie dank ihrer Oberflächenmontagetechnologie (SMD) eine extrem geringe Baugröße, was sie zur perfekten Wahl für platzkritische Anwendungen macht. Ihre definierte Durchbruchspannung von exakt 8,2 Volt sorgt für eine konsistente und störungsfreie Betriebsspannung, die für die Langlebigkeit und Funktionalität Ihrer Schaltungen unerlässlich ist.
- Kompakte Bauform: Die SOD80-Gehäusegröße ermöglicht eine hohe Integrationsdichte auf der Leiterplatte und ist ideal für Miniaturisierung.
- Präzise Spannungsregelung: Eine Nennspannung von 8,2 V ± Toleranz (typisch für Zenerdioden) garantiert eine stabile Referenzspannung für nachfolgende Schaltungsteile.
- Hohe Zuverlässigkeit: Gefertigt nach strengen Qualitätsstandards, bietet diese Zenerdiode eine langfristige Stabilität und Widerstandsfähigkeit gegenüber Umwelteinflüssen.
- Effizienter Leistungsschutz: Mit einer maximalen Verlustleistung von 0,5 W kann sie effektiv zur Begrenzung von Überspannungen und zum Schutz empfindlicher Bauteile eingesetzt werden.
- Vielseitige Anwendungsmöglichkeiten: Von der einfachen Spannungsstabilisierung bis hin zur komplexen Schaltungsentwicklung – diese Diode ist ein universell einsetzbares Bauteil.
- Optimale thermische Eigenschaften: Das SOD80-Gehäuse ist für eine gute Wärmeableitung konzipiert, was die Lebensdauer und Leistungsfähigkeit des Bauteils unter Last erhöht.
Technologische Überlegenheit und Anwendungsgebiete
Die SMD ZF 8,2 – Zenerdiode repräsentiert die fortschrittliche Technologie der Halbleiterfertigung. Ihre Herstellung im SOD80-Gehäuse (oftmals auch als MiniMELF oder TSMD bezeichnet) ermöglicht eine automatisierte Bestückung und ist prädestiniert für den Einsatz in modernen Elektronikprodukten, die auf kleinstem Raum höchste Funktionalität erfordern. Die Zener-Durchbruchcharakteristik, basierend auf dem Zener- oder Lawinen-Effekt, ermöglicht eine präzise Rückwärtsstromregelung, sobald die spezifizierte Zener-Spannung erreicht ist. Dies ist essenziell für Schaltungen, die eine konstante Spannungsreferenz benötigen, wie sie beispielsweise in Präzisionsmessgeräten, Netzteilen mit geringem Ruhestrom, oder als Schutzbeschaltung für empfindliche CMOS- oder TTL-Logikbausteine zum Einsatz kommt.
Die Einsatzmöglichkeiten sind vielfältig:
- Referenzspannungsquellen: Als Kernkomponente für analoge Schaltungen, die eine exakte Referenzspannung benötigen.
- Überspannungsschutz: Zum Schutz von Mikrocontrollern, Sensoren und anderen integrierten Schaltkreisen vor transienten Überspannungen.
- Spannungsbegrenzer: In Signalpfaden zur Begrenzung von Signalpegeln.
- Netzteil-Stabilisierung: In Niedervolt-Netzteilen zur Feinregulierung der Ausgangsspannung.
- Batterie-Überwachung: Zur präzisen Erfassung von Ladezuständen oder zur Begrenzung von Entladespannungen.
Detaillierte Spezifikationen und technische Merkmale
Die SMD ZF 8,2 – Zenerdiode, 8,2 V, 0,5 W, SOD80 ist ein essenzieller Bestandteil für jedes gut durchdachte Schaltungsdesign. Ihre Leistungsdaten sind speziell darauf ausgelegt, eine zuverlässige Funktion unter verschiedenen Betriebsbedingungen zu gewährleisten. Die geringe dynamische Impedanz im Zener-Bereich sorgt für eine hohe Regelgüte, was bedeutet, dass Schwankungen in der Eingangsspannung oder im Laststrom nur minimale Auswirkungen auf die Ausgangsspannung haben.
| Merkmal | Spezifikation |
|---|---|
| Produktname | SMD ZF 8,2 – Zenerdiode |
| Nennspannung (Vz) | 8,2 V |
| Max. Verlustleistung (Ptot) | 0,5 W |

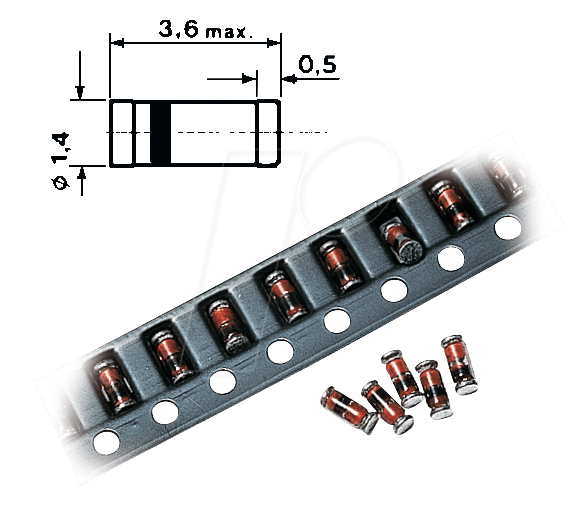

| Gehäusebauform | SOD80 (MiniMELF/TSMD) |
| Durchlassspannung (VF) | typisch < 1 V bei 10 mA (zur Orientierung, nicht primäre Funktion) |
| Betriebstemperaturbereich | -55 °C bis +150 °C (typisch für diese Bauteilklasse) |
| Zener-Strom (Iz) für Nennspannung | Bereich typischerweise 1 mA bis 20 mA, abhängig von spezifischer Typenbezeichnung und Toleranz. Bietet eine breite nutzbare Strombandbreite für die Regelung. |
| Dynamische Impedanz (Zz) bei Iz | Gering, um eine hohe Regelgüte zu gewährleisten. Der genaue Wert ist typenabhängig, aber für 8,2 V typisch im Bereich von wenigen Ohm bis einigen zehn Ohm, was für präzise Regelung optimiert ist. |
FAQ – Häufig gestellte Fragen zu SMD ZF 8,2 – Zenerdiode, 8,2 V, 0,5 W, SOD80
Was ist der Hauptvorteil der Verwendung einer SMD Zenerdiode gegenüber einer bedrahteten Variante?
Der Hauptvorteil liegt in der deutlich geringeren Baugröße und der Eignung für automatische Bestückungsverfahren. Dies ermöglicht dichtere und kleinere Schaltungsdesigns, was in modernen elektronischen Geräten von entscheidender Bedeutung ist. Zudem sind SMD-Bauteile oft besser für die Wärmeableitung auf der Leiterplatte geeignet.
Kann ich diese Zenerdiode als primäre Spannungsquelle verwenden?
Nein, eine Zenerdiode ist kein primärer Energieerzeuger, sondern ein passives Bauteil zur Spannungsstabilisierung oder -begrenzung. Sie benötigt eine vorgeschaltete Stromquelle, um ihre Funktion zu erfüllen.
Welche Stromstärke darf maximal durch die Zenerdiode fließen?
Die maximale Stromstärke wird durch die angegebene Verlustleistung (0,5 W) und die Zener-Spannung (8,2 V) bestimmt. Bei 8,2 V und 0,5 W dürfen etwa 60 mA (0,5 W / 8,2 V ≈ 0,06 A) nicht dauerhaft überschritten werden, um eine Überhitzung und Beschädigung zu vermeiden. Üblicherweise wird die Zenerdiode mit einem Vorwiderstand betrieben, der den Strom begrenzt.
Ist die Spannung von 8,2 V exakt oder gibt es eine Toleranz?
Wie bei allen elektronischen Bauteilen gibt es auch bei Zenerdioden eine Fertigungstoleranz. Typischerweise liegt diese bei ±5 % oder ±10 %. Für Anwendungen, die höchste Präzision erfordern, sollten Sie die genaue Toleranz des spezifischen Bauteils prüfen oder gegebenenfalls Präzisions-Zenerdioden mit engeren Toleranzen wählen.
Für welche Art von Schaltungen ist diese Zenerdiode am besten geeignet?
Sie ist ideal für Schaltungen, die eine stabile Referenzspannung benötigen, wie z.B. in analogen Signalverarbeitungskreisen, als Basis für präzise Spannungsregler, zum Schutz von Logikschaltungen vor Überspannung oder zur Begrenzung von Signalpegeln. Ihre kompakte Bauform macht sie auch für IoT-Geräte und Wearables prädestiniert.
Wie schütze ich meine Schaltung mit dieser Zenerdiode vor Überspannung?
Sie wird typischerweise parallel zur zu schützenden Komponente geschaltet. Ein Vorwiderstand im Strompfad der Zenerdiode begrenzt den Strom, der im Normalbetrieb fließt. Bei einer Überspannung leitet die Zenerdiode in den Zener-Durchbruchbereich und leitet den überschüssigen Strom ab, wodurch die Spannung über der geschützten Komponente stabilisiert wird.
Gibt es spezielle Anforderungen an die Lötung von SMD-Bauteilen wie dieser Zenerdiode?
Ja, SMD-Bauteile erfordern präzise Lötverfahren. Üblich sind das Löten mit Heißluftstationen, Lötöfen oder Lotpasten. Die Löttemperatur und -dauer müssen den Spezifikationen des Bauteils und des Gehäuses entsprechen, um Beschädigungen zu vermeiden. Eine sorgfältige Reinigung nach dem Löten ist ebenfalls wichtig.
