SMD ZF 5,6 – Präzise Spannungsregelung für Ihre Elektronikprojekte
Die SMD ZF 5,6 Zenerdiode mit 5,6 Volt Nennspannung und 0,5 Watt Verlustleistung im SOD80-Gehäuse ist die ideale Komponente für Anwender, die eine zuverlässige und stabile Spannungsreferenz in kompakten elektronischen Schaltungen benötigen. Ob für präzise Spannungsbegrenzungen, als Referenzspannung in Reglerschaltungen oder zum Schutz empfindlicher Bauteile vor Überspannungen – diese Zenerdiode löst gezielt das Problem der exakten Spannungsstabilisierung in kleinsten Bauformen.
Warum die SMD ZF 5,6 die überlegene Wahl ist
Im Vergleich zu herkömmlichen diskreten Zenerdioden oder unspezifischen Spannungsreglern bietet die SMD ZF 5,6 entscheidende Vorteile: Ihre Oberflächenmontage (SMD) ermöglicht eine effiziente Bestückung auf Leiterplatten und reduziert den Platzbedarf erheblich, was sie prädestiniert für moderne, miniaturisierte Designs macht. Die präzise gefertigte Kennlinie und die geringe Toleranz der 5,6 Volt Nennspannung gewährleisten eine hohe Stabilität, selbst unter wechselnden Betriebsbedingungen. Die Leistungsklasse von 0,5 Watt erlaubt den Einsatz in einer Vielzahl von Anwendungen, bei denen eine moderate Stromaufnahme zu erwarten ist, ohne dass zusätzliche Kühlmaßnahmen erforderlich werden.
Technische Spezifikationen und Materialität
Die SMD ZF 5,6 Zenerdiode ist ein Halbleiterbauelement, das durch die Dotierung von Silizium mit spezifischen Fremdatomen seine charakteristischen Eigenschaften erhält. Die präzise Steuerung des Dotierprofils im p-n-Übergang ist entscheidend für die exakte Einhaltung der Zener-Spannung. Das SOD80-Gehäuse, auch bekannt als SC-59, bietet eine robuste und thermisch leitfähige Kapselung, die eine effiziente Wärmeableitung ermöglicht und somit zur Langlebigkeit des Bauteils beiträgt. Die internen Anschlussdrähte bestehen typischerweise aus einem leitfähigen Material wie Kupfer, das mit einer Löt- oder Nickelschicht überzogen ist, um eine optimale Lötbarkeit und elektrische Verbindung zu gewährleisten.
Anwendungsgebiete und Einsatzszenarien
Die Vielseitigkeit der SMD ZF 5,6 Zenerdiode eröffnet breite Einsatzmöglichkeiten in nahezu jedem Bereich der modernen Elektronik. Sie ist ein unverzichtbarer Bestandteil in:
- Netzteilen und Spannungsreglern: Als Referenzspannung für lineare oder Schaltregler zur Stabilisierung von Ausgangsspannungen.
- Batteriebetriebenen Geräten: Zur Spannungsbegrenzung und zum Schutz vor Tiefentladung oder Überspannung bei der Ladeschaltung.
- Mess- und Prüfgeräten: Zur Erzeugung stabiler Referenzspannungen für Analog-Digital-Wandler oder Komparatorschaltungen.
- Kommunikationselektronik: In Signalverarbeitungsschaltungen zur Begrenzung von Signalspitzen.
- Automobil-Elektronik: Zum Schutz von Steuergeräten vor transienten Überspannungen im Bordnetz.
- LED-Treiberschaltungen: Zur Begrenzung der Spannung und des Stroms in einfachen LED-Konfigurationen.
- Audio- und Videogeräten: Zur Vermeidung von Übersteuerungen oder zur Stabilisierung von Bias-Strömen.
Vorteile der Oberflächenmontage (SMD)
Die Wahl einer SMD-Bauform wie dem SOD80-Gehäuse bietet signifikante Vorteile gegenüber bedrahteten Komponenten:
- Kompakte Bauweise: Ermöglicht die Entwicklung kleinerer und leichterer elektronischer Geräte.
- Automatisierte Bestückung: Reduziert die Produktionskosten und erhöht die Durchsatzrate in der Fertigung.
- Verbesserte Leistung: Kürzere Leiterbahnen führen zu geringeren parasitären Effekten und verbesserten Hochfrequenzeigenschaften.
- Höhere Zuverlässigkeit: Geringere mechanische Belastung der Lötstellen im Vergleich zu durchgesteckten Bauteilen.
- Bessere Wärmeableitung: Die direkte Kontaktierung zur Leiterplatte unterstützt die thermische Performance.
Produkteigenschaften im Überblick
| Eigenschaft | Details |
|---|---|
| Typ | Zenerdiode |
| Modell | ZF 5,6 |
| Nennspannung (Vz) | 5,6 V ± Toleranz (typisch für diese Bauart präzise) |
| Verlustleistung (P_tot) | 0,5 W |

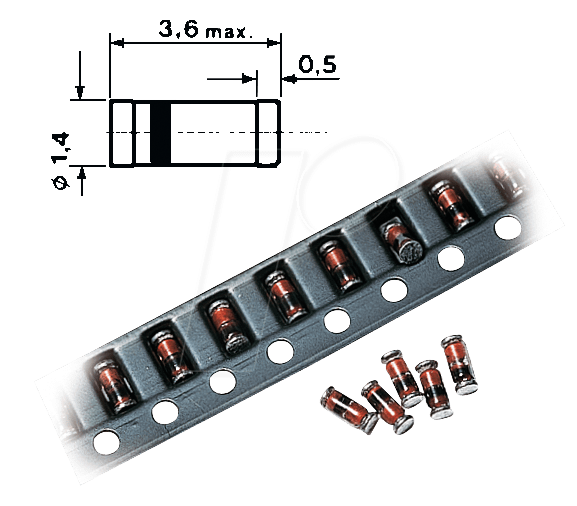

| Gehäusebauform | SOD80 (SC-59) |
| Montageart | Oberflächenmontage (SMD) |
| Materialität | Silizium-Halbleiter, robuste Kunststoffkapselung, metallisierte Anschlüsse für Lötbarkeit |
| Anschlussart | Oberflächenkontakte |
| Einsatztemperatur | Breiter Betriebstemperaturbereich, typisch -55°C bis +150°C (abhängig von spezifischer Spezifikation und Kühlung) |
| Dynamischer Widerstand (ZzK) | Niedrig, ermöglicht gute Regelungseigenschaften |
Präzision und Stabilität in der Anwendung
Die Kennlinie einer Zenerdiode ist entscheidend für ihre Funktion. Die SMD ZF 5,6 zeichnet sich durch eine scharfe und flache Kennlinie im Zener-Bereich aus, was bedeutet, dass die Spannung über einen Bereich von Stromstärken hinweg konstant bleibt. Dieser geringe dynamische Widerstand (ZzK) ist ein Qualitätsmerkmal, das für präzise Spannungsregulierungen unerlässlich ist. Im Gegensatz zu einfachen Dioden, die beim Erreichen einer Schwellenspannung zu leiten beginnen, wird die Zenerdiode im Sperrvorspannung betrieben und stabilisiert die Spannung durch den Zener-Durchbruch-Effekt. Die 0,5W Leistungsklasse ermöglicht die Handhabung von Strömen, die für viele kleine elektronische Schaltungen ausreichend sind, ohne dass eine aufwendige Kühlung erforderlich wird. Dies macht sie besonders attraktiv für platzbeschränkte Anwendungen, bei denen Wärmeentwicklung ein kritischer Faktor ist.
Umgang und Handhabung von SMD-Bauteilen
Die Handhabung von SMD-Bauteilen wie der SMD ZF 5,6 erfordert Sorgfalt und geeignete Werkzeuge. Statische Entladung (ESD) kann empfindliche Halbleiterbauteile beschädigen. Daher ist es ratsam, ESD-sichere Arbeitsplätze zu verwenden und sich vor Beginn der Arbeiten zu erden. Das Löten sollte mit einer feinen Lötspitze und geeigneten Löttempern erfolgen, um das Bauteil nicht thermisch zu überlasten. Die korrekte Polarität ist bei Zenerdioden für die vorgesehene Funktion entscheidend. Sie werden üblicherweise in Durchlassrichtung oder im Sperrzustand betrieben, je nach Anwendungsfall. Die Orientierung auf der Leiterplatte ist durch die Markierungen auf dem Gehäuse vorgegeben.
FAQ – Häufig gestellte Fragen zu SMD ZF 5,6 – Zenerdiode, 5,6 V, 0,5 W, SOD80
Was ist die Hauptfunktion einer Zenerdiode?
Die Hauptfunktion einer Zenerdiode ist die Bereitstellung einer stabilen und präzisen Referenzspannung. Sie wird so geschaltet, dass sie im Durchbruchbereich operiert und eine konstante Spannung über ihre Anschlüsse aufrechterhält, auch wenn sich die Eingangsspannung oder der Laststrom ändern.
Für welche Anwendungen ist die SMD ZF 5,6 Zenerdiode besonders geeignet?
Die SMD ZF 5,6 ist ideal für Anwendungen, die eine präzise Spannungsstabilisierung in kompakter Bauform erfordern. Dazu gehören Spannungsreferenzen in Netzteilen, Schutzschaltungen, Messgeräten und überall dort, wo eine konstante 5,6V Spannung benötigt wird und der Platz begrenzt ist.
Was bedeutet das SOD80-Gehäuse?
Das SOD80-Gehäuse (auch bekannt als SC-59) ist eine Standardbauform für Oberflächenmontage-Bauteile. Es ist sehr kompakt und ermöglicht eine effiziente Bestückung auf Leiterplatten, was es für moderne, miniaturisierte Elektronikgeräte prädestiniert.
Wie wird die SMD ZF 5,6 korrekt in eine Schaltung integriert?
Die Zenerdiode wird typischerweise in Sperrvorspannung geschaltet, wobei die Kathode an einem höheren Potenzial und die Anode an einem niedrigeren Potenzial liegt. Ein Vorwiderstand ist notwendig, um den Strom zu begrenzen und die Zenerdiode in ihren stabilen Betriebsbereich zu führen. Die exakte Verschaltung hängt vom spezifischen Schaltungsdesign ab.
Welche Leistung kann die Zenerdiode maximal verkraften?
Die SMD ZF 5,6 hat eine maximale Verlustleistung von 0,5 Watt. Dies bedeutet, dass die aufgenommene Leistung des Bauteils (Spannung über der Diode multipliziert mit dem Strom durch die Diode) diesen Wert nicht überschreiten darf, um eine Beschädigung zu vermeiden. Die Dimensionierung des Vorwiderstands ist entscheidend, um diesen Grenzwert einzuhalten.
Gibt es Unterschiede in der Qualität zwischen verschiedenen Zenerdioden-Herstellern?
Ja, obwohl die Grundfunktion gleich ist, können sich die Toleranzen der Nennspannung, der dynamische Widerstand und die thermischen Eigenschaften zwischen verschiedenen Herstellern und Bauteilserien unterscheiden. Für kritische Anwendungen ist es ratsam, auf Datenblätter von renommierten Herstellern zurückzugreifen und die Spezifikationen genau zu prüfen.
Kann ich die Zenerdiode auch für Spannungen über 5,6V verwenden?
Nein, die SMD ZF 5,6 ist explizit für eine Nennspannung von 5,6V ausgelegt. Eine Verwendung für höhere Spannungen würde den Zener-Durchbruch überschreiten und potenziell zu Beschädigungen oder unerwünschten Effekten führen. Für andere Spannungen müssen entsprechende Zenerdioden mit der benötigten Nennspannung gewählt werden.
