Präzise Spannungsstabilisierung für anspruchsvolle Elektronikprojekte
Die SMD ZF 3,9 – Zenerdiode, 3,9 V, 0,5 W im SOD80-Gehäuse ist die ideale Lösung für Entwickler und Techniker, die eine zuverlässige und exakte Spannungsreferenz oder -stabilisierung in kompakter Bauform benötigen. Sie adressiert das kritische Problem unerwünschter Spannungsschwankungen, die die Leistung und Lebensdauer empfindlicher elektronischer Schaltungen beeinträchtigen können.
Überlegene Leistung und Zuverlässigkeit durch präzise Zener-Technologie
Im Vergleich zu herkömmlichen Spannungsreglern oder einfachen Dioden bietet die SMD ZF 3,9 – Zenerdiode eine signifikant höhere Präzision und Stabilität der Referenzspannung. Ihre Fähigkeit, eine konstante Spannung von exakt 3,9 Volt zu halten, selbst unter variierenden Lastbedingungen und Temperaturschwankungen, macht sie zur überlegenen Wahl für Anwendungen, bei denen jede Millivolt zählt.
Anwendungsgebiete und Funktionsweise
Diese Zenerdiode ist ein fundamentaler Baustein in einer Vielzahl von elektronischen Schaltungen. Ihre primäre Funktion ist die Bereitstellung einer stabilen Referenzspannung, die für präzise Messungen, die Biasing von Transistoren oder als Referenz für analoge Schaltungen unerlässlich ist. Sie wird typischerweise in:
- Stromversorgungen zur Glättung und Stabilisierung
- Schutzschaltungen gegen Überspannung
- Kompensationsschaltungen zur Aufrechterhaltung konstanter Betriebspunkte
- Präzisionsmessgeräten und Prüfaufbauten
- Kleinsignalverstärkern und Oszillatoren
eingesetzt. Die Funktionsweise basiert auf dem Zener-Durchbruch-Effekt in einem p-n-Übergang. Wird die Diode in Sperrrichtung mit einer Spannung beaufschlagt, die größer ist als ihre Zener-Spannung (hier 3,9 V), beginnt sie, einen erheblichen Strom zu leiten, während die Spannung über der Diode annähernd konstant bleibt. Dies ermöglicht eine effektive Stabilisierung der Spannung.
Technische Spezifikationen und Merkmale
| Eigenschaft | Details |
|---|---|
| Typ | Zenerdiode (SMD ZF) |
| Nennspannung (Vz) | 3,9 V |
| Leistung (Pz max) | 0,5 W |
| Gehäuseform | SOD80 (oft als MiniMELF bezeichnet) |
| Durchlassspannung (Vf) | Typischerweise ca. 0,7 V bei 10 mA |
| Zener-Strom (Iz min/max) | Mindestens benötigt, um Spannungsregelung zu erreichen; Max. limitiert durch Pz max |
| Temperaturkoeffizient | Sehr gering, optimiert für Stabilität über Temperaturbereiche |
| Gehäusematerial | Glas oder Keramik, für hohe thermische Beständigkeit und Isolation |
Vorteile der SMD ZF 3,9 – Zenerdiode, 3,9 V, 0,5 W, SOD80
- Hohe Spannungspräzision: Bietet eine exakte und stabile Referenzspannung von 3,9 V, die für anspruchsvolle analoge und digitale Schaltungen unerlässlich ist.
- Kompakte Bauform: Das SOD80-Gehäuse (MiniMELF) ermöglicht eine hohe Packungsdichte auf Leiterplatten, ideal für platzbeschränkte Designs.
- Zuverlässige Spannungsstabilisierung: Wirksam gegen Spannungsschwankungen, die durch Netzteiländerungen oder Laständerungen verursacht werden.
- Gute thermische Eigenschaften: Das robuste Gehäusematerial und die optimierte Konstruktion gewährleisten eine zuverlässige Funktion auch bei erhöhten Temperaturen.
- Breiter Einsatzbereich: Geeignet für eine Vielzahl von Applikationen von der Stromversorgung bis hin zu Schutzschaltungen.
- Hervorragendes Preis-Leistungs-Verhältnis: Bietet professionelle Leistung zu einem wettbewerbsfähigen Preis.
- Langlebigkeit: Die hochwertige Fertigung und die robuste Bauweise garantieren eine lange Lebensdauer und minimale Ausfallraten.
Tiefergehende technische Betrachtung

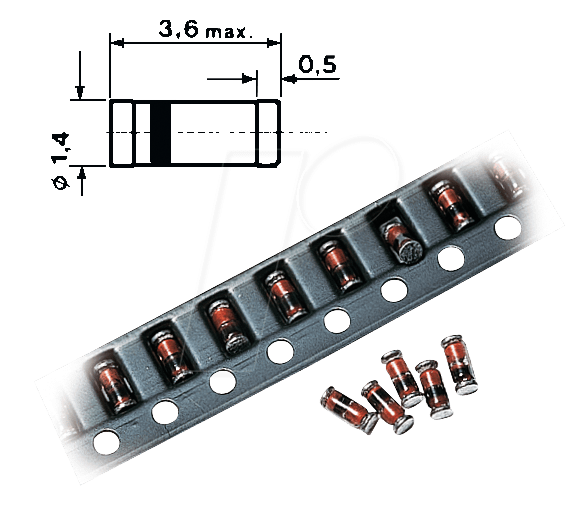

Die SMD ZF 3,9 – Zenerdiode im SOD80-Gehäuse repräsentiert einen Höhepunkt in der Halbleiterfertigung für präzise Spannungsreferenzen im SMD-Bereich. Das SOD80-Gehäuse, auch bekannt als MiniMELF (Miniature Metal Electrode Leadless Face), zeichnet sich durch seine zylindrische Form mit metallischen Endkappen aus, die eine robuste Lötverbindung und gute Wärmeableitung ermöglicht. Dieses Design ist im Vergleich zu traditionellen Dioden in Glasgehäusen oft mechanisch widerstandsfähiger und bietet eine konsistentere thermische Kopplung an die Leiterplatte.
Die Nennleistung von 0,5 W gibt die maximale Verlustleistung an, die die Diode unter bestimmten Bedingungen ableiten kann, ohne Schaden zu nehmen. Dies ist ein entscheidender Parameter für die Dimensionierung des umgebenden Stromkreises und die Wahl der Kühlmöglichkeiten. Die Zener-Spannung von 3,9 V ist eine präzise definierte Kennlinie, die durch die Dotierung des Halbleitermaterials gesteuert wird. Abweichungen von dieser Nennspannung sind typischerweise sehr gering und werden durch den Temperaturkoeffizienten weiter beeinflusst. Ein niedriger Temperaturkoeffizient ist für Anwendungen, die eine hohe Stabilität über einen weiten Temperaturbereich erfordern, von größter Bedeutung.
Die Wahl einer Zenerdiode anstelle einer einfachen Gleichrichterschaltung zur Spannungsstabilisierung liegt in der inhärenten Eigenschaft des Zener-Effekts begründet. Während eine Gleichrichterschaltung die Spannung nur bei Überschreiten einer bestimmten Schwelle begrenzt, ermöglicht die Zenerdiode eine sehr genaue Regelung auf einem vordefinierten Niveau. Dies ist entscheidend für die Versorgung von Mikrocontrollern, Sensoren und anderen empfindlichen digitalen oder analogen Komponenten, die auf eine stabile Versorgungsspannung angewiesen sind, um korrekt und zuverlässig zu funktionieren.
Bei der Integration in Schaltungen ist es wichtig, den maximal zulässigen Zener-Strom (Iz max) zu berücksichtigen. Dieser wird primär durch die maximale Verlustleistung (Pz max) und die Zener-Spannung (Vz) bestimmt. Für die SMD ZF 3,9 – Zenerdiode mit 0,5 W beträgt der maximale Strom grob 0,5 W / 3,9 V ≈ 128 mA. Der minimale Zener-Strom ist die Stromstärke, bei der die Zener-Spannung zuverlässig erreicht und gehalten wird. Diese Werte sind im Datenblatt des Herstellers spezifiziert und sollten bei der Schaltungsdimensionierung beachtet werden.
FAQ – Häufig gestellte Fragen zu SMD ZF 3,9 – Zenerdiode, 3,9 V, 0,5 W, SOD80
Was ist die Hauptfunktion dieser Zenerdiode?
Die Hauptfunktion der SMD ZF 3,9 – Zenerdiode ist die Bereitstellung und Stabilisierung einer präzisen Referenzspannung von 3,9 Volt. Sie schützt Schaltungen vor Spannungsspitzen und sorgt für eine konstante Betriebsspannung.
Für welche Art von Elektronikprojekten ist diese Diode am besten geeignet?
Diese Zenerdiode eignet sich hervorragend für alle Elektronikprojekte, die eine genaue und stabile Spannungsreferenz erfordern, wie z.B. in präzisen Stromversorgungen, Messgeräten, analogen Schaltungen und Schutzschaltungen.
Was bedeutet die Bezeichnung SOD80?
SOD80 ist die Gehäusebezeichnung für eine kleine, zylindrische SMD-Diode (Surface Mount Device), oft auch als MiniMELF bezeichnet. Dieses Gehäuse ist platzsparend und bietet gute thermische Eigenschaften.
Kann diese Diode auch als Überspannungsschutz verwendet werden?
Ja, Zenerdioden können effektiv als Überspannungsschutz eingesetzt werden. Wenn die Spannung über die Zener-Spannung hinaus ansteigt, leitet die Diode Strom und schützt nachgeschaltete Komponenten vor Schäden.
Welchen maximalen Strom kann diese Zenerdiode verarbeiten?
Bei einer Leistung von 0,5 W und einer Zener-Spannung von 3,9 V kann die Diode einen maximalen Strom von etwa 128 mA verarbeiten, bevor die Verlustleistung überschritten wird. Der exakte Wert hängt von den Betriebsbedingungen und der Kühlung ab.
Wie beeinflusst die Temperatur die Leistung der Zenerdiode?
Die Temperatur hat einen Einfluss auf die Zener-Spannung. Diese spezielle Diode ist jedoch für einen niedrigen Temperaturkoeffizienten optimiert, was bedeutet, dass die Spannungsschwankungen über einen breiten Temperaturbereich hinweg minimiert sind.
Ist diese Diode für Hochfrequenzanwendungen geeignet?
Für bestimmte Hochfrequenzanwendungen, insbesondere im Bereich der Stabilisierung von Gleichspannungen in HF-Schaltungen, ist sie gut geeignet. Die spezifische Eignung hängt jedoch von den genauen Frequenzanforderungen und der Schaltungstopologie ab.
