Präzise Spannungsregelung für anspruchsvolle Elektronikprojekte: Die SMD Zenerdiode 5,6 V, 5 %, 0,25 W (SOT-23)
Diese SMD-Zenerdiode mit einer exakten Nennspannung von 5,6 Volt ist die ideale Lösung für Entwickler und Hobbyisten, die eine stabile Referenzspannung in kompakten Schaltungen benötigen. Ob zur Stabilisierung von Versorgungsspannungen, zum Schutz empfindlicher Komponenten vor Überspannung oder als Teil komplexer analoger Schaltungen – die SMD ZD 5,6 CDIL bietet zuverlässige Leistung in einem winzigen Gehäuse.
Überlegene Leistung und Miniaturisierung: Warum die SMD ZD 5,6 CDIL die bessere Wahl ist
Im Gegensatz zu größeren, diskreten Komponenten oder weniger präzisen Spannungsreglern zeichnet sich die SMD ZD 5,6 CDIL durch ihre herausragende Miniaturisierung und ihre präzise Zener-Charakteristik aus. Die Fähigkeit, eine konstante Spannung von 5,6 V mit einer Toleranz von nur 5 % zu halten, macht sie unverzichtbar für Anwendungen, bei denen jeder Millivolt zählt. Die SOT-23-Bauform ermöglicht eine Platzersparnis auf der Leiterplatte, die in modernen, kompakten Geräten unerlässlich ist. Dies führt zu kleineren, leichteren und kosteneffizienteren Designs.
Technische Spezifikationen und Kernmerkmale
Die SMD ZD 5,6 CDIL ist sorgfältig konstruiert, um den Anforderungen moderner Elektronik gerecht zu werden. Ihre Kernfunktion liegt in der präzisen Aufrechterhaltung einer bestimmten Spannung, selbst wenn sich die Eingangsspannung oder der Laststrom ändern. Dies wird durch die Avalanche-Durchbruchcharakteristik des p-n-Übergangs erreicht, die im Zener-Effekt zur Spannungsstabilisierung genutzt wird.
- Konstante Referenzspannung: Liefert eine stabile 5,6 V Ausgangsspannung.
- Hohe Präzision: Eine Toleranz von 5 % gewährleistet zuverlässige Ergebnisse.
- Kompakte Bauform: Das SOT-23-Gehäuse minimiert den Platzbedarf auf der Leiterplatte.
- Leistungseffizienz: Mit einer maximalen Verlustleistung von 0,25 W ist sie für viele Kleinleistungsanwendungen geeignet.
- Vielseitige Anwendung: Einsatzmöglichkeiten reichen von einfachen Spannungsreglern bis hin zu komplexen Schaltungsdesigns.
- Zuverlässige Charakteristik: Bietet einen stabilen Betriebspunkt unter variablen Bedingungen.
Anwendungsgebiete und Einsatzmöglichkeiten
Die Anwendungsbereiche für die SMD ZD 5,6 CDIL sind vielfältig und spiegeln die Notwendigkeit präziser Spannungsregelung in nahezu jedem elektronischen System wider. Ihre kompakte Größe und zuverlässige Leistung machen sie zu einem Favoriten in:
- Mobile Elektronik: In Smartphones, Wearables und tragbaren Geräten zur Stabilisierung von Sensorspannungen oder zur Begrenzung von USB-Schnittstellensignalen.
- IoT-Geräte: Zur Sicherstellung einer konsistenten Stromversorgung für Mikrocontroller und Sensoren in smarten Haushaltgeräten, industriellen Sensoren und vernetzten Systemen.
- Automobil-Elektronik: Zur Spannungsstabilisierung in Bordnetz-Anwendungen, wo Temperaturschwankungen und Spannungsschwankungen üblich sind.
- Audio- und Videogeräte: Zur Bereitstellung von präzisen Referenzspannungen für Operationsverstärker und analoge Signalverarbeitungsschaltungen.
- Netzteil-Designs: Als Nachregler oder Überspannungsschutz in Kleinsignal-Stromversorgungen.
- Test- und Messgeräte: Zur Generierung stabiler Referenzspannungen für Kalibrierungszwecke.
Detaillierte Spezifikationen im Überblick
Die sorgfältige Auswahl der richtigen Zenerdiode ist entscheidend für die Stabilität und Zuverlässigkeit einer elektronischen Schaltung. Die SMD ZD 5,6 CDIL bietet hierfür eine ausgewogene Kombination aus Leistung, Präzision und physikalischen Eigenschaften.
| Merkmal | Spezifikation |
|---|---|
| Typ | SMD-Zenerdiode |
| Modellbezeichnung | SMD ZD 5,6 CDIL |
| Nennspannung (Vz) | 5,6 V |
| Toleranz der Nennspannung | 5 % |
| Maximale Verlustleistung (Pd) | 0,25 W |

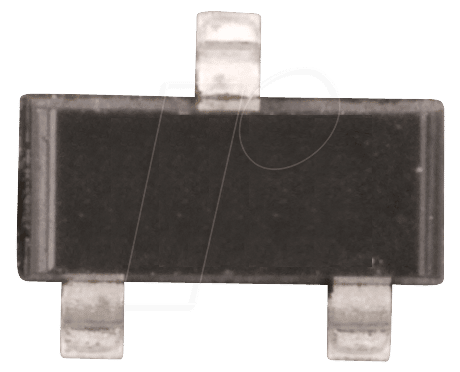

| Gehäuseform | SOT-23 (Small Outline Transistor, Package 23) |
| Anschlusstyp | Oberflächenmontage (SMD) |
| Betriebstemperaturbereich | -55 °C bis +150 °C (typisch) |
| Dynamischer Widerstand (Zz) | Typischerweise im Bereich von 5-20 Ohm bei spezifiziertem Strom (abhängig vom genauen Datenblatt des Herstellers für dieses spezifische Modell) |
| Zener-Strom (Iz) | Typischerweise im Bereich von 1 mA bis 20 mA für optimale Regelung (abhängig vom genauen Datenblatt des Herstellers für dieses spezifische Modell) |
Vorteile der SOT-23-Bauform für die Oberflächenmontage
Die Wahl des SOT-23-Gehäuses für die SMD ZD 5,6 CDIL ist kein Zufall. Dieses Standardgehäuse bietet erhebliche Vorteile:
- Platzersparnis: Mit Abmessungen von nur etwa 2,9 x 2,6 x 1,3 mm ist es eines der kleinsten verfügbaren Gehäuse für diskrete Halbleiter, was die Entwicklung kompakter Geräte ermöglicht.
- Automatische Bestückung: SOT-23-Bauteile sind ideal für automatisierte Bestückungsprozesse, was die Produktionskosten senkt und die Effizienz erhöht.
- Gute thermische Eigenschaften: Trotz seiner geringen Größe bietet SOT-23 eine ausreichende Wärmeableitung für die spezifizierte Verlustleistung von 0,25 W unter den meisten Bedingungen.
- Robuste Anschlüsse: Die drei Lötflächen ermöglichen eine zuverlässige und stabile Verbindung zur Leiterplatte, auch bei mechanischer Belastung.
- Breite Verfügbarkeit: Als etablierter Standard ist das SOT-23-Gehäuse weit verbreitet und kompatibel mit den meisten SMD-Lötprozessen.
FAQ – Häufig gestellte Fragen zu SMD ZD 5,6 CDIL – SMD-Zenerdiode, 5,6 V, 5 %, 0,25 W, SOT-23
Was ist eine Zenerdiode und wie funktioniert sie?
Eine Zenerdiode ist eine spezielle Art von Diode, die so konzipiert ist, dass sie bei einer bestimmten Rückwärtsspannung, der sogenannten Zener-Spannung, leitend wird und diese Spannung dann bei entsprechendem Stromfluss annähernd konstant hält. Dies geschieht durch den Zener-Effekt oder den Lawinendurchbruch im Halbleitermaterial. Sie wird typischerweise in Sperrrichtung betrieben, um als Spannungsregler oder Referenz zu dienen.
Welche Vorteile bietet die 5,6 V Nennspannung dieser Zenerdiode?
Die 5,6 Volt sind eine sehr gebräuchliche und nützliche Referenzspannung in vielen Elektronikschaltungen. Sie liegt knapp über der üblichen Vorwärtsspannung einer Siliziumdiode und bietet eine gute Balance zwischen Stabilität und dem Bedarf an einer niedrigen Versorgungsspannung. Sie ist ideal für die Stabilisierung von Spannungen in vielen digitalen und analogen Anwendungen, wo eine präzise Referenz benötigt wird, aber die Spannung nicht zu hoch sein darf.
Was bedeutet die Toleranz von 5 %?
Die Angabe „5 % Toleranz“ bedeutet, dass die tatsächliche Zener-Spannung der Diode im Betrieb von der Nennspannung von 5,6 Volt um maximal 5 % abweichen kann. Das bedeutet, die tatsächliche Spannung kann zwischen 5,32 V (5,6 V – 5 %) und 5,88 V (5,6 V + 5 %) liegen. Für viele Anwendungen ist diese Toleranz ausreichend, für hochpräzise Anwendungen können jedoch Zenerdioden mit engeren Toleranzen erforderlich sein.
Für welche Art von Schaltungen ist eine Verlustleistung von 0,25 W ausreichend?
Eine Verlustleistung von 0,25 Watt ist typisch für Kleinsignal-Anwendungen und integrierte Schaltungen. Sie ist ausreichend für die meisten Spannungsregulierungs- und Schutzschaltungen, bei denen die Stromaufnahme gering ist. Sie eignet sich gut für die Stabilisierung von Signalleitungen, die Referenzierung von Operationsverstärkern oder die Begrenzung von Spannungen in stromsparenden Geräten, bei denen die entstehende Wärme gut abgeführt werden kann.
Ist die SMD ZD 5,6 CDIL für den Einsatz in rauen Umgebungen geeignet?
Die SOT-23-Bauform und das robuste Design von Zenerdioden machen sie prinzipiell widerstandsfähig. Der angegebene Betriebstemperaturbereich von typischerweise -55 °C bis +150 °C deutet auf eine gute Robustheit hin. Allerdings hängt die Eignung für „raue Umgebungen“ stark von den spezifischen Bedingungen ab, wie Feuchtigkeit, Vibration und chemischen Einflüssen. Eine fachgerechte Einlötung und gegebenenfalls zusätzliche Schutzlackierung sind entscheidend.
Wie schließe ich die SMD ZD 5,6 CDIL korrekt an?
Die SMD ZD 5,6 CDIL wird in der Regel in Sperrrichtung in die Schaltung integriert. Das bedeutet, die Anode der Diode wird mit einer niedrigeren Spannung und die Kathode mit einer höheren Spannung verbunden. Um die 5,6 V zu erhalten, muss die Anode an Masse oder eine niedrigere Potentialfläche und die Kathode an die zu stabilisierende Spannung angeschlossen werden. Es ist entscheidend, ein Vorwiderstand zu verwenden, der den Zener-Strom auf einen sicheren Wert begrenzt, damit die Diode nicht überlastet wird.
Kann ich diese Zenerdiode als Überspannungsschutz verwenden?
Ja, die SMD ZD 5,6 CDIL kann effektiv als Überspannungsschutz eingesetzt werden. In einer passenden Schaltung kann sie bei Überschreiten der 5,6 V Zener-Spannung beginnen zu leiten und somit eine zu hohe Spannung auf dem geschützten Pfad begrenzen. Hierbei ist zu beachten, dass der Schutzstrom begrenzt ist und die Diode selbst vor Beschädigung geschützt werden muss, z.B. durch einen vorgeschalteten Vorwiderstand oder andere Schutzkomponenten, die die Energie der Überspannung aufnehmen.
