Präzise Spannungsregelung für anspruchsvolle Schaltungen: Die SMD ZD 5,1 – Zenerdiode
Für Entwickler und Techniker, die auf eine stabile und präzise Spannungsreferenz angewiesen sind, bietet die SMD ZD 5,1 – Zenerdiode die ideale Lösung. Sie eignet sich hervorragend für Applikationen, bei denen eine exakte Begrenzung von Überspannungen oder die Erzeugung stabiler Referenzspannungen kritisch sind, und löst damit das Problem unerwünschter Spannungsschwankungen in empfindlichen elektronischen Systemen.
Warum die SMD ZD 5,1 die überlegene Wahl ist
Im Vergleich zu herkömmlichen diskreten Spannungsreglern oder anderen Halbleiterbauelementen zeichnet sich die SMD ZD 5,1 durch ihre kompakte Bauform (SOT-23-Gehäuse) und ihre spezifische Eignung für oberflächenmontierte Schaltungen (SMD-Technologie) aus. Diese Merkmale ermöglichen eine höhere Integrationsdichte, verbesserte thermische Eigenschaften und vereinfachte Bestückungsprozesse in modernen Elektronikdesigns. Die garantierte Zener-Spannung von 5,1 Volt mit einer Leistung von 0,35 Watt stellt sicher, dass Ihre Schaltungen zuverlässig vor schädlichen Spannungsspitzen geschützt sind und präzise Arbeitspunkte beibehalten.
Anwendungsgebiete und technische Exzellenz
Die SMD ZD 5,1 – Zenerdiode, 5,1 V, 0,35 W, SOT-23 ist ein unverzichtbarer Baustein in einer Vielzahl von Elektronikprojekten. Ihre primäre Funktion liegt in der präzisen Spannungsstabilisierung. Dies ist essentiell in Schaltungen, die auf eine konstante Referenzspannung angewiesen sind, wie beispielsweise in Analog-Digital-Wandlern (ADCs), digitalen Signalprozessoren (DSPs) oder auch in Test- und Messtechnikgeräten. Des Weiteren dient sie als effektiver Überspannungsschutz für empfindliche Bauteile. Ob in der Automobil-Elektronik, in der Medizintechnik oder in der industriellen Automatisierung – wo eine zuverlässige Spannungsregelung gefordert ist, spielt diese Zenerdiode ihre Stärken aus.
Die SOT-23-Bauform (Small Outline Transistor, version 23) ist ein Standardgehäuse für oberflächenmontierte Bauteile und ermöglicht eine extrem platzsparende Integration auf Leiterplatten. Diese Bauform ist nicht nur klein, sondern bietet auch eine gute Wärmeabfuhr für die angegebene Verlustleistung von 0,35 Watt, was für den zuverlässigen Betrieb unter anspruchsvollen Bedingungen von großer Bedeutung ist. Die Dotierung und Strukturierung des Halbleitermaterials sind präzise auf die Erzielung einer Zener-Durchbruchspannung von exakt 5,1 Volt optimiert. Diese Präzision ist entscheidend für alle Anwendungen, bei denen die genaue Einhaltung von Spannungsgrenzen gefordert ist.
Die Fähigkeit, einen konstanten Rückwärtsstrom zu leiten, sobald die angelegte Spannung die Zener-Spannung überschreitet, macht sie zu einem idealen Kandidaten für die Parallelregelung. Dies bedeutet, dass sie dazu verwendet werden kann, die Spannung über einer Last konstant zu halten, indem sie überschüssige Spannung in Form von Strom ableitet. Diese Eigenschaft ist besonders wertvoll in batteriebetriebenen Geräten, wo die Batteriespannung schwanken kann.
Vorteile auf einen Blick
- Präzise Spannungsstabilisierung: Garantiert eine stabile Referenzspannung von 5,1 V für konsistente Schaltungsperformance.
- Effektiver Überspannungsschutz: Schützt empfindliche Elektronikkomponenten zuverlässig vor schädlichen Spannungsspitzen.
- Kompakte SOT-23-Bauform: Ermöglicht höchste Integrationsdichte und platzsparende Designs auf Leiterplatten.
- Hohe Zuverlässigkeit: Entwickelt für den langlebigen Einsatz in anspruchsvollen elektronischen Applikationen.
- Vielseitige Anwendungsmöglichkeiten: Geeignet für Spannungsregelung, Begrenzung und als Referenz in diversen elektronischen Schaltungen.
- Optimierte thermische Eigenschaften: Die Bauform unterstützt eine adäquate Wärmeableitung bei der spezifizierten Verlustleistung von 0,35 W.
Technische Spezifikationen
| Merkmal | Spezifikation |
|---|---|
| Produktkategorie | Zenerdiode |
| Modellnummer | SMD ZD 5,1 |
| Nennspannung (Zener) | 5,1 V |
| Maximale Verlustleistung (Pd) | 0,35 W |

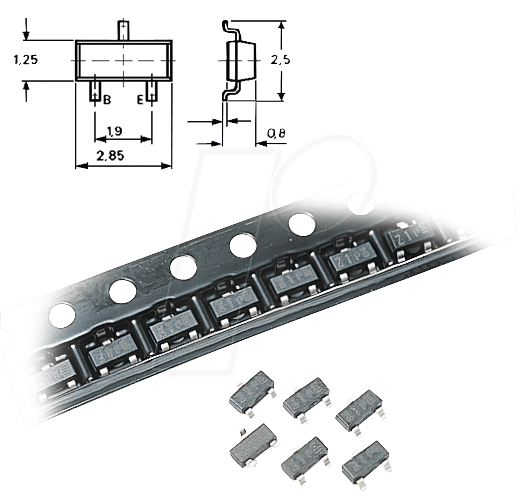

| Gehäusetyp | SOT-23 (Surface Mount Device) |
| Durchbruchstrom (Iz(max)) | Qualitative Angabe: Ausgelegt für die Nennleistung und Spannungsanforderung, typische Werte im Datenblatt des Herstellers konsultieren. |
| Betriebstemperaturbereich | Qualitative Angabe: Standardbereiche für SMD-Komponenten, üblicherweise von -55°C bis +150°C. Spezifische Herstellerangaben sind maßgeblich. |
| Toleranz der Zener-Spannung | Qualitative Angabe: Typischerweise im Bereich von ±5% oder präziser, abhängig von der genauen Bauteilvariante. |
FAQ – Häufig gestellte Fragen zu SMD ZD 5,1 – Zenerdiode, 5,1 V, 0,35 W, SOT-23
Was genau ist eine Zenerdiode und wie funktioniert sie?
Eine Zenerdiode ist ein Halbleiterbauelement, das speziell dafür ausgelegt ist, in Durchlassrichtung wie eine normale Diode zu arbeiten, aber in Sperrrichtung bei einer definierten Spannung, der sogenannten Zener-Spannung, zu leiten. Sobald die Sperrspannung die Zener-Spannung überschreitet, beginnt die Diode zu „zittern“ (Zener-Effekt oder Lawinendurchbruch) und lässt Strom in umgekehrter Richtung fließen, wobei die Spannung auf diesem Niveau stabilisiert wird. Die SMD ZD 5,1 hat eine Zener-Spannung von 5,1 Volt.
In welchen typischen Schaltungen wird die SMD ZD 5,1 – Zenerdiode eingesetzt?
Die SMD ZD 5,1 wird häufig in Schaltungen zur Spannungsreferenzierung verwendet, beispielsweise in Netzteilen, Laborgeräten oder Messinstrumenten, um eine präzise und stabile Referenzspannung zu gewährleisten. Sie dient auch als Überspannungsschutz für empfindliche integrierte Schaltungen und Mikrocontroller, indem sie Spannungsspitzen ableitet, die über die 5,1 V hinausgehen.
Was bedeutet die Angabe „0,35 W“ bei der Verlustleistung?
Die Angabe „0,35 W“ (Watt) bezieht sich auf die maximale Verlustleistung, die die Zenerdiode dauerhaft vertragen kann, ohne beschädigt zu werden. Dies ist die maximal zulässige Leistung, die in Wärme umgewandelt wird. Bei der Auslegung der Schaltung muss sichergestellt werden, dass die tatsächliche Verlustleistung der Diode diesen Wert nicht überschreitet, um eine zuverlässige Funktion und eine lange Lebensdauer zu gewährleisten.
Warum ist das SOT-23-Gehäuse für SMD-Anwendungen vorteilhaft?
Das SOT-23-Gehäuse ist ein sehr kleines und leichtes Gehäuse für oberflächenmontierte Bauteile. Seine Vorteile liegen in der Möglichkeit, eine hohe Packungsdichte auf Leiterplatten zu erreichen, was besonders bei modernen, miniaturisierten elektronischen Geräten wichtig ist. Es ermöglicht zudem eine automatisierte Bestückung mit Pick-and-Place-Maschinen und bietet eine gute Wärmeableitung für die angegebene Leistung.
Was ist der Unterschied zwischen einer Zenerdiode und einer Gleichrichterdiode?
Der Hauptunterschied liegt in ihrer Betriebsweise. Eine Gleichrichterdiode ist primär dafür konzipiert, Strom in eine Richtung (Durchlassrichtung) fließen zu lassen und in der anderen Richtung (Sperrrichtung) zu blockieren. Eine Zenerdiode hingegen ist darauf optimiert, in Sperrrichtung bei einer bestimmten Spannung zu leiten und diese Spannung zu stabilisieren. Während eine Gleichrichterdiode bei Überspannung in Sperrrichtung zerstört wird, arbeitet die Zenerdiode gezielt in diesem Bereich.
Ist die SMD ZD 5,1 für Konstantstromquellen geeignet?
Ja, Zenerdioden, einschließlich der SMD ZD 5,1, können in Verbindung mit einem geeigneten Widerstand oder Transistor als einfache Konstantstromquelle oder als Teil einer komplexeren Konstantstromschaltung eingesetzt werden. Die Zener-Spannung dient dabei als Referenz für die Stromregelung.
Wie wählt man den richtigen Vorwiderstand für die Zenerdiode aus?
Die Wahl des Vorwiderstands hängt von der Eingangsspannung, der Zener-Spannung (5,1 V) und dem benötigten Strom durch die Zenerdiode ab. Der Widerstand muss so dimensioniert sein, dass er bei der maximalen Eingangsspannung noch genügend Strom für die Zenerdiode liefert, um die Spannung stabil zu halten, aber nicht so viel Strom, dass die maximale Verlustleistung von 0,35 W überschritten wird. Eine typische Formel zur Berechnung ist R = (Vin – Vz) / Iz, wobei Vin die Eingangsspannung, Vz die Zener-Spannung und Iz der gewünschte Zener-Strom ist. Es ist wichtig, auch die minimale Stromanforderung der Zenerdiode zu berücksichtigen, um den Zener-Effekt sicher auszulösen.
