Effiziente Spannungsregelung für präzise Schaltungen: SMD ZD 4,7 – Ihre Zenerdiode für anspruchsvolle Anwendungen
Wenn Sie in der Elektronikentwicklung oder -reparatur auf präzise Spannungslevel angewiesen sind, um empfindliche Komponenten zu schützen oder stabile Referenzspannungen zu generieren, sind Standardlösungen oft nicht ausreichend. Die SMD ZD 4,7 – Zenerdiode mit 4,7 V und einer Leistung von 0,35 W im SOT-23 Gehäuse wurde entwickelt, um genau diese Herausforderungen zu meistern. Sie ist die ideale Wahl für Ingenieure, Techniker und anspruchsvolle Hobbyelektroniker, die Wert auf Zuverlässigkeit, Kompaktheit und eine exakte Spannungsstabilisierung legen.
Warum die SMD ZD 4,7 – Zenerdiode die überlegene Wahl ist
Die SMD ZD 4,7 übertrifft herkömmliche Zenerdioden durch ihre optimierte Leistungsklasse und das moderne SOT-23 Gehäuse. Dies ermöglicht nicht nur eine höhere Integrationsdichte auf Platinen, sondern garantiert auch eine präzisere und stabilere Zener-Spannung im Vergleich zu älteren oder weniger spezialisierten Bauteilen. Ihre Effizienz bei der Spannungsbegrenzung und -stabilisierung macht sie zur ersten Wahl für eine Vielzahl von Schaltungsdesigns, in denen Präzision und Platzersparnis Hand in Hand gehen müssen.

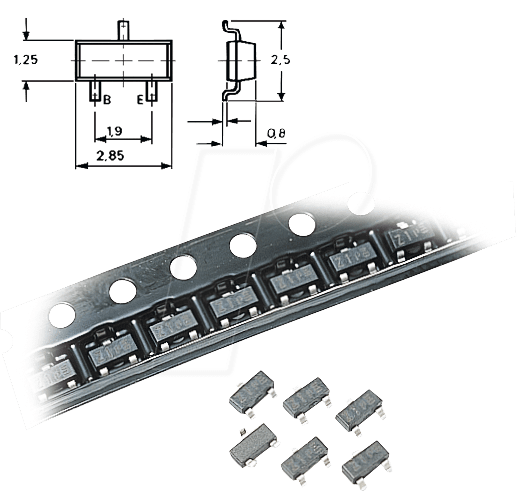

Präzision in kompaktem SOT-23 Gehäuse
Das SOT-23 (Small Outline Transistor) Gehäuse ist ein Industriestandard für oberflächenmontierbare Bauteile. Seine geringen Abmessungen und die einfache Handhabung im automatisierten Bestückungsprozess machen es für moderne Leiterplattendesigns unverzichtbar. Die SMD ZD 4,7 nutzt dieses Format optimal aus, um eine hohe Leistungsdichte zu ermöglichen. Dies bedeutet, dass Sie auf einer gegebenen Fläche mehr Funktionalität unterbringen können, was besonders bei kompakten Geräten wie Smartphones, Wearables oder IoT-Modulen entscheidend ist.
Anwendungsbereiche der SMD ZD 4,7
Die Vielseitigkeit der SMD ZD 4,7 Zenerdiode eröffnet eine breite Palette von Einsatzmöglichkeiten in der modernen Elektronik:
- Spannungsstabilisierung: Als Kernkomponente zur Erzeugung einer stabilen Referenzspannung in Netzteilen, Messgeräten und integrierten Schaltungen.
- Überspannungsschutz: Zum Schutz empfindlicher elektronischer Komponenten vor schädlichen Spannungsspitzen in Signal- oder Datenleitungen.
- Begrenzung von Spannungsspitzen: In Audiogeräten oder Kommunikationssystemen, um unerwünschte Spannungsspitzen zu dämpfen und die Signalintegrität zu gewährleisten.
- Schwellenwertschaltung: Als Teil von Komparatorschaltungen oder zur Erzeugung spezifischer Schaltpunkte in digitalen Logikschaltungen.
- Batteriemanagementsysteme: Zur Überwachung und Regulierung von Lade- und Entladespannungen in Akkusystemen.
- Low-Power-Applikationen: Ideal für batteriebetriebene Geräte, bei denen geringer Stromverbrauch und hohe Effizienz oberste Priorität haben.
Technische Spezifikationen und Qualitätsmerkmale
Die SMD ZD 4,7 Zenerdiode zeichnet sich durch eine Kombination aus präzisen elektrischen Parametern und robusten konstruktiven Eigenschaften aus:
| Merkmal | Spezifikation |
|---|---|
| Zener-Spannung (Vz) | 4,7 V ± Toleranz (typisch für diese Bauform 5%) |
| Max. Dauer-Sperrstrom (Iz) | Auf die Leistung von 0,35 W abgestimmt; präzise Werte sind herstellerspezifisch und im Datenblatt zu finden, aber typischerweise im Bereich von bis zu 50-100 mA für diese Leistungsklasse. |
| Max. Verlustleistung (Ptot) | 0,35 W (bei 25°C Umgebungstemperatur, mit entsprechender Kühlung auf der Leiterplatte) |
| Gehäuse | SOT-23 (TO-236) |
| Betriebstemperatur | -55°C bis +150°C (typischerweise, je nach Hersteller und spezifischem Datenblatt) |
| Herstellungsverfahren | Fortschrittliche Halbleitertechnologie für hohe Zuverlässigkeit und konsistente Leistung. |
| Montageart | Oberflächenmontage (SMD) |
| Polarität | Anode, Kathode (Standard für Dioden) |
Vorteile der Oberflächenmontage (SMD)
Die Verwendung von SMD-Bauteilen wie der ZD 4,7 bringt signifikante Vorteile in Design und Fertigung mit sich:
- Kompaktheit: Deutlich kleinere Abmessungen im Vergleich zu bedrahteten Bauteilen, was zu kleineren und leichteren Endprodukten führt.
- Automatisierung: Ermöglicht den Einsatz in automatisierten Bestückungslinien, was die Produktionsgeschwindigkeit erhöht und die Kosten senkt.
- Verbesserte Hochfrequenzeigenschaften: Geringere parasitäre Induktivitäten und Kapazitäten im Vergleich zu bedrahteten Bauteilen, was zu einer besseren Leistung bei höheren Frequenzen führt.
- Thermische Leistung: Durch die direkte Verbindung zur Leiterplatte kann die Wärme besser abgeführt werden, was die Lebensdauer und Zuverlässigkeit erhöht (bei entsprechender Dimensionierung der Lötpads).
- Designflexibilität: Erlaubt dichtere Bauteilplatzierungen und somit komplexere Schaltungen auf kleinerem Raum.
Die Rolle der Zener-Spannung (Vz)
Die Zener-Spannung, in diesem Fall 4,7 Volt, ist der kritische Parameter, der die Funktion dieser Diode bestimmt. Wenn die Spannung an der Zenerdiode im Sperrbetrieb die Zener-Spannung überschreitet, beginnt sie zu leiten und hält die Spannung auf diesem Niveau, indem sie überschüssigen Strom aufnimmt. Dies ist essentiell für Anwendungen, bei denen eine stabile Referenzspannung benötigt wird, unabhängig von Schwankungen in der Eingangsspannung oder der Last.
Maximale Verlustleistung (Ptot)
Die Angabe von 0,35 W für die maximale Verlustleistung ist ein wichtiger Indikator für die thermischen Grenzen des Bauteils. Sie bestimmt, wie viel Leistung die Diode im Dauerbetrieb dissipieren kann, ohne beschädigt zu werden. Bei der Dimensionierung von Schaltungen muss sichergestellt werden, dass die tatsächliche Verlustleistung unterhalb dieses Wertes liegt, oder es müssen zusätzliche Kühlmaßnahmen (wie größere Lötflächen oder Kühler) ergriffen werden, um die thermische Belastung zu reduzieren.
FAQs – Häufig gestellte Fragen zu SMD ZD 4,7 – Zenerdiode, 4,7 V, 0,35 W, SOT-23
Kann ich die SMD ZD 4,7 in jeder Anwendung einsetzen, die eine 4,7 V Zenerdiode benötigt?
Prinzipiell ja, aber es ist entscheidend, die maximal zulässige Verlustleistung (0,35 W) und den maximalen Dauerstrom zu berücksichtigen. Wenn die Schaltung höhere Ströme oder Leistungen erfordert, ist möglicherweise eine Zenerdiode mit höherer Leistungsklasse oder eine zusätzliche externe Stabilisierung notwendig.
Was bedeutet die Toleranz der Zener-Spannung?
Die Toleranz gibt an, um wie viel die tatsächliche Zener-Spannung vom Nennwert (4,7 V) abweichen kann. Eine typische Toleranz für diese Art von Bauteilen liegt bei ±5%. Für Anwendungen, die eine extrem hohe Präzision erfordern, sollten Sie Bauteile mit engerer Toleranz in Betracht ziehen.
Wie beeinflusst die Umgebungstemperatur die Leistung der Zenerdiode?
Die Zener-Spannung selbst hat eine Temperaturabhängigkeit, d.h., sie kann sich mit steigender oder fallender Temperatur leicht ändern. Ebenso ist die maximal zulässige Verlustleistung oft auf eine bestimmte Umgebungstemperatur (z.B. 25°C) bezogen und nimmt bei höheren Temperaturen ab.
Welche Gegenmaßnahmen sind bei höherer Strombelastung zu treffen?
Wenn die Stromanforderungen die Kapazität der 0,35 W Zenerdiode übersteigen, sollten Sie entweder eine Zenerdiode mit einer höheren Verlustleistung in Betracht ziehen oder eine Schaltung mit einem zusätzlichen Leistungstransistor aufbauen, der von der Zenerdiode gesteuert wird, um die Last zu übernehmen.
Ist die SMD ZD 4,7 für Hochfrequenzanwendungen geeignet?
Ja, das SOT-23 Gehäuse bietet generell gute Hochfrequenzeigenschaften aufgrund seiner geringen parasitären Induktivitäten und Kapazitäten. Für extrem hohe Frequenzen sollten jedoch immer die spezifischen Datenblätter konsultiert und gegebenenfalls spezielle HF-Zenerdioden verwendet werden.
Wie wird die SMD ZD 4,7 richtig auf der Leiterplatte montiert?
Die Montage erfolgt durch Löten der Anschlüsse auf entsprechend designte Lötflächen auf der Leiterplatte. Eine gute Lötverbindung ist entscheidend für die elektrische und thermische Performance des Bauteils.
Welchen Unterschied gibt es zu einer „normalen“ Diode?
Eine normale Diode leitet Strom primär in eine Richtung. Eine Zenerdiode hingegen ist speziell dafür konzipiert, im Sperrbetrieb bei einer bestimmten Spannung (der Zener-Spannung) Strom zu leiten und somit die Spannung zu stabilisieren. Sie wird meistens in Sperrrichtung betrieben.
