Zuverlässige Spannungsregelung für Ihre Elektronikprojekte: Die SMD ZD 24 – Zenerdiode
Wenn es darum geht, empfindliche elektronische Schaltungen vor Überspannungen zu schützen oder eine präzise Referenzspannung zu etablieren, ist eine zuverlässige Zenerdiode unerlässlich. Die SMD ZD 24 – Zenerdiode, 24 V, 0,35 W im kompakten SOT-23 Gehäuse bietet genau diese Stabilität und Präzision, die Entwickler und Hobbyisten für anspruchsvolle Anwendungen benötigen. Dieses Bauteil ist ideal für alle, die Wert auf geringe Baugröße, hohe Zuverlässigkeit und eine exakte Spannungsbegrenzung legen, insbesondere dort, wo Platz limitiert ist.
Warum die SMD ZD 24 die überlegene Wahl ist
Im Vergleich zu herkömmlichen diskreten Zenerdioden oder weniger präzisen Spannungsreglern bietet die SMD ZD 24 im SOT-23 Gehäuse signifikante Vorteile. Ihre herausragende Eigenschaft liegt in der Fähigkeit, eine konstante Durchlassspannung von 24 Volt aufrechtzuerhalten, selbst bei schwankender Eingangsspannung oder Laständerungen. Dies schützt nachgeschaltete Komponenten zuverlässig vor schädlichen Spannungsspitzen und gewährleistet eine stabile Betriebsspannung, was für die Langlebigkeit und Funktionalität Ihrer Geräte von entscheidender Bedeutung ist. Die Miniaturisierung durch das SOT-23 Gehäuse ermöglicht zudem eine dichte Bestückung auf Leiterplatten und eröffnet neue Möglichkeiten im Schaltungsdesign, insbesondere in mobilen oder platzbeschränkten Systemen.
Präzise Spannungsreferenz und Schutzfunktion
Die Kernfunktion der SMD ZD 24 ist die Bereitstellung einer stabilen Spannungsreferenz von 24 Volt. Dies ist für eine Vielzahl von Anwendungen kritisch. Ob als Referenzspannung für Analog-Digital-Wandler, zur Stabilisierung der Versorgungsspannung für mikrocontrollerbasierte Systeme oder als Überspannungsschutz für empfindliche ICs – diese Zenerdiode liefert konsistente Ergebnisse. Die geringe Leistungsdissipation von 0,35 Watt macht sie zudem energieeffizient und für eine breite Palette von Einsatzzwecken geeignet, ohne übermäßige Wärmeentwicklung zu verursachen.

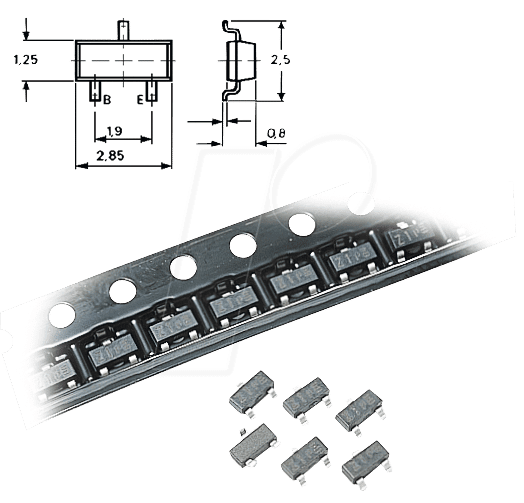

Kompaktes SOT-23 Gehäuse: Maximale Integration
Das Surface Mount Device (SMD) SOT-23 Gehäuse ist ein Standard in der modernen Elektronikfertigung. Seine geringen Abmessungen und das flache Profil erleichtern die automatische Bestückung und ermöglichen kompakte Schaltungsdesigns. Die SMD ZD 24 fügt sich nahtlos in diese Fertigungsprozesse ein und spart wertvollen Platz auf der Leiterplatte. Dies ist besonders vorteilhaft bei der Entwicklung von kleinen tragbaren Geräten, IoT-Modulen oder miniaturisierten Stromversorgungen.
Vorteile der SMD ZD 24 im Überblick
- Präzise Spannungsregelung: Stabile 24 V Ausgangsspannung, ideal für empfindliche Schaltungen.
- Überspannungsschutz: Schützt Komponenten zuverlässig vor schädlichen Spannungsspitzen.
- Kompaktes SOT-23 Gehäuse: Spart Platz auf der Leiterplatte und ermöglicht miniaturisierte Designs.
- Hohe Zuverlässigkeit: Speziell entwickelt für langlebigen und stabilen Betrieb.
- Breite Anwendbarkeit: Geeignet für verschiedenste elektronische Schaltungen und Projekte.
- Geringe Leistungsdissipation: Effizienter Betrieb mit maximal 0,35 W.
- Einfache Integration: Standard-SMD-Gehäuse für problemlose Bestückung.
Detaillierte Produktdaten und Spezifikationen
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Zenerdiode |
| Modellnummer | SMD ZD 24 |
| Nennspannung | 24 V |
| Maximale Leistungsdissipation (Pd) | 0,35 W |
| Gehäusetyp | SOT-23 |
| Anschlussart | Oberflächenmontage (SMD) |
| Betriebstemperaturbereich | -55 °C bis +150 °C (typisch, kann je nach Hersteller variieren) |
| Toleranz der Zener-Spannung | Typischerweise ± 5% (kann je nach genauer Artikelnummer des Herstellers variieren; für präzisere Anwendungen sind spezifische Datenblätter zu konsultieren) |
| Zener-Strom (Iz) | Der Strom, bei dem die Zener-Spannung spezifiziert ist, variiert je nach Hersteller, liegt aber typischerweise im Bereich von wenigen mA bis zu ca. 20 mA für diese Leistungsklasse. Die Diode ist für den Betrieb innerhalb ihrer Nennleistung ausgelegt. |
| Dynamischer Zener-Widerstand (Zzt) | Ein wichtiger Parameter für die Stabilität der Regelung. Ein niedriger Zzt bedeutet eine bessere Regelung. Der Wert ist typischerweise im Bereich von wenigen Ohm bis zu einigen zehn Ohm für diese Art von Diode und hängt stark von Iz ab. |
Anwendungsgebiete der SMD ZD 24
Die Vielseitigkeit der SMD ZD 24 macht sie zu einer idealen Komponente für eine breite Palette von Elektronikanwendungen. Entwickler von Industrieautomatisierungssystemen nutzen sie zur Stabilisierung von Sensorversorgungen oder zur Signalkonditionierung. In der Unterhaltungselektronik dient sie dem Schutz von Audio- oder Video-Schaltkreisen. Mobile Geräte und IoT-Anwendungen profitieren von der platzsparenden Bauform und der zuverlässigen Spannungsversorgung, die für batteriebetriebene Geräte entscheidend ist. Auch in der Medizintechnik, wo höchste Zuverlässigkeit gefragt ist, findet diese Zenerdiode Anwendung zur Absicherung von empfindlichen Messschaltungen.
Technische Überlegungen und Integration
Bei der Integration der SMD ZD 24 ist auf die korrekte Dimensionierung des Vorwiderstands zu achten, falls eine Spannungsstabilisierung aus einer höheren Gleichspannungsquelle realisiert wird. Der Vorwiderstand muss so gewählt werden, dass der Zenerstrom (Iz) im gewünschten Bereich liegt, um die Spezifikationen der Diode nicht zu überschreiten, aber gleichzeitig genügend Strom für die Last liefert. Die maximale Leistungsdissipation von 0,35 W darf nicht überschritten werden. Dies bedeutet, dass die Produkt aus der Differenz zwischen Eingangsspannung und Zener-Spannung multipliziert mit dem Laststrom plus dem Zenerstrom begrenzt werden muss. Die SOT-23 Montage erfordert Lötpads auf der Leiterplatte, die für SMD-Bauteile ausgelegt sind, sowie geeignete Löttechniken für eine sichere Verbindung.
FAQ – Häufig gestellte Fragen zu SMD ZD 24 – Zenerdiode, 24 V, 0,35 W, SOT-23
Was ist die Hauptfunktion einer Zenerdiode wie der SMD ZD 24?
Die Hauptfunktion einer Zenerdiode ist die Aufrechterhaltung einer stabilen Spannung, wenn sie in Sperrrichtung betrieben wird. Sie dient als präzise Spannungsreferenz oder als Schutz vor Überspannungen, indem sie bei Erreichen einer bestimmten Durchbruchspannung (der Zener-Spannung) einen Strom ableitet.
Für welche Art von Anwendungen ist die SMD ZD 24 besonders gut geeignet?
Die SMD ZD 24 ist ideal für Anwendungen, die eine stabile Referenzspannung von 24 V benötigen oder Schutz vor Überspannungen bis zu diesem Wert erfordern. Dazu gehören die Spannungsstabilisierung in Netzteilen, der Schutz empfindlicher ICs, die Signalkonditionierung und Anwendungen, bei denen Platz auf der Leiterplatte limitiert ist.
Warum ist das SOT-23 Gehäuse vorteilhaft?
Das SOT-23 Gehäuse ist ein Standard für Surface Mount Devices (SMD) und zeichnet sich durch seine geringe Größe und sein flaches Profil aus. Dies ermöglicht eine hohe Packungsdichte auf Leiterplatten, erleichtert die automatische Bestückung und ist ideal für kompakte Elektronikgeräte.
Wie schützt die SMD ZD 24 meine Schaltung vor Überspannung?
Wenn die Spannung an der Zenerdiode in Sperrrichtung den Wert von 24 V überschreitet, beginnt die Diode zu leiten und leitet den überschüssigen Strom ab. Dies begrenzt die Spannung, die zu den nachgeschalteten Komponenten gelangt, und schützt diese so vor Beschädigung durch zu hohe Spannungen.
Welchen Einfluss hat die Leistungsdissipation von 0,35 W?
Die maximale Leistungsdissipation von 0,35 W gibt an, wie viel Leistung die Diode im Betrieb in Wärme umwandeln kann, ohne beschädigt zu werden. Dies bestimmt die maximal zulässige Stromaufnahme bei der angegebenen Zener-Spannung und ist ein wichtiger Faktor bei der Auslegung der Schaltung.
Muss ich spezielle Löttechniken für das SOT-23 Gehäuse verwenden?
Ja, für die Montage von SMD-Bauteilen wie dem SOT-23 Gehäuse werden typischerweise Lötverfahren wie Reflow-Löten oder manuelles Löten mit feiner Lötspitze empfohlen. Die Lötpads auf der Leiterplatte müssen für SMD-Bestückung ausgelegt sein und eine gute thermische Anbindung gewährleisten.
Wie wähle ich den richtigen Vorwiderstand für die Spannungsregelung mit der SMD ZD 24?
Die Wahl des Vorwiderstands hängt von der Eingangsspannung, dem benötigten Laststrom und dem Zenerstrom (Iz) ab. Sie müssen sicherstellen, dass der Vorwiderstand die Spannung so weit reduziert, dass die Diode bei 24 V zu leiten beginnt, und dass der resultierende Strom die Nennleistung der Zenerdiode nicht überschreitet. Es ist ratsam, die Datenblätter des Herstellers zu konsultieren und gegebenenfalls einen kleinen Spielraum für Iz einzuplanen.
