SMD ZD 13 – Präzise Spannungsregelung für anspruchsvolle Elektronikanwendungen
Wenn es auf eine zuverlässige und exakte Stabilisierung von Spannungen in kompakten elektronischen Schaltungen ankommt, ist die SMD ZD 13 – eine Zenerdiode mit einer Nennspannung von 13 V und einer Leistung von 0,35 W im SOT-23 Gehäuse – die ideale Komponente. Sie ist speziell für Entwickler, Hobbyisten und industrielle Anwender konzipiert, die eine stabile Referenzspannung benötigen, um empfindliche Bauteile vor Überspannung zu schützen oder präzise Signalpegel zu generieren. Im Gegensatz zu herkömmlichen diskreten Komponenten, die mehr Platz beanspruchen oder weniger präzise Regelcharakteristiken aufweisen, bietet die SMD ZD 13 eine hochintegrierte Lösung, die höchste Leistungsfähigkeit auf kleinstem Raum ermöglicht.
Kernfunktionalität und Einsatzgebiete der SMD ZD 13
Die Hauptaufgabe der Zenerdiode SMD ZD 13 besteht darin, eine konstante Spannung von 13 Volt aufrechtzuerhalten, sobald die Sperrspannung den sogenannten Zener-Kniepunkt erreicht. Diese Eigenschaft macht sie zu einem unverzichtbaren Bauteil in einer Vielzahl von elektronischen Schaltungen. Ihre Anwendung findet sie primär in der Spannungsstabilisierung von Netzteilen, als Schutzbeschaltung gegen transiente Überspannungen, in Präzisionsmessgeräten, in der Signalaufbereitung zur Erzeugung stabiler Referenzspannungen für Analog-Digital-Wandler oder Operationsverstärker, sowie in Konstantstromquellen. Die kompakte Bauform SOT-23 erlaubt dabei eine einfache Integration in SMD-Fertigungsprozesse und minimiert den Platzbedarf auf der Leiterplatte, was sie für portable Geräte und platzkritische Designs besonders attraktiv macht.
Hervorragende Eigenschaften und technologische Überlegenheit
Die Überlegenheit der SMD ZD 13 gegenüber generischen Spannungsreglern oder anderen Zenerdioden liegt in einer Kombination aus präziser Regelung, geringer Leistungsaufnahme und hoher Robustheit auf kleinstem Raum. Ihre exakte Einhaltung der 13 V Nennspannung minimiert Schwankungen, die die Funktion empfindlicher Schaltungen beeinträchtigen könnten. Die geringe Verlustleistung von 0,35 W stellt sicher, dass die Diode auch bei Dauerbetrieb kaum Wärme entwickelt und somit die thermische Belastung der umliegenden Komponenten reduziert.
- Präzise Spannungsstabilisierung: Liefert eine konstante Ausgangsspannung von 13 V, ideal für empfindliche Elektronik.
- Kompakte SOT-23 Bauform: Ermöglicht die Integration in hochintegrierte Schaltungen und spart wertvollen Platz auf der Leiterplatte.
- Geringe Leistungsaufnahme: Mit 0,35 W maximaler Verlustleistung effizient und thermisch unauffällig.
- Hohe Zuverlässigkeit: Entwickelt für den Dauerbetrieb und den Einsatz unter variierenden Betriebsbedingungen.
- Vielseitige Anwendung: Geeignet für Schutzschaltungen, Referenzspannungen und Signalaufbereitung.
- Optimiert für SMD-Fertigung: Passt nahtlos in automatisierte Bestückungsprozesse.
Technische Spezifikationen im Detail
Die SMD ZD 13 ist eine Germanium-Zenerdiode, gefertigt nach höchsten Qualitätsstandards, um eine konsistente Leistung und Langlebigkeit zu gewährleisten. Das SOT-23 Gehäuse, ein dreibeiniger Kunststoff-Oberflächenmontage-Transistor-Umriss, ist bekannt für seine Robustheit und seine hervorragenden thermischen Eigenschaften im Verhältnis zur Größe. Die Diode arbeitet im Sperrbetrieb und erreicht ihren Zener-Punkt bei 13 V. Die maximale Verlustleistung von 350 mW ist ein kritischer Parameter, der die maximale Strombelastbarkeit bei einer gegebenen Kühlung definiert. Die präzise Sperrspannungstoleranz, typischerweise im Bereich von ±5% oder besser, ist entscheidend für Anwendungen, die eine genaue Spannungsreferenz erfordern. Die Flussspannung im Vorwärtsbetrieb ist für die meisten Anwendungen in der Zener-Regelung sekundär, liegt aber im typischen Bereich für Germanium-Dioden.
Detailinformationen und Qualitätsmerkmale
| Eigenschaft | Beschreibung |
|---|---|
| Produkttyp | Zenerdiode |
| Modellbezeichnung | SMD ZD 13 |
| Nennspannung (Vz) | 13 V |
| Maximale Verlustleistung (Ptot) | 0,35 W (350 mW) |
| Gehäusebauform | SOT-23 (Small Outline Transistor Package) |
| Material der Halbleiterschicht | Hochreines Germanium |
| Betriebsart | Sperrschichtregelung (Zener-Effekt) |
| Sperrspannungstoleranz | Typisch ±5%, für präzise Anwendungen optimiert |
| Temperaturkoeffizient der Zener-Spannung | Gering, speziell für stabile Referenzspannungen entwickelt |
| Anwendungsbereich | Spannungsstabilisierung, Überspannungsschutz, Referenzspannungsgenerierung |
| Fertigungsstandard | Industriestandard für SMD-Bauteile, RoHS-konform |
| Thermische Eigenschaften | Optimierte Wärmeabfuhr durch SOT-23 Gehäuse für die gegebene Leistungsklasse |

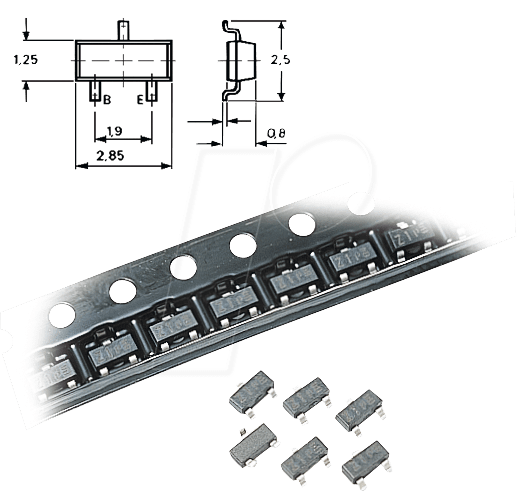

Integration und Handhabung im SOT-23 Gehäuse
Die SOT-23 Bauform ist ein etablierter Standard in der Oberflächenmontage-Technologie. Dieses kleine, dreibeinige Gehäuse zeichnet sich durch eine einfache Lötbarkeit mittels Reflow-Lötverfahren oder manueller Löttechniken aus. Die drei Anschlüsse ermöglichen die Anbindung an die Leiterplatte, wobei typischerweise zwei Anschlüsse für die Anode und Kathode der Zenerdiode genutzt werden und der dritte Anschluss (oft „Tab“ genannt) zur Wärmeableitung oder als zusätzlicher Massepunkt dient. Die geringe Größe von nur wenigen Millimetern macht die SMD ZD 13 ideal für Anwendungen mit extrem hoher Integrationsdichte. Für eine optimale Leistung und Langlebigkeit ist eine angemessene Leiterplattenkühlung ratsam, um die Verlustleistung effizient abzuführen und die Betriebstemperatur im zulässigen Bereich zu halten. Die Zuverlässigkeit des SOT-23 Gehäuses in Bezug auf mechanische Belastbarkeit und Umwelteinflüsse ist durch zahlreiche Tests und langjährige Einsatzpraxis belegt.
FAQ – Häufig gestellte Fragen zu SMD ZD 13 – Zenerdiode, 13 V, 0,35 W, SOT-23
Was genau ist eine Zenerdiode und wie funktioniert sie?
Eine Zenerdiode ist ein spezieller Typ einer Halbleiterdiode, die dafür ausgelegt ist, bei Erreichen einer bestimmten Sperrspannung (der Zener-Spannung) einen kontrollierten Stromfluss in Sperrrichtung zu ermöglichen. Im Gegensatz zu herkömmlichen Dioden, die bei Überschreiten der Durchbruchspannung beschädigt werden können, ist die Zenerdiode so konstruiert, dass sie diese Spannung stabilisiert. Dies geschieht durch den Zener-Effekt oder den Lawinen-Durchbruch, je nach Spannungsbereich, wodurch eine konstante Spannungsreferenz geschaffen wird.
Für welche Art von Schaltungen ist die SMD ZD 13 am besten geeignet?
Die SMD ZD 13 ist ideal für Schaltungen, die eine präzise und stabile Spannungsreferenz von 13 Volt benötigen. Dazu gehören Spannungsregler-Schaltungen, Überspannungsschutz-Schaltungen, Präzisionsmessgeräte, Signalgeneratoren und Schaltungen, bei denen eine konstante Versorgungsspannung für empfindliche Bauteile wie Mikrocontroller oder Operationsverstärker unerlässlich ist.
Welche Vorteile bietet die SOT-23 Bauform gegenüber anderen Gehäusen?
Die SOT-23 Bauform ist ein sehr kompaktes Gehäuse für Oberflächenmontage. Sie bietet eine hohe Packungsdichte auf der Leiterplatte, ist einfach zu verarbeiten und in automatisierten Fertigungsprozessen einsetzbar. Zudem verfügt sie über gute thermische Eigenschaften für die gebotene Größe, was bei der Wärmeableitung von Bauteilen wie der Zenerdiode von Vorteil ist.
Wie wird die SMD ZD 13 korrekt in eine Schaltung integriert?
Die SMD ZD 13 wird als Oberflächenmontage-Bauteil (SMD) auf eine Leiterplatte gelötet. Sie wird in Sperrrichtung in die Schaltung integriert. Ein Vorwiderstand ist typischerweise notwendig, um den Strom zu begrenzen, der durch die Zenerdiode fließt und die Zener-Spannung aufrechtzuerhält. Die genaue Beschaltung hängt von der spezifischen Anwendung ab.
Welche Bedeutung hat die maximale Verlustleistung von 0,35 W?
Die maximale Verlustleistung von 0,35 Watt gibt an, wie viel Energie die Diode in Form von Wärme umsetzen kann, ohne beschädigt zu werden. Dies ist ein wichtiger Parameter für die Dimensionierung der Schaltung und die Auswahl von Kühlmaßnahmen, falls erforderlich. Für eine Zenerdiode in einer Spannungsregler-Schaltung bedeutet dies, dass der Strom, der durch die Diode fließt, so begrenzt werden muss, dass diese Leistung nicht überschritten wird.
Wie unterscheidet sich die SMD ZD 13 von einer Standard-Germanium-Diode?
Eine Standard-Germanium-Diode ist primär für Gleichrichtung konzipiert und ihr Durchbruchverhalten ist nicht für eine kontrollierte Spannungsstabilisierung optimiert. Eine Zenerdiode, wie die SMD ZD 13, ist spezifisch dafür ausgelegt, den Durchbruch so zu steuern, dass eine konstante Spannung erzielt wird, was für Spannungsregulierungs- und Schutzfunktionen unerlässlich ist. Ihre interne Struktur und Dotierung sind darauf ausgelegt, den Zener-Effekt optimal zu nutzen.
Kann die SMD ZD 13 auch für höhere Spannungen verwendet werden?
Nein, die SMD ZD 13 ist für eine Nennspannung von exakt 13 Volt spezifiziert. Die Verwendung für höhere oder niedrigere Spannungen ist nicht vorgesehen und würde die Funktion beeinträchtigen oder zu Schäden führen. Für andere Spannungsbereiche sind Zenerdioden mit entsprechenden Nennspannungen zu wählen.
