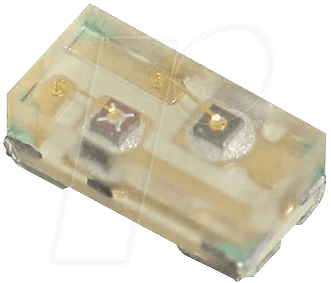

SMD-LED BC06 – Die smarte Wahl für anspruchsvolle Display- und Indikatorlösungen
Benötigen Sie eine kompakte und leistungsstarke Lichtquelle für Ihr nächstes Elektronikprojekt, die sowohl farbintensive Signale als auch dezente Beleuchtung ermöglicht? Die SMD-LED BC06 im 1608 (0603) Gehäuse ist die ideale Lösung für Entwickler, Hobbyisten und Hersteller, die Wert auf präzise Farbwiedergabe, hohe Helligkeit und eine zuverlässige Performance in kleinstem Bauraum legen. Sie löst das Problem der limitierten Platzverhältnisse auf Platinen und bietet gleichzeitig zwei dominante Farben für klare Signalgebung oder ansprechende Designelemente.
Überlegene Leistungsfähigkeit und Präzision im Detail
Die SMD-LED BC06 setzt sich durch ihre spezifische Kombination aus Abmessungen, Leuchtkraft und Farbwiedergabe von Standard-LEDs ab. Während viele herkömmliche LEDs Kompromisse bei Helligkeit oder Farbreinheit eingehen müssen, liefert die BC06 mit 250 mcd in Rot und 50 mcd in Grün eine für ihre Größe beeindruckende Leuchtdichte. Der weite Abstrahlwinkel von 130° sorgt für eine gleichmäßige Ausleuchtung, was sie perfekt für Anzeigen, Statusindikatoren und Designbeleuchtungen macht, bei denen eine breite Lichtverteilung gewünscht ist. Die zweifarbige Ausführung (rot/grün) ermöglicht zudem eine effiziente Signalgebung ohne den Platzbedarf zweier separater LEDs.
Konstruktion und technologische Vorteile
Die BC06 nutzt fortschrittliche Halbleitertechnologie zur Erzeugung des roten und grünen Lichts. Das Gehäuseformat 1608 (auch als 0603 bekannt) ist extrem klein und prädestiniert für den Einsatz auf eng bestückten Leiterplatten, wie sie in modernen Mobilgeräten, Wearables, IoT-Anwendungen und kompakten Industrie-Elektroniksystemen zu finden sind. Die Oberflächenmontage-Technologie (SMD) ermöglicht eine automatisierte Bestückung, was Produktionskosten senkt und die Stückgenauigkeit erhöht. Die robuste Bauweise gewährleistet eine hohe Zuverlässigkeit unter verschiedenen Umgebungsbedingungen.
Anwendungsbereiche und Einsatzmöglichkeiten
Die Vielseitigkeit der SMD-LED BC06 eröffnet ein breites Spektrum an Einsatzmöglichkeiten:
- Statusanzeigen: Klare rote und grüne Signale für den Betriebszustand von Geräten, Ladezustände oder Fehlermeldungen.
- Display-Beleuchtung: Dezente Ausleuchtung von LCDs, OLEDs oder anderen kleinen Anzeigeelementen, wo eine flächige und helle Hinterleuchtung benötigt wird.
- Wearables und IoT-Geräte: Kompakte Beleuchtungslösungen für Smartwatches, Fitness-Tracker oder kleine Sensoren, bei denen Platz eine kritische Rolle spielt.
- Automobil-Elektronik: Verwendung in Armaturenbrettern oder Innenraumbeleuchtungen für spezifische Signalinformationen.
- Industrie-Automatisierung: Indikatoren für Maschinenstatus, Prozessfortschritt oder Warnmeldungen in Steuerungsanlagen.
- Hobby-Elektronik und Prototyping: Eine flexible und einfach zu integrierende Lichtquelle für kreative Projekte und die schnelle Erprobung von Ideen.
Technische Spezifikationen im Überblick
| Merkmal | Spezifikation |
|---|---|
| Typ | SMD-LED, Bi-Color (Rot/Grün) |
| Gehäusegröße | 1608 (0603) |
| Wellenlänge (typ.) | Rot: ca. 620-630 nm, Grün: ca. 520-530 nm |
| Lichtstärke (typ.) | Rot: 250 mcd, Grün: 50 mcd |
| Abstrahlwinkel | 130° |
| Betriebsspannung (typ.) | Rot: 2.0 V, Grün: 2.2 V |
| Betriebsstrom (typ.) | 20 mA |
| Polarität | Gemeinsame Anode oder Kathode (je nach spezifischer Variante – prüfen Sie das Datenblatt) |
Qualitätsmerkmale und Langlebigkeit
Die Fertigung der SMD-LED BC06 unterliegt strengen Qualitätskontrollen, um eine gleichbleibende Performance und Zuverlässigkeit zu gewährleisten. Die verwendete Halbleitermaterialien sind auf eine lange Lebensdauer ausgelegt, was die Betriebskosten senkt und die Wartungsintervalle verlängert. Der breite Abstrahlwinkel von 130° minimiert die Notwendigkeit von zusätzlichen Linsen oder Reflektoren, was die Bauteilanzahl reduziert und die Komplexität von Designs verringert. Die thermische Stabilität des Gehäuses stellt sicher, dass die LED auch bei erhöhten Umgebungstemperaturen eine konstante Leistung erbringt, was für den Einsatz in anspruchsvollen Umgebungen unerlässlich ist.
Optimale Integration und Handhabung
Die geringe Größe der SMD-LED BC06 im 1608er Format erfordert präzise Lötverfahren. Sie ist für automatische Bestückungsmaschinen konzipiert und kann problemlos in gängige Reflow-Lötprozesse integriert werden. Die Anschlussflächen sind für eine sichere und leitfähige Verbindung ausgelegt. Für optimale Ergebnisse wird die Verwendung von bleifreien Lötpasten empfohlen, die mit den Umweltstandards konform sind. Die antistatische Verpackung schützt die LEDs während Transport und Lagerung vor elektrostatischer Entladung.
Häufig gestellte Fragen zu SMD-LED BC06 – LED, SMD 1608 (0603), rot/grün, 250/50 mcd, 130°
Was bedeutet die Angabe „SMD 1608 (0603)“?
SMD steht für Surface Mounted Device, also ein Bauteil zur Oberflächenmontage. Die Zahlen 1608 bzw. 0603 beziehen sich auf die Abmessungen des Gehäuses in Zehntelmillimetern: 1,6 mm x 0,8 mm. Dies ist ein sehr kleines Standardformat für SMD-Bauteile.
Was ist der Unterschied zwischen den Lichtstärken (250 mcd / 50 mcd)?
mcd steht für Millicandela, eine Einheit zur Messung der Lichtstärke. Die Angabe bedeutet, dass die rote Farbe der LED eine typische Lichtstärke von 250 Millicandela erreicht, während die grüne Farbe eine typische Lichtstärke von 50 Millicandela aufweist. Die rote Farbe ist also deutlich heller.
Kann ich die LED mit einer höheren Spannung betreiben?
Die Angabe der Betriebsspannung ist eine typische Empfehlung für optimale Leistung und Lebensdauer. Ein Betrieb mit deutlich höherer Spannung würde die LED überlasten, was zu vorzeitigem Ausfall oder Zerstörung führen kann. Es ist ratsam, einen passenden Vorwiderstand zu verwenden oder eine Konstantstromquelle zu nutzen.
Welche Polarität hat die LED?
SMD-LEDs haben eine definierte Polarität. Bei Bi-Color-LEDs wie der BC06 kann es sich um eine gemeinsame Anode oder eine gemeinsame Kathode handeln. Die genaue Konfiguration ist produkt- oder herstellerspezifisch und sollte dem jeweiligen Datenblatt entnommen werden.
Wie wird die Farbe der LED gesteuert?
Durch die individuelle Ansteuerung der beiden farbigen Chips innerhalb des Gehäuses wird die Farbe bestimmt. Um Rot zu sehen, wird nur der rote Chip mit Strom versorgt. Um Grün zu sehen, wird nur der grüne Chip bestromt. Durch gleichzeitige Bestromung beider Chips mit entsprechenden Helligkeitsverhältnissen können theoretisch auch Mischfarben erzeugt werden, obwohl die primäre Funktion hier die getrennte Signalgebung ist.
Ist diese LED für den Einsatz im Außenbereich geeignet?
Die BC06 ist primär für den Einsatz in elektronischen Geräten und somit oft im Innenbereich konzipiert. Ob sie für den Außeneinsatz geeignet ist, hängt stark von der spezifischen Anwendung, dem Gehäuse und der Exposition gegenüber Umwelteinflüssen wie Feuchtigkeit, Temperaturschwankungen und UV-Strahlung ab. Eine entsprechende Schutzkapselung oder ein Gehäuse mit IP-Schutz ist für den Außeneinsatz meist unerlässlich.
Welche Löttemperatur ist für dieses Gehäuseformat empfehlenswert?
Für das 1608 (0603) Gehäuse sind typische Reflow-Löttemperaturen im Bereich von 240°C bis 260°C über die Peak-Temperatur empfohlen, je nach verwendetem Lot und den Herstellerangaben der LED. Es ist entscheidend, das Datenblatt der spezifischen LED und die Empfehlungen des Lötmittelherstellers zu konsultieren, um thermische Schäden zu vermeiden.
