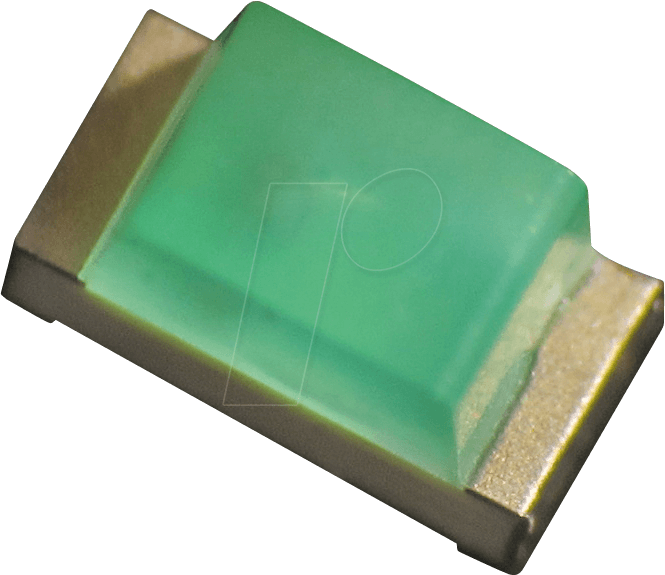

SMD-LED 0603 GN: Miniatur-Leuchtkraft für Ihre Visionen
Entdecken Sie die Welt der Mikroelektronik mit unserer SMD-LED 0603 GN. Diese winzige, aber leistungsstarke grüne Leuchtdiode (SMD-LED 1608) eröffnet Ihnen ungeahnte Möglichkeiten für Ihre Projekte, von Modellbau bis hin zu innovativen Wearables. Lassen Sie sich von der Brillanz und Energieeffizienz dieser kleinen Lichtquelle begeistern.
Leuchtende Details: Technische Daten im Überblick
Die SMD-LED 0603 GN zeichnet sich durch ihre kompakte Bauform und ihre beeindruckenden Leistungsdaten aus. Hier sind die wichtigsten Spezifikationen, die diese LED zu einer exzellenten Wahl für Ihre Anwendungen machen:
- Bauform: 0603 (metrisch 1608)
- Farbe: Grün (GN)
- Lichtstärke: 8 mcd (Millicandela)
- Abstrahlwinkel: 120°
- Spannung: Typischerweise 2.0 – 2.4 V (abhängig vom Hersteller)
- Strom: Typischerweise 20 mA
- Wellenlänge: Typischerweise 520 – 525 nm (Nanometer)
Diese Kombination aus geringer Größe und hoher Leuchtkraft macht die SMD-LED 0603 GN zum idealen Bauteil für Anwendungen, bei denen es auf Miniaturisierung und Energieeffizienz ankommt.
Anwendungsbereiche: Wo die SMD-LED 0603 GN zum Einsatz kommt
Die Vielseitigkeit der SMD-LED 0603 GN kennt kaum Grenzen. Hier sind nur einige Beispiele, wie Sie diese LED in Ihren Projekten einsetzen können:
- Modellbau: Beleuchten Sie Ihre Modelleisenbahnen, Flugzeuge oder Gebäude mit präzisem und energieeffizientem Licht.
- Wearables: Integrieren Sie die LED in Ihre Smartwatches, Fitness-Tracker oder andere tragbare Geräte, um Benachrichtigungen anzuzeigen oder stilvolle Akzente zu setzen.
- Hobbyelektronik: Verwenden Sie die LED in Ihren DIY-Projekten, um individuelle Beleuchtungseffekte zu erzielen oder kreative Schaltungen zu realisieren.
- Instrumentierung: Nutzen Sie die LED als Statusanzeige in Messgeräten, Bedienfeldern oder anderen elektronischen Instrumenten.
- Automotive: Setzen Sie die LED für dezente Innenraumbeleuchtung, Ambiente-Lichter oder als Teil von Informationsanzeigen ein.
- Medizintechnik: Integrieren Sie die LED in medizinische Geräte für präzise Beleuchtung oder als Indikator.
Die geringe Größe der SMD-LED 0603 GN ermöglicht es Ihnen, sie auch in den kleinsten und komplexesten Projekten zu verwenden, ohne Kompromisse bei der Leistung einzugehen.
Die Vorteile auf einen Blick: Warum Sie sich für die SMD-LED 0603 GN entscheiden sollten
Die Entscheidung für die SMD-LED 0603 GN bringt eine Vielzahl von Vorteilen mit sich, die Ihre Projekte auf ein neues Level heben werden:
- Miniaturisierung: Die extrem kleine Bauform ermöglicht den Einsatz in beengten Verhältnissen und trägt zur Miniaturisierung Ihrer Projekte bei.
- Hohe Leuchtkraft: Trotz ihrer geringen Größe bietet die LED eine beachtliche Helligkeit, die Ihre Anwendungen optimal zur Geltung bringt.
- Energieeffizienz: Der geringe Stromverbrauch schont die Batterie Ihrer Geräte und verlängert die Lebensdauer.
- Lange Lebensdauer: SMD-LEDs zeichnen sich durch ihre lange Lebensdauer aus, wodurch Sie sich auf eine zuverlässige Beleuchtung verlassen können.
- Vielseitigkeit: Die breiten Anwendungsmöglichkeiten machen die SMD-LED 0603 GN zu einem unverzichtbaren Bauteil für Ihre Elektronikprojekte.
- Einfache Verarbeitung: Die LED lässt sich einfach auf Leiterplatten löten und in Ihre Schaltungen integrieren.
Investieren Sie in Qualität und Leistung und profitieren Sie von den zahlreichen Vorteilen, die Ihnen die SMD-LED 0603 GN bietet.
Lötanleitung: So integrieren Sie die SMD-LED 0603 GN in Ihre Schaltung
Das Löten von SMD-Bauteilen erfordert etwas Übung, aber mit der richtigen Technik ist es kein Problem. Hier ist eine kurze Anleitung, wie Sie die SMD-LED 0603 GN erfolgreich in Ihre Schaltung integrieren:
- Vorbereitung: Stellen Sie sicher, dass Sie einen sauberen Arbeitsbereich und die richtigen Werkzeuge haben (Lötkolben mit feiner Spitze, Pinzette, Flussmittel).
- Pad-Vorverzinnung: Verzinnen Sie die Lötpads auf der Leiterplatte mit etwas Lötzinn.
- Positionierung: Platzieren Sie die SMD-LED 0603 GN mit einer Pinzette auf den vorbereiteten Lötpads. Achten Sie auf die richtige Polarität (meist durch eine Markierung auf der LED oder der Leiterplatte gekennzeichnet).
- Löten: Erhitzen Sie ein Lötpad mit dem Lötkolben und fügen Sie etwas Lötzinn hinzu. Wiederholen Sie den Vorgang für das andere Lötpad.
- Kontrolle: Überprüfen Sie die Lötstellen auf korrekte Verbindung und ausreichend Lötzinn. Vermeiden Sie Kurzschlüsse oder kalte Lötstellen.
- Reinigung: Entfernen Sie eventuelle Flussmittelreste mit einem geeigneten Reinigungsmittel.
Mit etwas Übung werden Sie schnell zum Profi im Löten von SMD-Bauteilen und können die SMD-LED 0603 GN problemlos in Ihre Projekte integrieren.
Technische Daten im Detail: Für anspruchsvolle Anwender
Für alle, die es genau wissen wollen, hier eine detailliertere Übersicht der technischen Daten der SMD-LED 0603 GN:
| Parameter | Wert | Einheit |
|---|---|---|
| Bauform | 0603 (1608) | – |
| Farbe | Grün (GN) | – |
| Dominante Wellenlänge | 520 – 525 | nm |
| Lichtstärke | 8 | mcd |
| Abstrahlwinkel | 120 | ° |
| Vorwärtsspannung (typ.) | 2.0 – 2.4 | V |
| Vorwärtsstrom (max.) | 20 | mA |
| Sperrspannung (max.) | 5 | V |
| Betriebstemperatur | -40 bis +85 | °C |
| Lagertemperatur | -40 bis +100 | °C |
Diese detaillierten Informationen helfen Ihnen, die SMD-LED 0603 GN optimal in Ihre Schaltungsdesigns zu integrieren und die bestmögliche Leistung zu erzielen.
FAQ: Häufig gestellte Fragen zur SMD-LED 0603 GN
Hier finden Sie Antworten auf häufig gestellte Fragen zur SMD-LED 0603 GN. Sollten Sie weitere Fragen haben, zögern Sie nicht, uns zu kontaktieren!
1. Was bedeutet die Bezeichnung „0603“?
Die Bezeichnung „0603“ bezieht sich auf die Bauform der SMD-LED. Sie gibt die Abmessungen der LED in Zoll an (0.06 Zoll x 0.03 Zoll). In metrischen Einheiten entspricht dies 1.6 mm x 0.8 mm (1608).
2. Wie erkenne ich die Polarität der LED?
Die Polarität der SMD-LED 0603 GN ist in der Regel durch eine Markierung auf dem Gehäuse oder der Leiterplatte gekennzeichnet. Oftmals ist ein Punkt, eine Kerbe oder eine andere Form auf der Kathodenseite (Minuspol) angebracht. Achten Sie auf die Herstellerangaben, um die Polarität korrekt zu bestimmen.
3. Kann ich die LED mit einer höheren Spannung betreiben?
Nein, die SMD-LED 0603 GN sollte nicht mit einer höheren Spannung als der angegebenen Vorwärtsspannung (typischerweise 2.0 – 2.4 V) betrieben werden. Eine höhere Spannung kann die LED beschädigen oder zerstören. Verwenden Sie immer einen Vorwiderstand, um den Strom zu begrenzen.
4. Welchen Vorwiderstand benötige ich für die LED?
Der benötigte Vorwiderstand hängt von der Versorgungsspannung und der Vorwärtsspannung der LED ab. Verwenden Sie die folgende Formel, um den Widerstand zu berechnen: R = (Vs – Vf) / If, wobei Vs die Versorgungsspannung, Vf die Vorwärtsspannung der LED und If der Vorwärtsstrom der LED ist. Beispiel: Bei einer Versorgungsspannung von 5 V, einer Vorwärtsspannung von 2.2 V und einem Vorwärtsstrom von 20 mA (0.02 A) ergibt sich ein Widerstand von R = (5 – 2.2) / 0.02 = 140 Ohm. Verwenden Sie einen Widerstandswert, der nahe an diesem Wert liegt (z.B. 150 Ohm).
5. Ist die SMD-LED 0603 GN für den Einsatz im Freien geeignet?
Die SMD-LED 0603 GN ist in der Regel nicht speziell für den Einsatz im Freien konzipiert. Sie ist nicht wasserdicht oder UV-beständig. Für Anwendungen im Freien sollten Sie spezielle Outdoor-LEDs verwenden, die gegen Witterungseinflüsse geschützt sind.
6. Wo finde ich weitere Informationen zum Löten von SMD-Bauteilen?
Es gibt zahlreiche Ressourcen online, die Ihnen beim Löten von SMD-Bauteilen helfen können. Suchen Sie nach Tutorials, Videos oder Artikeln, die speziell auf SMD-Löten zugeschnitten sind. Übung macht den Meister! Starten Sie am besten mit unkritischen Schaltungen, um ein Gefühl für die Technik zu bekommen.
7. Welche Alternativen gibt es zur SMD-LED 0603 GN?
Es gibt verschiedene Alternativen zur SMD-LED 0603 GN, abhängig von Ihren spezifischen Anforderungen. Wenn Sie eine höhere Helligkeit benötigen, können Sie LEDs mit einer größeren Bauform (z.B. 0805 oder 1206) oder mit einer höheren Lichtstärke in Betracht ziehen. Wenn Sie eine andere Farbe benötigen, gibt es SMD-LEDs in allen Farben des Regenbogens. Achten Sie bei der Auswahl einer Alternative auf die Kompatibilität mit Ihrer Schaltung und die verfügbaren Einbaumaße.
