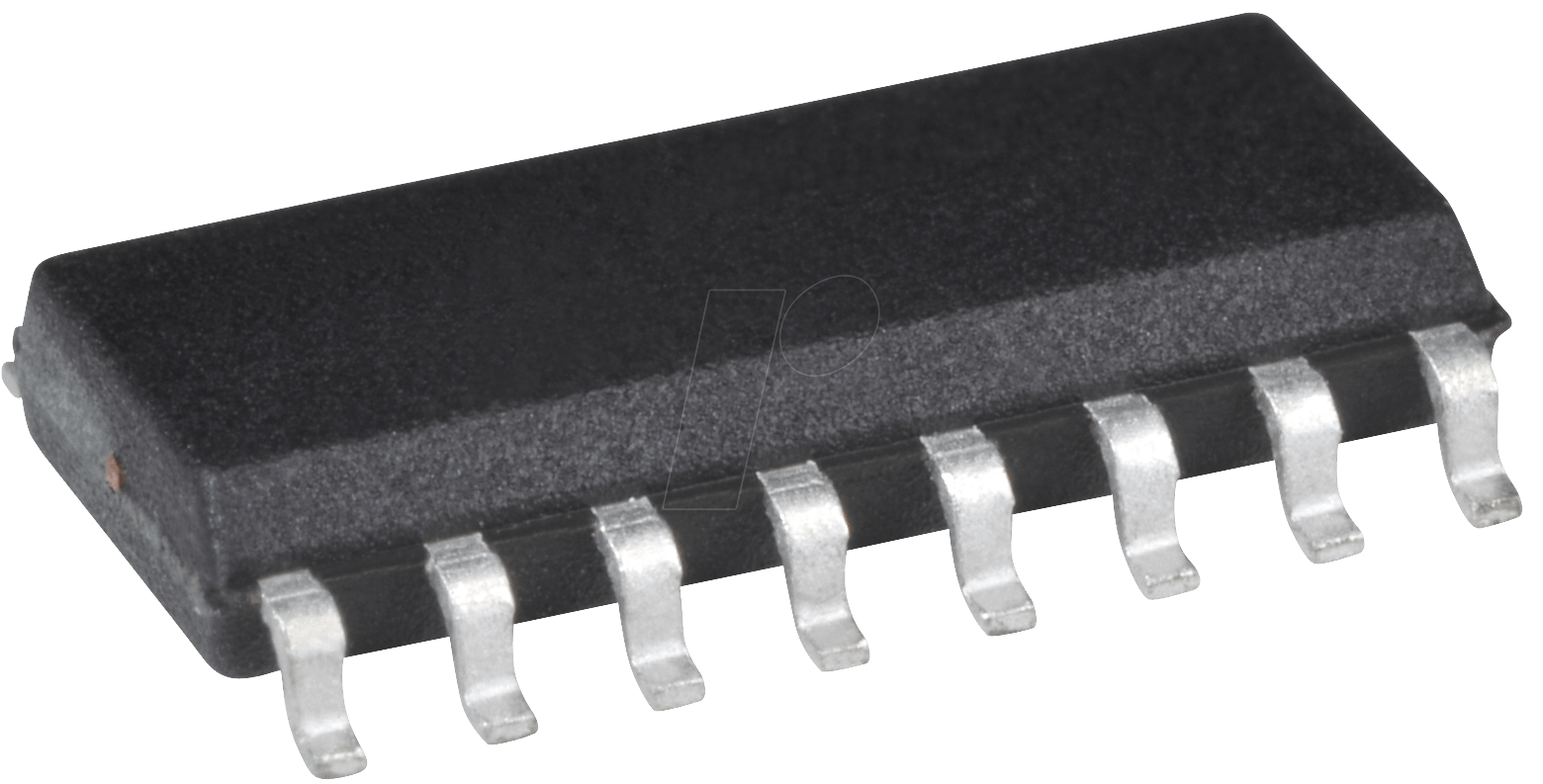

SMD HC 595 – Das intelligente Shift Register für erweiterte Steuerungsaufgaben
Für Entwickler und Elektronikenthusiasten, die an die Grenzen ihrer digitalen Ein- und Ausgänge stoßen, bietet das SMD HC 595 – Shift Register mit seinem 3-State Ausgang eine elegante und effiziente Lösung. Wenn Sie mehr GPIO-Pins für Ihre Projekte benötigen oder eine komplexe Steuerung von LEDs, Displays oder anderen Peripheriegeräten realisieren möchten, ist dieses Bauteil die ideale Wahl, um Ihre Entwürfe zu erweitern und zu optimieren.
Erweitern Sie Ihre Mikrocontroller-Kapazitäten
Mikrocontroller wie Arduino, Raspberry Pi oder ESP32 sind leistungsstark, doch ihre Anzahl an verfügbaren General Purpose Input/Output (GPIO)-Pins ist oft begrenzt. Das HC 595 Shift Register, ein bewährter Baustein in der digitalen Elektronik, ermöglicht es Ihnen, die Anzahl der steuerbaren Ausgänge erheblich zu erhöhen. Durch die serielle Ansteuerung mehrerer Register können Sie eine schier endlose Kette von Ausgängen schaffen, ohne zusätzliche Controller-Pins zu opfern. Dies ist besonders wertvoll für Projekte mit vielen LEDs, komplexen Segmentanzeigen oder zur Ansteuerung von Multiplex-Schaltungen.
Fortschrittliche Technologie: 3-State Ausgang für maximale Flexibilität
Ein herausragendes Merkmal des HC 595 ist sein 3-State Ausgang. Während herkömmliche Ausgänge nur zwischen HIGH (logisch 1) und LOW (logisch 0) umschalten können, bietet der 3-State Ausgang eine dritte Option: den hochohmigen Zustand (Hi-Z). Dieser Zustand ermöglicht es, dass der Ausgang effektiv von der Schaltung getrennt wird, ohne dabei ein aktives HIGH oder LOW Signal zu senden. Dies ist entscheidend für Applikationen, bei denen mehrere Ausgänge mit einer gemeinsamen Leitung verbunden sind oder wo eine präzise Signalsteuerung erforderlich ist, um Interferenzen zu vermeiden oder Energie zu sparen. Die Fähigkeit, einzelne Ausgänge selektiv zu deaktivieren, erhöht die Flexibilität Ihres Designs erheblich und vermeidet unerwünschte Konflikte in Ihrer Schaltung.
Effiziente Datenübertragung mit SPI-kompatibler Schnittstelle
Die serielle Datenübertragung des HC 595 orientiert sich an den Prinzipien des Serial Peripheral Interface (SPI)-Protokolls. Dies bedeutet, dass die Daten bitweise über eine einzige Datenleitung (Data In) und taktsynchron über eine Clock-Leitung (Shift Register Clock) übertragen werden. Ein separates Latch-Signal (Storage Register Clock) sorgt dafür, dass die übertragenen Daten nach Abschluss der Übertragung auf den Ausgängen des Registers stabilisiert werden. Diese standardisierte Schnittstelle macht die Integration des HC 595 in bestehende Systeme und mit verschiedenen Mikrocontrollern extrem einfach und intuitiv. Die Effizienz dieser seriellen Übertragung minimiert den Verkabelungsaufwand und reduziert gleichzeitig die Komplexität der Softwareimplementierung.
Vorteile des SMD HC 595 – Shift Register
- Signifikante Erweiterung der GPIO-Pins: Ermöglicht die Steuerung einer Vielzahl von Ausgängen mit nur wenigen Mikrocontroller-Pins.
- 3-State Ausgang: Bietet zusätzliche Kontrolle durch einen hochohmigen Zustand, ideal für komplexe Schaltungen und zur Vermeidung von Konflikten.
- SPI-kompatible Schnittstelle: Einfache und intuitive Integration mit den meisten Mikrocontrollern und Entwicklungsumgebungen.
- Geringer Stromverbrauch: Effizienter Betrieb, der sich gut für batteriebetriebene Anwendungen eignet.
- Kompakte Bauform (SO-16): Speziell für Oberflächenmontage (SMD), ideal für platzbeschränkte Designs und automatisierten Bestückungsprozessen.
- Breiter Betriebsspannungsbereich (2 … 6 V): Kompatibel mit einer Vielzahl von Logikpegeln und Stromversorgungen.
- Hohe Zuverlässigkeit: Bewährte Technologie, die für industrielle und Hobby-Anwendungen gleichermaßen geeignet ist.
Technische Spezifikationen im Detail
Das SMD HC 595 – Shift Register ist ein leistungsfähiges Bauteil, das sich durch seine robusten technischen Eigenschaften auszeichnet. Die Möglichkeit, es über einen weiten Spannungsbereich von 2 bis 6 Volt zu betreiben, macht es äußerst vielseitig einsetzbar. Ob Sie mit einer 3,3V-Logik von einem Raspberry Pi arbeiten oder eine 5V-Logik von einem klassischen Arduino steuern möchten, das HC 595 passt sich flexibel an Ihre Anforderungen an.
Anwendungsszenarien und Einsatzmöglichkeiten
Die Anwendungsbereiche für das HC 595 Shift Register sind äußerst vielfältig:
- LED-Steuerung: Ansteuerung großer LED-Arrays für Displays, Beleuchtungseffekte oder Statusanzeigen.
- Ansteuerung von Segmentanzeigen: Steuerung von 7-Segment- oder 16-Segment-Anzeigen für Zähler, Uhren oder Informationsdisplays.
- Erweiterung von Ausgängen für Sensoren und Aktoren: Bereitstellung zusätzlicher Pins für die Ansteuerung von Relais, Motoren oder das Auslesen komplexer Sensoren mit mehreren Datenleitungen.
- Schrittmotoren: Ansteuerung von Schrittmotoren über spezielle Treiber-ICs, die über das Shift Register gesteuert werden.
- Daten-Multiplexing: Effiziente Übertragung von Daten zu mehreren Geräten über eine gemeinsame Leitung.
- Kommunikation mit anderen Peripheriegeräten: Als Teil einer komplexeren Kommunikationskette zur Erweiterung der Schnittstellenkapazitäten eines Mikrocontrollers.
Produkt Eigenschaften Tabelle
| Merkmal | Spezifikation |
|---|---|
| Typ | 8-Bit Serial-In/Serial-Out Shift Register |
| Ausgangstyp | 3-State Ausgang (HIGH, LOW, Hi-Z) |
| Betriebsspannung | 2 V bis 6 V |
| Gehäuseform | SO-16 (Surface Mount Device) |
| Datenübertragung | Seriell (SPI-kompatibel) |
| Anzahl Kanäle | 8 serielle Ausgänge, erweiterbar durch Kaskadierung |
| Taktfrequenz (max.) | Typischerweise > 20 MHz (abhängig vom spezifischen Derivat und Betriebsbedingungen) |
| Logikpegel | TTL/CMOS-kompatibel über den gesamten Spannungsbereich |
Die Vorteile des 3-State Ausgangs im Detail
Der 3-State Ausgang des HC 595 ist ein entscheidendes Feature für anspruchsvolle Schaltungsdesigns. Im Gegensatz zu einem einfachen Push-Pull-Ausgang, der immer einen definierten Pegel (HIGH oder LOW) liefert, kann ein 3-State Ausgang auch in einen hochohmigen Zustand (Hi-Z) geschaltet werden. In diesem Zustand ist der Ausgang elektrisch von der Schaltung entkoppelt, was bedeutet, dass er weder aktiv Strom liefert noch aufnimmt. Dies ist besonders nützlich in folgenden Szenarien:
- Bus-Systeme: Wenn mehrere Geräte denselben Kommunikationsbus nutzen, kann der 3-State Ausgang verhindern, dass sich Signale gegenseitig stören, indem nur das aktive Gerät auf den Bus schaltet.
- Multiplexing mit gemeinsamen Leitungen: Bei der Ansteuerung mehrerer Geräte über eine gemeinsame Datenleitung kann der Hi-Z-Zustand verwendet werden, um sicherzustellen, dass nur das aktuell adressierte Gerät die Leitung beeinflusst.
- Fehlervermeidung: In komplexen Systemen kann der Hi-Z-Zustand dazu beitragen, Kurzschlüsse oder ungewollte Signalinteraktionen zu verhindern, indem unnötige Verbindungen kurzzeitig unterbrochen werden.
- Energieeffizienz: In manchen Fällen kann das Schalten in den Hi-Z-Zustand den Stromverbrauch reduzieren, wenn ein Ausgang nicht aktiv benötigt wird.
Diese Flexibilität, die der 3-State Ausgang bietet, ist ein klarer Vorteil gegenüber einfacheren Shift-Register-Typen und macht das HC 595 zu einer überlegenen Wahl für Projekte, bei denen präzise Kontrolle und Signalintegrität im Vordergrund stehen.
FAQ – Häufig gestellte Fragen zu SMD HC 595 – Shift Register, 3-State Ausgang, 2 … 6 V, SO-16
Was ist ein Shift Register und warum benötige ich eines?
Ein Shift Register ist ein digitaler Speicherbaustein, der verwendet wird, um Daten seriell einzulesen und parallel auszugeben, oder umgekehrt. Sie benötigen ein Shift Register, wenn die Anzahl der verfügbaren GPIO-Pins Ihres Mikrocontrollers nicht ausreicht, um alle gewünschten Ausgänge (z.B. für LEDs oder Displays) zu steuern. Es ermöglicht Ihnen, eine große Anzahl von Ausgängen mit nur wenigen Pins des Mikrocontrollers zu verwalten.
Welche Vorteile bietet der 3-State Ausgang gegenüber einem Standardausgang?
Der 3-State Ausgang bietet einen zusätzlichen hochohmigen (Hi-Z) Zustand neben den üblichen HIGH und LOW Zuständen. Dieser Hi-Z Zustand entkoppelt den Ausgang effektiv von der Schaltung, was ideal für Bus-Systeme, Multiplexing oder zur Vermeidung von Signalinterferenzen ist. Standardausgänge können nur HIGH oder LOW liefern und können in komplexen Schaltungen zu Konflikten führen, die mit einem 3-State Ausgang vermieden werden können.
Ist das HC 595 mit Arduino und Raspberry Pi kompatibel?
Ja, das HC 595 ist aufgrund seiner SPI-kompatiblen Schnittstelle und seines breiten Betriebsspannungsbereichs (2-6V) hervorragend mit Mikrocontrollern wie Arduino (5V-Logik) und Raspberry Pi (3,3V-Logik) kompatibel. Sie müssen lediglich sicherstellen, dass die Logikpegel Ihres Mikrocontrollers zum HC 595 passen, was bei diesem Spannungsbereich in der Regel problemlos der Fall ist.
Wie kann ich mehrere HC 595 Shift Register miteinander verbinden?
Mehrere HC 595 Shift Register können kaskadiert werden, um die Anzahl der Ausgänge weiter zu erhöhen. Das Ausgaberegister des einen ICs wird mit dem Eingangsregister des nächsten verbunden. So können Sie eine lange Kette von Ausgängen bilden, die alle über die gleichen serielle Daten- und Taktleitungen gesteuert werden.
Welche maximale Taktrate unterstützt das HC 595?
Die maximale Taktrate hängt vom spezifischen Hersteller und der Fertigungsqualität des HC 595 ab. In der Regel unterstützen moderne HC 595 Derivate Taktraten von über 20 MHz. Für typische Anwendungen mit LEDs oder Displays sind jedoch oft deutlich geringere Frequenzen ausreichend und garantieren höchste Stabilität.
Welche Art von Anwendungen ist mit dem HC 595 besonders gut umsetzbar?
Besonders gut umsetzbar sind Anwendungen, die eine große Anzahl von LEDs steuern (z.B. Matrix-Displays, Lauflichter, Ambientalbeleuchtung), mehrstellige 7-Segment-Anzeigen für Uhren oder Zähler, oder wenn Sie die Ausgänge eines Mikrocontrollers für die Ansteuerung von komplexeren Schaltungen wie Treibern für Motoren oder anderer Peripheriegeräte erweitern müssen.
Was bedeutet „SMD“ und „SO-16“?
„SMD“ steht für Surface Mount Device, was bedeutet, dass die Bauteile direkt auf die Oberfläche einer Leiterplatte gelötet werden und keine durchkontaktierten Löcher benötigen. „SO-16“ (Small Outline Package with 16 pins) beschreibt die Gehäusegröße und Pinanzahl des Bauteils. Dies macht es ideal für kompakte Designs und automatisierte Bestückungsprozesse.
