SMD HC 4053 – Präzise Signalumschaltung für anspruchsvolle Elektronikprojekte
Der SMD HC 4053 Multi-/Demultiplexer ist die ideale Lösung für Entwickler und Hobbyisten, die eine flexible und zuverlässige Steuerung von analogen oder digitalen Signalen in ihren Schaltungen benötigen. Dieses Bauteil ermöglicht die Auswahl und Weiterleitung eines von mehreren Eingangssignalen zu einem gemeinsamen Ausgang oder umgekehrt, und das bei einer Betriebsspannung von nur 2 bis 6 Volt. Er ist prädestiniert für Anwendungen, bei denen Platz, Energieeffizienz und präzise Signalverarbeitung oberste Priorität haben.
Maximale Flexibilität und Effizienz
Der SMD HC 4053 zeichnet sich durch seine hohe Integrationsdichte und seine vielseitigen Einsatzmöglichkeiten aus. Anstatt mehrere diskrete Schalter oder Logikgatter zu verwenden, bietet dieser einzige Baustein eine kompakte und kosteneffiziente Lösung für komplexe Signalpfadverwaltungen. Seine geringe Betriebsspannung macht ihn zudem perfekt für batteriebetriebene und energiebewusste Systeme. Die Fähigkeit, sowohl als Multiplexer (ein Ausgang, mehrere Eingänge) als auch als Demultiplexer (ein Eingang, mehrere Ausgänge) zu agieren, eröffnet ein breites Spektrum an Applikationen.
Überlegene Leistung gegenüber Standardlösungen
Herkömmliche Ansätze zur Signalumschaltung erfordern oft mehr Bauteile, was zu größeren Leiterplattengrößen, höherem Stromverbrauch und potenziellen Signalverlusten durch zusätzliche Verbindungen führt. Der SMD HC 4053 integriert diese Funktionalität auf kleinstem Raum und minimiert so den Platzbedarf und die Komplexität des Designs. Seine präzise Schaltcharakteristik und die geringe Durchlasswiderstand minimieren Signalverzerrungen und -dämpfung, was für die Integrität kritischer Signale unerlässlich ist. Die SO-16 Gehäuseform ist zudem Standard in der Industrie und erleichtert die Integration in automatisierten Fertigungsprozessen.
Technische Spezifikationen und Anwendungsbereiche
Der HC 4053 ist ein dualer 4-Kanal-Multiplexer/Demultiplexer. Das bedeutet, dass Sie mit diesem einen Chip zwei unabhängige 4-Kanal-Schaltkreise realisieren können. Jeder Kanal kann entweder als 4-zu-1 Multiplexer oder als 1-zu-4 Demultiplexer konfiguriert werden. Die Ansteuerung der Kanäle erfolgt über drei digitale Auswahlleitungen (A, B, C), die eine direkte Auswahl des jeweiligen Pfades ermöglichen. Die sogenannte Enable-Leitung (EN) dient zur globalen Deaktivierung aller Kanäle, was eine zusätzliche Steuerungsebene für den Stromsparmodus oder zur Vermeidung unerwünschter Schaltvorgänge bietet.
Die digitale Logik des HC 4053 ist kompatibel mit TTL- und CMOS-Pegeln, was eine nahtlose Integration in verschiedenste digitale Systeme ermöglicht. Die maximale Dauerstrombelastbarkeit pro Kanal liegt im typischen Bereich für analoge Multiplexer dieser Klasse, was für die meisten Signalarten wie Audiosignale, Sensorwerte oder digitale Datenleitungen ausreichend ist.
Umfangreiche Vorteile des SMD HC 4053
- Hohe Flexibilität: Kann als Multiplexer (Mehrfacheingang, Einfachausgang) oder Demultiplexer (Eingang, Mehrfachausgang) konfiguriert werden.
- Kompaktes Design: Integriert die Funktionalität zweier 4-Kanal-Schaltkreise in einem einzigen SO-16 Gehäuse, was Platz spart und die Schaltungsdichte erhöht.
- Geringer Stromverbrauch: Optimiert für niedrige Betriebsspannungen von 2V bis 6V, ideal für batteriebetriebene und energieeffiziente Anwendungen.
- Präzise Signalübertragung: Minimale Signalverzerrungen und Dämpfung durch geringen Durchlasswiderstand, wichtig für Audio- und Datenanwendungen.
- Vielseitige Kompatibilität: Die digitale Logik ist kompatibel mit TTL- und CMOS-Pegeln.
- Einfache Steuerung: Drei digitale Auswahlleitungen (A, B, C) und eine Enable-Leitung (EN) ermöglichen eine intuitive und präzise Steuerung der Signalpfade.
- Zuverlässigkeit: Eine bewährte Technologie, die für ihre Langlebigkeit und Stabilität in anspruchsvollen Umgebungen bekannt ist.
- Reduzierte Komponentenanzahl: Ersetzt mehrere diskrete Komponenten, was zu vereinfachten Designs und reduzierten Fertigungskosten führt.
Technische Daten im Detail
| Merkmal | Spezifikation |
|---|---|
| Typ | Dual 4-Kanal Multiplexer/Demultiplexer |
| Betriebsspannung | 2 V bis 6 V |

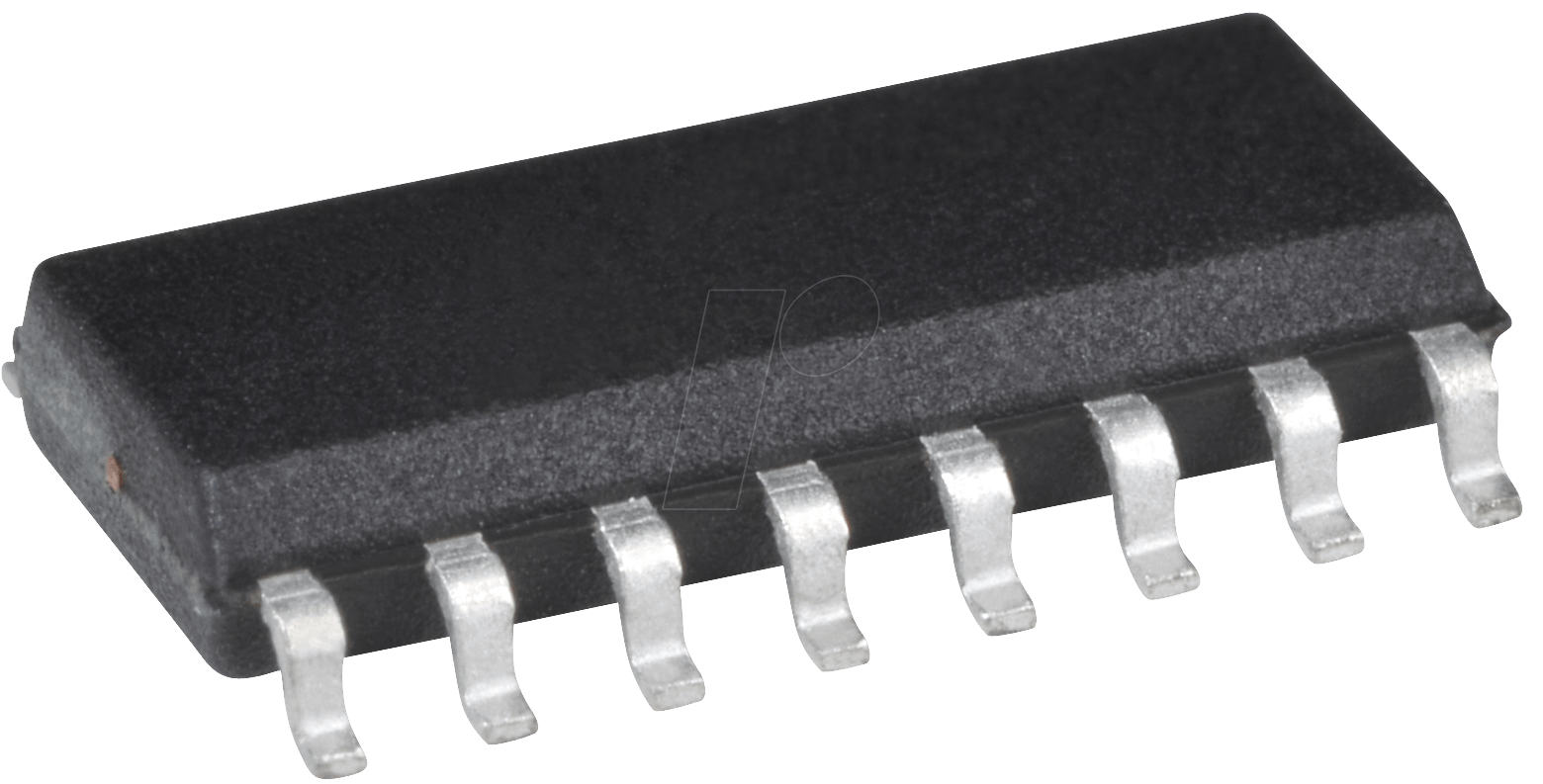

| Gehäuseform | SO-16 (Small Outline Package) |
| Anzahl Kanäle pro Funktion | 4 |
| Steuerlogik | CMOS |
| Durchlasswiderstand (R_ON) | Typisch 75 Ohm bei 5V V_DD |
| Schaltzeit | Typisch 150 ns (Ein) / 75 ns (Aus) bei 5V V_DD |
| Enable-Funktion | Ja (Low-aktiv) |
Anwendungsbeispiele
Der SMD HC 4053 findet breite Anwendung in Bereichen wie:
- Audio-Umschaltung: Auswahl verschiedener Audioquellen oder Weiterleitung an unterschiedliche Verstärker.
- Sensor-Datenerfassung: Multiplexen von Sensordaten von mehreren Messpunkten zu einer zentralen Auswerteeinheit.
- Digitale Signal-Routing: Umschalten von Kommunikationsbussen oder Steuerleitungen in komplexen digitalen Systemen.
- Batteriebetriebene Geräte: Maximale Energieeffizienz durch niedrige Betriebsspannung und Enable-Funktion.
- Test- und Messgeräte: Flexible Konfiguration von Messpfaden.
- Robotik und Automatisierung: Steuerung und Überwachung verschiedener Aktoren und Sensoren.
Häufig gestellte Fragen zu SMD HC 4053 – Multi-/Demultiplexer, 2-CH, 2 … 6 V, SO-16
Was genau ist ein Multiplexer/Demultiplexer und wie funktioniert der HC 4053?
Ein Multiplexer (MUX) wählt eines von mehreren Eingangssignalen aus und leitet es an einen einzigen Ausgang weiter. Ein Demultiplexer (DEMUX) tut das Gegenteil: Er nimmt ein Eingangssignal und leitet es zu einem von mehreren Ausgängen. Der HC 4053 kombiniert diese Funktionalität und bietet zwei unabhängige 4-Kanal-Schaltkreise. Mittels digitaler Auswahlbits (A, B, C) wird festgelegt, welcher Eingang mit dem Ausgang (bei MUX-Betrieb) oder welcher Ausgang mit dem Eingang (bei DEMUX-Betrieb) verbunden wird.
Kann der HC 4053 sowohl digitale als auch analoge Signale schalten?
Ja, der HC 4053 ist für das Schalten sowohl analoger als auch digitaler Signale ausgelegt, solange diese innerhalb der zulässigen Spannungsbereiche liegen. Seine relativ geringe Durchlasswiderstand sorgt für eine gute Signalintegrität bei beiden Signalarten.
Welche Vorteile bietet die SO-16 Gehäuseform?
Das SO-16 (Small Outline Package) ist ein weit verbreitetes und standardisiertes Gehäuse in der Elektronikindustrie. Es ermöglicht eine hohe Integrationsdichte auf Leiterplatten, ist gut für automatisierte Bestückungsprozesse geeignet und bietet eine solide mechanische Stabilität.
Wie wirkt sich die Betriebsspannung von 2-6V auf die Anwendung aus?
Die niedrige Betriebsspannung von 2V bis 6V macht den HC 4053 ideal für energieeffiziente Anwendungen, insbesondere für batteriebetriebene Geräte. Sie ermöglicht eine höhere Kompatibilität mit modernen Mikrocontrollern und reduziert den Gesamtstromverbrauch des Systems.
Kann ich den HC 4053 mit 3.3V Mikrocontrollern steuern?
Ja, die digitale Logik des HC 4053 ist mit TTL- und CMOS-Pegeln kompatibel, was bedeutet, dass er problemlos mit gängigen 3.3V Mikrocontrollern gesteuert werden kann, ohne dass zusätzliche Pegelwandler erforderlich sind.
Was bedeutet die „Enable“-Funktion und wie setze ich sie ein?
Die „Enable“-Leitung (EN) dient dazu, alle Kanäle des HC 4053 gleichzeitig zu deaktivieren. Wenn die Enable-Leitung auf einem bestimmten Pegel (typischerweise HIGH für deaktiviert, LOW für aktiviert, je nach Logiktyp) liegt, sind alle Schaltkreise offen und keine Verbindung zwischen Ein- und Ausgängen besteht. Dies ist nützlich für Stromsparmechanismen oder um sicherzustellen, dass das Bauteil während bestimmter Betriebsphasen inaktiv ist.
Ist der HC 4053 ein Ersatz für den CD4053?
Der HC 4053 ist ein direkter Ersatz und eine Weiterentwicklung vieler älterer 4053-Varianten, die oft unter Bezeichnungen wie CD4053 oder MC14053 bekannt sind. Die „HC“-Bezeichnung deutet oft auf eine verbesserte High-Speed CMOS-Technologie hin, die in Bezug auf Geschwindigkeit und Leistung Vorteile bieten kann, während die Pinbelegung und Funktionalität identisch bleiben.
