SMD HC 4052 – Der intelligente Analog-Multiplexer für komplexe Schaltungsdesigns
Der SMD HC 4052 Duale 4-Kanal-Analog-Multiplexer/Demultiplexer ist die essenzielle Komponente für Entwickler und Hobbyisten, die multiple analoge Signale effizient und verlustarm auf einem gemeinsamen Bus verwalten möchten. Er löst das Problem der Signalzuordnung und -auswahl in komplexen elektronischen Systemen, indem er es ermöglicht, bis zu vier unabhängige analoge Eingangssignale sequenziell mit einem einzigen Ausgang zu verbinden oder umgekehrt. Dies macht ihn zur idealen Lösung für Anwendungen, bei denen Platz, Kosten und Leistung im Vordergrund stehen, wie beispielsweise in der Messtechnik, Datenloggern oder bei der Steuerung von Audio- und Videosignalen.
Überragende Leistung und Flexibilität im SO-16 Gehäuse
Der HC 4052 unterscheidet sich von einfacheren Multiplexer-Lösungen durch seine duale Funktionalität und die breite Spannungsunterstützung von 2 bis 6 Volt. Diese Flexibilität erlaubt den Einsatz in einer Vielzahl von Systemen, von batteriebetriebenen Geräten bis hin zu komplexeren embedded Systemen. Seine geringen Schaltverluste und die hohe Eingangsimpedanz gewährleisten eine präzise Signalübertragung ohne signifikante Dämpfung oder Verzerrung, was ihn zur überlegenen Wahl gegenüber Standardlösungen macht, die oft Kompromisse bei der Signalintegrität eingehen müssen. Die kompakte Bauform im SO-16 Gehäuse optimiert zudem das Layout auf Leiterplatten und ermöglicht miniaturisierte Designs.
Vorteile des SMD HC 4052 auf einen Blick
- Vielseitige Signalverwaltung: Ermöglicht die Auswahl und Weiterleitung von bis zu vier analogen Kanälen pro Multiplexer/Demultiplexer-Einheit, wodurch komplexe Schaltungsdesigns vereinfacht werden.
- Hohe Signalintegrität: Bietet geringe Einschaltwiderstände und hohe Isolation zwischen den Kanälen, was für präzise analoge Signalpfade unerlässlich ist.
- Breiter Spannungsbereich: Funktioniert zuverlässig im Bereich von 2 V bis 6 V, was eine hohe Kompatibilität mit unterschiedlichsten Stromversorgungen und Mikrocontrollern gewährleistet.
- Kompakte Bauform: Das SO-16 Gehäuse ist ideal für platzkritische Anwendungen und ermöglicht eine effiziente Leiterplattengestaltung.
- Doppelte Funktionalität: Als dualer Multiplexer/Demultiplexer vereinfacht er die Schaltungsentwicklung durch die Integration mehrerer Funktionen in einem Bauteil.
- Zuverlässige Schaltcharakteristik: Bietet stabile und vorhersagbare Schaltzeiten, die für deterministische Systemsteuerungen wichtig sind.
Technische Spezifikationen und Materialbeschaffenheit
Der SMD HC 4052 repräsentiert die Spitze der analogen Multiplexer-Technologie, konzipiert für Zuverlässigkeit und Leistung in anspruchsvollen Anwendungen. Seine Kernfunktion beruht auf CMOS-Technologie, die eine geringe Stromaufnahme im statischen Betrieb und schnelle Schaltzeiten ermöglicht. Die präzise gefertigten Halbleiterverbindungen und die optimierte interne Architektur minimieren parasitäre Kapazitäten und Induktivitäten, was zu einer exzellenten Frequenzganglinearität führt. Die Kontaktierung erfolgt über robust angelötete Pins, die eine dauerhaft sichere Verbindung auf der Leiterplatte gewährleisten. Das Gehäusematerial, typischerweise ein duroplastisches Polymer, bietet ausgezeichnete thermische und elektrische Isoliereigenschaften sowie Resistenz gegenüber Umwelteinflüssen.
| Merkmal | Beschreibung |
|---|---|
| Typ | Duales 4-Kanal-Analog-Multiplexer/Demultiplexer |
| Betriebsspannung | 2 V bis 6 V (VCC-Bereich) |

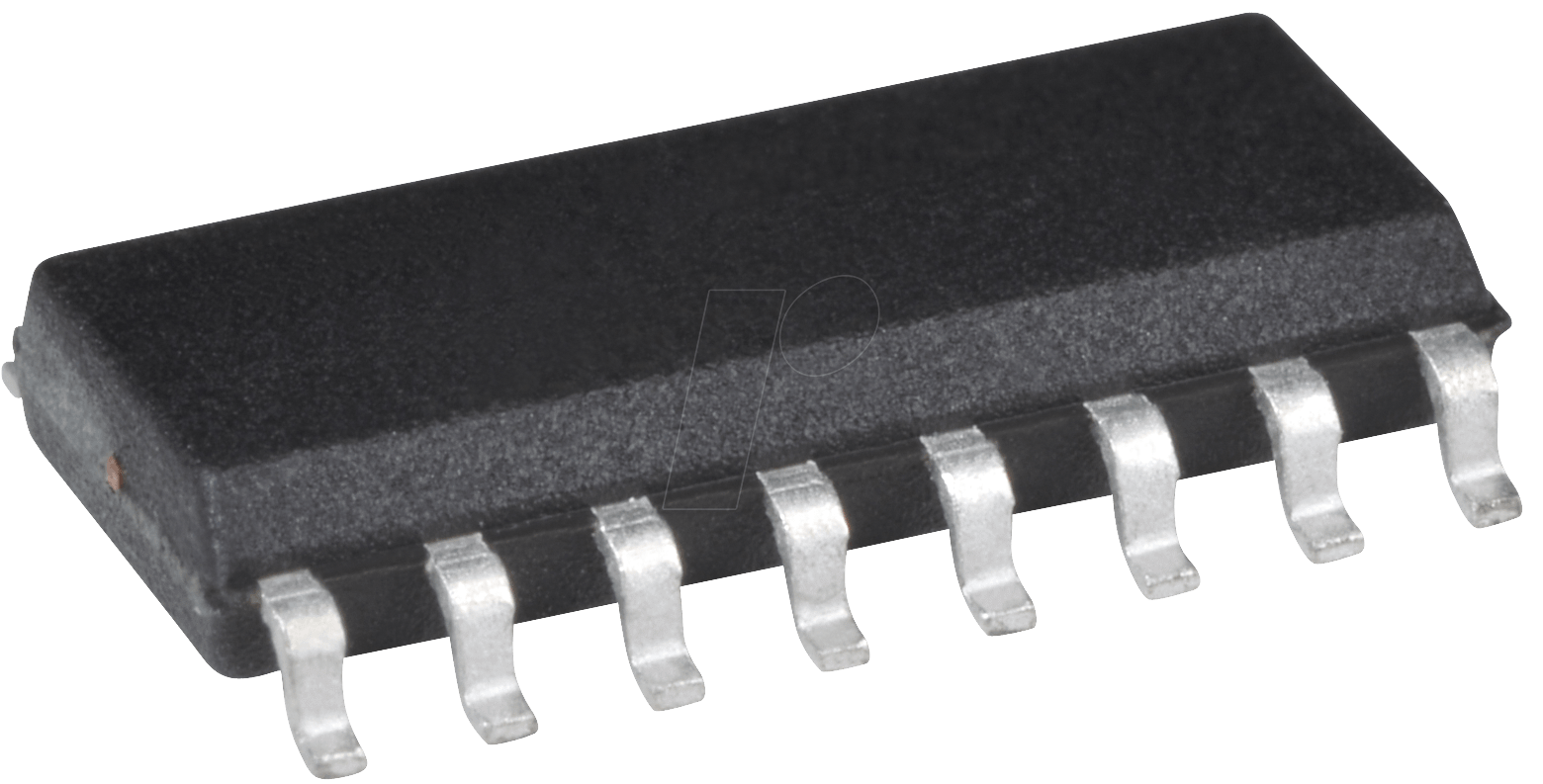

| Gehäuse | SO-16 (Small Outline Package) |
| Schaltwiderstand (On-Resistance) | Typischerweise im Bereich von wenigen hundert Ohm (variiert mit der Versorgungsspannung), optimiert für geringe Signalverluste. |
| Isolation (Off-State Isolation) | Hohe Isolation zwischen den Kanälen, um Übersprechen zu minimieren und die Signalintegrität zu gewährleisten. |
| Anzahl Kanäle pro Einheit | 4 Kanäle |
| Technologie | CMOS (Complementary Metal-Oxide-Semiconductor) |
| Temperaturbereich (Betrieb) | Standard-industrielle Temperaturbereiche, typischerweise -40°C bis +85°C, für zuverlässigen Betrieb unter verschiedenen Umgebungsbedingungen. |
Anwendungsbereiche des HC 4052
Der HC 4052 ist ein äußerst vielseitiger Baustein, dessen Einsatzmöglichkeiten weit über einfache Signalumschaltungen hinausgehen. In der Messtechnik erlaubt er die sequenzielle Erfassung von Daten von mehreren Sensoren mit einem einzigen Analog-Digital-Wandler (ADC), was die Systemkomplexität reduziert und Kosten spart. Bei Audio- und Videogeräten kann er zur Umschaltung zwischen verschiedenen Eingangsquellen oder zur Steuerung von Audio-Kanälen eingesetzt werden. Für automatisierte Prüfsysteme ermöglicht er die gezielte Ansteuerung von Testpunkten oder die Erfassung von Messwerten an verschiedenen Positionen eines Prüflings. In Datenloggern dient er der Auswahl der zu speichernden Messwerte aus einer Vielzahl von Quellen. Auch in der Robotik und bei embedded Systemen findet er Anwendung zur flexiblen Signalführung und Sensoranbindung. Die Möglichkeit, die gleichen vier Kanäle sowohl als Multiplexer als auch als Demultiplexer zu nutzen, eröffnet zusätzliche Designspielräume, beispielsweise in Kommunikationssystemen.
Präzision und Signalintegrität in komplexen Schaltungen
Die Wahl des HC 4052 gegenüber anderen Analogschaltern oder integrierten Schaltlösungen wird durch seine herausragende Signalintegrität und Präzision gerechtfertigt. Der geringe und vor allem sehr gut kontrollierbare Einschaltwiderstand (R_on) ist entscheidend, um Spannungsabfälle über den Schalter zu minimieren, was besonders bei schwachen Signalen oder hohen Strömen relevant ist. Die hohe Isolation im ausgeschalteten Zustand verhindert effektiv das Übersprechen von Signalen zwischen den einzelnen Kanälen. Dies ist kritisch für Anwendungen, bei denen die Trennung der Signale absolut gewährleistet sein muss, wie beispielsweise in der Hochfrequenztechnik oder bei empfindlichen Analogsignalen. Die Fähigkeit, mit einer geringen Betriebsspannung von nur 2 Volt zu arbeiten, macht ihn zudem zu einem idealen Kandidaten für energieeffiziente und batteriebetriebene Geräte. Die symmetrische Architektur des Bauteils, bei der jeder Eingang als Ausgang und jeder Ausgang als Eingang dienen kann, erhöht die Flexibilität im Schaltungsdesign erheblich.
Häufig gestellte Fragen zu SMD HC 4052 – Dualer 4-Kanal-Analog-Multiplexer/Demultiplexer, 2 – 6 V, SO-16
Was genau ist ein analoger Multiplexer/Demultiplexer?
Ein analoger Multiplexer ist eine elektronische Schaltung, die in der Lage ist, eines von mehreren analogen Eingangssignalen auf einen einzigen Ausgangskanal zu leiten. Ein Demultiplexer hingegen leitet ein einziges Eingangssignal auf eines von mehreren Ausgangskanälen. Der HC 4052 kombiniert beide Funktionen und erlaubt somit eine bidirektionale Signalumleitung.
Welche Vorteile bietet die duale Funktionalität des HC 4052?
Die duale Funktionalität bedeutet, dass der HC 4052 eigentlich zwei unabhängige 4-Kanal-Schalter in einem einzigen Bauteil integriert. Dies reduziert die Anzahl der benötigten Bauteile auf der Leiterplatte und vereinfacht das Schaltungsdesign, insbesondere wenn mehrere unabhängige Signalpfade verwaltet werden müssen.
Wie beeinflusst die Betriebsspannung von 2-6 V die Leistung des HC 4052?
Der weite Spannungsbereich von 2 bis 6 V ermöglicht den Einsatz des HC 4052 in einer Vielzahl von Systemen, von Low-Power-Anwendungen mit 3.3 V Logik bis hin zu Systemen, die mit 5 V oder sogar höheren Spannungen betrieben werden. Dies erhöht die Kompatibilität und Flexibilität des Bauteils erheblich.
Ist der HC 4052 für Hochfrequenzanwendungen geeignet?
Der HC 4052 ist für analoge Signalverarbeitung konzipiert. Seine Leistung bei hohen Frequenzen hängt von den spezifischen Anforderungen der Anwendung ab. Die geringen parasitären Kapazitäten und Induktivitäten tragen zu einer guten Leistung bei, jedoch sollten für extrem hohe Frequenzen spezialisierte HF-Schalter betrachtet werden. Die Signalintegrität wird durch geringe R_on und hohe Isolation unterstützt.
Wie wird der HC 4052 angesteuert, um die Kanäle auszuwählen?
Die Auswahl der zu schaltenden Kanäle erfolgt über digitale Steuersignale an den Adress-Pins des Bauteils. Je nach Codierung der Adress-Pins wird der entsprechende Eingang mit dem Ausgang (im Multiplexer-Modus) oder der Eingang mit dem entsprechenden Ausgang (im Demultiplexer-Modus) verbunden.
Welche Art von Signalen kann der HC 4052 verarbeiten?
Der HC 4052 ist für die Verarbeitung von analogen Signalen konzipiert. Dies können Spannungen, aber auch sehr kleine analoge Ströme sein, solange diese innerhalb der Spezifikationen des Bauteils liegen und die zulässigen Spannungs- und Stromgrenzen nicht überschritten werden.
Was bedeutet SO-16 Gehäuse?
SO-16 steht für ein Surface-Mount-Device-Gehäuse (SMD) mit 16 Anschlusspins. Diese Art von Gehäuse ist dazu bestimmt, direkt auf die Oberfläche einer Leiterplatte gelötet zu werden, was eine kompakte und effiziente Montage ermöglicht.
