SMD HC 4051 – Ihr Schlüssel zu intelligenter Signalverteilung und -auswahl
In komplexen elektronischen Schaltungen, insbesondere dort, wo mehrere Signale effizient verwaltet und an einen gemeinsamen Bus geleitet oder von diesem abgeleitet werden müssen, stoßen Entwickler oft auf die Herausforderung der Signalkreuzung und -auswahl. Der SMD HC 4051 Multi-/Demultiplexer ist die maßgeschneiderte Lösung für diese Herausforderung. Er ermöglicht die Auswahl eines von acht Eingangssignalen zur Weiterleitung an einen einzigen Ausgang (Multiplexer-Funktion) oder die Verteilung eines einzelnen Eingangssignals auf eines von acht Ausgängen (Demultiplexer-Funktion) mit präziser Steuerung. Dies ist unerlässlich für Systemdesigner, Ingenieure und fortgeschrittene Hobbyisten, die die Funktionalität ihrer Schaltungen erweitern und optimieren möchten, ohne die Komplexität durch zusätzliche Logik-ICs unnötig zu erhöhen.
Die überlegene Wahl für präzise Signalpfadkontrolle
Standardlösungen zur Signalverteilung erfordern oft den Einsatz mehrerer dedizierter Schalter oder komplexer Logikgatter, was zu erhöhter Bauteilanzahl, Platzbedarf und potenziellen Signalverlusten führt. Der SMD HC 4051 integriert diese Funktionalität in einem einzigen, hochintegrierten Bauteil. Seine analoge Natur erlaubt die Weiterleitung von Signalen unterschiedlicher Art, von digitalen Taktsignalen bis hin zu analogen Sensorwerten, innerhalb des spezifizierten Spannungsbereichs. Im Vergleich zu rein digitalen Multiplexern bietet er eine deutlich höhere Flexibilität und ist somit die überlegene Wahl für Anwendungen, die eine flexible Signalpfadkontrolle erfordern.
Kernfunktionen und technische Brillanz
Der SMD HC 4051 zeichnet sich durch seine Vielseitigkeit und die Fähigkeit aus, als 8-Kanal-Multiplexer oder 8-Kanal-Demultiplexer zu fungieren. Die Ansteuerung erfolgt über drei Adressleitungen (A, B, C), die es ermöglichen, aus den 2³ = 8 Kanälen präzise auszuwählen. Die Betriebsspannung liegt im Bereich von 2 V bis 10 V, was ihn mit einer breiten Palette von Logikpegeln kompatibel macht. Dies ist ein entscheidender Vorteil für die Integration in verschiedenste Systeme, von Low-Power-Anwendungen bis hin zu höher gespeisten Schaltungen.
Vorteile des SMD HC 4051 im Überblick
- Vielseitige Anwendung: Kann sowohl als Multiplexer (1 aus 8) als auch als Demultiplexer (1 in 8) eingesetzt werden, was die Flexibilität in der Schaltungsentwicklung maximiert.
- Breiter Betriebsspannungsbereich: 2 V bis 10 V Kompatibilität ermöglicht einfache Integration in diverse elektronische Systeme.
- Hohe Signalintegrität: Optimiert für die Weiterleitung analoger und digitaler Signale mit minimaler Dämpfung und Verzerrung.
- Platzsparendes SO-16 Gehäuse: Das Surface-Mount-Device (SMD)-Gehäuse reduziert den Platzbedarf auf der Leiterplatte und ermöglicht kompakte Designs.
- Reduzierung der Bauteilanzahl: Ersetzt mehrere diskrete Schalter und Logik-ICs, was zu einfacheren Layouts und geringeren Montagekosten führt.
- Zuverlässige Steuerung: Drei Adressleitungen ermöglichen eine klare und eindeutige Auswahl des gewünschten Kanals.
- Robustheit: Entworfen für Zuverlässigkeit in anspruchsvollen Umgebungen.
Detaillierte Produktmerkmale
Der SMD HC 4051 ist ein CMOS-Multiplexer/Demultiplexer, der für seine geringe Leistungsaufnahme und hohe Schaltgeschwindigkeit bekannt ist. Die SO-16-Bauform ist für die Oberflächenmontage optimiert und passt sich nahtlos in moderne Leiterplattendesigns ein. Seine Fähigkeit, Signale innerhalb eines breiten Spannungsbereichs zu verarbeiten, macht ihn zu einer idealen Komponente für die Signalaggregation in Sensorknoten, die Umschaltung von Kommunikationsbussen oder die Steuerung von Aktuatoren.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Typ | CMOS Multiplexer/Demultiplexer |
| Kanalauswahl | 8-Kanal (1 aus 8 / 1 in 8) |
| Betriebsspannung | 2 V bis 10 V |

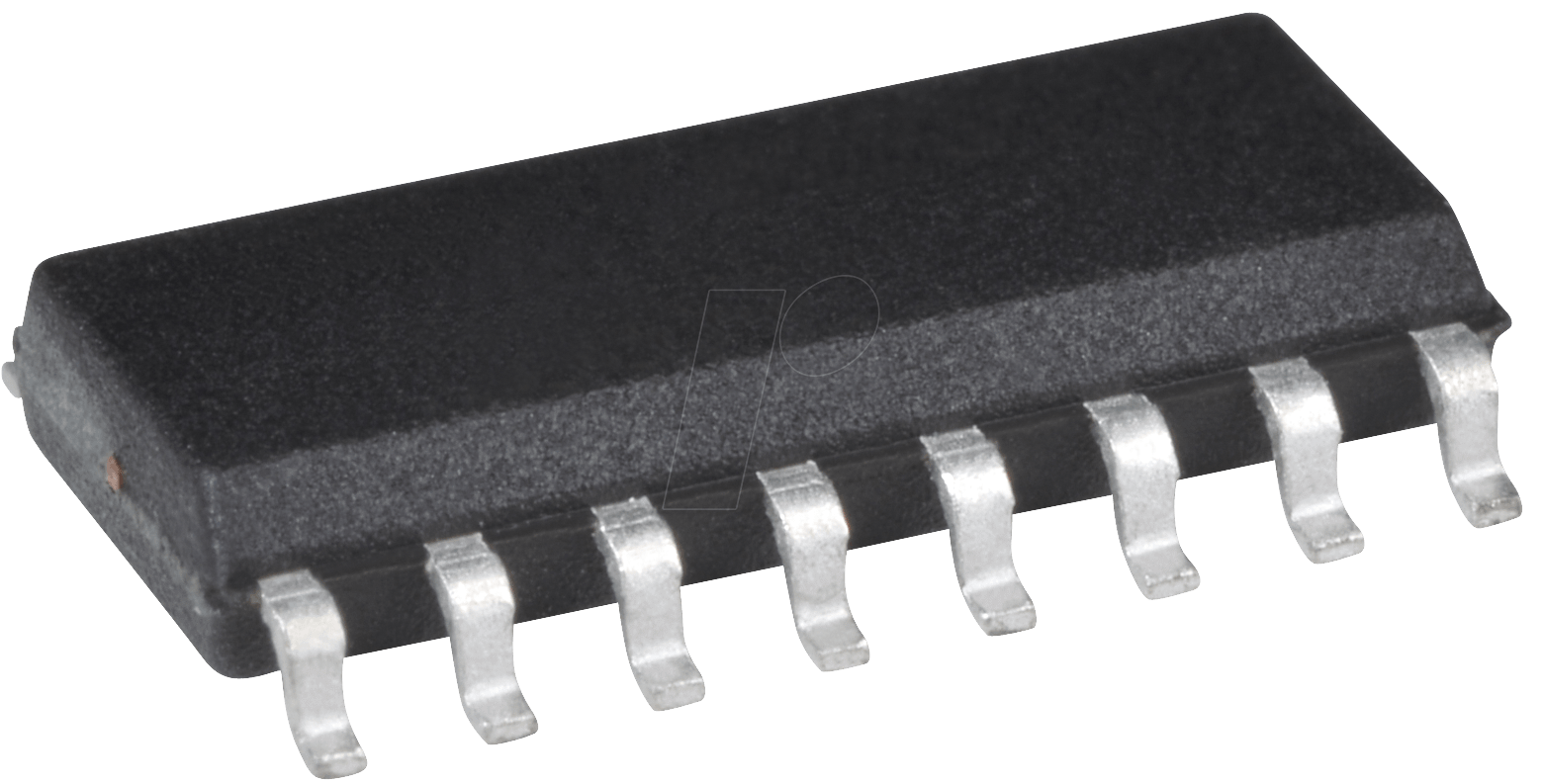

| Gehäusetyp | SO-16 (Surface-Mount Device) |
| Schaltzeit (typisch) | < 100 ns (abhängig von Last und Spannung) |
| Eingangs-/Ausgangsimpedanz | Hoch (typisch > 100 MΩ) |
| Anschlussmethode | Oberflächenmontage (SMT) |
| Steuerlogik | 3 Adressleitungen (A, B, C) |
Anwendungsgebiete des SMD HC 4051
Die Einsatzmöglichkeiten des SMD HC 4051 sind vielfältig und reichen von industriellen Steuerungen bis hin zu komplexen Messtechniksystemen. In der Automatisierungstechnik kann er beispielsweise zur Auswahl von Sensordaten von verschiedenen Messpunkten an einen einzigen Mikrocontroller-Eingang genutzt werden, um so die Anzahl der benötigten Analog-Digital-Wandler zu reduzieren. Ebenso eignet er sich für die Verteilung von Steuersignalen an mehrere Aktuatoren, wobei nur einer zu einem bestimmten Zeitpunkt aktiv sein soll. Im Bereich der Audio- und Videotechnik kann er zur Auswahl unterschiedlicher Signalquellen dienen. Hobbyisten schätzen seine Flexibilität für die Erweiterung von Mikrocontroller-Projekten, z.B. zur Ansteuerung mehrerer LED-Matrixen oder zur effizienten Erfassung von Tastatur-Inputs.
Technische Spezifikationen im Detail
Der SMD HC 4051 arbeitet mit einem Schwellenspannungsniveau, das seine digitalen Eingänge vom analogen Signalpfad trennt. Die Adressleitungen A, B und C bestimmen, welcher der acht Kanäle (COM) mit dem gemeinsamen Eingang/Ausgang verbunden wird. Wenn der Enable-Pin (EN) auf einem definierten Pegel liegt, ist der Chip aktiv. Die Implementierung in einem SO-16-Gehäuse erfordert präzise Löttechniken für die Oberflächenmontage. Die niedrige Leckstromdichte und die Fähigkeit, sowohl analoge als auch digitale Signale zu schalten, machen ihn zu einer robusten und zuverlässigen Wahl für anspruchsvolle Designs. Der breite Temperaturbereich, in dem dieser Chip spezifiziert ist, unterstreicht seine Eignung für professionelle Anwendungen.
FAQ – Häufig gestellte Fragen zu SMD HC 4051 – Multi-/Demultiplexer, 8-CH, 2 … 10 V, SO-16
Kann der SMD HC 4051 sowohl analoge als auch digitale Signale verarbeiten?
Ja, der SMD HC 4051 ist ein analoger Multiplexer/Demultiplexer, was bedeutet, dass er sowohl analoge Signale (innerhalb des angegebenen Spannungsbereichs) als auch digitale Signale wie Taktsignale oder Logikpegel verarbeiten kann.
Wie wird die Kanalwahl beim SMD HC 4051 gesteuert?
Die Kanalwahl erfolgt über drei digitale Adressleitungen (A, B, C). Durch die Kombination der Zustände dieser Leitungen (000 bis 111) wird einer der acht Eingangs-/Ausgangskanäle ausgewählt, der dann mit dem gemeinsamen Pin (COM) verbunden wird.
Was bedeutet die Angabe 2 … 10 V bei der Betriebsspannung?
Diese Angabe bezieht sich auf den zulässigen Betriebsspannungsbereich des ICs. Er kann mit einer Versorgungsspannung von 2 Volt bis zu 10 Volt betrieben werden, was eine hohe Flexibilität bei der Integration in verschiedene elektronische Systeme ermöglicht.
Ist der SMD HC 4051 für Hochfrequenzsignale geeignet?
Die Eignung für Hochfrequenzsignale hängt von der spezifischen Anwendung und den Frequenzanforderungen ab. Während der HC 4051 für die Signalverarbeitung in vielen typischen Anwendungen gut geeignet ist, können bei sehr hohen Frequenzen parasitäre Kapazitäten und Induktivitäten eine Rolle spielen, die zu Leistungseinbußen führen könnten. Für die meisten Standardanwendungen ist er jedoch bestens gerüstet.
Welche Vorteile bietet das SO-16 Gehäuse?
Das SO-16 Gehäuse ist ein Standardgehäuse für die Oberflächenmontage (SMD). Dies ermöglicht eine kompaktere Bauweise der Leiterplatte, eine höhere Integrationsdichte und ist für automatisierte Fertigungsprozesse gut geeignet.
Kann der HC 4051 als Schalter für Signale außerhalb des 2-10V-Bereichs verwendet werden?
Nein, die Spezifikation 2-10V bezieht sich auf die Versorgungsspannung des ICs, nicht auf den zu schaltenden Signalpegel. Der HC 4051 kann Signale schalten, deren Amplitude innerhalb der Betriebsspannung und der zulässigen Eingangsbereiche liegt. Höhere Signalpegel können zu Beschädigungen führen.
Benötigt der HC 4051 eine zusätzliche Logik-Schaltung zur Ansteuerung?
Die drei Adressleitungen (A, B, C) zur Kanalwahl und die Enable-Leitung können direkt von den Ausgangspins eines Mikrocontrollers oder einer anderen digitalen Logik-Schaltung angesteuert werden.
