SMD HC 374 – Octal D-Type Latch mit 3-State Ausgang: Präzision und Zuverlässigkeit für Ihre Elektronikprojekte
Der SMD HC 374 – ein Octal D-Type Latch mit 3-State Ausgang – ist die essenzielle Lösung für Entwickler und Ingenieure, die eine robuste und präzise digitale Signalsteuerung in ihren Schaltungen benötigen. Dieses Bauteil überwindet die Limitierungen einfacher Latches, indem es durch seinen 3-State Ausgang eine zusätzliche Ebene der Signalmanipulation ermöglicht, was es zur überlegenen Wahl für komplexe Datenpufferung und Bus-Systeme macht. Wenn Sie eine zuverlässige Methode zur Speicherung und zum selektiven Zugriff auf achtebits breite Datenworte suchen, ist der HC 374 die ideale Komponente.
Fortschrittliche Datenhaltung und Signalflexibilität
Der Kern des SMD HC 374 liegt in seiner Fähigkeit, achte D-Flipflops in einem einzigen integrierten Schaltkreis zu integrieren. Jedes Flipflop kann ein einzelnes Bit eines digitalen Signals speichern. Die charakteristische „D-Type“ Architektur bedeutet, dass die Daten am Eingang „D“ zum Zeitpunkt der Taktflanke auf den Ausgang „Q“ übertragen und dort gehalten werden, bis die nächste Taktflanke eintritt. Dies gewährleistet eine synchrone Datenübertragung und schützt vor unerwünschten Übergangseffekten. Die Spannungsbreite von 2 bis 6 Volt macht ihn zudem extrem vielseitig für eine Vielzahl von Stromversorgungsszenarien.
Die Überlegenheit des 3-State Ausgangs
Was den SMD HC 374 signifikant von Standard-Latches unterscheidet, ist die Implementierung von 3-State Ausgängen. Neben den logischen Zuständen HIGH (1) und LOW (0) kann der Ausgang zusätzlich in einen hochimpedanten Zustand (Hi-Z) versetzt werden. Dieser Zustand ist elektrisch gesehen so, als wäre der Ausgang nicht mit der Schaltung verbunden. Diese Funktionalität ist entscheidend für:
- Multiplexing von Datenbussen: Mehrere Geräte können an denselben Datenbus angeschlossen werden. Nur das Gerät, dessen Ausgang aktiv ist, liefert Daten, während alle anderen Geräte im Hi-Z-Zustand sind. Dies vermeidet Kurzschlüsse und erlaubt die effiziente Nutzung von Ressourcen.
- Reduzierung der Verkabelungskomplexität: Durch das Teilen von Datenleitungen wird die Anzahl der benötigten Leiterbahnen und Anschlüsse reduziert, was zu kompakteren und kostengünstigeren Designs führt.
- Fehlererkennung und Diagnose: Ein definierter Hi-Z-Zustand erleichtert die Fehlersuche, da er eindeutig von aktiven Signalzuständen unterscheidbar ist.
- Schutz vor Signalüberlagerung: Verhindert, dass konkurrierende Signale die Integrität des Datenstroms beeinträchtigen.
Leistungsmerkmale und Anwendungen
Der HC 374 ist ein integraler Bestandteil moderner digitaler Architekturen. Seine Fähigkeit, Daten synchron zu speichern und selektiv bereitzustellen, macht ihn unverzichtbar in:
- Prozessorkernen und Mikrocontrollern: Zur Pufferung von Daten zwischen der CPU und Peripheriegeräten oder Speicher.
- Speicherinterfaces: Zur Steuerung des Datenflusses zu und von RAM oder Flash-Speichern.
- Grafikkarten und Display-Controllern: Zur Verwaltung von Pixeldaten und Timing-Signalen.
- Industrielle Automatisierung: In Steuerungsmodulen zur Verarbeitung von Sensordaten und Ansteuerung von Aktoren.
- Telekommunikationsausrüstung: Zur Steuerung von Datenströmen in Netzwerken.

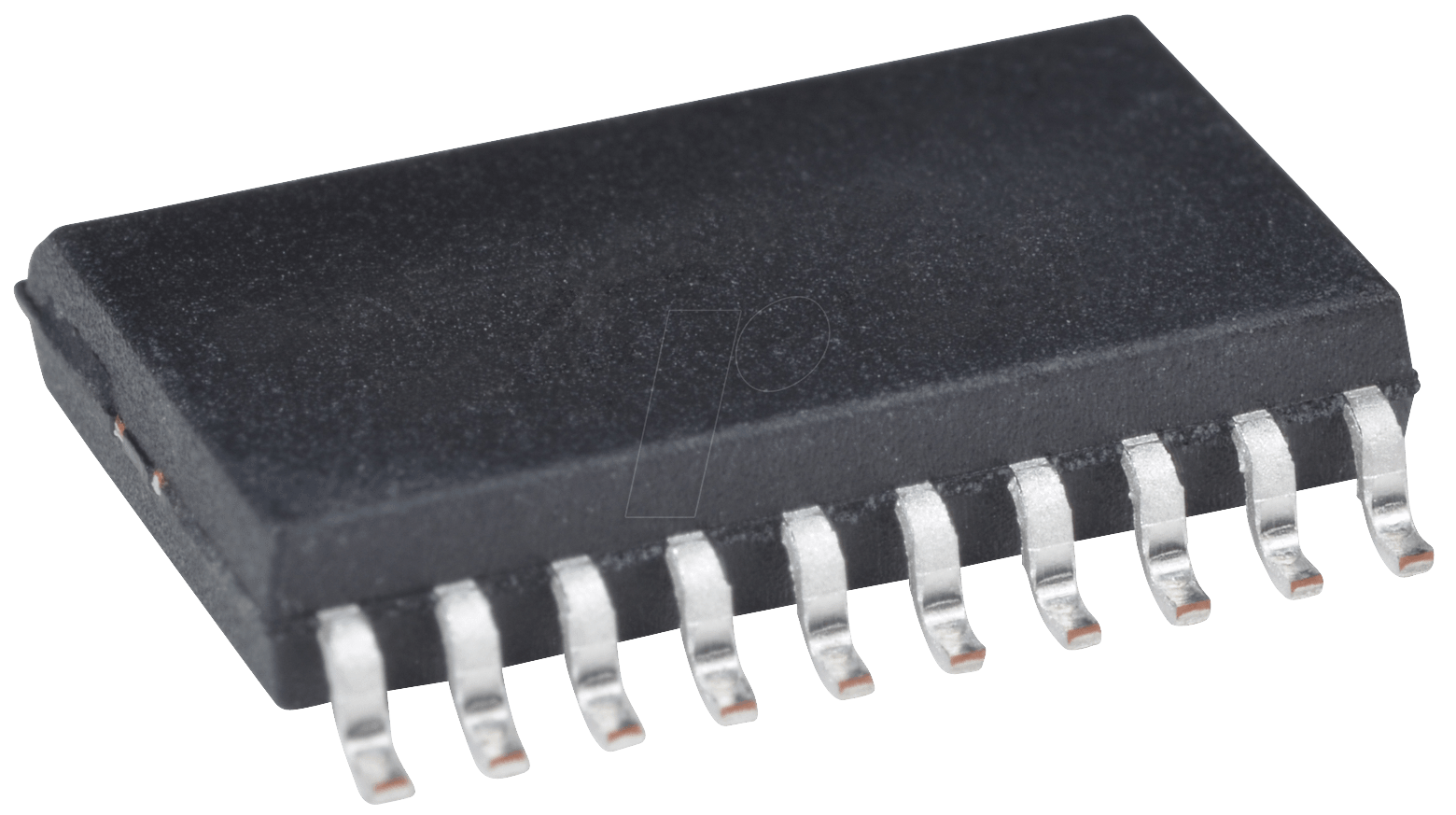

Die SO-20 (Small Outline Package) Bauform ist für die Oberflächenmontage optimiert und ermöglicht dichte Bestückung auf Leiterplatten, was insbesondere in platzbeschränkten Anwendungen von Vorteil ist. Die robuste Halbleitertechnologie, auf der der HC 374 basiert, gewährleistet eine hohe Zuverlässigkeit und Langlebigkeit, selbst unter anspruchsvollen Betriebsbedingungen.
Technische Spezifikationen im Überblick
| Merkmal | Spezifikation |
|---|---|
| Typ des ICs | Octal D-Type Latch mit 3-State Ausgang |
| Anzahl der Latches | 8 |
| Ausgangsfunktionalität | 3-State (HIGH, LOW, Hi-Z) |
| Betriebsspannung | 2 V bis 6 V |
| Gehäuse | SO-20 (Small Outline Package) |
| Taktfrequenz | Typischerweise hohe Taktfrequenzen (abhängig von spezifischer HC-Familie, z.B. bis zu 50 MHz bei 5V) |
| Eingangs-/Ausgangspufferung | Integrierte Puffer für robuste Signalintegrität |
| Verwendung | Datenpufferung, Bus-Systeme, parallele Datenübertragung |
Optimierung für Ihre Designanforderungen
Die Wahl des SMD HC 374 bedeutet nicht nur die Auswahl eines Bauteils, sondern die Implementierung einer bewährten Lösung, die speziell für die Herausforderungen moderner digitaler Systeme entwickelt wurde. Die präzise Taktung und die Fähigkeit, Daten über längere Perioden ohne Verlust der Integrität zu speichern, sind entscheidend für die Funktionalität komplexer Schaltungen. Darüber hinaus ermöglicht die 3-State Eigenschaft eine erhebliche Vereinfachung des Schaltungsdesigns, indem sie die Notwendigkeit komplexer Multiplexer-Schaltungen reduziert und die Anzahl der benötigten I/O-Ports minimiert. Dies ist ein entscheidender Faktor für die Reduzierung von Materialkosten und Designkomplexität, was sich direkt auf die Endproduktkosten auswirkt. Die geringe Leistungsaufnahme im Ruhezustand, charakteristisch für HC-Familien, trägt zudem zur Energieeffizienz Ihrer Designs bei.
Qualität und Zuverlässigkeit von Lan.de
Bei Lan.de verstehen wir die kritische Rolle, die hochwertige Elektronikkomponenten für den Erfolg Ihrer Projekte spielen. Der SMD HC 374 wird sorgfältig geprüft und stammt von renommierten Herstellern, die für ihre Produktionsstandards und die Zuverlässigkeit ihrer Halbleiter bekannt sind. Unsere Verpflichtung zur Qualität stellt sicher, dass Sie ein Bauteil erhalten, das die Spezifikationen erfüllt und Ihre Erwartungen übertrifft. Die SO-20 Bauform ist zudem optimal für die automatisierte Fertigung geeignet, was die Integration in Ihre Produktionsprozesse vereinfacht.
FAQ – Häufig gestellte Fragen zu SMD HC 374 – Octal D-Type Latch, 3-State, 2 … 6 V, SO-20
Was genau ist ein D-Type Latch und wie unterscheidet es sich von einem Flipflop?
Ein D-Type Latch speichert den Wert des D-Inputs, wenn ein Enable-Signal aktiv ist. Es reagiert sofort auf Änderungen des D-Inputs, solange das Enable aktiv ist. Ein D-Type Flipflop hingegen speichert den Wert des D-Inputs nur zum Zeitpunkt einer expliziten Taktflanke (positiv oder negativ). Der HC 374 ist ein Latch mit Takt- und Freigabe-Kontrolle, der durch seine achtfache Instanz und die 3-State Ausgänge erweitert wird.
Welche Vorteile bietet der 3-State Ausgang gegenüber einem herkömmlichen Ausgang?
Der 3-State Ausgang ermöglicht neben den Zuständen HIGH und LOW auch einen hochimpedanten Zustand (Hi-Z). Dieser Zustand isoliert den Ausgang elektrisch von der Schaltung. Dies ist essenziell für das Multiplexing von Datenbussen, wo mehrere Geräte an dieselbe Leitung angeschlossen sind. Nur das aktive Gerät sendet Daten, während alle anderen im Hi-Z-Zustand sind, um Konflikte zu vermeiden.
Für welche Art von Projekten ist der HC 374 am besten geeignet?
Der HC 374 eignet sich hervorragend für alle Projekte, die eine synchrone Speicherung und selektive Ausgabe von 8-Bit Daten erfordern. Dies umfasst digitale Datenpufferung, die Ansteuerung von Speichergeräten, die Implementierung von Datenbussen in Mikrocontroller-Systemen, die Steuerung von Peripheriegeräten und jegliche Anwendung, bei der mehrere Geräte auf eine gemeinsame Datenleitung zugreifen müssen.
Kann der HC 374 mit verschiedenen Spannungspegeln betrieben werden?
Ja, der HC 374 ist für einen breiten Spannungsbereich von 2 Volt bis 6 Volt ausgelegt. Diese Flexibilität ermöglicht den Einsatz in einer Vielzahl von Schaltungsumgebungen, einschließlich Low-Power-Anwendungen und Systemen, die mit unterschiedlichen Logikspannungen arbeiten.
Was bedeutet „Octal“ in diesem Kontext?
Octal bedeutet, dass der integrierte Schaltkreis acht unabhängige Einheiten desselben Typs enthält. In diesem Fall sind es acht D-Type Latches. Dies ermöglicht die parallele Verarbeitung oder Speicherung von acht Bits gleichzeitig.
Welchen praktischen Unterschied macht die SO-20 Bauform?
Die SO-20 (Small Outline Package) ist ein Oberflächenmontagegehäuse, das für die automatische Bestückung von Leiterplatten optimiert ist. Es ist kompakter als ältere Durchsteckgehäuse und ermöglicht eine höhere Packungsdichte auf der Platine, was besonders in modernen, platzbeschränkten elektronischen Geräten von Vorteil ist.
Gibt es spezielle Überlegungen bei der Ansteuerung des Enable-Signals des HC 374?
Ja, das Enable-Signal steuert, wann die Daten vom D-Input auf den Q-Output übertragen werden und ob der Ausgang aktiv ist oder in den 3-State Modus geschaltet wird. Es ist wichtig, dieses Signal präzise zu steuern, um die gewünschte Datenhaltung und den selektiven Zugriff zu gewährleisten. Bei der Verwendung im 3-State Modus muss das Enable-Signal so konfiguriert werden, dass der Ausgang nur bei Bedarf aktiv ist.
