SMD HC 373 – Octal D-Type Latch: Die zuverlässige Basis für Ihre digitalen Schaltungen
Tauchen Sie ein in die Welt der präzisen Datenverarbeitung mit dem SMD HC 373 Octal D-Type Latch. Dieses kleine, aber leistungsstarke Bauteil ist das Herzstück vieler digitaler Schaltungen und ermöglicht es Ihnen, Daten zuverlässig zu speichern und zu verarbeiten. Ob Sie ein erfahrener Ingenieur, ein ambitionierter Hobby-Elektroniker oder ein Student sind, der die Grundlagen der Digitaltechnik erlernt – der HC 373 bietet Ihnen die Flexibilität und Performance, die Sie für Ihre Projekte benötigen.
Stellen Sie sich vor, Sie entwickeln ein komplexes Steuerungssystem für eine industrielle Anwendung. Jede Millisekunde zählt, und die Daten müssen absolut zuverlässig gespeichert werden. Hier kommt der HC 373 ins Spiel. Er fungiert als blitzschneller Datenspeicher, der die Informationen festhält, bis sie benötigt werden. Oder vielleicht arbeiten Sie an einem kreativen Projekt, einer interaktiven Installation, die auf Echtzeitdaten reagiert. Der HC 373 sorgt dafür, dass Ihre Daten nicht verloren gehen und die Interaktion reibungslos verläuft.
Der HC 373 ist mehr als nur ein Bauteil – er ist ein Schlüssel zu Ihren Ideen, ein Werkzeug für Ihre Kreativität und ein Garant für die Zuverlässigkeit Ihrer Schaltungen. Lassen Sie uns gemeinsam einen Blick auf die Details werfen und entdecken, was dieser Octal D-Type Latch alles kann.
Technische Details und Spezifikationen

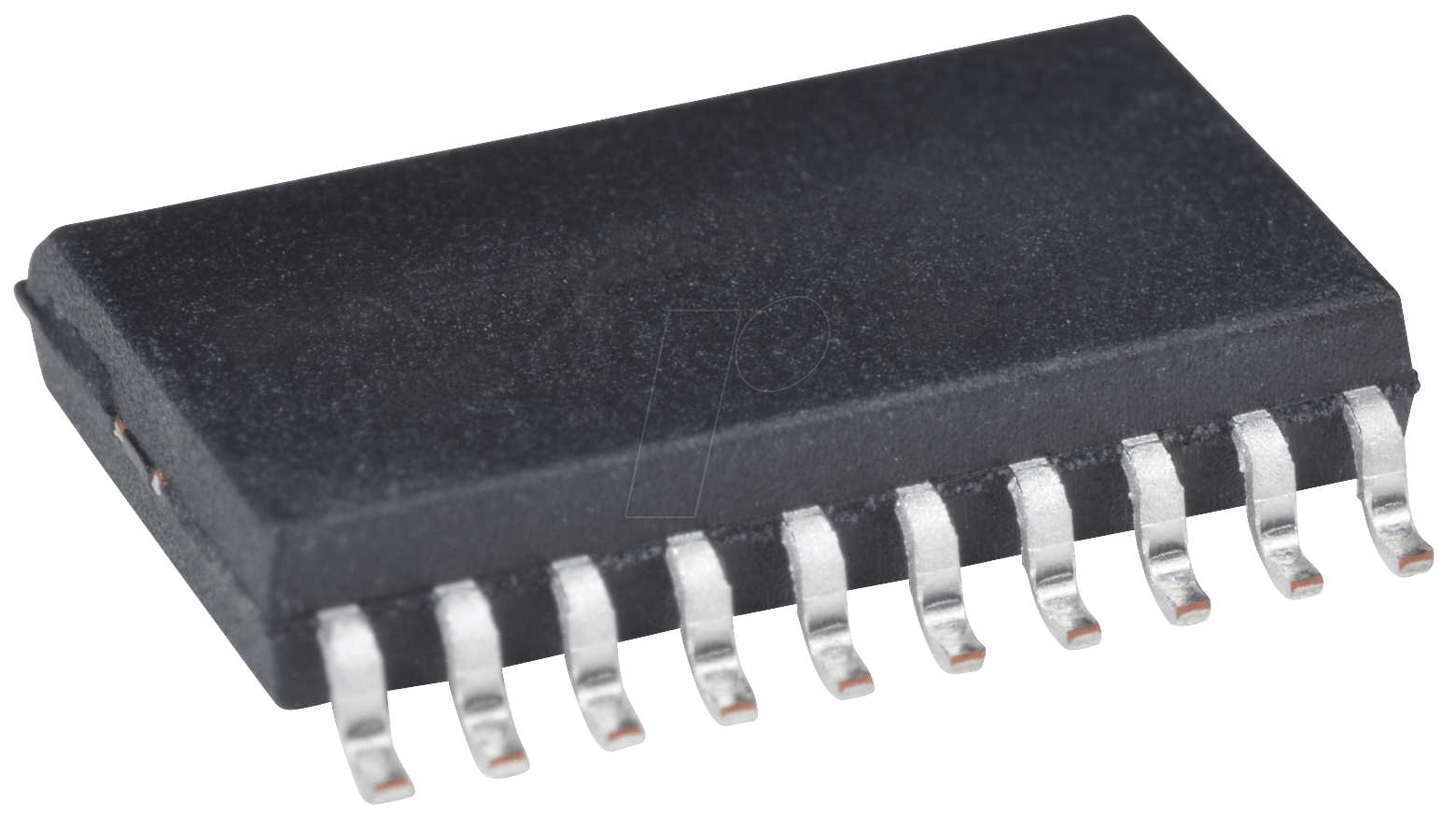

Der SMD HC 373 ist ein Octal D-Type Latch mit 3-State-Ausgängen, der in einem kompakten SO-20 Gehäuse untergebracht ist. Das bedeutet, dass er acht separate D-Flip-Flops enthält, die parallel geschaltet sind und jeweils ein Bit an Daten speichern können. Die 3-State-Ausgänge ermöglichen es, mehrere HC 373 parallel zu schalten, ohne dass es zu Konflikten kommt, da die Ausgänge bei Bedarf in einen hochohmigen Zustand versetzt werden können.
Hier eine detaillierte Übersicht der wichtigsten technischen Daten:
| Merkmal | Wert |
|---|---|
| Funktion | Octal D-Type Latch |
| Anzahl der Flip-Flops | 8 |
| Ausgangstyp | 3-State |
| Betriebsspannung | 2 V bis 6 V |
| Gehäuse | SO-20 |
| Betriebstemperaturbereich | -40 °C bis +85 °C (je nach Hersteller) |
| Logikfamilie | HC (High-Speed CMOS) |
Die Betriebsspannung von 2 V bis 6 V macht den HC 373 äußerst flexibel und kompatibel mit einer Vielzahl von Schaltungen. Die HC-Logikfamilie (High-Speed CMOS) sorgt für eine schnelle Schaltgeschwindigkeit bei gleichzeitig geringem Stromverbrauch. Das SO-20 Gehäuse ermöglicht eine einfache Oberflächenmontage (SMD) und spart wertvollen Platz auf der Leiterplatte.
Funktionsweise und Anwendungsszenarien
Der HC 373 speichert Daten an den D-Eingängen, wenn der Enable-Eingang (LE, Latch Enable) aktiv ist (HIGH). Sobald der LE-Eingang inaktiv wird (LOW), werden die Daten „eingefroren“ und an den Ausgängen (Q0-Q7) gehalten, bis der LE-Eingang wieder aktiviert wird. Die 3-State-Ausgänge werden über den Output Enable-Eingang (OE) gesteuert. Wenn OE LOW ist, sind die Ausgänge aktiv und geben die gespeicherten Daten aus. Wenn OE HIGH ist, sind die Ausgänge hochohmig, was es ermöglicht, mehrere HC 373 an denselben Datenbus anzuschließen.
Die Einsatzmöglichkeiten des HC 373 sind vielfältig. Hier einige Beispiele:
- Datenspeicher: Der HC 373 kann verwendet werden, um Daten zwischen verschiedenen Teilen einer Schaltung zu puffern oder zu speichern, insbesondere wenn die Daten von einem schnelleren zu einem langsameren Bereich übertragen werden müssen.
- Adress-Latch: In Mikroprozessorsystemen wird der HC 373 oft verwendet, um die Adressinformationen zu speichern, die vom Prozessor ausgegeben werden, damit der Speicher oder die Peripheriegeräte genügend Zeit haben, darauf zu reagieren.
- I/O-Port-Erweiterung: Der HC 373 kann verwendet werden, um die Anzahl der verfügbaren Ein- und Ausgänge eines Mikrocontrollers zu erhöhen.
- LED-Anzeige: Durch Ansteuerung der Ausgänge des HC 373 mit LEDs können komplexe Anzeigemuster realisiert werden.
- Motorsteuerung: Der HC 373 kann verwendet werden, um die Steuersignale für Motoren zu speichern und zu verarbeiten.
Die Vielseitigkeit des HC 373 macht ihn zu einem unverzichtbaren Baustein für viele elektronische Projekte.
Warum der SMD HC 373 die richtige Wahl für Sie ist
Der SMD HC 373 bietet eine Reihe von Vorteilen, die ihn zu einer ausgezeichneten Wahl für Ihre digitalen Schaltungen machen:
- Zuverlässigkeit: Der HC 373 ist ein bewährtes und zuverlässiges Bauteil, das seit vielen Jahren in der Elektronikindustrie eingesetzt wird.
- Flexibilität: Die breite Betriebsspannung und die 3-State-Ausgänge machen den HC 373 mit vielen verschiedenen Schaltungen kompatibel.
- Performance: Die HC-Logikfamilie sorgt für eine schnelle Schaltgeschwindigkeit bei gleichzeitig geringem Stromverbrauch.
- Platzersparnis: Das kompakte SO-20 Gehäuse ermöglicht eine einfache Oberflächenmontage und spart wertvollen Platz auf der Leiterplatte.
- Kosteneffizienz: Der HC 373 ist ein kostengünstiges Bauteil, das ein hervorragendes Preis-Leistungs-Verhältnis bietet.
Wenn Sie also einen zuverlässigen, flexiblen und leistungsstarken Octal D-Type Latch suchen, dann ist der SMD HC 373 die perfekte Wahl für Sie.
Tipps und Tricks für den Einsatz des HC 373
Um das Beste aus Ihrem HC 373 herauszuholen, hier einige nützliche Tipps und Tricks:
- Entkopplungskondensatoren: Verwenden Sie Entkopplungskondensatoren (z.B. 0.1 µF) in der Nähe des HC 373, um Spannungsspitzen zu reduzieren und die Stabilität der Schaltung zu gewährleisten.
- Korrekte Beschaltung: Achten Sie darauf, die korrekte Beschaltung des HC 373 gemäß dem Datenblatt des Herstellers zu verwenden. Falsche Anschlüsse können zu Fehlfunktionen oder Beschädigungen des Bauteils führen.
- Pull-Up- oder Pull-Down-Widerstände: Verwenden Sie Pull-Up- oder Pull-Down-Widerstände an den Enable-Eingängen (LE und OE), um sicherzustellen, dass diese Eingänge in einem definierten Zustand sind, wenn sie nicht aktiv angesteuert werden.
- Signalintegrität: Achten Sie auf die Signalintegrität, insbesondere bei hohen Frequenzen. Kurze Leiterbahnen und eine gute Erdung können helfen, Signalreflexionen und Störungen zu minimieren.
- Datenblatt: Lesen Sie das Datenblatt des Herstellers sorgfältig durch, um alle technischen Details und Anwendungshinweise zu verstehen.
Mit diesen Tipps und Tricks können Sie sicherstellen, dass Ihr HC 373 optimal funktioniert und Ihre Schaltung zuverlässig arbeitet.
FAQ – Häufig gestellte Fragen zum SMD HC 373
Hier finden Sie Antworten auf einige häufig gestellte Fragen zum SMD HC 373:
- Was bedeutet „Octal D-Type Latch“?
Der Begriff „Octal“ bezieht sich auf die Tatsache, dass der Baustein acht unabhängige D-Flip-Flops enthält. „D-Type Latch“ beschreibt die Art des Flip-Flops, das verwendet wird. Ein Latch speichert Daten, solange der Enable-Eingang aktiv ist, und hält die Daten, wenn der Eingang inaktiv wird.
- Was bedeutet „3-State-Ausgang“?
Ein 3-State-Ausgang kann drei Zustände annehmen: HIGH, LOW oder hochohmig (High-Impedance). Im hochohmigen Zustand gibt der Ausgang kein Signal aus und beeinflusst die Schaltung nicht, was es ermöglicht, mehrere Bausteine an denselben Datenbus anzuschließen.
- Wie schließe ich den HC 373 richtig an?
Die korrekte Beschaltung hängt von der spezifischen Anwendung ab. Beachten Sie das Datenblatt des Herstellers, um die Pinbelegung und die empfohlenen Anschlusswerte zu finden. Achten Sie besonders auf die Stromversorgung (VCC und GND), die Enable-Eingänge (LE und OE) und die Datenein- und -ausgänge (D0-D7 und Q0-Q7).
- Kann ich den HC 373 mit 3.3V und 5V betreiben?
Ja, der HC 373 kann in der Regel sowohl mit 3.3V als auch mit 5V betrieben werden, da der Betriebsspannungsbereich typischerweise zwischen 2V und 6V liegt. Überprüfen Sie jedoch immer das Datenblatt des Herstellers, um sicherzustellen, dass die Spannung innerhalb der spezifizierten Grenzen liegt.
- Wo finde ich das Datenblatt für den HC 373?
Das Datenblatt finden Sie in der Regel auf der Webseite des Herstellers des Bauteils (z.B. Texas Instruments, NXP, STMicroelectronics). Suchen Sie nach der genauen Teilenummer (z.B. SN74HC373, 74HC373) auf der Webseite des Herstellers.
- Welche Alternativen gibt es zum HC 373?
Abhängig von den spezifischen Anforderungen Ihrer Anwendung gibt es verschiedene Alternativen zum HC 373, wie z.B. den 74HC573 (transparent Latch) oder den 74HC374 (D-Type Flip-Flop mit 3-State-Ausgängen). Die Wahl der richtigen Alternative hängt von den benötigten Funktionen und der Kompatibilität mit Ihrer Schaltung ab.
- Wozu dienen die Entkopplungskondensatoren beim HC 373?
Entkopplungskondensatoren werden verwendet, um Spannungsspitzen zu reduzieren und die Stromversorgung des HC 373 zu stabilisieren. Sie werden in der Nähe des Bauteils zwischen VCC und GND platziert und helfen, Rauschen und Störungen in der Stromversorgung zu minimieren, was zu einer stabileren und zuverlässigeren Funktion der Schaltung führt.
Wir hoffen, diese Produktbeschreibung hat Ihnen einen umfassenden Einblick in den SMD HC 373 Octal D-Type Latch gegeben. Nutzen Sie dieses vielseitige Bauteil, um Ihre kreativen Ideen zu verwirklichen und Ihre elektronischen Projekte auf das nächste Level zu heben! Bei weiteren Fragen stehen wir Ihnen gerne zur Verfügung.
