Präzise Zustandsverwaltung für anspruchsvolle digitale Schaltungen: Der SMD HC 273 – Oktal-D-Flip-Flop
Elektronikentwickler und Systemintegratoren, die eine zuverlässige und performante Lösung zur Speicherung und Steuerung von acht unabhängigen digitalen Zuständen suchen, finden im SMD HC 273 – Oktal-D-Flip-Flop mit Reset, pos. Flanke und einer Taktfrequenz von bis zu 20 MHz die ideale Komponente. Dieses Bauteil adressiert die Notwendigkeit einer synchronen Datenübertragung und Zustandsbildung in komplexen digitalen Systemen, wo die präzise Synchronisation von Bitströmen und die effiziente Speicherung von Informationen essenziell sind. Es ist die überlegene Wahl gegenüber einfacheren Flip-Flops, da es acht D-Flip-Flops in einem einzigen, platzsparenden Gehäuse integriert und Funktionen wie asynchrones Setzen und Rücksetzen sowie eine positive Flankensteuerung für maximale Systemflexibilität bietet.
Leistungsmerkmale und technische Überlegenheit
Der SMD HC 273 – Oktal-D-Flip-Flop zeichnet sich durch seine hohe Integrationsdichte und seine fortschrittlichen Schaltungsmerkmale aus, die ihn zu einer erstklassigen Wahl für eine Vielzahl von Anwendungen machen. Die Verwendung dieses Bauteils ermöglicht die Implementierung komplexer Logikfunktionen mit minimalem Schaltungsaufwand und Platzbedarf auf der Platine.
- Hohe Integrationsdichte: Acht unabhängige D-Flip-Flops in einem einzigen SO-20 Gehäuse reduzieren die Komplexität des Schaltungsdesigns und den Platzbedarf auf der Leiterplatte erheblich.
- Synchrones Verhalten: Die Daten werden synchron mit der steigenden Taktflanke übernommen, was eine deterministische und vorhersagbare Operation des Systems gewährleistet. Dies ist entscheidend für stabile Datenverarbeitung in digitalen Schaltungen.
- Asynchrone Reset-Funktion: Der integrierte asynchrone Reset ermöglicht das sofortige Zurücksetzen aller Flip-Flops auf einen definierten Zustand, unabhängig vom Takt-Signal. Dies ist unerlässlich für die Initialisierung und Fehlerbehebung von digitalen Systemen.
- Hohe Taktfrequenz: Mit einer maximalen Betriebsfrequenz von 20 MHz ist der Baustein geeignet für eine breite Palette von Anwendungen, die eine schnelle Datenverarbeitung erfordern, ohne dabei die Stabilität zu beeinträchtigen.
- Robustheit und Zuverlässigkeit: Die HC-Familie steht für CMOS-Technologie, die sich durch niedrigen Stromverbrauch und hohe Störfestigkeit auszeichnet, was zu einer langlebigen und zuverlässigen Leistung führt.
- Geringer Stromverbrauch: Wie für CMOS-Technologie üblich, bietet der SMD HC 273 eine energieeffiziente Lösung, was ihn ideal für batteriebetriebene oder stromsparende Anwendungen macht.
Anwendungsbereiche und Design-Vorteile
Die Vielseitigkeit des SMD HC 273 – Oktal-D-Flip-Flops eröffnet zahlreiche Einsatzmöglichkeiten in verschiedensten technischen Disziplinen. Seine Fähigkeit, Daten synchron zu speichern und auf externe Signale zu reagieren, macht ihn zu einem unverzichtbaren Baustein in vielen modernen elektronischen Systemen.
Systemdesign für Datenregistrierung und -speicherung: Als Oktal-Register ist der HC 273 prädestiniert für Anwendungen, bei denen Bitmuster gespeichert werden müssen, beispielsweise in Datenpuffern, Tastatur-Encodern oder zur Parallelisierung von seriellen Datenströmen. Die acht unabhängigen Kanäle ermöglichen die gleichzeitige Erfassung und Speicherung von 8-Bit-Datenwörtern.
Synchronisation und Taktverteilung: In komplexen digitalen Systemen ist die Synchronisation von verschiedenen Modulen entscheidend. Der HC 273 kann als Teil von Synchronisationsschaltungen eingesetzt werden, um sicherzustellen, dass alle Operationen im Einklang mit dem Systemtakt ablaufen. Die positive Flankensteuerung ist hierbei ein wichtiges Merkmal für eine präzise zeitliche Steuerung.
Zustandsmaschinen-Implementierung: Für die Realisierung von endlichen Zustandsautomaten (Finite State Machines, FSM) sind Flip-Flops grundlegend. Der HC 273 bietet mit seinen acht Registern eine hohe Kapazität, um komplexe Zustandsübergänge und interne Zustände zu verwalten, was für die Steuerung von Prozessabläufen oder Kommunikationsprotokollen von Bedeutung ist.
Logikfunktionen und Signalverarbeitung: Über seine reine Speicherfunktion hinaus kann der HC 273 auch für grundlegende logische Operationen und Signalmanipulationen genutzt werden, insbesondere in Verbindung mit weiteren Logikgattern. Die asynchrone Reset-Funktion ist hierbei ein kritischer Parameter für die Wiederherstellung des Systemzustands nach unerwarteten Ereignissen.
Embedded Systems und Mikrocontroller-Interfaces: In Embedded Systems und bei der Anbindung von Mikrocontrollern kann der HC 273 als Schnittstelle dienen, um parallele Daten von Peripheriegeräten zu erfassen oder um Ausgänge des Mikrocontrollers zu puffern und zu synchronisieren. Die kompakte Bauform im SO-20 Gehäuse ist ideal für platzkritische Designs.
Technische Spezifikationen im Detail
Der SMD HC 273 – Oktal-D-Flip-Flop ist ein leistungsfähiges Bauteil, das durch präzise gefertigte Komponenten und ein durchdachtes Schaltungsdesign besticht. Die nachfolgende Tabelle fasst die wichtigsten technischen Merkmale zusammen, die für die Auswahl und Integration in Ihr spezifisches Projekt relevant sind.
| Merkmal | Spezifikation |
|---|---|
| Typ | Oktal-D-Flip-Flop mit asynchronem Reset |
| Logikfamilie | High-Speed CMOS (HC) |
| Anzahl der Flip-Flops | 8 |
| Triggerung | Steigende Taktflanke (Positive Edge-Triggered) |
| Max. Taktfrequenz | 20 MHz |
| Betriebsspannung (Vcc) | 2V bis 6V |
| Ausgangsstrom (pro Pin) | Typisch ± 6mA (abhängig von Vcc) |
| Gehäusetyp | SO-20 (Small Outline Package) |
| Betriebstemperaturbereich | -40°C bis +85°C |
| Hersteller (Referenz) | Typische HC-Serie, kann variieren |
Häufig gestellte Fragen zu SMD HC 273 – Oktal-D-Flip-Flop mit Reset, pos. Flanke, 20 MHz, SO-20
Was ist die Hauptfunktion eines Oktal-D-Flip-Flops?
Ein Oktal-D-Flip-Flop, wie der SMD HC 273, dient zur Speicherung von acht einzelnen digitalen Zuständen (Bits). Jeder „D-Input“ eines Flip-Flops nimmt einen Datenwert an, der synchron mit einer definierten Taktflanke (hier der steigenden Flanke) an den entsprechenden „Q-Output“ weitergegeben und dort gehalten wird, bis die nächste Taktflanke eintritt oder ein Reset-Signal aktiv wird.
Warum ist die positive Flankensteuerung wichtig?
Die positive Flankensteuerung bedeutet, dass die Datenübernahme vom D-Eingang zum Q-Ausgang exakt zu dem Zeitpunkt stattfindet, an dem das Taktsignal von einem niedrigen auf einen hohen Pegel wechselt. Dies sorgt für eine präzise und deterministische Synchronisation in digitalen Schaltungen, was entscheidend für die Vermeidung von Timing-Fehlern und die Gewährleistung der Systemstabilität ist.
Welche Vorteile bietet die asynchrone Reset-Funktion?
Die asynchrone Reset-Funktion ermöglicht es, alle acht Flip-Flops des Bauteils sofort und unabhängig vom Taktsignal in einen definierten Ausgangszustand (typischerweise LOW) zu versetzen. Dies ist unerlässlich für die Systeminitialisierung beim Einschalten, zur Fehlerbehebung oder zur manuellen Steuerung kritischer Zustände im System.
Ist der SMD HC 273 für Hochfrequenzanwendungen geeignet?
Mit einer maximalen Taktfrequenz von 20 MHz ist der SMD HC 273 für viele digitale Anwendungen im mittleren bis höheren Frequenzbereich gut geeignet. Für extrem hochfrequente Systeme (mehrere hundert MHz oder GHz) wären spezialisierte Bauteile erforderlich. Für die meisten Standard-Digitaldesigns und Embedded-Anwendungen bietet 20 MHz jedoch eine ausreichende Leistung.
Wie beeinflusst die HC-Logikfamilie die Leistung?
Die HC-Logikfamilie (High-Speed CMOS) bietet eine gute Balance zwischen Geschwindigkeit und niedrigem Stromverbrauch. Sie zeichnet sich durch hohe Störfestigkeit und eine breite Betriebsspannungsreichweite aus. Im Vergleich zu älteren TTL-Logiken sind HC-Bauteile deutlich energieeffizienter, insbesondere bei geringer Schaltungsauslastung.
Kann der SMD HC 273 direkt mit 3.3V Mikrocontrollern verwendet werden?
Ja, der SMD HC 273 ist typischerweise mit einer Betriebsspannung von 2V bis 6V spezifiziert. Daher kann er problemlos mit Mikrocontrollern betrieben werden, die mit 3.3V arbeiten, und die Pegel sind kompatibel, was eine direkte Integration ohne zusätzliche Pegelwandler ermöglicht.

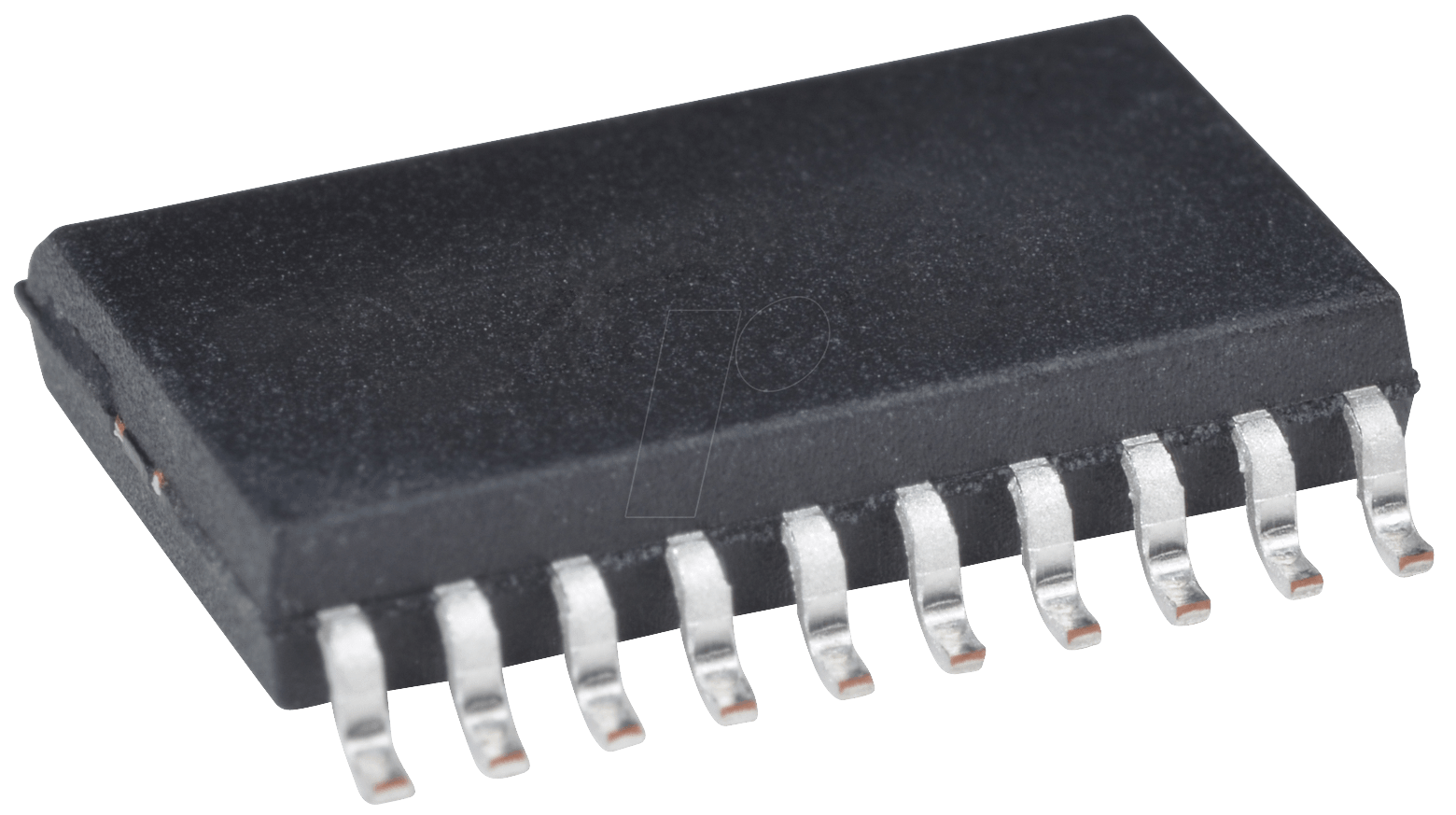

Was bedeutet das SO-20 Gehäuse?
SO-20 steht für „Small Outline Package“ mit 20 Pins. Dies ist ein gängiges Oberflächenmontage-Gehäuse (SMD) für integrierte Schaltkreise, das im Vergleich zu älteren DIP-Gehäusen kleiner ist und sich gut für automatisierte Bestückungsprozesse eignet. Die Pins sind seitlich angeordnet und werden auf die Leiterplatte gelötet.
