SMD HC 244 – Octal BUS Puffer: Ihre Lösung für zuverlässige Signalverarbeitung
Elektronikprojekte, die eine präzise Steuerung und Entkopplung von Datenbussen erfordern, stehen oft vor der Herausforderung, Signalintegrität und Kompatibilität über verschiedene Spannungsebenen hinweg zu gewährleisten. Der SMD HC 244 – ein Octal BUS Puffer mit 3-State-Ausgängen und einem Betriebsspannungsbereich von 2 bis 6 Volt – ist die ideale Lösung für Ingenieure, Entwickler und anspruchsvolle Hobbyisten, die eine robuste und vielseitige Komponente für ihre Schaltungsdesigns benötigen. Dieses Bauteil adressiert direkt die Notwendigkeit, Busleitungen zu puffern, Störungen zu minimieren und den Datendurchsatz in komplexen digitalen Systemen zu optimieren.
Überragende Leistung und Flexibilität des SMD HC 244
Der SMD HC 244 übertrifft herkömmliche BUS-Pufferlösungen durch seine fortschrittliche 3-State-Technologie und seinen breiten Betriebsspannungsbereich. Während Standardpuffer oft eingeschränkte Funktionalität oder einen engeren Spannungsbereich aufweisen, ermöglicht der HC 244 eine nahtlose Integration in Systeme mit unterschiedlichen Logikpegeln, von 2V bis zu 6V. Dies eliminiert die Notwendigkeit mehrerer Puffer für unterschiedliche Spannungsdomänen und vereinfacht somit das Schaltungsdesign erheblich. Die 3-State-Ausgänge erlauben es, den Puffer effektiv vom Bus zu trennen, was für Multiplexing-Anwendungen und zur Vermeidung von Kollisionen auf gemeinsam genutzten Datenleitungen unerlässlich ist. Die hohe Stromtragfähigkeit und die geringen Eingangsstromverstärkungsfaktoren stellen sicher, dass der HC 244 auch unter Last stabile Signale liefert.
Technische Spezifikationen und herausragende Merkmale
Der SMD HC 244 ist ein hocheffizienter Octal BUS Puffer, der speziell für moderne Elektronikanwendungen entwickelt wurde. Seine Kernfunktionalität liegt in der Fähigkeit, acht unabhängige Datenleitungen zu puffern und zu treiben. Die Implementierung von 3-State-Ausgängen ist ein entscheidender Vorteil, der es ermöglicht, den Ausgang eines jeden Kanals in einen hochohmigen Zustand zu versetzen. Dies ist essenziell für Systeme, in denen mehrere Geräte auf denselben Bus zugreifen, da es Konflikte verhindert und eine kontrollierte Datenübertragung sicherstellt.
Die 3-State-Ausgänge werden durch ein Steuersignal (Output Enable) gesteuert. Wenn das Output Enable-Signal aktiv ist, gibt der Puffer die Daten auf der Eingangsbuchse mit geringer Impedanz an die Ausgangsbuchse weiter, wodurch das Signal verstärkt und geschützt wird. Ist das Output Enable-Signal inaktiv, wechselt der Ausgang in einen hochohmigen Zustand, der praktisch keine elektrische Verbindung zum Bus darstellt. Dies ist besonders nützlich in multiplexgesteuerten Bussen, wo nur ein Gerät zu einem bestimmten Zeitpunkt aktiv sein darf.
Der breite Betriebsspannungsbereich von 2 Volt bis 6 Volt macht den HC 244 extrem vielseitig. Er kann problemlos in Niedrigspannungssystemen, aber auch in Systemen, die mit den gängigen 5V- oder sogar 3.3V-Logikpegeln arbeiten, eingesetzt werden. Diese Flexibilität reduziert den Bedarf an Spannungsreglern und vereinfacht die Systemarchitektur.
Vorteile des SMD HC 244 im Überblick
- Vielseitiger Betriebsspannungsbereich: Ermöglicht den Einsatz in Systemen mit 2V bis 6V Logikpegeln, was eine breite Kompatibilität gewährleistet und die Komplexität reduziert.
- Effiziente 3-State-Ausgänge: Bieten die Möglichkeit, den Puffer vom Bus zu trennen, unerlässlich für Bus-Multiplexing und die Verhinderung von Signalüberlagerungen.
- Hohe Signalintegrität: Sorgt für saubere und stabile Signale, minimiert Rauschen und Verzerrungen, was für zuverlässige Datenübertragung entscheidend ist.
- Schutz für Mikrocontroller und Logikschaltungen: Puffer die empfindlichen Eingänge von Mikrocontrollern vor Überlastung und unerwünschten Spannungsspitzen.
- Optimale Buslast:** Bietet eine definierte und konsistente Last für den Bus, was zu vorhersehbarem Verhalten führt.
- Kompakte Bauform (SO-20): Die Surface Mount Device (SMD)-Bauform im SO-20-Gehäuse ermöglicht eine platzsparende Integration in moderne Leiterplattenlayouts.
- Robustheit und Zuverlässigkeit: Entwickelt für den industriellen Einsatz, bietet der HC 244 Langlebigkeit und konsistente Leistung.
Anwendungsbereiche und Einsatzmöglichkeiten
Der SMD HC 244 ist eine unverzichtbare Komponente in einer Vielzahl von digitalen Schaltungen und Systemen. Seine primäre Anwendung findet er in Systemen, die eine effiziente Datenbus-Verwaltung erfordern:
- Mikrocontroller-Schnittstellen: Zur Anbindung von Mikrocontrollern an externe Peripheriegeräte über parallele Datenbusse. Der Puffer schützt den Mikrocontroller-Ausgang und stellt sicher, dass die Signale stark genug sind, um mehrere Lasten zu treiben.
- Multiplexing-Systeme: In Designs, bei denen mehrere Geräte denselben Datenbus teilen, die 3-State-Ausgänge des HC 244 ermöglichen es, nur das jeweils aktive Gerät auf den Bus zu schalten.
- Datenkommunikationssysteme: Zur Pufferung von Datenleitungen in seriellen und parallelen Kommunikationsschnittstellen, um Signalverluste über längere Leitungswege zu kompensieren.
- Erweiterungsbusse: Bei der Entwicklung von Erweiterungskarten oder Modulen, die an einen Hauptbus angeschlossen werden, sorgt der HC 244 für eine saubere Anbindung und schützt den Hauptbus.
- Embedded Systems: In eingebetteten Systemen, wo Ressourcen oft begrenzt sind und eine hohe Zuverlässigkeit gefordert ist, bietet der HC 244 eine kompakte und leistungsfähige Lösung.
- Labor- und Prototypenentwicklung: Für Entwickler und Bastler ist der HC 244 ein wertvolles Werkzeug zur Erstellung stabiler und flexibler Prototypen.
Technische Daten im Detail
| Merkmal | Spezifikation |
|---|---|
| Typ | Octal BUS Puffer |
| Ausgangstyp | 3-State |
| Anzahl Kanäle | 8 |
| Betriebsspannung (min.) | 2 V |
| Betriebsspannung (max.) | 6 V |
| Gehäuseform | SO-20 (Surface Mount Device) |
| Stromtragfähigkeit (pro Ausgang) | Typisch im Bereich von +/- 15 mA bis +/- 25 mA (abhängig von spezifischer Ausführung und Spannung, präzise Daten im Datenblatt des Herstellers) |
| Eingangsimpedanz | Sehr hoch, minimiert Last auf Treibersignale |
| Ausgangsimpedanz (aktiv) | Gering, zur effizienten Signalübertragung |
| Verzögerungszeit (typisch) | Wenige Nanosekunden, für schnelle digitale Schaltungen geeignet |
| Betriebstemperaturbereich | Industriestandard, typischerweise -40°C bis +85°C (je nach spezifischem Bauteil) |
FAQ – Häufig gestellte Fragen zu SMD HC 244 – Octal BUS Puffer, 3-State, 2 … 6 V, SO-20
Was genau ist ein „Octal BUS Puffer“ und wofür wird er benötigt?
Ein Octal BUS Puffer ist eine integrierte Schaltung (IC), die acht separate Datensignale puffert und verstärkt. Die Bezeichnung „Octal“ bezieht sich auf die acht Kanäle. „BUS Puffer“ deutet darauf hin, dass er dazu dient, Daten auf einem gemeinsamen Kommunikationspfad (Bus) zu übertragen. Er wird benötigt, um Signale zu stärken, die Signalintegrität zu verbessern, empfindliche Bauteile (wie Mikrocontroller) zu schützen und Kollisionen auf einem geteilten Bus zu verhindern, indem er Signale bei Bedarf vom Bus trennen kann.
Was bedeutet „3-State“ bei den Ausgängen und warum ist das wichtig?
„3-State“ bezieht sich auf die Fähigkeit der Ausgangspins des ICs, drei Zustände einzunehmen: einen logisch hohen Pegel (HIGH), einen logisch niedrigen Pegel (LOW) und einen hochohmigen Zustand (High-Impedance). Der hochohmige Zustand ist entscheidend, da er den Ausgang elektrisch vom Bus entkoppelt, ähnlich einem offenen Schalter. Dies ist essenziell in Systemen mit geteilten Bussen, wo mehrere Geräte auf dieselben Leitungen zugreifen. Es verhindert, dass Geräte versehentlich mit anderen Daten kollidieren, und ermöglicht eine kontrollierte Datenübertragung.
In welchen Spannungssystemen kann der SMD HC 244 eingesetzt werden?
Der SMD HC 244 ist äußerst flexibel und kann in digitalen Schaltungen eingesetzt werden, die mit einer Betriebsspannung zwischen 2 Volt und 6 Volt arbeiten. Dies umfasst moderne Niedrigspannungssysteme (z. B. 3.3V) sowie klassische 5V-Systeme, was ihn zu einer universellen Lösung für eine breite Palette von Elektronikprojekten macht.
Wie schützt der SMD HC 244 meinen Mikrocontroller oder meine Logikschaltungen?
Mikrocontroller und empfindliche Logikschaltungen haben oft begrenzte Stromtragfähigkeiten an ihren I/O-Pins. Wenn ein Ausgangssignal eines Mikrocontrollers direkt mit mehreren anderen Geräten oder einer stark belasteten Leitung verbunden wird, kann dies zu Überlastung oder Beschädigung führen. Der HC 244 fungiert als eine Art „Verstärker und Schutzschild“ zwischen dem Mikrocontroller und dem Bus. Er nimmt das schwächere Signal des Mikrocontrollers auf, verstärkt es und gibt es mit ausreichender Stärke und geringer Impedanz an den Bus weiter. Gleichzeitig schützt er den Mikrocontroller vor externen elektrischen Effekten auf dem Bus.
Kann ich den SMD HC 244 für die Anbindung von verschiedenen Spannungsdomänen verwenden?
Obwohl der HC 244 einen breiten Spannungsbereich von 2V bis 6V abdeckt, ist er primär für Systeme innerhalb dieses Bereichs konzipiert. Er dient nicht als direkter Spannungslevel-Konverter zwischen sehr unterschiedlichen Systemen (z. B. 1.8V und 12V gleichzeitig). Seine Stärke liegt in der Pufferung von Signalen innerhalb einer kompatiblen Spannungsdomäne oder wenn die unterschiedlichen Spannungen innerhalb des 2V-6V-Bereichs liegen und die Logikpegel entsprechend angepasst sind. Für die direkte Konvertierung zwischen stark unterschiedlichen Spannungsdomänen sind dedizierte Level-Shifter-ICs notwendig.

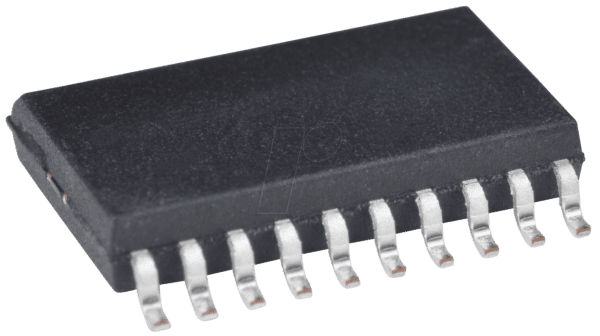

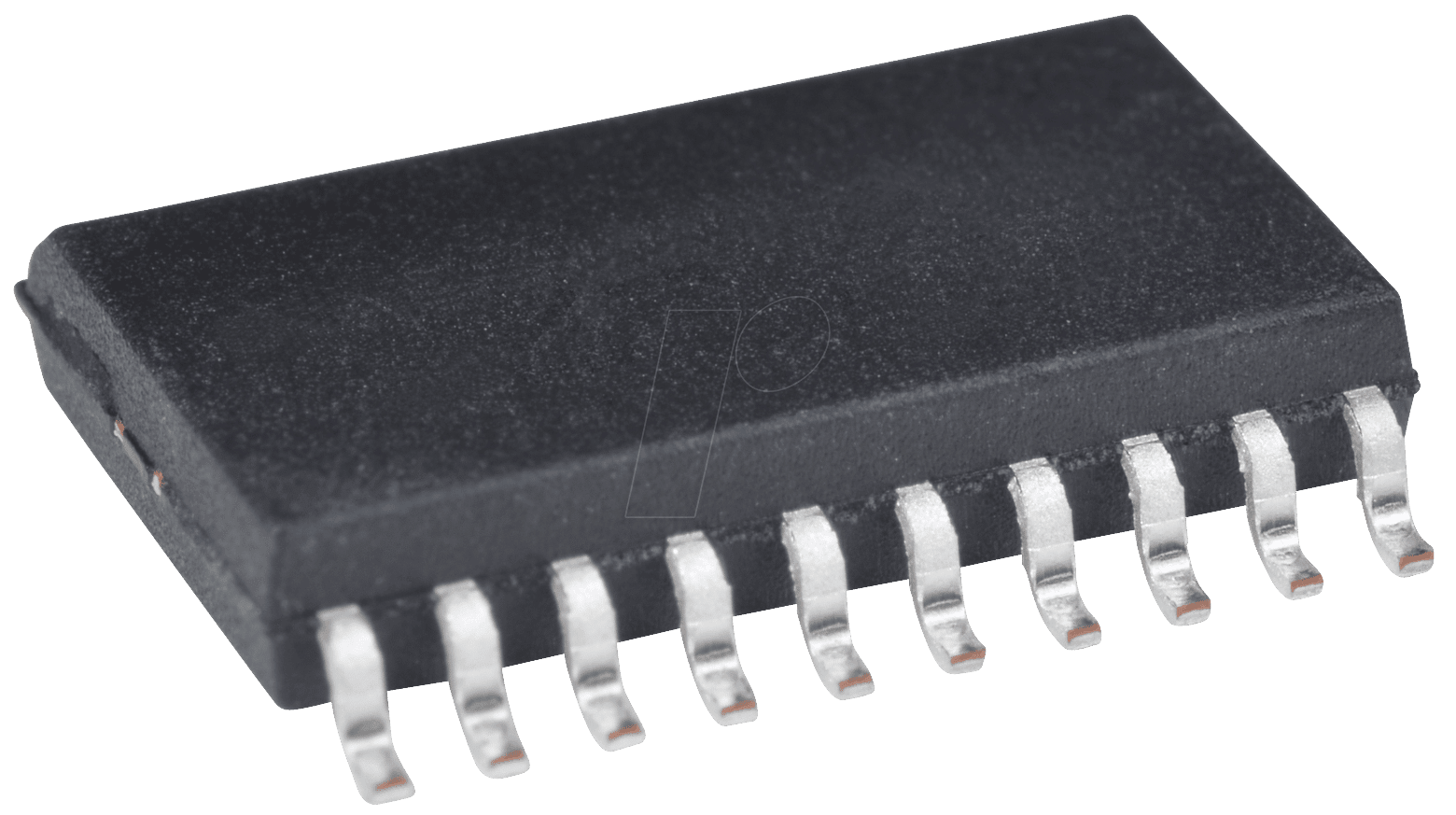

Was bedeutet die SO-20 Gehäuseform?
SO-20 steht für „Small Outline Package“ mit 20 Pins. Dies ist eine gängige Bauform für integrierte Schaltungen, die direkt auf die Oberfläche einer Leiterplatte (Surface Mount Device – SMD) gelötet wird. Die SO-20-Bauform ist relativ kompakt und ermöglicht eine dichte Bestückung von Leiterplatten, was in modernen Elektronikdesigns, bei denen Platz oft knapp ist, von Vorteil ist.
Wie beeinflusst die Verwendung des HC 244 die Geschwindigkeit meiner Schaltung?
Jeder IC fügt eine gewisse Verzögerung (Propagation Delay) zum Signal hinzu. Der SMD HC 244 wurde für hohe Geschwindigkeiten optimiert und weist typischerweise nur eine sehr geringe Verzögerung im Nanosekundenbereich auf. Für die meisten digitalen Anwendungen, einschließlich der meisten Mikrocontroller-basierten Systeme, sind diese Verzögerungen vernachlässigbar und beeinträchtigen die Gesamtleistung nicht. In extrem zeitkritischen Hochfrequenzanwendungen ist jedoch immer eine detaillierte Analyse des gesamten Schaltungsdesigns erforderlich.
