SMD HC 241: Ihr Schlüssel zu robuster Signalintegrität und effizienter Buskommunikation
Sie suchen nach einer zuverlässigen Lösung, um digitale Signale auf Ihrem Bus zu puffern und zu stabilisieren? Der SMD HC 241 – ein Octal BUS Puffer mit 3-State Ausgang – wurde entwickelt, um exakt diese Herausforderungen in anspruchsvollen Elektronikanwendungen zu meistern. Ideal für Entwickler und Ingenieure in den Bereichen industrielle Automatisierung, Embedded Systems und Netzwerktechnik, bietet dieses Bauteil eine überlegene Performance, wenn es um Signalintegrität und die Vermeidung von Bus-Konflikten geht.
Warum der SMD HC 241 die überlegene Wahl ist
Im Gegensatz zu einfachen Puffern, die lediglich die Signalstärke erhöhen, zeichnet sich der SMD HC 241 durch seine fortschrittliche 3-State Ausgangstechnologie aus. Dies ermöglicht eine präzise Kontrolle über den Bus: Der Ausgang kann entweder den logischen Zustand HIGH, LOW oder hochohmig (tri-stated) sein. Letzteres bedeutet, dass der Ausgang elektrisch vom Bus getrennt wird, was simultanen Zugriff mehrerer Geräte auf den Bus ohne Interferenzen erlaubt und somit die Wahrscheinlichkeit von Datenfehlern minimiert. Die breite Versorgungsspannungsreichweite von 2 bis 6 V macht ihn zudem äußerst flexibel einsetzbar in verschiedensten Systemdesigns, von Low-Power-Anwendungen bis hin zu komplexeren Schaltungen.
Anwendungsbereiche und Vorteile des SMD HC 241
Der SMD HC 241 Octal BUS Puffer ist konzipiert für Szenarien, in denen eine robuste und störungsfreie Datenübertragung unerlässlich ist. Seine primäre Funktion besteht darin, die Ausgangsimpedanz zu erhöhen und die Lastkapazität des Ausgangssignals zu verringern, was zu einer verbesserten Signalqualität führt, insbesondere über längere Leiterbahnen oder bei Anschluss mehrerer Lasten.
- Verbesserte Signalintegrität: Durch die effektive Pufferung werden Signalverfälschungen und Reflexionen minimiert, was zu zuverlässigeren Datenübertragungen führt.
- Flexible Bussteuerung: Die 3-State Funktionalität erlaubt es, Geräte gezielt vom Bus zu entkoppeln, was die Buslast reduziert und Kollisionen verhindert.
- Breiter Spannungsbereich: Die Kompatibilität mit Versorgungsspannungen von 2 bis 6 V ermöglicht den Einsatz in einer Vielzahl von Systemen, von energieeffizienten Geräten bis hin zu leistungsstärkeren Plattformen.
- Hohe Zuverlässigkeit: Entwickelt für professionelle Anwendungen, bietet der SMD HC 241 eine hohe Lebensdauer und stabile Leistung unter anspruchsvollen Betriebsbedingungen.
- Platzsparende Integration: Die SO-20 Bauform ermöglicht eine dichte Bestückung auf Leiterplatten, was besonders in kompakten Designs von Vorteil ist.
- Optimierte Bus-Architektur: Ermöglicht die effiziente Anbindung mehrerer Peripheriegeräte an einen gemeinsamen Bus, ohne die Signalqualität zu beeinträchtigen.
Technische Spezifikationen und Designmerkmale
Der SMD HC 241 ist ein hochintegrierter Schaltkreis, der auf bewährter Halbleitertechnologie basiert. Seine Konstruktion ist auf maximale Leistung und Zuverlässigkeit in professionellen Umgebungen ausgelegt. Die Verarbeitung erfolgt über standardisierte Oberflächenmontageverfahren, was eine nahtlose Integration in moderne Produktionsprozesse ermöglicht.
| Eigenschaft | Detail |
|---|---|
| Produktkategorie | Octal BUS Puffer |
| Ausgangstyp | 3-State Ausgang |
| Versorgungsspannungsbereich | 2 V bis 6 V |

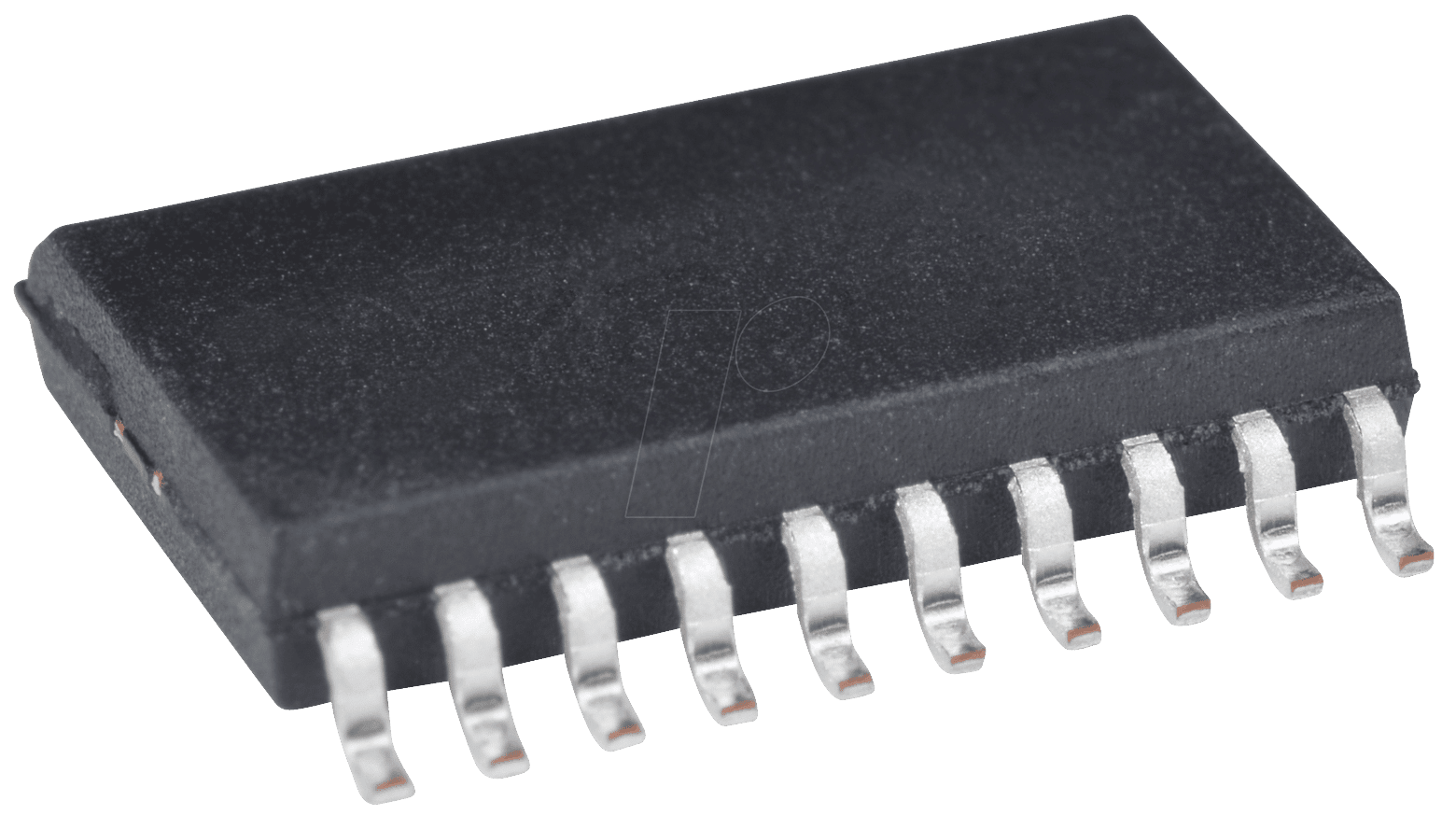

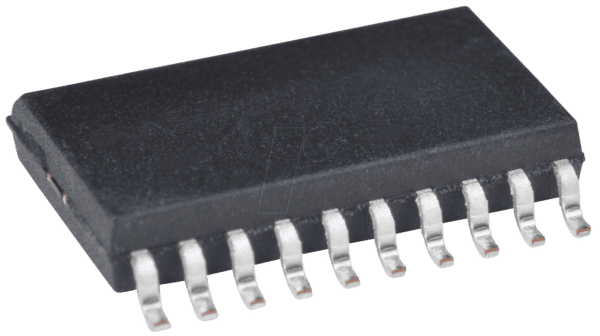

| Gehäusebauform | SO-20 (Small Outline Package, 20 Pins) |
| Kanäle | 8 (Octal) |
| Anwendung | Signalpufferung, Bus-Treiber, Datenübertragung |
| Betriebstemperaturbereich | Standard industrielle Spezifikationen (typischerweise -40°C bis +85°C, genaue Spezifikationen im Datenblatt) |
| Materialien | Hochwertige Halbleitermaterialien und robustes Gehäusematerial für Langlebigkeit und Zuverlässigkeit. Spezifische Legierungen und Kunststoffe sind auf thermische Stabilität und elektrische Isolation ausgelegt. |
Tiefergehende technische Betrachtung des 3-State Ausgangs
Der Kern der Funktionalität des SMD HC 241 liegt in seinen 3-State Ausgängen. Diese Technologie ermöglicht es, den Ausgang eines digitalen ICs in drei Zustände zu versetzen: HIGH (logisch 1), LOW (logisch 0) und hochohmig (Hi-Z). Im Hi-Z Zustand ist der Ausgang elektrisch vom Bus getrennt und verhält sich wie eine offene Schaltung. Dies ist entscheidend für die Implementierung von bidirektionalen Bussen und Multiplexing-Strategien. Ohne diese Fähigkeit könnten mehrere Geräte, die versuchen, gleichzeitig auf einen Bus zu schreiben, zu elektrischen Konflikten führen, die das gesamte System zum Absturz bringen. Der 3-State Ausgang eines jeden Kanals des SMD HC 241 kann unabhängig gesteuert werden, was eine feingranulare Kontrolle über die Bus-Architektur ermöglicht und die parallele Kommunikation vieler Komponenten auf einem einzigen Datenpfad sicherstellt. Diese Eigenschaft ist fundamental für die effiziente Nutzung von Bus-Ressourcen in komplexen digitalen Systemen, wo Bandbreite und Konnektivität maximiert werden müssen. Die sorgfältige Implementierung des 3-State-Mechanismus in diesem Bauteil minimiert auch Power-Glitches und reduziert EMI (elektromagnetische Interferenz) im Vergleich zu weniger ausgefeilten Lösungen.
Optimierung der Signalpfade mit dem Octal BUS Puffer
Die acht unabhängigen Pufferkanäle des SMD HC 241 sind darauf ausgelegt, digitale Signale über die gesamte Spannungsbandbreite von 2 bis 6 V mit minimaler Verzerrung und Degradation zu übertragen. Dies ist besonders wichtig in Systemen mit höheren Taktfrequenzen oder bei der Übertragung von Signalen über längere Distanzen auf der Leiterplatte. Die hohe Stromtreiberfähigkeit der Ausgänge sorgt dafür, dass die Signale auch bei Ansteuerung mehrerer nachfolgender Bauteile oder kapazitiver Lasten ihre Integrität behalten. Jede der acht Puffereinheiten arbeitet unabhängig, was eine hohe Flexibilität bei der Anordnung der Signalrouten auf der Platine ermöglicht. Die gleichmäßige Leistung über alle acht Kanäle hinweg gewährleistet eine konsistente Performance im gesamten System. Darüber hinaus sind die Eingangsimpedanzen typischerweise sehr hoch, was die Belastung der Quellkomponente minimiert und somit die Signalqualität an der Quelle schützt.
Häufig gestellte Fragen (FAQ) zu SMD HC 241 – Octal BUS Puffer, 3-State Ausgang, 2…6 V, SO-20
Was genau ist ein 3-State Ausgang und warum ist er wichtig?
Ein 3-State Ausgang kann drei Zustände annehmen: logisch HIGH (1), logisch LOW (0) und hochohmig (Hi-Z). Der hochohmige Zustand isoliert den Ausgang elektrisch vom Bus. Dies ist entscheidend für Mehrfachzugriffssysteme (z. B. Busse), um zu verhindern, dass mehrere Geräte gleichzeitig den Bus treiben und somit Konflikte oder Beschädigungen verursachen. Nur ein Gerät darf den Bus zu einem bestimmten Zeitpunkt treiben, während andere im Hi-Z Zustand sind.
Für welche Art von Anwendungen ist der SMD HC 241 am besten geeignet?
Der SMD HC 241 ist ideal für Anwendungen, die eine zuverlässige Pufferung und Steuerung digitaler Signale erfordern. Dazu gehören industrielle Steuerungen, eingebettete Systeme, Kommunikationsgeräte, Datenverteilungssysteme und überall dort, wo mehrere Komponenten auf einen gemeinsamen Bus zugreifen müssen. Er ist besonders nützlich, wenn die Signalintegrität über längere Strecken oder bei vielen angeschlossenen Lasten aufrechterhalten werden muss.
Wie beeinflusst der breite Spannungsbereich von 2 bis 6 V die Anwendungsmöglichkeiten?
Der weite Versorgungsspannungsbereich von 2 V bis 6 V bietet eine enorme Flexibilität. Sie können den SMD HC 241 in Systemen mit niedriger Betriebsspannung (z. B. Batteriebetriebene Geräte) sowie in Systemen mit höheren Spannungsniveaus einsetzen. Dies reduziert die Notwendigkeit mehrerer verschiedener Puffertypen und vereinfacht das Design und die Lagerhaltung.
Was bedeutet die SO-20 Bauform für die Integration?
SO-20 steht für Small Outline Package mit 20 Pins. Diese Bauform ist ein gängiger Standard für Oberflächenmontage (SMD) und ermöglicht eine platzsparende Integration auf Leiterplatten. Sie ist gut geeignet für automatische Bestückungsprozesse und erlaubt eine dichte Schaltungsentwicklung, was besonders in kompakten elektronischen Geräten von Vorteil ist.
Unterscheidet sich die Leistung des SMD HC 241 signifikant von einfacheren Dual-In-Line (DIP) Puffern?
Ja, der SMD HC 241 bietet in der Regel eine überlegene Leistung im Vergleich zu älteren DIP-Puffern. Dies liegt an modernerer Halbleitertechnologie, besserer Performance bei höheren Frequenzen, geringerer Signalverzerrung und der Möglichkeit, den 3-State-Ausgang präziser zu steuern. Zudem ist die SMD-Bauform für moderne Fertigungsprozesse optimiert und ermöglicht eine dichtere Bauteilplatzierung.
Welchen Einfluss hat der SMD HC 241 auf die Bus-Latenz?
Durch die Verbesserung der Signalintegrität und die Reduzierung von Reflexionen kann der SMD HC 241 dazu beitragen, die effektive Bus-Latenz zu verringern, da die Signale klarer und schneller erkannt werden können. Die eigentliche Verzögerung (Propagation Delay) des Bauteils selbst ist typischerweise sehr gering und liegt im Nanosekundenbereich, was für die meisten Anwendungen unbedeutend ist.
Gibt es spezielle Anforderungen für die Ansteuerung des 3-State Ausgangs?
Ja, jeder 3-State Ausgang hat in der Regel einen separaten Enable- oder Output-Enable (OE)-Eingang. Dieser Eingang steuert, ob der Ausgang aktiv ist (HIGH oder LOW) oder hochohmig geschaltet wird. Die korrekte Ansteuerung dieser OE-Leitungen ist entscheidend für die richtige Bus-Funktionalität.
