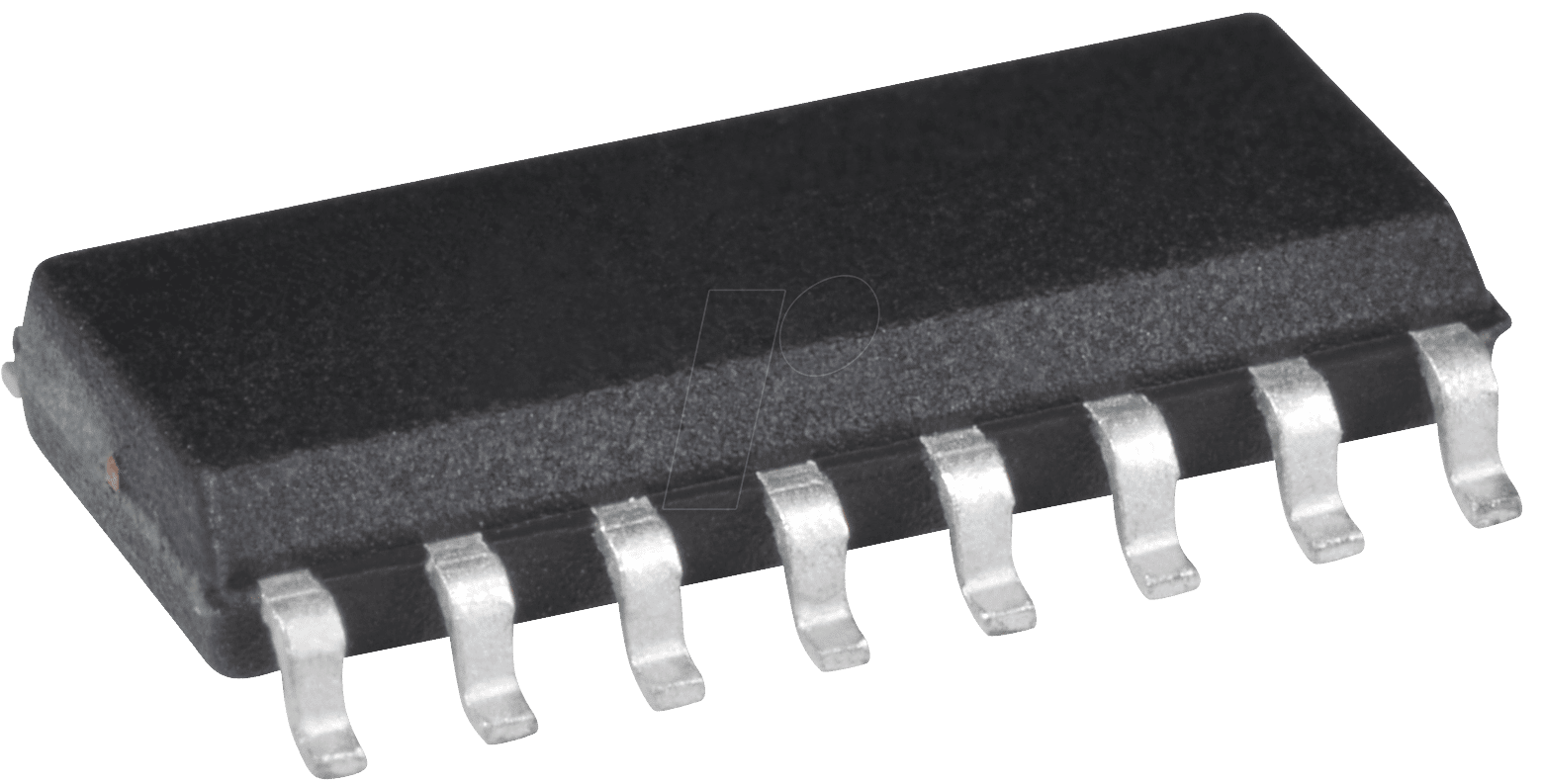

SMD HC 238 – Ihr Schlüssel zur präzisen Signalsteuerung
Sind Sie auf der Suche nach einer zuverlässigen und effizienten Lösung zur Adressierung und Decodierung von digitalen Signalen in komplexen Schaltungen? Der SMD HC 238 – ein 3 zu 8 Dekoder/Demultiplexer, konzipiert für einen Spannungsbereich von 2 bis 6 V und gefertigt im praktischen SO-16 Gehäuse – ist die Antwort auf Ihre Anforderungen. Dieses Bauteil eignet sich ideal für Ingenieure, Entwickler und Hobbyisten, die eine robuste Komponente zur Steuerung mehrerer Ausgänge mit einer begrenzten Anzahl von Eingängen benötigen. Vermeiden Sie die Komplexität von diskreten Logikgattern und setzen Sie auf die integrierte Funktionalität des HC 238 für optimierte Platine und verbesserte Systemleistung.
Überlegene Signalverarbeitung mit dem HC 238 Dekoder/Demultiplexer
Der HC 238 bietet eine herausragende Leistung im Vergleich zu herkömmlichen Implementierungen durch seine integrierte Architektur. Anstatt mehrere einzelne Logikbausteine miteinander zu verbinden, vereint der HC 238 die Funktionalität eines 3-zu-8 Dekoders/Demultiplexers in einem einzigen, kompakten SO-16 Gehäuse. Dies reduziert die Anzahl der benötigten Komponenten, minimiert potenzielle Fehlerquellen und vereinfacht das Layout Ihrer Leiterplatten erheblich. Die optimierte interne Struktur gewährleistet schnelle Schaltzeiten und eine geringe Leistungsaufnahme, was ihn zu einer überlegenen Wahl für stromsparende und hochperformante Anwendungen macht.
Präzise Adressierung und Signalverteilung
Der Kern des SMD HC 238 ist seine Fähigkeit, ein 3-Bit-Binäreingangssignal in eine von acht möglichen Ausgangsleitungen umzusetzen. Dies geschieht über drei Adressleitungen (A, B, C) und drei Enable-Leitungen (G1, G2A, G2B). Die Enable-Leitungen ermöglichen eine flexible Steuerung, ob der Dekoder aktiv ist oder nicht, und bieten zusätzliche Möglichkeiten zur Demultiplexing-Funktion. Wenn die Enable-Bedingungen erfüllt sind, wird das entsprechende Ausgangssignal auf einer der acht Ausgänge (Y0 bis Y7) aktiviert. Diese präzise Kontrolle ist unerlässlich für:
- Speicheradressierung: Auswahl spezifischer Speicherzellen in RAM- oder ROM-Bausteinen.
- Datenverteilung: Weiterleitung von Daten an unterschiedliche Peripheriegeräte oder Funktionseinheiten.
- Steuerungslogik: Aktivierung spezifischer Funktionen oder Module basierend auf einem digitalen Steuersignal.
- Multiplexing/Demultiplexing von Bussen: Effiziente Nutzung von Busleitungen durch selektive Auswahl.
- Digitale Multiplexer-Anwendungen: Selektion eines von mehreren Eingangssignalen für eine Ausgabe.
Technische Spezifikationen und Leistungsmerkmale
Der SMD HC 238 zeichnet sich durch eine Reihe von technischen Merkmalen aus, die seine Zuverlässigkeit und Vielseitigkeit unterstreichen:
- Breiter Betriebsspannungsbereich: Mit 2 bis 6 Volt lässt sich der HC 238 nahtlos in verschiedenste Designs integrieren, von niederspannungsgetriebenen Mikrocontrollerschaltungen bis hin zu typischen TTL- oder CMOS-Systemen.
- Standard SO-16 Gehäuse: Das Surface Mount Device (SMD) Gehäuse ermöglicht eine einfache Bestückung auf Leiterplatten mittels automatischer Bestückungsanlagen und ist ideal für platzkritische Anwendungen.
- Hohe Störfestigkeit: Die CMOS-Technologie, die typischerweise in HC-Serien zum Einsatz kommt, bietet eine gute Immunität gegen externe elektrische Störungen, was die Signalintegrität erhöht.
- Geringer Stromverbrauch: Im Vergleich zu älteren TTL-Äquivalenten erzielt die CMOS-Technologie eine deutlich reduzierte Leistungsaufnahme, was besonders in batteriebetriebenen Geräten von Vorteil ist.
- Schnelle Schaltzeiten: Der HC 238 bietet eine schnelle Reaktionszeit, die für dynamische Schaltungen und Echtzeitanwendungen entscheidend ist.
Leistungsübersicht des SMD HC 238
| Merkmal | Beschreibung |
|---|---|
| Funktion | 3 zu 8 Dekoder / Demultiplexer |
| Adress-/Steuereingänge | 3 (A, B, C) |
| Enable-Eingänge | 3 (G1, G2A, G2B) – Ermöglicht erweiterte Steuerungs- und Demultiplexing-Optionen |
| Ausgänge | 8 (Y0 bis Y7) |
| Betriebsspannung | 2 V bis 6 V DC |
| Gehäusetyp | SO-16 (Surface Mount Device) |
| Technologie | CMOS (Hochintegriert, geringer Stromverbrauch) |
| Anwendungsbereich | Digitaltechnik, Mikrocontroller-Interfaces, Datenauswahl, Adressdekodierung |
| Schaltgeschwindigkeit | Typischerweise im Nanosekundenbereich, abhängig von der Betriebsspannung und Last |
| Störfestigkeit | Gut, charakteristisch für CMOS-Logik |
Einsatzmöglichkeiten und Anwendungsbeispiele
Der SMD HC 238 ist ein vielseitiger Baustein, der in einer breiten Palette von elektronischen Systemen eingesetzt werden kann:
- Entwicklung von Steuergeräten: In industriellen Steuerungen zur Adressierung verschiedener Aktoren oder Sensoren.
- Projekten im Bereich Embedded Systems: Zur Auswahl von Peripheriegeräten oder zur Steuerung von Registern in Mikrocontrollern.
- Prototypenentwicklung: Als grundlegendes Logikbauteil zur schnellen Realisierung von Adressierungs- und Auswahlfunktionen.
- Bildschirm- und Displayansteuerung: Zur Auswahl von Zeilen- oder Spalten-Treibern in Matrixdisplays.
- Kommunikationssysteme: Zur Auswahl von Datenkanälen oder zur Steuerung von Schaltern in Kommunikationsbussen.
- Auditiv-visuelle Systeme: Zur Steuerung von verschiedenen Audio- oder Video-Signalen.
Vorteile der HC-CMOS-Technologie
Die Verwendung eines Bausteins aus der HC-Familie (High-speed CMOS) bietet signifikante Vorteile gegenüber älteren TTL-Bausteinen:
- Geringere Stromaufnahme: Besonders im Ruhezustand ist die Leistungsaufnahme minimal, was für mobile und energieeffiziente Designs unerlässlich ist.
- Breiterer Spannungsbereich: Ermöglicht Flexibilität bei der Systemintegration.
- Hohe Rauschunterdrückung: Die Schaltschwellen sind oft weiter vom Rauschpegel entfernt, was zu einer besseren Robustheit führt.
- Höhere Störfestigkeit: Besserer Schutz vor elektromagnetischen Störungen.
- Kompatibilität: Die HC-Serie ist oft mit TTL-Logik kompatibel (mit entsprechenden Pegelanpassungen, falls erforderlich), bietet aber eine überlegene Leistung.
FAQ – Häufig gestellte Fragen zu SMD HC 238 – 3 zu 8 Dekoder/Demultiplexer, 2 … 6 V, SO-16
Was genau macht ein 3 zu 8 Dekoder/Demultiplexer?
Ein 3 zu 8 Dekoder/Demultiplexer nimmt drei binäre Eingangsleitungen entgegen und wählt basierend auf der Kombination dieser Eingänge eine von acht möglichen Ausgangsleitungen aus. Die anderen sieben Ausgänge werden in einen definierten Zustand (typischerweise HIGH oder LOW, abhängig von der Logik und den Enable-Signalen) gesetzt. Der Demultiplexer-Aspekt bezieht sich auf die Fähigkeit, ein einzelnes Eingangssignal über die Enable-Leitungen auf einen von acht Ausgängen zu leiten.
Welche Rolle spielen die Enable-Leitungen (G1, G2A, G2B) beim HC 238?
Die Enable-Leitungen sind entscheidend für die Steuerung des Dekoders/Demultiplexers. Sie bestimmen, ob der Baustein überhaupt aktiv ist. Durch die Kombination der Enable-Leitungen mit den Adressleitungen können Sie komplexe Adressierungs- und Multiplexing-Schemata realisieren. Beispielsweise kann G1 als allgemeines Enable-Signal dienen, während G2A und G2B zur Auswahl von Adressbereichen oder zur Realisierung von Demultiplexing-Funktionen genutzt werden.
Kann der HC 238 in verschiedenen Spannungsbereichen eingesetzt werden?
Ja, der SMD HC 238 ist für einen Betriebsspannungsbereich von 2 Volt bis 6 Volt ausgelegt. Dies macht ihn äußerst flexibel für eine Vielzahl von digitalen Schaltungen, von Systemen mit niedriger Spannung bis hin zu Standard-5V-Logikschaltungen.
Ist das SO-16 Gehäuse für den automatischen Bestückungsprozess geeignet?
Absolut. Das SO-16 (Small Outline Package) ist ein Standard-SMD-Gehäuse, das speziell für die Oberflächenmontage entwickelt wurde und sich hervorragend für automatisierte Bestückungsmaschinen eignet. Dies vereinfacht die Massenproduktion und reduziert die Fertigungskosten.
Welche Vorteile bietet die Verwendung eines HC-Bausteins gegenüber älteren TTL-Logikbausteinen?
HC-Bausteine (High-speed CMOS) bieten typischerweise eine geringere Leistungsaufnahme, einen größeren Spannungsbereich, eine höhere Störfestigkeit und oft auch schnellere Schaltzeiten im Vergleich zu älteren TTL-Bausteinen. Sie sind somit energieeffizienter und robuster in vielen Umgebungen.
In welchen Arten von Projekten wird der HC 238 häufig eingesetzt?
Der HC 238 findet häufig Anwendung in Projekten, die eine präzise Adressierung von Speicher, die Auswahl von Datenbussen, die Steuerung von Peripheriegeräten, die Implementierung von Multiplexer-Funktionen oder die Logiksteuerung in eingebetteten Systemen erfordern. Dies kann von einfachen Hobbyprojekten bis hin zu komplexen industriellen Steuerungen reichen.
Wie kann ich sicherstellen, dass die Enable-Leitungen korrekt konfiguriert sind?
Die korrekte Konfiguration der Enable-Leitungen hängt von der spezifischen Anwendung ab. In der Regel muss mindestens ein Enable-Signal auf einem aktiven Pegel (abhängig von der Logik des jeweiligen Pins, oft LOW-aktiv für G2A/G2B und HIGH-aktiv für G1) liegen, damit der Dekoder überhaupt reagiert. Konsultieren Sie das Datenblatt des spezifischen HC 238-Chips für genaue Informationen über die Aktive-Pegel und die Funktionsweise der einzelnen Enable-Eingänge.
