SMD HC 174 – Der Schlüssel zu präziser digitaler Logik
Für Ingenieure, Entwickler und Hobbyisten, die zuverlässige und effiziente digitale Schaltungen auf kleinstem Raum realisieren möchten, bietet das SMD HC 174 – ein Hex D-Type Flip-Flop im SO-16 Gehäuse – die ideale Lösung. Dieses Bauteil schließt die Lücke, wenn es um die Speicherung und Übertragung von einzelnen Bits in synchronen Logiksystemen geht und eignet sich hervorragend für Anwendungen, die eine präzise Taktsteuerung und stabile Zustandswechsel erfordern. Im Gegensatz zu komplexeren integrierten Schaltungen, die für spezifische Anwendungen entwickelt werden, liefert das HC 174 eine grundlegende, aber universell einsetzbare Funktionalität, die sich nahtlos in bestehende und neue Designs integrieren lässt.
Präzise Zustandsverwaltung mit dem Hex D-Type Flip-Flop
Das Herzstück des SMD HC 174 sind seine sechs unabhängigen D-Type Flip-Flops. Jedes Flip-Flop ist dazu in der Lage, einen einzelnen Datenbit zu speichern. Die Daten werden am D-Eingang anliegen, während ein positiver Taktflankenübergang am T-Eingang des jeweiligen Flip-Flops dazu führt, dass der Zustand des D-Eingangs am Q-Ausgang übernommen wird. Dies ermöglicht eine synchrone und deterministische Datenverarbeitung, die für Mikrocontroller-Peripherie, Frequenzteiler, Register und jegliche Art von sequenziellen Logikschaltungen unerlässlich ist. Die integrierte Hex-Funktionalität minimiert die Bauteilanzahl auf der Leiterplatte und optimiert so den Platzbedarf.
Überlegene Leistung und Flexibilität für anspruchsvolle Schaltungen
Das SMD HC 174 setzt neue Maßstäbe in Bezug auf Leistung und Flexibilität in seiner Klasse. Während herkömmliche Lösungen oft Kompromisse bei der Geschwindigkeit, dem Stromverbrauch oder der Integrationsdichte eingehen, vereint das HC 174 diese kritischen Aspekte. Die breite Betriebsspannung von 2 bis 6 Volt macht es kompatibel mit einer Vielzahl von Systemen, von batteriebetriebenen Geräten bis hin zu anspruchsvolleren digitalen Schaltungen. Die geringe Leistungsaufnahme im aktiven und im Standby-Modus ist ein weiterer entscheidender Vorteil für energieeffiziente Designs. Die präzise Schaltschwelle und die hohe Immunität gegen Rauschen sorgen für eine herausragende Zuverlässigkeit, selbst in Umgebungen mit elektromagnetischen Störungen.
Technische Spezifikationen und Qualitätsmerkmale
| Merkmal | Beschreibung |
|---|---|
| Typ | Hex D-Type Flip-Flop |

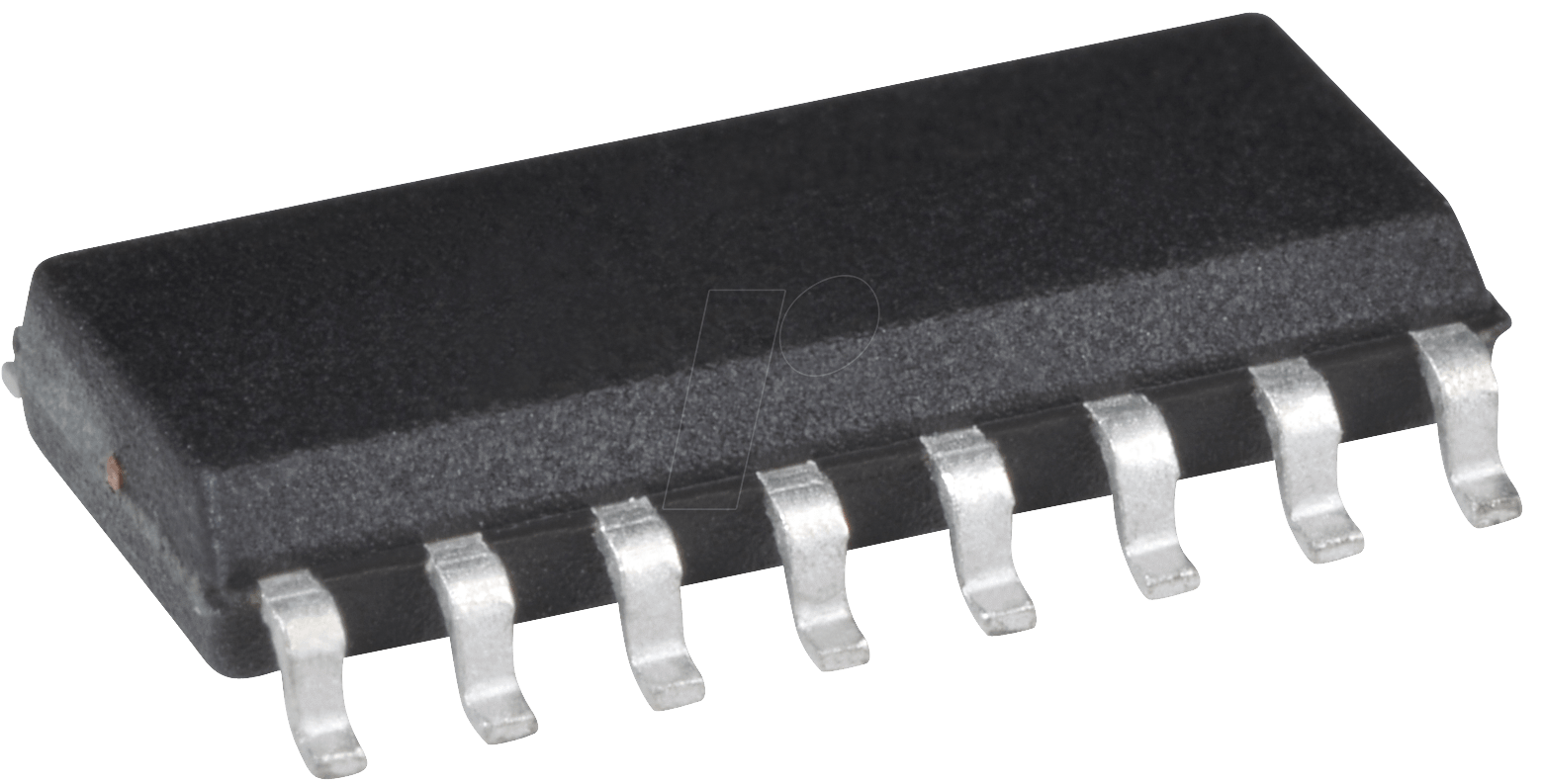

| Gehäuse | SO-16 (Small Outline Package) |
| Betriebsspannung | 2 V bis 6 V |
| Logikfamilie | CMOS (Complementary Metal-Oxide-Semiconductor) |
| Anzahl der Flip-Flops | 6 |
| Taktung | Positive Taktflanken gesteuert |
| Ausgänge | Direkte Q-Ausgänge (nicht-invertiert) |
| Einsatztemperatur | Industrieller Temperaturbereich (typisch -40°C bis +85°C) |
| Anwendungsbereiche | Digitale Signalverarbeitung, Datenspeicherung, Taktschaltungen, Register, Frequenzteiler, Mikrocontroller-Erweiterungen |
| Besonderheit | Hohe Störfestigkeit und geringer Stromverbrauch |
Vorteile der Implementierung des SMD HC 174
- Effiziente Datenspeicherung: Sechs unabhängige D-Type Flip-Flops ermöglichen die parallele Speicherung und Verarbeitung von sechs Bits, was die Effizienz von sequenziellen Schaltungen maximiert.
- Hohe Taktfrequenzfähigkeit: Die schnelle Schaltgeschwindigkeit ermöglicht den Einsatz in Hochfrequenzanwendungen und komplexen Taktsystemen.
- Vielseitige Betriebsspannung: Die Kompatibilität mit Spannungen von 2 V bis 6 V erweitert das Anwendungsspektrum erheblich, von Low-Power-Geräten bis hin zu Standard-TTL-Systemen.
- Robustheit und Zuverlässigkeit: Die CMOS-Technologie bietet eine exzellente Störfestigkeit gegen externe elektromagnetische Einflüsse, was für kritische Anwendungen unerlässlich ist.
- Platzersparnis durch Integration: Das SO-16 Gehäuse mit sechs Flip-Flops in einem einzigen Chip reduziert die Leiterplattenfläche und die Komplexität des Designs.
- Einfache Schnittstelle: Die klaren D-Eingänge und Q-Ausgänge vereinfachen die Anbindung an andere digitale Komponenten.
- Energieeffizienz: Der geringe statische und dynamische Stromverbrauch ist ideal für batteriebetriebene und energieoptimierte Designs.
Detaillierte Funktionsweise und Anwendungsbeispiele
Jedes der sechs D-Type Flip-Flops im SMD HC 174 operiert unabhängig voneinander und wird durch einen gemeinsamen Takt gesteuert. Der Daten-Input (D) wird an den Ausgang (Q) des Flip-Flops übertragen, sobald die aktive steigende Flanke des Taktsignals (Clock) am T-Eingang erkannt wird. Dies ist die Grundlage für zahlreiche digitale Schaltungsdesigns:
- Register: Die Speicherung von Datenbits, z.B. die parallele Speicherung eines Byte-Wertes für eine spätere Verarbeitung.
- Frequenzteiler: Durch die Kaskadierung von Flip-Flops können Frequenzteiler realisiert werden, die die Taktfrequenz eines Systems reduzieren.
- Schieberegister: Sequenzielle Übertragung von Datenbits, ein Kernstück vieler Kommunikationsschnittstellen und Datentransformationsschaltungen.
- Zustandsmaschinen: Implementierung von sequenziellen Logikfunktionen, die ihren Zustand basierend auf Eingängen und dem vorherigen Zustand ändern.
- Mikrocontroller-Peripherie: Erweiterung der I/O-Fähigkeiten von Mikrocontrollern durch externe Register zur Steuerung oder zur Erfassung von Daten.
- Timing-Kontrolle: Präzise Generierung von Zeitverzögerungen oder Synchronisation von Signalen in digitalen Systemen.
Die Auswahl des SMD HC 174 ist eine strategische Entscheidung für Ingenieure, die auf bewährte Technologie mit hoher Leistung und Zuverlässigkeit setzen. Seine universelle Anwendbarkeit und die Fähigkeit, komplexe sequentielle Logik mit minimalem Bauteilaufwand zu realisieren, machen es zu einem unverzichtbaren Element in der modernen Elektronikentwicklung.
FAQ – Häufig gestellte Fragen zu SMD HC 174 – Flip-Flop D-Type, Hex, 2 … 6 V, SO-16
Was ist die Hauptfunktion eines D-Type Flip-Flops wie dem HC 174?
Ein D-Type Flip-Flop ist ein elementares Bauelement der digitalen Logik, das dazu dient, ein einzelnes Bit Information zu speichern. Es übernimmt den Wert, der am D-Eingang anliegt, zum Zeitpunkt der aktiven Taktflanke und hält diesen Wert am Q-Ausgang, bis die nächste aktive Taktflanke eintritt.
Warum ist das HC 174 als Hex-Flip-Flop konzipiert?
Die Bezeichnung „Hex“ bedeutet, dass das Bauteil sechs unabhängige D-Type Flip-Flops in einem einzigen integrierten Schaltkreis vereint. Dies ermöglicht eine signifikante Reduzierung der benötigten Bauteile und der Leiterplattenfläche im Vergleich zur Verwendung einzelner Flip-Flop-ICs für jedes Bit.
Welche Vorteile bietet die Betriebsspannung von 2 bis 6 V?
Die breite Betriebsspannungsreichweite von 2 bis 6 V macht das HC 174 äußerst flexibel. Es kann in Systemen mit niedrigeren Spannungen, wie z.B. batteriebetriebenen Geräten, ebenso eingesetzt werden wie in Systemen, die Standard-TTL-Pegel (typischerweise 5 V) verwenden oder höhere Spannungen für spezielle Anwendungen benötigen.
Ist das HC 174 für Hochgeschwindigkeitsanwendungen geeignet?
Ja, die CMOS-Technologie, die im HC 174 verwendet wird, ermöglicht hohe Schaltgeschwindigkeiten. Die genauen maximalen Taktfrequenzen hängen von den spezifischen Betriebsbedingungen ab, aber generell ist das Bauteil für Anwendungen konzipiert, die eine schnelle Verarbeitung von Datenbits erfordern.
Welche Arten von Projekten oder Geräten kann ich mit dem HC 174 umsetzen?
Das HC 174 eignet sich für eine Vielzahl von Projekten, darunter die Entwicklung von Registern zur Datenspeicherung, Frequenzteilern zur Taktfrequenzmanipulation, Schieberegistern für serielle Datenübertragung, Zustandsmaschinen für Steuerungsaufgaben und die Erweiterung der Funktionalität von Mikrocontrollern.
Was bedeutet das SO-16 Gehäuse und welche Vorteile bietet es?
SO-16 steht für „Small Outline Package“ mit 16 Anschlusspins. Dieses Gehäuse ist eine gängige Oberflächenmontage-Technologie, die eine kompakte Bauweise auf Leiterplatten ermöglicht. Es ist ideal für Anwendungen, bei denen Platz gespart werden muss und die Montage auf automatisierten Fertigungsstraßen erfolgen soll.
Wie unterscheidet sich das HC 174 von anderen Flip-Flop-Typen wie JK- oder T-Flip-Flops?
Während D-Type Flip-Flops Daten direkt übernehmen, haben JK- und T-Flip-Flops andere Eingangslogiken. Ein JK-Flip-Flop kann den Zustand speichern, umschalten oder komplementieren, während ein T-Flip-Flop seinen Zustand bei einem aktiven Takt einfach umschaltet (toggle). Das D-Type Flip-Flop ist oft am einfachsten zu verstehen und zu implementieren, wenn es um reine Datenspeicherung geht.
