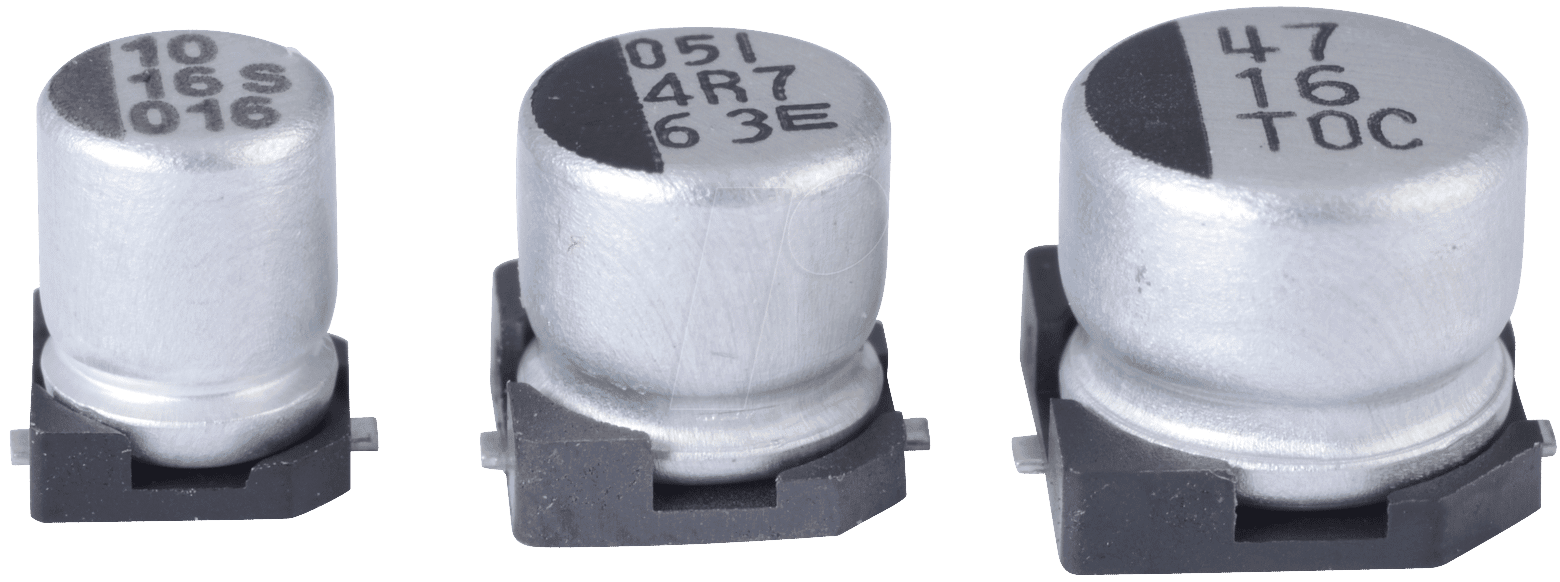

Zuverlässige Energiespeicherung für Ihre Elektronikprojekte: Der SMD ELKO 47/16 – SMD-Elko, 47uF, 20%, 16V, 85°
Der SMD ELKO 47/16 ist die essenzielle Komponente für Entwickler und Hobbyisten, die eine präzise und zuverlässige Energiespeicherung in kompakten elektronischen Schaltungen benötigen. Wenn es um stabilisierte Spannungsversorgungen, Entkopplung von Schaltkreisen oder die Glättung von Wechselstrom geht, bietet dieser Elektrolytkondensator eine überlegene Leistung, die herkömmliche Lochrasterkomponenten in Bezug auf Größe und Leistung deutlich übertrifft. Er ist die ideale Wahl für Anwendungen, bei denen Platzbeschränkungen herrschen und höchste Zuverlässigkeit gefragt ist.
Präzision und Leistung in kompakter Bauform
Im Vergleich zu größeren, bedrahteten Elektrolytkondensatoren zeichnet sich der SMD ELKO 47/16 durch seine extrem geringen Abmessungen aus. Mit einer Kapazität von 47µF und einer maximalen Spannungsfestigkeit von 16V ist er optimal für eine Vielzahl von Niederspannungsanwendungen konzipiert. Seine Toleranz von 20% gewährleistet eine ausreichende Präzision für die meisten gängigen Schaltungsdesigns, während die Betriebstemperatur von bis zu 85°C eine hohe Beständigkeit unter anspruchsvollen Umgebungsbedingungen sicherstellt. Die Oberflächenmontagetechnik (SMD) ermöglicht eine schnelle und effiziente Bestückung auf Leiterplatten und minimiert die Induktivität, was zu einer besseren Hochfrequenzleistung führt.
Überlegene Vorteile des SMD ELKO 47/16
- Kompaktes Design: Mit seinen Abmessungen von 5 x 5,3 mm passt dieser SMD-Elko mühelos in dicht bestückte Leiterplattenlayouts, wo Platzmangel eine kritische Designhürde darstellt. Dies ermöglicht kleinere und leichtere Endprodukte.
- Hohe Effizienz: Die SMD-Bauweise minimiert parasitäre Induktivitäten und Widerstände, was zu einer verbesserten Filterung und schnelleren Reaktionszeiten in Schaltnetzteilen und Signalpfaden führt.
- Zuverlässige Spannungsfestigkeit: Die 16V-Betriebsspannung ist für eine breite Palette von Niedervolt-Anwendungen in der Unterhaltungselektronik, Telekommunikation und industriellen Steuerungen bestens geeignet.
- Breiter Temperaturbereich: Die Fähigkeit, bei Temperaturen bis zu 85°C zuverlässig zu arbeiten, macht ihn zur ersten Wahl für Geräte, die in Umgebungen mit variierenden Temperaturbedingungen eingesetzt werden.
- Stabile Kapazität: Mit einer Kapazität von 47µF bietet er eine signifikante Energiespeicherfähigkeit für Glättungs- und Entkopplungsaufgaben, was zu stabileren Stromversorgungen führt.
- Standardisierte Formfaktoren: Die präzisen Abmessungen und die Oberflächenmontagekompatibilität erleichtern die Integration in automatisierte Fertigungsprozesse, was Kosten und Produktionszeiten reduziert.
Detaillierte Produktspezifikationen
| Eigenschaft | Spezifikation |
|---|---|
| Typ | SMD Elektrolytkondensator (Elko) |
| Kapazität | 47 µF (Mikrofarad) |
| Toleranz | ±20% |
| Nennspannung | 16 V (Volt) |
| Maximale Betriebstemperatur | 85 °C (Grad Celsius) |
| Gehäusegröße | 5 mm x 5,3 mm |
| Anschlussart | Oberflächenmontage (SMD) |
| Dielektrikum | Aluminiumoxid (typisch für Aluminium-Elektrolytkondensatoren) |
| Elektrische Eigenschaften | Gute Entkopplungseigenschaften, Glättungsfunktion, Energiespeicherfähigkeit. Geringe äquivalente Serienimpedanz (ESR) für seine Klasse, was für effiziente Filterung und schnelle Lade-/Entladevorgänge entscheidend ist. |
| Anwendungsgebiete | Stromversorgungen, Audio-Schaltungen, digitale Schaltungen, Spannungsregler, Filterkreise, Entkopplung von ICs. |
Anwendungsbereiche und technische Überlegenheit
Die technologische Entwicklung in der Mikroelektronik erfordert Komponenten, die sowohl leistungsfähig als auch äußerst platzsparend sind. Der SMD ELKO 47/16 erfüllt diese Anforderung meisterhaft. Seine primäre Funktion liegt in der Energiespeicherung und Filterung. In Schaltnetzteilen und linearen Spannungsreglern gleicht er die pulsierende Gleichspannung aus, die vom Gleichrichter erzeugt wird, und liefert eine saubere, stabile Versorgungsspannung für empfindliche elektronische Bauteile wie Mikrocontroller, Prozessoren und Sensoren. Ohne eine adäquate Filterung durch Kondensatoren wie diesen wären die Funktionsweise und Lebensdauer vieler moderner elektronischer Geräte stark beeinträchtigt.
Darüber hinaus spielt er eine entscheidende Rolle bei der Entkopplung von integrierten Schaltungen (ICs). Jede IC-Schaltung, die schaltet, erzeugt kurzzeitige Stromspitzen. Ein gut platzierter SMD-Elko nahe am IC kann diese Spitzen abfangen und so die Signalintegrität im gesamten System verbessern. Dies ist besonders wichtig in Hochgeschwindigkeits-Digitaldesigns, wo Rauschen und Übersprechen zu Fehlfunktionen führen können. Die geringe parasitäre Induktivität von SMD-Komponenten ist hier ein klarer Vorteil gegenüber bedrahteten Bauteilen, da sie bei höheren Frequenzen eine bessere Performance ermöglicht.
Die 85°C-Betriebstemperaturklasse ist nicht zu unterschätzen. Viele elektronische Geräte entwickeln im Betrieb Wärme, und die Komponenten müssen dieser thermischen Belastung standhalten, ohne ihre Leistung zu beeinträchtigen. Ein Elko, der für höhere Temperaturen ausgelegt ist, bietet eine größere Designfreiheit und Zuverlässigkeit, insbesondere in geschlossenen Gehäusen oder in Umgebungen mit erhöhter Umgebungstemperatur. Die 20%ige Toleranz ist für die meisten Anwendungen im Niederspannungsbereich ausreichend, wo präzise Kapazitätswerte, die typischerweise bei ±5% oder ±10% liegen, nicht zwingend erforderlich sind. Dies ermöglicht ein gutes Preis-Leistungs-Verhältnis für allgemeine Filter- und Entkopplungsaufgaben.
Die physikalische Größe von 5 x 5,3 mm ist entscheidend für die Miniaturisierung. In Smartphones, Wearables, IoT-Geräten und kompakten medizinischen Instrumenten ist jeder Millimeter Platz kostbar. Die Oberflächenmontage ermöglicht es, die Kondensatoren direkt auf der Oberfläche der Leiterplatte zu löten, was die Notwendigkeit von Durchsteckbohrungen eliminiert und so die Größe der Leiterplatte reduziert. Dies vereinfacht auch den automatisierten Bestückungsprozess, der in der modernen Elektronikfertigung Standard ist.
FAQ – Häufig gestellte Fragen zu SMD ELKO 47/16 – SMD-Elko, 47uF, 20%, 16V, 85°, 5 x 5,3mm
Was ist die Hauptfunktion eines SMD-Elektrolytkondensators wie dem 47/16?
Die Hauptfunktion besteht darin, elektrische Energie zu speichern und zu filtern. Sie werden häufig zur Glättung von Gleichspannungen, zur Entkopplung von Stromversorgungen für integrierte Schaltkreise und zur Energiepufferung in transienten Lastsituationen eingesetzt.
Ist die 20%ige Toleranz für alle Anwendungen ausreichend?
Für die meisten allgemeinen Anwendungen, wie z. B. die Entkopplung von digitalen Schaltungen und die grundlegende Spannungsglättung, ist eine Toleranz von 20% vollkommen ausreichend. Für präzisere Filteranwendungen oder Signalverarbeitung, bei denen genaue Kapazitätswerte entscheidend sind, sind Kondensatoren mit einer engeren Toleranz (z. B. 5% oder 10%) möglicherweise besser geeignet.
Welche Vorteile bietet die 85°C-Betriebstemperaturklasse?
Die 85°C-Betriebstemperaturklasse bedeutet, dass der Kondensator auch bei Umgebungstemperaturen von bis zu 85°C zuverlässig und spezifikationsgemäß funktioniert. Dies ist wichtig für Geräte, die im Betrieb Wärme entwickeln oder in Umgebungen mit höheren Temperaturen eingesetzt werden, da es die Lebensdauer und Zuverlässigkeit des Bauteils erhöht.
Warum sind SMD-Kondensatoren oft besser als bedrahtete Kondensatoren?
SMD-Kondensatoren bieten mehrere Vorteile gegenüber bedrahteten Komponenten: Sie sind deutlich kleiner, was eine höhere Packungsdichte auf Leiterplatten ermöglicht. Zudem weisen sie in der Regel geringere parasitäre Induktivitäten und Widerstände auf, was zu einer besseren Hochfrequenzleistung und effizienteren Filterung führt. Sie sind auch besser für automatisierte Bestückungsprozesse geeignet.
Kann dieser Elko in Audio-Schaltungen verwendet werden?
Ja, der SMD ELKO 47/16 kann in vielen Audio-Anwendungen eingesetzt werden, insbesondere für Kopplungs- und Entkopplungszwecke in Netzteilen oder als Filterkomponente in Signalpfaden, wo die Kapazität von 47µF und die Spannung von 16V passend sind. Für kritische Audiofilter oder Koppelkondensatoren in direkten Audiosignalen, bei denen es auf geringste Verzerrungen und präzise Parameter ankommt, wären eventuell spezielle Audio-Kondensatoren mit geringerer Verzerrung und spezifischeren Dielektrika zu erwägen.
Was bedeutet die Gehäusegröße 5 x 5,3 mm?
Diese Angabe bezieht sich auf die physischen Abmessungen des Kondensatorgehäuses in Millimetern. Es gibt die Länge und Breite des Bauteils an, was entscheidend für die Platzierung auf der Leiterplatte und die Kompatibilität mit automatisierten Bestückungsmaschinen ist. Diese Größe ist typisch für kleinere SMD-Elkos, die für kompakte elektronische Designs entwickelt wurden.
Wie beeinflusst die Kapazität von 47µF die Funktion des Kondensators?
Eine Kapazität von 47µF (Mikrofarad) bedeutet, dass der Kondensator 47 Millionstel Farad Ladung speichern kann. Dies ist eine moderate Kapazität, die für viele Entkopplungsaufgaben und zur Glättung von Spannungen in Niedervolt-Anwendungen gut geeignet ist. Sie bietet ein ausgewogenes Verhältnis zwischen Energiespeicherfähigkeit und physischer Größe für SMD-Bauformen.
