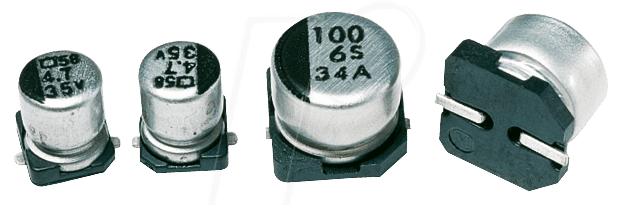

Entdecken Sie die Präzision: SMD ELKO 1,0/50 – Ihr zuverlässiger SMD-Chip Elko für anspruchsvolle Schaltungen
Wenn es um die Filterung und Energiespeicherung in kompakten elektronischen Designs geht, stoßen herkömmliche Elkos oft an ihre Grenzen. Der SMD ELKO 1,0/50 – ein SMD-Chip Elko mit 1,0µF Kapazität und 50 Volt Spannungsfestigkeit – bietet hier die überlegene Lösung. Speziell entwickelt für moderne Leiterplattendesigns, wo Platz und Leistung entscheidend sind, ermöglicht dieser Elko eine präzise und stabile Funktion Ihrer empfindlichen Schaltungen, sei es in der Automobiltechnik, im Konsumerelektronikbereich oder in industriellen Steuerungen.
Maximale Leistung im kleinsten Format: Die Vorteile des SMD ELKO 1,0/50
Der SMD ELKO 1,0/50 ist nicht nur ein weiterer Kondensator; er ist ein entscheidendes Bauteil, das die Leistungsfähigkeit und Zuverlässigkeit Ihrer elektronischen Geräte maßgeblich beeinflusst. Seine Bauform als oberflächenmontierbares Bauteil (SMD) bringt signifikante Vorteile mit sich, die ihn von Standard-THT-Elkos (Through-Hole Technology) abheben.
- Kompakte Bauweise: Die geringe Größe des SMD-Chips ermöglicht extrem dichte Bestückungen auf der Leiterplatte. Dies ist unerlässlich für die Miniaturisierung moderner Elektronikgeräte, von Smartphones bis hin zu IoT-Sensoren.
- Verbesserte Signalintegrität: Durch die direkte Lötverbindung auf der Platine werden parasitäre Induktivitäten und Widerstände minimiert. Dies führt zu einer deutlich besseren Entkopplung und Filterung von Störsignalen, was für die Stabilität digitaler und analoger Schaltungen von entscheidender Bedeutung ist.
- Optimierte thermische Eigenschaften: SMD-Bauteile sind in der Regel besser gegen thermische Belastungen gerüstet, da die Wärme direkt in die Leiterplatte abgeleitet wird. Dies trägt zur Langlebigkeit und Zuverlässigkeit unter anspruchsvollen Betriebsbedingungen bei.
- Automatisierbare Bestückung: Die standardisierte Bauform ermöglicht eine effiziente und kostengünstige Bestückung durch Pick-and-Place-Maschinen. Dies reduziert Produktionszeiten und Fehlerquoten erheblich.
- Hohe Spannungsfestigkeit: Mit 50 Volt bietet dieser Elko eine ausreichende Reserve für eine Vielzahl von Anwendungen, die eine moderate Spannungsversorgung erfordern, ohne die Kompaktheit zu beeinträchtigen.
- Präzise Kapazität: Die spezifizierte Kapazität von 1,0µF ist ideal für Entkopplungs- und Glättungsaufgaben in vielen Standardanwendungen, wo eine genaue Stromversorgung unerlässlich ist.
Technische Spezifikationen im Detail
Die Leistung eines elektronischen Bauteils wird durch seine detaillierten Spezifikationen bestimmt. Der SMD ELKO 1,0/50 – SMD-Chip Elko, 1,0µF/50Volt repräsentiert fortschrittliche Elektrolyt-Kondensator-Technologie, die auf Effizienz und Langlebigkeit ausgelegt ist.
| Eigenschaft | Beschreibung |
|---|---|
| Typ | SMD Aluminium Elektrolytkondensator (Chip Elko) |
| Kapazität | 1,0 µF (Mikrofarad) |
| Nennspannung | 50 V (Volt) |
| Toleranz | Typischerweise ±20% (kann je nach Hersteller variieren, Präzision für kritische Anwendungen ggf. höhere Toleranzen prüfen) |
| Betriebstemperaturbereich | Umfasst gängige industrielle und konsumerelektronische Temperaturbereiche, z.B. -40°C bis +85°C oder +105°C (präzise Spezifikation des Herstellers ist entscheidend) |
| ESR (Equivalent Series Resistance) | Niedriger ESR für effiziente Filterung und reduzierte Verlustleistung (typischerweise im Bereich von wenigen zehn bis hundert Milliohm bei relevanten Frequenzen) |
| Lebensdauer | Konzipiert für hohe Zuverlässigkeit und lange Lebensdauer unter spezifizierten Betriebsbedingungen, oft tausende Stunden bei maximaler Temperatur und Spannung. |
| Anwendungsspezifische Merkmale | Hohe Zuverlässigkeit für Signalentkopplung, Power-Filterung, Glättung von Gleichspannungen in Netzteilsektionen und als Puffer in analogen Schaltungen. |
| Gehäuseform | Standardisierte SMD-Gehäuse (z.B. 1206, 1210 oder ähnliche), optimiert für automatisierte Bestückung und platzsparende Montage. |
Anwendungsbereiche: Wo der SMD ELKO 1,0/50 seine Stärken ausspielt
Die Vielseitigkeit des SMD ELKO 1,0/50 macht ihn zu einem unverzichtbaren Bauteil in einer breiten Palette von elektronischen Applikationen. Seine Fähigkeit, präzise zu filtern und Energie effizient zu speichern, ist in vielen Bereichen kritisch.
- Netzteil- und Spannungsregelung: Als Entkopplungskondensator in DC/DC-Wandlern und Spannungsreglerschaltungen hilft er, Restwelligkeit zu reduzieren und eine stabile Ausgangsspannung zu gewährleisten. Dies ist essenziell für die Lebensdauer und Funktion nachgeschalteter empfindlicher Komponenten.
- Signalentkopplung (Decoupling): In digitalen Schaltungen, insbesondere bei Mikrocontrollern und Logik-ICs, wird der Elko nahe der Stromversorgungspins platziert, um kurzfristige Stromschwankungen auszugleichen und Störungen auf der Stromschiene zu minimieren.
- Audio- und Signalverarbeitung: In kleineren analogen Schaltungen kann er zur Filterung von Audiosignalen oder zur Gleichspannungsisolation eingesetzt werden, wo eine präzise Kapazität gefordert ist.
- KFZ-Elektronik: Die Robustheit gegenüber Vibrationen und Temperaturschwankungen, gepaart mit der kompakten Bauform, macht ihn ideal für Anwendungen im Automobilbereich, wie Infotainmentsysteme, Motorsteuergeräte oder Fahrerassistenzsysteme.
- Industrielle Steuerungen: In SPS (Speicherprogrammierbare Steuerungen), Sensorik und Kommunikationsmodulen sorgt er für eine zuverlässige Stromversorgung und Signalintegrität, auch unter rauen Umgebungsbedingungen.
- Konsumerelektronik: Ob in Mobiltelefonen, Tablets, Wearables oder Haushaltsgeräten – überall dort, wo auf kleinstem Raum hohe Funktionalität gefordert ist, spielt dieser Elko seine Vorteile aus.
FAQ – Häufig gestellte Fragen zu SMD ELKO 1,0/50 – SMD-Chip Elko, 1,0uF/50Volt
Was ist der Hauptvorteil der SMD-Bauform gegenüber traditionellen THT-Kondensatoren?
Der Hauptvorteil der SMD-Bauform liegt in der deutlich kompakteren Größe, was eine höhere Bestückungsdichte auf Leiterplatten ermöglicht. Zudem minimieren die kürzeren Anschlusswege parasitäre Effekte wie Induktivität und Widerstand, was zu einer besseren Signalintegrität und höheren Leistungseffizienz führt. Die automatisierte Bestückung ist ebenfalls ein wichtiger Effizienzfaktor.
Ist die Kapazität von 1,0µF für alle Anwendungen ausreichend?
Die Kapazität von 1,0µF ist für viele gängige Entkopplungs- und Filteranwendungen in modernen Schaltungen gut geeignet. Für Anwendungen, die eine höhere Kapazität zur Energiespeicherung oder eine extrem präzise Filterung erfordern, sind jedoch möglicherweise Kondensatoren mit größeren Kapazitätswerten oder spezielleren Typen erforderlich. Es ist stets ratsam, die spezifischen Anforderungen der Schaltung zu prüfen.
Welchen Einfluss hat die Nennspannung von 50V auf die Anwendung?
Die Nennspannung von 50V gibt die maximale Gleichspannung an, die der Kondensator sicher verarbeiten kann, ohne beschädigt zu werden. Diese Spannungsfestigkeit ist für viele Anwendungen im Bereich der Konsumerelektronik, der industriellen Steuerungstechnik und vieler moderater Netzteilkonfigurationen ausreichend. Bei Systemen mit höheren Spannungen sind entsprechend höher spezifizierte Kondensatoren notwendig.
Was bedeutet ESR und warum ist er bei einem SMD-Elko wichtig?
ESR steht für Equivalent Series Resistance, den Ersatzserienwiderstand. Er beschreibt den ohmschen Widerstand, der im Kondensator auftritt. Ein niedriger ESR ist entscheidend für die Effizienz von Entkopplungs- und Filterfunktionen. Ein hoher ESR würde zu Leistungsverlusten durch Wärmeentwicklung führen und die Fähigkeit des Kondensators, schnelle Stromspitzen zu liefern oder Störsignale zu absorbieren, beeinträchtigen. Für SMD-Elkos, die oft in Hochfrequenzanwendungen eingesetzt werden, ist ein niedriger ESR besonders vorteilhaft.
Wie lange ist die typische Lebensdauer eines SMD ELKO 1,0/50?
Die Lebensdauer eines Aluminium-Elektrolytkondensators wird maßgeblich von der Betriebstemperatur, der angelegten Spannung und dem fließenden Strom beeinflusst. Unter optimalen Bedingungen (nicht an den Grenzen der Spezifikation betrieben) können diese Elkos oft Tausende von Stunden bei ihrer maximalen Nennspannung und Betriebstemperatur liefern. Die genaue Angabe der Lebensdauer ist herstellerspezifisch und wird in Datenblättern dokumentiert.
Kann dieser Elko auch in Hochfrequenzanwendungen eingesetzt werden?
Ja, die fortschrittliche Technologie von SMD-Aluminium-Elektrolytkondensatoren ermöglicht oft einen Einsatz auch in Hochfrequenzbereichen, insbesondere zur Entkopplung von Stromversorgungen von integrierten Schaltkreisen. Die geringe parasitäre Induktivität und der niedrige ESR sind hierbei vorteilhaft. Für sehr hohe Frequenzen (z.B. im GHz-Bereich) werden jedoch oft Keramik- oder Tantalkondensatoren bevorzugt, oder eine Kombination verschiedener Kondensatortypen zur optimalen Abdeckung des Frequenzspektrums.
Welche Rolle spielt die Toleranz von ±20%?
Die Toleranz gibt an, um wie viel die tatsächliche Kapazität vom Nennwert abweichen kann. Eine Toleranz von ±20% ist für viele allgemeine Anwendungen wie Entkopplung und Glättung in Ordnung. Wenn eine sehr präzise Kapazität für die Schaltungsfunktion erforderlich ist, sollten Elkos mit engerer Toleranz (z.B. ±10% oder ±5%) oder alternative Kondensatortypen in Betracht gezogen werden.
