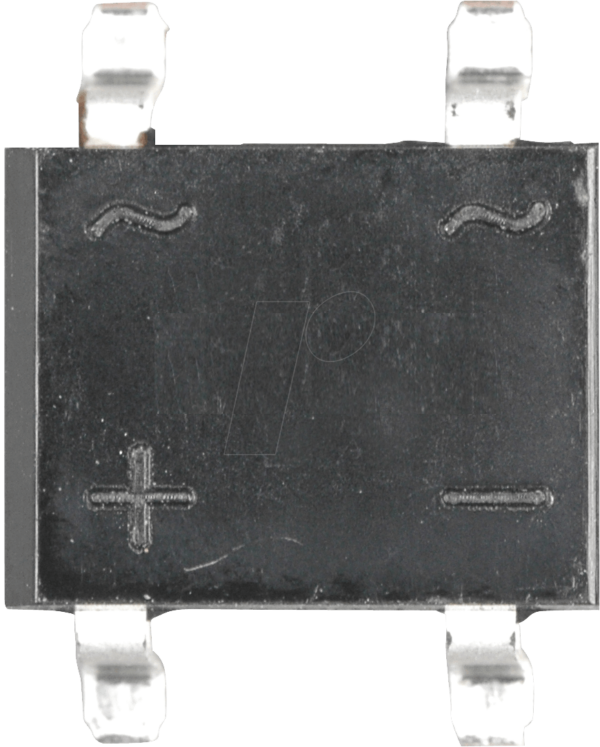

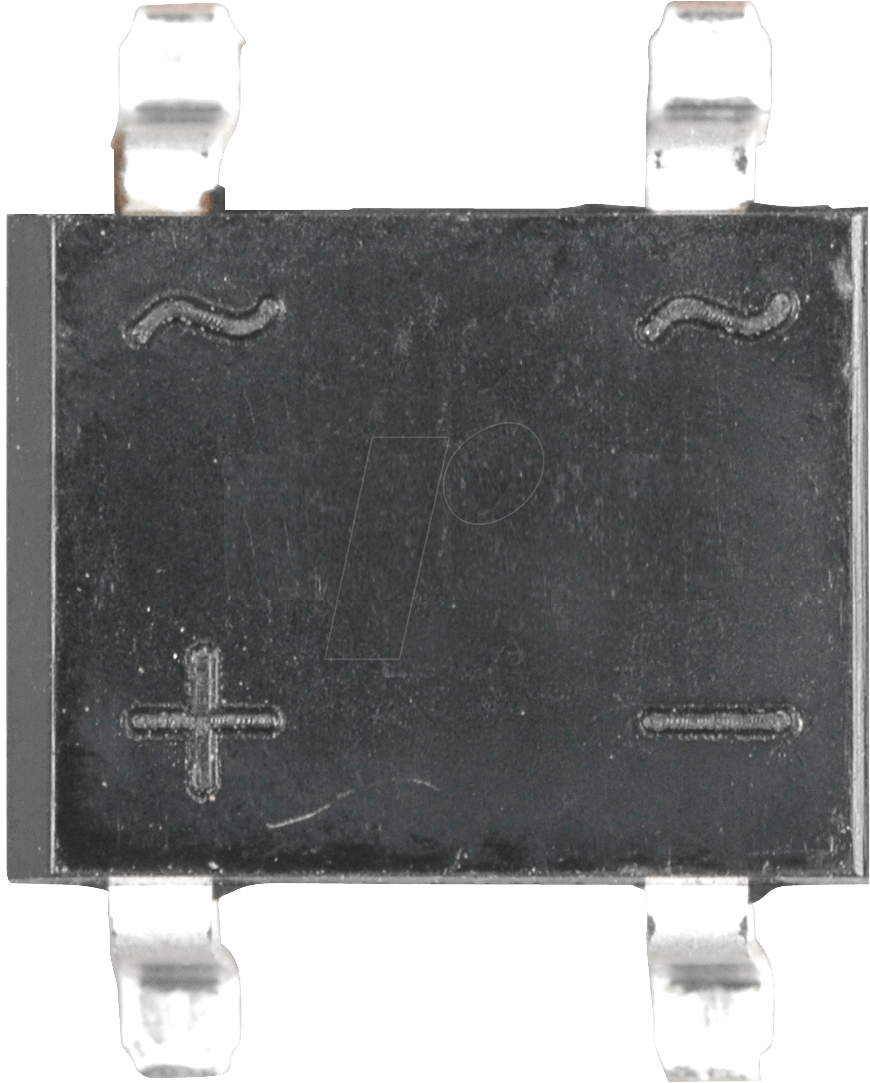

Zuverlässige Gleichrichtung für Ihre Elektronikprojekte: Der SMD DB1A140 Brückengleichrichter
Wenn Sie präzise und stabile Gleichspannung aus einer Wechselstromquelle benötigen, ist der SMD DB1A140 Brückengleichrichter Ihre ideale Lösung. Dieses Bauteil ist speziell für Entwickler, Hobbyisten und professionelle Anwender konzipiert, die eine zuverlässige Konvertierung von AC zu DC in kompakten elektronischen Schaltungen gewährleisten müssen. Seine Leistungsparameter von 200V Sperrspannung und 1A Strombelastbarkeit machen ihn zur ersten Wahl für eine Vielzahl von Anwendungen, von Netzteilen bis hin zu Steuerungselektroniken.
Überlegene Leistung und Effizienz
Der SMD DB1A140 Brückengleichrichter zeichnet sich durch eine signifikant höhere Effizienz und geringere Verluste im Vergleich zu diskreten Dioden-Konfigurationen aus. Durch die integrierte Brückenschaltung in einem einzigen SMD-Gehäuse werden nicht nur Bauraum eingespart, sondern auch Parasitäre Effekte minimiert, die die Leistung beeinträchtigen könnten. Die schnelle Schaltgeschwindigkeit und die optimierte Diodencharakteristik sorgen für eine saubere und stabile Ausgangsspannung, was für empfindliche elektronische Komponenten von entscheidender Bedeutung ist.
Kernvorteile des SMD DB1A140 Brückengleichrichters
- Kompaktes SMD-Gehäuse: Ermöglicht flache und platzsparende Designlösungen auf Leiterplatten, ideal für moderne, miniaturisierte Elektronik.
- Hohe Sperrspannung (200V): Bietet ausreichende Reserve für eine breite Palette von Netzteilanwendungen, schützt vor Überspannungen.
- Zuverlässige Strombelastbarkeit (1A): Geeignet für diverse Leistungsanforderungen in vielen Standardelektronikgeräten.
- Geringer Durchlassspannungsabfall: Reduziert Leistungsverluste und Wärmeentwicklung, was die Gesamteffizienz des Systems steigert.
- Robuste Konstruktion: Ausgelegt für Langlebigkeit und Beständigkeit unter normalen Betriebsbedingungen.
- Einfache Integration: Standardisierte Lötflächen für eine unkomplizierte Montage im SMT-Prozess.
- Konsistente Leistung: Bietet eine stabile und gleichmäßige Gleichrichtung über die gesamte Lebensdauer des Bauteils.
Technische Spezifikationen im Detail
Der SMD DB1A140 ist ein sorgfältig gefertigter Brückengleichrichter, der für die zuverlässige Umwandlung von Wechselstrom (AC) in Gleichstrom (DC) optimiert ist. Seine kompakte Bauform in einem SMD-Gehäuse (Surface Mount Device) prädestiniert ihn für den Einsatz in modernen Leiterplattendesigns, bei denen Platz und Effizienz im Vordergrund stehen. Mit einer maximal zulässigen Sperrspannung von 200 Volt und einer kontinuierlichen Strombelastbarkeit von 1 Ampere deckt er einen breiten Anwendungsbereich ab.
Die interne Brückenschaltung, bestehend aus vier Einzelioden, ist so konzipiert, dass sie auch unter Last einen geringen Durchlassspannungsabfall aufweist. Dies minimiert die Energieverluste und die damit verbundene Wärmeentwicklung, was wiederum die Lebensdauer des Bauteils und die Zuverlässigkeit der Gesamtschaltung erhöht. Die schnelle Schaltfrequenz ermöglicht eine saubere Gleichrichtung, die für empfindliche elektronische Komponenten unerlässlich ist.
Produkt-Eigenschaften im Überblick
| Merkmal | Beschreibung |
|---|---|
| Bauteiltyp | Brückengleichrichter |
| Montageart | SMD (Surface Mount Device) |
| Max. Sperrspannung (Vrrm) | 200 V |
| Max. Dauerstrom (If(AV)) | 1 A |
| Max. Spitzenstrom (Ifsm) | Typischerweise 20-30 A (abhängig von Pulsdauer und Kühlung) |
| Max. Durchlassspannung (Vf) | Typischerweise unter 1.2 V bei 1 A (pro Diode) |
| Betriebstemperaturbereich | -40°C bis +125°C (typisch für Halbleiter dieser Klasse) |
| Gehäuseform | Standard-SMD-Gehäuse (z.B. MBF, DO-214AA oder ähnliche) |
| Anwendungsbereiche | Netzteile, DC/DC-Wandler, Stromversorgungen, Signalverarbeitung, Audio-Schaltungen |
Anwendungsbereiche und Integration
Der SMD DB1A140 Brückengleichrichter ist aufgrund seiner robusten Spezifikationen und seines kompakten Designs eine ausgezeichnete Wahl für eine Vielzahl von Elektronikanwendungen. Er findet breite Verwendung in:
- Entwicklungs- und Prototypenboards: Ermöglicht schnelles und zuverlässiges Testen von Gleichrichterschaltungen.
- Kompakte Stromversorgungen: Ideal für Geräte, bei denen geringe Abmessungen gefordert sind, wie z.B. mobile Ladegeräte, Mini-Netzteile oder eingebettete Systeme.
- Audio- und Hi-Fi-Anlagen: Sorgt für eine saubere DC-Versorgung von Verstärkerstufen und Signalverarbeitungskomponenten, was zu besserer Klangqualität beitragen kann.
- Industrielle Steuerungssysteme: Bietet eine zuverlässige Spannungsversorgung für Sensoren, Aktoren und Steuerungslogik in rauen Umgebungen.
- Kfz-Elektronik: Dank seiner Sperrspannung und Betriebstemperatur geeignet für Spannungsregulierungen im Bordnetz.
- LED-Treiber: Als Teil von Konstantstromquellen oder Netzteilen für LED-Beleuchtungsanwendungen.
Die Integration des SMD DB1A140 auf einer Leiterplatte ist dank seines Standard-SMD-Gehäuses unkompliziert und kompatibel mit gängigen SMT-Fertigungsprozessen wie Wellenlöten oder Reflow-Löten. Eine sorgfältige Planung der Leiterbahnführung und die Berücksichtigung einer ausreichenden Wärmeableitung sind entscheidend für die optimale Leistung und Lebensdauer des Bauteils.
FAQ – Häufig gestellte Fragen zu SMD DB1A140 – Brückengleichrichter, 200 V, 1 A
Was ist die Hauptfunktion eines Brückengleichrichters?
Die Hauptfunktion eines Brückengleichrichters ist die Umwandlung von Wechselstrom (AC) in Gleichstrom (DC). Er sorgt dafür, dass der Strom in beide Richtungen der Wechselspannung in einer einzigen Richtung durchfließt, was zu einer pulsierenden Gleichspannung führt, die anschließend gefiltert werden kann.
Für welche Art von Anwendungen ist der SMD DB1A140 Brückengleichrichter am besten geeignet?
Der SMD DB1A140 ist ideal für eine Vielzahl von Anwendungen, die eine kompakte und zuverlässige Gleichrichtung erfordern. Dazu gehören Netzteile für Consumer-Elektronik, Audio-Verstärker, kleine Steuerungsmodule, Prototypen und überall dort, wo eine Wechselspannung in eine stabilere Gleichspannung umgewandelt werden muss und der Strombedarf bei bis zu 1A liegt.
Was bedeutet die Angabe „200 V“ bei der Sperrspannung?
„200 V“ gibt die maximale inverse Spannung (Sperrspannung) an, die jede einzelne Diode im Brückengleichrichter sicher sperren kann, ohne beschädigt zu werden. Dies ist wichtig, um die Zuverlässigkeit der Schaltung zu gewährleisten, insbesondere bei Schwankungen der Eingangswechselspannung.
Ist dieser Brückengleichrichter für hohe Frequenzen geeignet?
Brückengleichrichter wie der SMD DB1A140 sind für die meisten Standard-Netzstromfrequenzen (50/60 Hz) und einige höhere Frequenzen im kHz-Bereich ausgelegt. Für sehr hohe Frequenzen (MHz-Bereich) sind spezielle schnelle Dioden oder Gleichrichter erforderlich, die über eine geringere Sperrzeit verfügen.
Wie wird die Wärmeabfuhr bei diesem SMD-Bauteil sichergestellt?
Obwohl der SMD DB1A140 einen geringen Durchlassspannungsabfall hat, wird bei voller Strombelastung Wärme erzeugt. Eine ausreichende Leiterbahnführung auf der Platine, die als Kühlkörper fungieren kann, ist essenziell. Bei höheren Belastungen oder in beengten Gehäusen kann die Anbringung eines kleinen Kühlkörpers oder eine gute Konvektion notwendig sein.
Kann ich den SMD DB1A140 in einer Schaltung mit höherer Stromstärke als 1A verwenden?
Es wird dringend davon abgeraten, den SMD DB1A140 mit mehr als seiner spezifizierten maximalen Strombelastbarkeit von 1A zu betreiben. Eine Überschreitung kann zu Überhitzung, Beschädigung und letztendlich zum Ausfall des Bauteils führen. Für höhere Stromstärken sind entsprechende leistungsfähigere Brückengleichrichter erforderlich.
Was ist der Unterschied zwischen einem Brückengleichrichter und einer Mittelpunktgleichrichtung?
Ein Brückengleichrichter verwendet vier Dioden und kann mit einer Sekundärwicklung (oder zwei Leitern) des Transformators arbeiten, um eine volle Wellengleichrichtung zu erzielen, was zu einer effizienteren Umwandlung und höherer Ausgangsspannung führt. Eine Mittelpunktgleichrichtung nutzt nur zwei Dioden und erfordert eine Transformatorwicklung mit Mittelanzapfung, was zu einer geringeren Ausbeute an Gleichspannung führt.
