SMD 4543 – Präzise Signalsteuerung für anspruchsvolle Elektronikprojekte
Wenn Sie eine zuverlässige und flexible Lösung zur Anzeige von numerischen Daten oder zur Steuerung von digitalen Signalen in Ihren Elektronik- und IT-Projekten suchen, ist der SMD 4543 – Latch, 7-Segment, 3…15 V, SO-16 Ihre erste Wahl. Dieses hochintegrierte Bauteil vereint die Funktionalität eines Latch-Registers mit einem 7-Segment-Decoder, um eine effiziente und klare Darstellung von Informationen zu ermöglichen, und ist damit ideal für Entwickler, Ingenieure und Hobbyisten, die Wert auf Präzision und Robustheit legen.
Vorteile des SMD 4543 im Detail
Der SMD 4543 übertrifft Standardlösungen durch seine integrierte Funktionalität und die hohe Flexibilität in Bezug auf die Versorgungsspannung. Anstatt separate Komponenten für die Datenspeicherung und die Anzeige zu verwenden, bietet dieser Baustein eine kompakte und leistungsstarke Lösung aus einer Hand. Dies reduziert nicht nur die Stückliste und den Platzbedarf auf der Platine, sondern minimiert auch potenzielle Fehlerquellen bei der Verdrahtung und Inbetriebnahme.
- Integrierte Latch-Funktionalität: Speichert und hält digitale Eingangsdaten stabil, bis ein neues Datensignal anliegt. Dies gewährleistet eine konsistente Anzeige, auch bei dynamischen Eingangsänderungen.
- Vielseitiger 7-Segment-Decoder: Dekodiert binäre Eingangsdaten direkt in die entsprechenden Segmente eines 7-Segment-Displays, wodurch komplexe Schaltungen zur Anzeige von Ziffern vermieden werden.
- Erweiterter Spannungsbereich (3-15 V): Bietet außergewöhnliche Flexibilität bei der Stromversorgung, was ihn kompatibel mit einer breiten Palette von Systemspannungen macht, von Low-Power-Anwendungen bis hin zu Systemen mit höherer Betriebsspannung.
- Kompaktes SO-16-Gehäuse: Ermöglicht eine platzsparende Montage auf Leiterplatten, was besonders in kompakten Elektronikgeräten von Vorteil ist.
- Reduzierte Schaltungs komplexität: Vereinfacht das Schaltungsdesign erheblich, da keine separaten Latch- und Dekoder-ICs benötigt werden.
- Hohe Zuverlässigkeit: Speziell entwickelt für stabile Leistung in anspruchsvollen elektronischen Umgebungen.
Technische Spezifikationen und Anwendungsbereiche
Der SMD 4543 ist ein leistungsfähiger integrierter Schaltkreis, der speziell für Anwendungen entwickelt wurde, bei denen eine robuste und klare digitale Anzeige mit gleichzeitiger Datenspeicherung erforderlich ist. Seine Fähigkeit, mit einer Eingangsspannung von 3 bis 15 Volt zu arbeiten, macht ihn zu einer äußerst vielseitigen Komponente für eine breite Palette von elektronischen Systemen. Die SO-16-Bauform gewährleistet eine einfache Integration in bestehende oder neue Platinendesigns, wobei der Fokus auf Effizienz und Platzersparnis liegt.
Das Herzstück des SMD 4543 bildet die Kombination aus einem Latch-Register und einem 7-Segment-Decoder. Das Latch-Register dient dazu, den aktuellen Zustand der digitalen Eingangssignale zu „fangen“ und zu speichern. Dies ist entscheidend, um eine stabile und lesbare Anzeige zu gewährleisten, selbst wenn sich die Eingangssignale schnell ändern. Ohne ein Latch würden die angezeigten Ziffern flackern oder unleserlich werden, wenn die Eingangssignale nicht synchron zur Anzeigeaktualisierung sind.
Direkt nach dem Latch-Register befindet sich der 7-Segment-Decoder. Dieser Baustein nimmt die gespeicherten binären Daten entgegen und wandelt sie in die entsprechenden Steuersignale für die einzelnen Segmente eines externen 7-Segment-LED- oder LCD-Displays um. Dies eliminiert die Notwendigkeit für diskrete Logikschaltungen, die sonst zur Dekodierung von Binärdaten in 7-Segment-Anzeigen erforderlich wären. Das Ergebnis ist eine deutliche Reduzierung der Bauteilanzahl, der Verdrahtung und der Komplexität des Platinendesigns.
Der erweiterte Versorgungsspannungsbereich von 3 bis 15 Volt ist ein herausragendes Merkmal des SMD 4543. Diese Flexibilität ermöglicht den Einsatz des Bausteins in einer Vielzahl von Systemen, die mit unterschiedlichen Spannungsstandards arbeiten. Ob in einem energieeffizienten batteriebetriebenen Gerät mit 3,3 V oder in einem industriellen System mit 12 V oder 15 V – der SMD 4543 liefert zuverlässig seine Leistung, ohne dass zusätzliche Spannungsregulatoren oder Anpassungsschaltungen erforderlich sind. Dies spart nicht nur Kosten, sondern auch Platz und Energie.

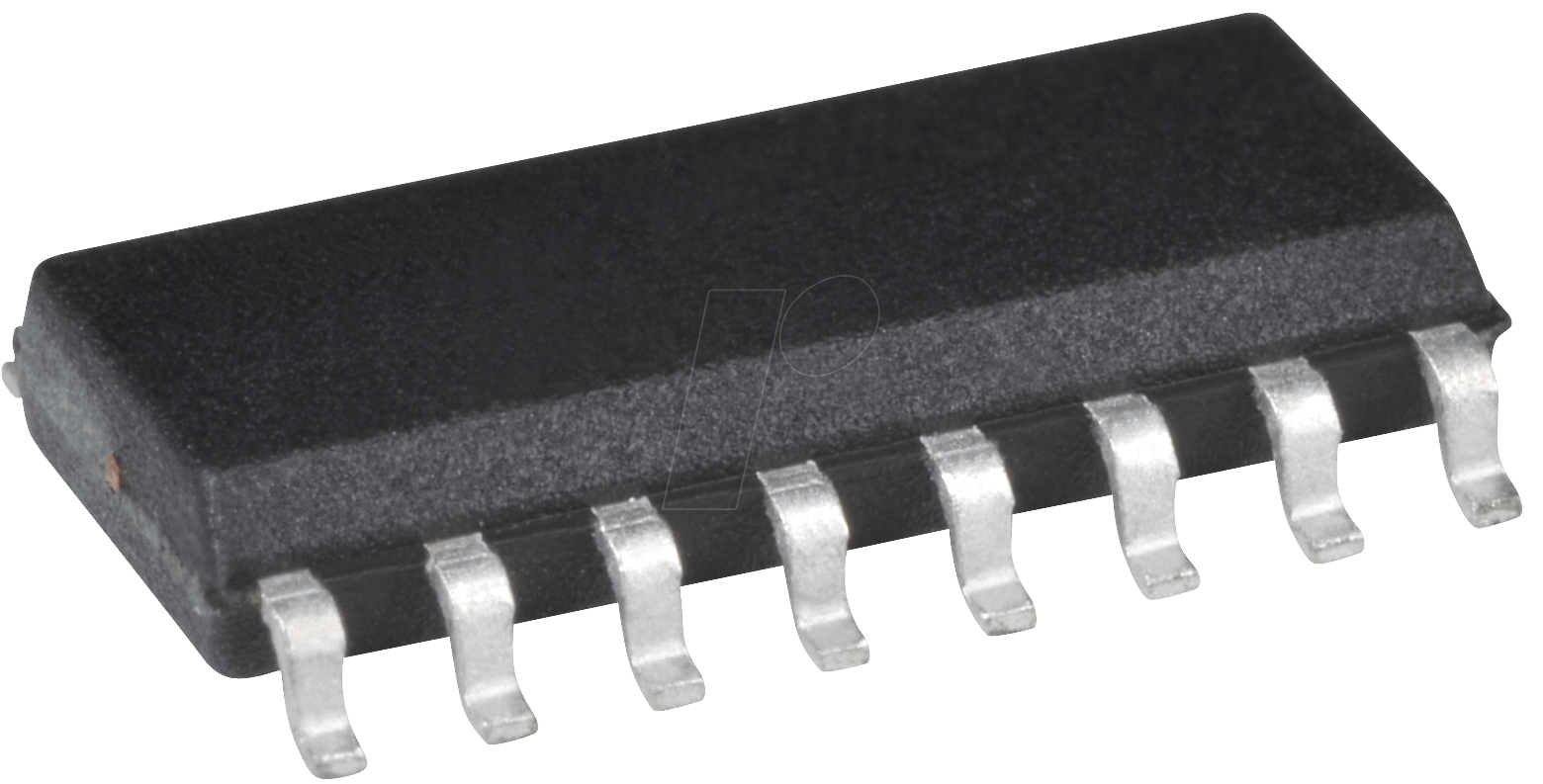

Das SO-16 (Small Outline Package, 16 Pins) Gehäuse ist ein Standard für oberflächenmontierte Bauteile und bietet eine hervorragende Balance zwischen Funktionalität und Footprint. Es ist ideal für automatisierte Bestückungsprozesse und ermöglicht dichte Bestückungsdichten auf Leiterplatten. Die Pins sind so angeordnet, dass sie sowohl für digitale Ein- und Ausgänge als auch für die Stromversorgung optimiert sind.
Typische Anwendungsbereiche umfassen:
- Digitale Zähler und Displays: Anzeige von Messergebnissen, Zählständen oder Statusinformationen in Messgeräten, Steuerungen und Industrieautomatisierung.
- Informationsanzeigen: Visualisierung von numerischen Daten in Verkehrsleitsystemen, öffentlichen Anzeigetafeln oder medizinischen Geräten.
- Gerätesteuerung: Anzeige von Einstellungen, Parametern oder Fehlercodes in Haushaltsgeräten, Werkzeugmaschinen oder Unterhaltungselektronik.
- Prototyping und Hobbyelektronik: Ermöglicht die einfache Implementierung von numerischen Anzeigen in Arduino-, Raspberry Pi- oder anderen Mikrocontroller-Projekten.
- Fahrzeugtechnik: Anzeige von Fahrzeuginformationen wie Kilometerstand, Geschwindigkeit oder Systemstatus in Oldtimern oder spezialisierten Fahrzeugen.
- Laborausstattung: Anzeige von Messwerten oder Parametern in Oszilloskopen, Funktionsgeneratoren oder Labornetzteilen.
Die Robustheit und die integrierten Funktionen des SMD 4543 machen ihn zu einer unverzichtbaren Komponente für jeden, der eine zuverlässige und effiziente numerische Anzeige benötigt, die sich nahtlos in vielfältige elektronische Umgebungen integrieren lässt.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Bauteiltyp | Integrierter Schaltkreis (IC) – Latch & 7-Segment-Decoder |
| Funktionalität | Kombination aus Latch-Register und 7-Segment-Decoder |
| Display-Typ | Geeignet für 7-Segment-Anzeigen (LED, LCD) |
| Betriebsspannung | 3 V bis 15 V (breiter Spannungsbereich für hohe Flexibilität) |
| Gehäusetyp | SO-16 (Small Outline Package, 16 Pins) |
| Anschlusslayout | Standardisierte Pinbelegung für einfache Integration in Platinendesigns |
| Schutzschaltungen | Typischerweise integrierte Schutzschaltungen gegen Überspannung und ESD (Electrostatic Discharge) für erhöhte Langlebigkeit |
| Temperaturbereich | Industrieller Temperaturbereich, optimiert für den Einsatz in einer Vielzahl von Umgebungsbedingungen |
Effiziente Signalverarbeitung mit dem SMD 4543
Der SMD 4543 revolutioniert die Art und Weise, wie digitale Informationen visualisiert und gesteuert werden. Seine Kernkompetenz liegt in der intelligenten Kombination von zwei essentiellen Funktionen: einem Latch-Register zur Datenspeicherung und einem 7-Segment-Decoder zur Anzeigeumwandlung. Diese Integration ist der Schlüssel zu seiner Überlegenheit gegenüber traditionellen Ansätzen, die oft mehrere diskrete ICs erforderten.
Das Latch-Register im SMD 4543 fungiert als ein digitaler Speicher. Es nimmt die eingehenden Daten entgegen und hält diese stabil, bis es ein neues „Latch“-Signal erhält, das die Speicherung der aktuell anliegenden Daten veranlasst. Dies ist besonders wichtig in dynamischen Systemen, in denen die Eingangssignale sich ständig ändern. Ohne ein Latch würden die angezeigten Werte schnell und unkontrolliert wechseln, was eine klare Ablesung unmöglich machen würde. Die integrierte Latch-Funktion stellt sicher, dass die Anzeige den Wert festhält, der im Moment des Latch-Befehls gültig war, was für die Zuverlässigkeit von Messgeräten, Zählern und Statusanzeigen unerlässlich ist.
Direkt nachgeschaltet zum Latch-Register befindet sich der 7-Segment-Decoder. Dieses Modul ist darauf spezialisiert, binäre Daten in die notwendigen Steuersignale für die sieben Segmente eines herkömmlichen 7-Segment-Displays zu übersetzen. Anstatt komplexe Logikgatter oder zusätzliche Dekoder-ICs zu verwenden, um beispielsweise die Binärzahl „0110“ (dezimal 6) in die korrekten Signale für die Anzeige der Ziffer 6 umzuwandeln, übernimmt der SMD 4543 diese Aufgabe vollständig. Dies führt zu einer erheblichen Vereinfachung des Schaltungsdesigns, einer Reduzierung der benötigten Komponenten und somit auch zu Kosteneinsparungen und einer verbesserten Zuverlässigkeit des Gesamtsystems.
Die breite Betriebsspannungsspanne von 3 bis 15 Volt ist ein weiteres herausragendes Merkmal, das den SMD 4543 von vielen Konkurrenzprodukten abhebt. Diese Flexibilität ermöglicht den Einsatz in einer Vielzahl von Anwendungen, von stromsparenden Niedervolt-Systemen bis hin zu industriellen Anwendungen, die höhere Spannungen erfordern. Entwickler müssen sich keine Gedanken über zusätzliche Spannungsregulatoren oder komplexe Stromversorgungsdesigns machen, was die Entwicklungszeit verkürzt und das Projektbudget schont. Ob in einem tragbaren Messgerät, das mit 3,3V betrieben wird, oder in einer industriellen Steuereinheit mit 12V – der SMD 4543 passt sich nahtlos an.
Das kompakte SO-16-Gehäuse ist ein weiterer technischer Vorteil. Dieses Gehäuseformat ist für die Oberflächenmontage konzipiert und ermöglicht eine dichte Bestückung auf Leiterplatten. Dies ist besonders vorteilhaft in modernen Elektronikprodukten, bei denen der Platz oft eine entscheidende Rolle spielt. Die standardisierte Pinbelegung des SO-16-Gehäuses erleichtert zudem die automatisierte Bestückung und die Integration in bestehende Produktionsprozesse.
Die Anwendungsbereiche für den SMD 4543 sind vielfältig und umfassen nahezu jede Situation, in der eine digitale numerische Anzeige benötigt wird. Dies reicht von der Anzeige von Messwerten in wissenschaftlichen Instrumenten und Industrieanlagen über die Darstellung von Konfigurationseinstellungen in Haushaltsgeräten und industriellen Steuerungen bis hin zu einfachen Zählern in Hobbyprojekten. Die Zuverlässigkeit und Präzision, die durch die integrierten Latch- und Decoderfunktionen gewährleistet werden, machen den SMD 4543 zu einer idealen Wahl für anspruchsvolle Elektronikentwicklungen.
FAQ – Häufig gestellte Fragen zu SMD 4543 – Latch, 7-Segment, 3…15 V, SO-16
Welche Art von 7-Segment-Anzeigen kann ich mit dem SMD 4543 ansteuern?
Der SMD 4543 ist darauf ausgelegt, sowohl gemeinsame Anode (Common Anode) als auch gemeinsame Kathode (Common Cathode) 7-Segment-Displays anzusteuern. Die spezifische Konfiguration hängt von der Pinbelegung und der internen Logik des jeweiligen SMD 4543 Modells ab. In der Regel werden die Ausgänge des Decoders direkt mit den Segmentanschlüssen des Displays verbunden, wobei externe Strombegrenzungswiderstände für die LEDs empfohlen werden.
Muss ich zusätzliche Widerstände für die Segmente des 7-Segment-Displays verwenden?
Ja, für die Ansteuerung von 7-Segment-LED-Displays sind in der Regel externe Strombegrenzungswiderstände erforderlich, um die LEDs vor Überstrom zu schützen und ihre Lebensdauer zu gewährleisten. Die Werte dieser Widerstände hängen von der Betriebsspannung des Displays, der Vorwärtsspannung der LEDs und dem gewünschten Stromfluss ab. Für LCD-Displays sind keine zusätzlichen Widerstände erforderlich, da diese keine eigene Lichtemission erzeugen.
Wie funktioniert die Latch-Funktion des SMD 4543 genau?
Die Latch-Funktion ermöglicht es, die aktuellen Eingangssignale zu speichern. Wenn ein Latch-Enable-Signal aktiv ist, werden die an den Eingängen anliegenden Daten an die Ausgangspuffer weitergeleitet. Sobald das Latch-Enable-Signal inaktiviert wird, werden die aktuell anliegenden Daten im Register „eingefroren“ und bleiben unverändert, auch wenn sich die Eingangssignale danach ändern. Dies ermöglicht eine stabile Anzeige, die nicht auf die Echtzeitänderungen der Eingangssignale reagieren muss.
Ist der SMD 4543 auch für andere Arten von Displays als 7-Segment-Displays geeignet?
Nein, der SMD 4543 ist speziell für die Ansteuerung von 7-Segment-Displays konzipiert. Seine integrierte Decoderlogik ist darauf optimiert, binäre Eingabewerte in die korrekten Ansteuerungsdaten für die sieben Segmente eines solchen Displays umzuwandeln. Für andere Displaytypen wie z.B. Punktmatrix-Displays wären andere spezialisierte ICs erforderlich.
Was bedeutet die Angabe „3…15 V“ für die Betriebsspannung?
Die Angabe „3…15 V“ bedeutet, dass der SMD 4543 in einem sehr breiten Bereich von Versorgungsspannungen zuverlässig funktioniert, nämlich zwischen 3 Volt und 15 Volt Gleichspannung. Dies verleiht dem Bauteil eine hohe Flexibilität und Kompatibilität mit verschiedenen Systemen, die unterschiedliche Spannungspegel verwenden, ohne dass zusätzliche Spannungsregulatoren oder Anpassungsschaltungen notwendig sind.
Kann der SMD 4543 auch negative Zahlen anzeigen?
Der SMD 4543 selbst dekodiert typischerweise die binären Eingaben direkt in die Ziffern 0-9. Die Anzeige von negativen Zahlen oder anderen Symbolen erfordert zusätzliche Logik oder eine spezielle Codierung der Eingangssignale, die dann durch den 7-Segment-Decoder dargestellt werden können (z.B. durch die Ansteuerung eines Dezimalpunkts oder einer anderen Stelle zur Anzeige eines Minuszeichens).
Welche Vorteile bietet die SO-16-Bauform im Vergleich zu älteren Gehäusetypen?
Die SO-16-Bauform ist ein Oberflächenmontage-Gehäuse (SMD), das gegenüber älteren Through-Hole-Gehäusen (wie DIP) deutliche Vorteile bietet. Es ermöglicht eine geringere Platinengröße, eine einfachere automatisierte Bestückung (Pick-and-Place-Maschinen), verbesserte elektrische Eigenschaften durch kürzere Leiterbahnen und eine höhere Packungsdichte auf der Leiterplatte. Dies macht SO-16-Bauteile zur Standardwahl in modernen Elektronikgeräten.
