Innovative Verriegelungslogik: Der SMD 4044 Vierfach-R-S-Latch für anspruchsvolle Schaltungen
Für Ingenieure und Entwickler, die robuste und zuverlässige digitale Schaltungen entwerfen, stellt die präzise Steuerung von Zuständen eine zentrale Herausforderung dar. Der SMD 4044 Vierfach-R-S-Latch mit seinem erweiterten Spannungsbereich von 3 bis 18 Volt ist die ideale Lösung zur Implementierung komplexer Speicher- und Steuerungsfunktionen in einer kompakten Bauform (SO-16). Dieses Bauteil adressiert direkt die Notwendigkeit, bipolare Zustände stabil und effizient zu verwalten, sei es in der industriellen Automatisierung, der Kommunikations- oder der Messtechnik.
Überragende Leistung und Flexibilität: Die Vorteile des SMD 4044
Der SMD 4044 Vierfach-R-S-Latch hebt sich durch eine Reihe von Alleinstellungsmerkmalen von Standardlösungen ab:
- Breiter Betriebsspannungsbereich: Mit seiner Fähigkeit, von 3 bis 18 Volt zu arbeiten, bietet der SMD 4044 eine beispiellose Flexibilität für eine Vielzahl von Systemdesigns, die unterschiedliche Versorgungsspannungen erfordern. Dies reduziert die Komplexität von Spannungsregulierungsstufen und ermöglicht die Integration in bestehende oder zukünftige Infrastrukturen.
- Integrierte Funktionalität: Vier unabhängige R-S-Latches in einem einzigen Gehäuse minimieren die benötigte Leiterplattenfläche und vereinfachen die Verdrahtung. Dies ist besonders vorteilhaft bei der Entwicklung kompakter Geräte und hochintegrierter Schaltungen.
- Hohe Zuverlässigkeit und Stabilität: Konzipiert für den professionellen Einsatz, liefert der SMD 4044 eine konsistente und störungsfreie Verriegelungslogik, die für kritische Anwendungen unerlässlich ist.
- Energieeffizienz: Trotz seiner leistungsstarken Funktionalität wurde der Latch für einen optimierten Energieverbrauch entwickelt, was ihn für batteriebetriebene oder energiebewusste Systeme attraktiv macht.
- Einfache Integration: Das standardisierte SO-16 Gehäuseformat erleichtert die Bestückung und Integration in bestehende Fertigungsprozesse und Leiterplattendesigns.
Technische Spezifikationen im Detail
| Merkmal | Beschreibung |
|---|---|
| Bauteiltyp | Vierfach-R-S-Latch |
| Hersteller-Typbezeichnung | SMD 4044 |
| Betriebsspannung | 3 V bis 18 V (erweitert) |

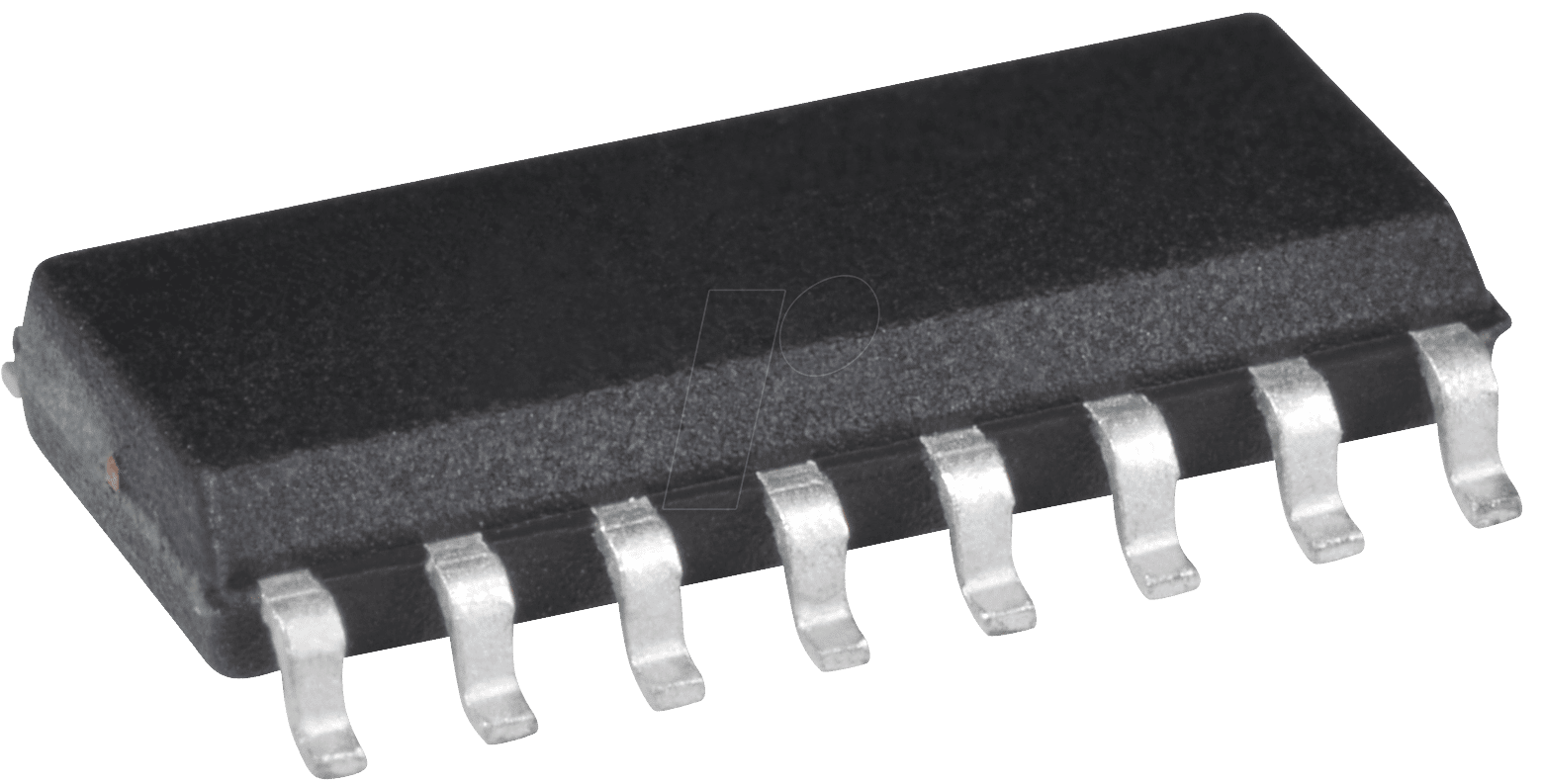

| Gehäuseform | SO-16 (Surface Mount Device) |
| Anzahl der Latches | 4 unabhängige R-S-Latches |
| Schaltgeschwindigkeit (typisch) | Die Schaltgeschwindigkeit ist optimiert für stabile Speicherfunktionen und liegt im Nanosekundenbereich, was eine schnelle Zustandsänderung ermöglicht, ohne die Verriegelungsstabilität zu beeinträchtigen. Präzise Werte hängen von der spezifischen Betriebsspannung und Last ab. |
| Eingangsimpedanz | Die Eingangsimpedanz ist optimiert, um eine minimale Belastung der Ansteuerschaltung zu gewährleisten und eine zuverlässige Signalübertragung sicherzustellen. |
| Speicherlogik | Standard R-S-Latch-Funktionalität mit Set (S) und Reset (R) Eingängen zur Zustandsmanipulation. Jede Latch-Einheit verfügt über komplementäre Ausgänge (Q und Q-nicht), die den aktuellen Speicherzustand widerspiegeln. |
| Temperaturbereich | Optimiert für industrielle Umgebungsbedingungen, bietet dieser Latch eine zuverlässige Funktion über einen weiten Temperaturbereich, typischerweise von -40°C bis +85°C (Details siehe spezifisches Datenblatt des Herstellers). |
| Anwendungsspezifische Merkmale | Die robuste Konstruktion und die breite Spannungsflexibilität machen diesen Latch ideal für die Implementierung von Zustandsmaschinenelementen, Pufferregistern, sequenziellen Logikfunktionen und speicheradressierbaren Schaltkreisen in anspruchsvollen elektronischen Systemen. |
Anwendungsbereiche des SMD 4044
Der SMD 4044 Vierfach-R-S-Latch ist ein essenzielles Bauteil für eine Vielzahl von Anwendungen, bei denen die zuverlässige Speicherung und Steuerung von digitalen Zuständen im Vordergrund steht. Seine Vielseitigkeit und Robustheit machen ihn zur bevorzugten Wahl für:
- Industrielle Automatisierung: Steuerung von Maschinen, Überwachung von Prozesszuständen, Implementierung von Sicherheitsverriegelungen und Zustandsübergängen in SPS-Systemen (Speicherprogrammierbare Steuerungen).
- Telekommunikation: Signalverarbeitung, Pufferung von Datenströmen, Verwaltung von Leitungszuständen und Implementierung von Protokolllogiken.
- Messtechnik und Instrumentierung: Erfassung und Speicherung von Messwerten, Steuerung von Messzyklen und Implementierung von Trigger-Logiken.
- Embedded Systems: Integration in Mikrocontroller-basierte Systeme zur Erweiterung der Speicher- und Steuerungskapazitäten, insbesondere dort, wo ein breiterer Spannungsbereich benötigt wird.
- Consumer Electronics: Komplexe Steuerfunktionen in Geräten, die eine präzise und stabile Logik erfordern.
- Prototyping und Forschung: Flexible und zuverlässige Lösung für die schnelle Entwicklung und Erprobung neuer Schaltungsdesigns.
FAQ – Häufig gestellte Fragen zu SMD 4044 – Vierfach-R-S-Latch, 3 … 18 V, SO-16
Was genau ist ein R-S-Latch und wie funktioniert es?
Ein R-S-Latch ist ein grundlegendes digitales Speicherbauelement, das zwei stabile Zustände – gesetzt (Set) und zurückgesetzt (Reset) – speichern kann. Es verfügt typischerweise über zwei Eingänge (S für Set, R für Reset) und zwei Ausgänge (Q und Q-nicht), die den aktuellen Zustand des Latches widerspiegeln. Wenn der S-Eingang aktiviert wird, geht der Q-Ausgang auf logisch ‚1‘ und der Q-nicht Ausgang auf logisch ‚0‘. Wenn der R-Eingang aktiviert wird, ändert sich dies entsprechend: Q geht auf ‚0‘ und Q-nicht auf ‚1‘. Der Latch behält seinen Zustand bei, solange beide Eingänge inaktiv sind.
Warum ist der breite Betriebsspannungsbereich von 3 bis 18 V ein Vorteil?
Der erweiterte Betriebsspannungsbereich von 3 bis 18 V bietet eine signifikante Flexibilität im Design. Er ermöglicht die einfache Integration des Latchs in Systeme mit unterschiedlichen Spannungsregulierungen, ohne dass zusätzliche Spannungspegelwandler erforderlich sind. Dies vereinfacht die Schaltungsentwicklung, reduziert die Bauteilkosten und minimiert den Platzbedarf auf der Leiterplatte. Es erleichtert auch die Migration von Designs zwischen Systemen, die unterschiedliche Stromversorgungen nutzen.
Was bedeutet die Bezeichnung SO-16?
SO-16 steht für ein „Small Outline Integrated Circuit“-Gehäuse mit 16 Anschlusspins. Dies ist ein Standardgehäuseformat für oberflächenmontierbare elektronische Bauteile (SMD). Es ist kompakter als durchsteckbare Bauteile und eignet sich gut für automatisierte Bestückungsprozesse, was ihn für die Massenproduktion und für Designs mit hoher Bauteildichte attraktiv macht.
Wie unterscheidet sich der SMD 4044 von einem D-Flipflop?
Ein R-S-Latch ist ein asynchrones Speicherbauelement, das bedeutet, seine Zustandsänderungen erfolgen unmittelbar, wenn die Eingänge S oder R aktiviert werden. Ein D-Flipflop hingegen ist ein synchrones Bauelement, das seinen Zustand nur bei einem Wechsel des Taktsignals (Clock) aktualisiert. Während ein R-S-Latch direkt durch Set- und Reset-Signale gesteuert wird, synchronisiert ein D-Flipflop die Dateneingabe mit einem Takt, um deterministische Zustandswechsel zu ermöglichen.
Ist der SMD 4044 für Hochgeschwindigkeitsanwendungen geeignet?
Der SMD 4044 ist für zuverlässige Speicherfunktionen konzipiert. Während die Schaltzeiten im Nanosekundenbereich liegen und für viele Anwendungen ausreichend sind, sind dedizierte Hochgeschwindigkeitsschaltkreise mit spezifischen Eigenschaften für extrem hohe Frequenzen möglicherweise eine bessere Wahl. Die genauen Schaltgeschwindigkeiten hängen von der Betriebsspannung und der angeschlossenen Last ab und sollten anhand des spezifischen Datenblatts des Herstellers evaluiert werden.
Welche Art von Signalen kann ich an die Ein- und Ausgänge des Latchs anlegen?
An die Ein- und Ausgänge können digitale Signale im Bereich der angegebenen Betriebsspannung angelegt werden. Die Logikpegel für ‚hoch‘ und ’niedrig‘ sind abhängig von der tatsächlich verwendeten Betriebsspannung. Es ist wichtig, die Spezifikationen im Datenblatt des Herstellers zu konsultieren, um die genauen Spannungsbereiche für logisch ‚0‘ und logisch ‚1‘ bei einer bestimmten Betriebsspannung zu ermitteln, um eine zuverlässige Funktion zu gewährleisten.
Wie vermeide ich undefinierte Zustände bei einem R-S-Latch?
Ein undefinierter Zustand tritt bei einem klassischen R-S-Latch auf, wenn sowohl der S- als auch der R-Eingang gleichzeitig auf logisch ‚1‘ gesetzt werden. In diesem Fall werden beide Ausgänge (Q und Q-nicht) in einen undefinierten, instabilen Zustand versetzt. Um dies zu vermeiden, sollte sichergestellt werden, dass die S- und R-Signale sich niemals gleichzeitig auf einem aktiven Pegel befinden. Designs, bei denen diese Bedingung schwer zu garantieren ist, profitieren oft von synchronen Flipflops.
